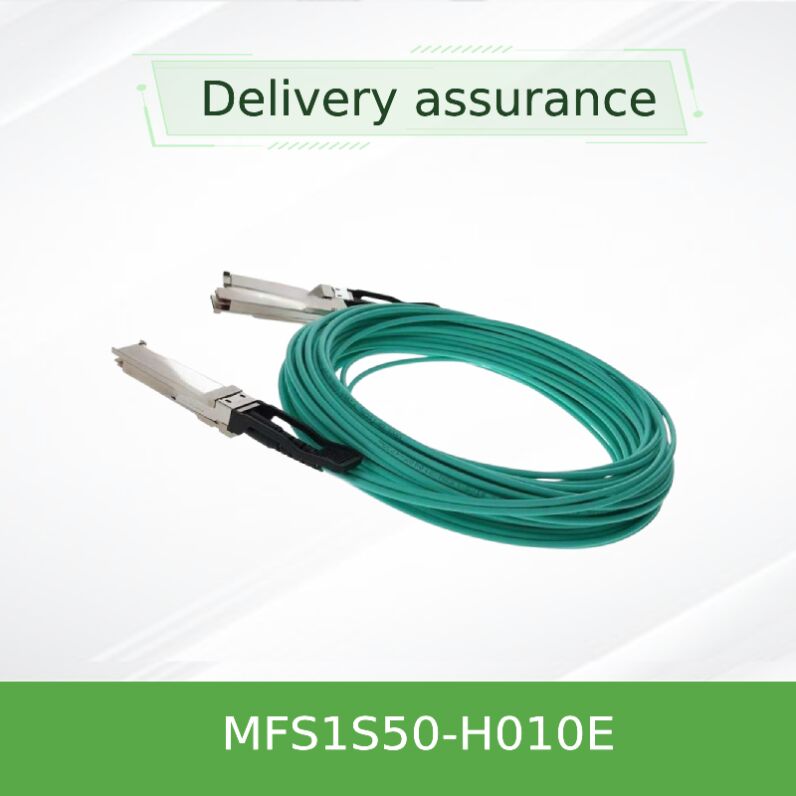

NVIDIA MFS1S50-H010E 200G tot 2x100G QSFP56 AOC Low Latency Splitter Cable

De NVIDIA® MFS1S50-H010E is een hoogwaardige actieve optische splitterkabel (AOC) die 200 Gb/s naar 2x100 Gb/s connectiviteit mogelijk maakt in moderne datacenters. Ontworpen voor kostengevoelige maar veeleisende omgevingen, biedt deze QSFP56 VCSEL-gebaseerde AOC een naadloze interface tussen een 200 Gb/s switchpoort en twee afzonderlijke 100 Gb/s servers of rekeneenheden. Conform de SFF-8665 en SFF-8679 standaarden, levert de MFS1S50-serie robuuste signaalintegriteit, lage latentie en superieure energie-efficiëntie. De lengte van 10 meter (H010E) is ideaal voor top-of-rack (ToR) naar serververbindingen, waardoor bekabeling wordt vereenvoudigd met behoud van hoge bandbreedte.

Elke splitterkabel integreert EEPROM aan beide QSFP56-uiteinden voor realtime productmonitoring en statusrapportage, volledig compatibel met NVIDIA InfiniBand en Ethernet switches. Met strenge productietests en NVIDIA’s unieke kwaliteitsontwerp, garandeert deze AOC plug-and-play betrouwbaarheid en een verlengde levensduur in enterprise-, HPC- en AI-clusterimplementaties.

De MFS1S50-H010E maakt gebruik van Vertical Cavity Surface-Emitting Laser (VCSEL) arrays en hooggevoelige PIN-fotodiodes over vier multimode fiberparen. Aan de 200 Gb/s QSFP56-zijde werken alle vier de lanes op 50 Gb/s PAM4 (53,125 GBd) om een totale bandbreedte van 200 Gb/s te bereiken; de breakout-uiteinden verwerken elk twee lanes op 100 Gb/s (50 Gb/s PAM4 per lane). Dit actieve optische ontwerp elimineert signaaldegradatie door koper en verlengt het bereik tot 50 meter met behoud van bitfouten onder 1e-12.

De kabel is voorzien van SFF-8636-compatibele stuursignalen, waaronder module selectie, low-power modus en interrupt lijn. On-chip digitale diagnostische monitoring (DDM) biedt realtime inzicht in de linkstatus, wat netwerkbeheer en probleemoplossing vereenvoudigt. Bovendien ondersteunt de transceiver rate select voor flexibele lijnsnelheden: 10,3125 G NRZ, 25,78125 G NRZ en 26,5625 G PAM4 om achterwaartse compatibiliteit waar nodig te accommoderen.

• Top-of-Rack (ToR) switch naar dubbele serverconnectiviteit in 200GbE of InfiniBand HDR-netwerken.
• High-performance computing (HPC) clusters die lage latentie en bekabeling met hoge dichtheid vereisen.
• AI/ML trainingsinfrastructuur met 200G uplinks naar GPU-servers (bijv. NVIDIA Quantum of Spectrum switches).
• Datacenter spine-leaf architecturen waar poortefficiëntie en vereenvoudigd kabelbeheer cruciaal zijn.
• Enterprise core aggregatie die het aantal transceivers vermindert en tegelijkertijd de bandbreedte per rack-unit verhoogt.

Ontworpen voor NVIDIA Quantum InfiniBand switches (bijv. QM8700, QM9700-serie) en NVIDIA Spectrum Ethernet switches. De MFS1S50-H010E is ook compatibel met elke standaard QSFP56-poort die 200GbE of InfiniBand HDR/NDR-compatibele linktraining ondersteunt. De EEPROM van de AOC biedt unieke productidentificatie, waardoor deze volledig wordt beheerd door NVIDIA-netwerkplatforms. Voor niet-NVIDIA hosts voldoet de kabel aan de QSFP56 MSA (SFF-8665) en de elektrische interface volgt SFF-8679. Bevestig altijd de hostpoortconfiguratie voor breakout-ondersteuning.

Voor aangepaste lengtes of bulkvereisten, neem contact op met ons verkoopteam. De "E"-suffix duidt op specifieke regionale of fabrieksafhankelijke codering; elektrische en optische prestaties zijn identiek aan de standaard H0xxV-serie.

• Echte Productgarantie: 100% authentieke NVIDIA kabels, volledig traceerbaar en ondersteund door fabrikantkwaliteit.
• Technische Expertise: Onze ingenieurs bieden pre-sales compatibiliteitsvalidatie en post-sales ondersteuning.
• Wereldwijde Logistiek: Snelle wereldwijde verzending met de juiste antistatische verpakking en ESD-bescherming.
• Concurrerende Prijzen & Volume Kortingen: Ideaal voor datacenter-buildouts en infrastructuurvernieuwingsprojecten.
• Uitgebreide Garantie Opties: Standaard 1 jaar garantie met verlengde dekking op aanvraag beschikbaar.

Hong Kong Starsurge Group biedt end-to-end service: technische specificatieconsultatie, hulp bij interoperabiliteitstesten en RMA-ondersteuning. Ons team is beschikbaar voor externe debugging, installatiebegeleiding en validatie van firmwarecompatibiliteit. Elke kabel wordt visueel geïnspecteerd voor verzending om schone optische connectoren en correcte etikettering te garanderen. Voor bedrijfskritische projecten bieden we on-site vervangingsdiensten in geselecteerde regio's. Neem contact op met uw accountmanager voor SLA-opties.

• Bevestig dat uw switch- en NIC-poorten breakout-modus ondersteunen (200G → 2x100G).
• Verifieer de vereiste kabellengte en buigradiusbeperkingen in uw rack-indeling.
• Zorg ervoor dat beide hostsystemen aan de 100G-uiteinden QSFP56-behuizingen hebben met de juiste luchtstroom en energiebudget.
• Controleer of uw omgeving aanvullende regelgevende certificeringen vereist (bijv. China RoHS).
• Overweeg het bestellen van reserve-eenheden voor identieke link-symmetrie in high-availability clusters.

• Gevoelig voor elektrostatische ontlading (ESD): Gebruik geaarde polsbanden en ESD-veilige werkstations tijdens installatie.
• Overschrijd de absolute maximale voedingsspanning (3,6V) of data-ingangsspanning niet om onomkeerbare schade te voorkomen.
• Vermijd strak buigen onder een radius van 30 mm om optische prestaties te behouden en vezelbreuk te voorkomen.
• Plaats QSFP-modules altijd voorzichtig in de behuizingen; geforceerde plaatsing kan connectoren of behuizingsklemmen beschadigen.
• Gebruik binnen het kasttemperatuurbereik van 0–70°C; zorg voor voldoende luchtstroom in omgevingen met hoge dichtheid.
• In geval van zichtbare schade aan de splitterboot of mantel, vervang de kabel om problemen met signaalintegriteit te voorkomen.
