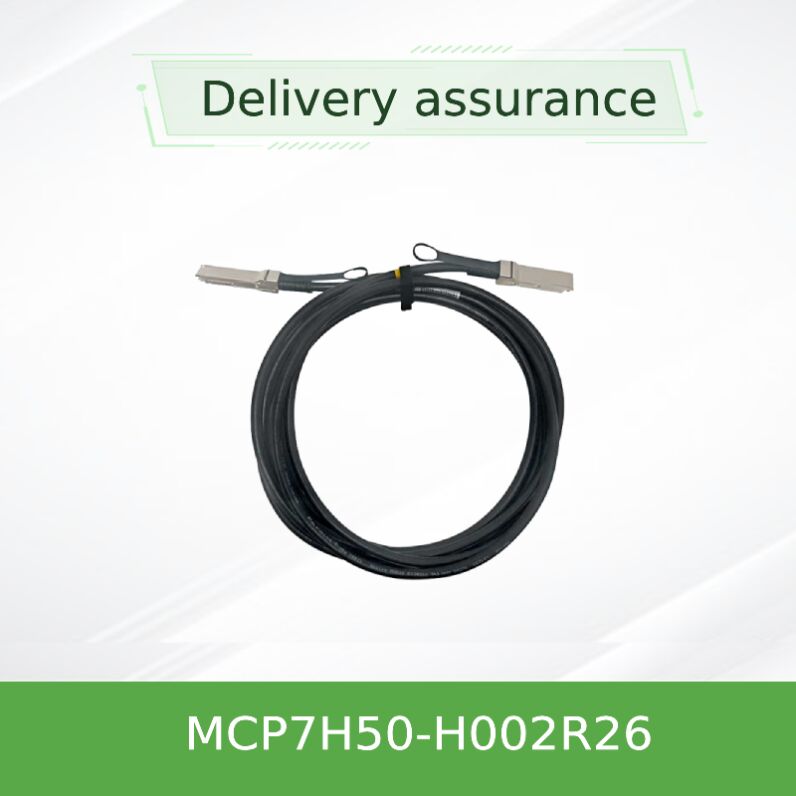

200G naar 2x100G HDR100 DAC Splitter Kabel MCP7H50-H002R26
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP7H50-H002R26 |
| Document: | MCP7H50-H002R26.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabellengte: | 2 meter |
| Naam: | Mellanox DAC-kabel MCP7H50-H002R26 200 GB/S tot 2x100 GB/S 2.0M 26AWG Infiniband Network Cable | Trefwoord: | Mellanox DAC -kabel |
Productomschrijving
200 Gb/s HDR tot 2x100 Gb/s HDR100 QSFP56 Direct Attach Copper Splitter Cable
Hoge snelheid, lage latentie passieve koperen breakout kabel voor 200G InfiniBand HDR stoffen.Verbindt een enkele QSFP56-poort van 200 Gb/s met twee onafhankelijke HDR100 QSFP56-poorten van 100 Gb/s.
DeMellanox MCP7H50-H002R26is een passieve koperen hybride splitterkabel die is ontworpen voor 200 Gb/s InfiniBand HDR (High Data Rate) toepassingen.alternatief voor optische interconnecties voor korte afstandsverbindingen in datacenters met een laag vermogenDe ene kant is voorzien van een 200Gb/s QSFP56-connector, terwijl de andere kant uitbreekt in twee 100Gb/s HDR100 QSFP56-poorten.3&4) van de enkele QSFP56 naar onafhankelijke dubbele koperen paren op elk van de twee QSFP56-connectoren, waardoor naadloze HDR100-connectiviteit mogelijk is.
Elke QSFP56-poort bevat een veldvervangbaar EEPROM dat productconfiguratie- en identificatiegegevens opslaat, die door het gastheerstelsel voor geavanceerd beheer en diagnose kunnen worden gelezen.Met rigoureuze productietests en robuust mechanisch ontwerp, zorgt deze kabel voor out-of-the-box betrouwbaarheid voor high-performance computing, AI clusters en hyperscale infrastructuren.
Gebouwd optechnologie voor passieve koperen twinax, de MCP7H50-H002R26 maakt gebruik van 26 AWG draadmeter om optimale signaalintegriteit tot 2 meter te bereiken.Het maakt gebruik van PAM4 (4-level Pulse Amplitude Modulation) signaal om 50Gb / s per lijn te leveren terwijl ultra-lage latentie wordt gehandhaafdDe hybride breakoutarchitectuur maakt een flexibel rackontwerp mogelijk, waarbij één 200G HDR-switchpoort wordt aangesloten op twee 100G HDR100-servers of adapters zonder actieve retimer.Alle elektrische parameters voldoen aan de specificaties van SFF-8665 en InfiniBand Trade Association (IBTA), waarbij de interoperabiliteit tussen op normen gebaseerde apparatuur wordt gewaarborgd.
- InfiniBand HDR leaf-spine topologieën: 200 Gb/s switch-poorten verbinden met 100 Gb/s HDR100-computatie-nodes.
- High-performance computing (HPC) clusters waarvoor gemengde snelheidsinterconnecties zonder actieve optische kosten vereist zijn.
- AI/ML datacenterfabrieken: efficiënte breakoutkabels voor GPU-servers met dual-port 100G-connectiviteit.
- Storage systemen en convergerende Ethernet/IB-omgevingen waarbij kortafstandscopper vermogen en latentie vermindert.
- Kabels aan de bovenkant van het rack (ToR): een schoon kabelsysteem met een flexibele buigradius (minimum één buiging: 34 mm).
Ontworpen voor naadloze integratie met Mellanox (NVIDIA) InfiniBand switches en adapters. Volledig compliant met IBTA HDR en HDR100 specificaties, ook achterwaarts compatibel met HDR100, EDR,en FDR-verbindingen bij lagere snelheden bij gebruik met passende adaptersDe EEPROM-inhoud volgt SFF-8636, waardoor een robuust beheer aan de gastheerzijde via I2C mogelijk is.de compatibiliteit is afhankelijk van de naleving van de QSFP56 MSA- en InfiniBand HDR-specificaties van het gastheerstelsel.
| Absolute maximale ratings | |
|---|---|
| Voerspanning (Vcc) | -0,3 V tot 3,6 V |
| Gegevensinvoerspanning | -0,3 V tot 3,6 V |
| Invoerspanning | -0,3 V tot 3,6 V |
| Bergingstemperatuur | -40°C tot +85°C |
| Bedrijfsspecificaties | ||
|---|---|---|
| Voerspanning (Vcc) | 3.135V ¥ 3.465V (type 3.3V) | |
| Energieverbruik | ≤ 0,1 W (passief ontwerp) | |
| Temperatuur van de behuizing | 0°C tot 70°C | |
| Relatieve luchtvochtigheid | 5% tot 85% (niet-condenserend) | |
| Elektrische en mechanische apparatuur | ||
|---|---|---|
| Kenmerkende impedantie | 100Ω ±10% (90~110Ω) | |
| Vertraging van de verspreiding | ≤ 4,5 ns/m (informatief) | |
| Draadmeter (H002R26) | 26 AWG | |
| Buitendeursdiameter | 6.8 ± 0,3 mm | |
| Minimum buigradius (eenvoudig) | 34 mm (5x OD ver van de aansluiting) | |
| Minimale buigradius (montage / herhaling) | 10x buitendiameter (ongeveer 68 mm) | |
| Materiaal voor jassen | LSZH (Low Smoke Zero Halogen) | |
| Deelnummer | Lange | AWG | Kabel OD | Beschrijving |
|---|---|---|---|---|
| MCP7H50-H001R30 | 1 m | 30 AWG | 5.2 ± 0,3 mm | 200G HDR tot 2x100G HDR100, QSFP56 tot 2xQSFP56, LSZH, regenboog pulltab |
| MCP7H50-H01AR30 | 1.5 m | 30 AWG | 5.2 ± 0,3 mm | 200G HDR naar 2x100G HDR100 breakout, passieve hybride |
| MCP7H50-H002R26 | 2 m | 26 AWG | 6.8 ± 0,3 mm | Aanbevolen voor een bereik van 2 meter, zwaarder meetinstrument voor signaalintegratie |
Let op: andere lengtes kunnen op verzoek beschikbaar zijn.
- Nul energieverbruik:Het passieve ontwerp elimineert de energieverbruik van de kabelassemblage, waardoor de totale PUE van het datacenter wordt verminderd.
- Ultra lage latentie:Geen retimers of optische omzetting, ideaal voor high-frequency trading en HPC-workloads.
- Kostenefficiënte uitbraak:Het elimineert twee afzonderlijke 100G-kabels plus extra schakelpoorten; vermindert de kabelcomplexiteit.
- Betrouwbaarheid en duurzaamheid:1 jaar beperkte hardware garantie; rigoureuze productietests zorgen voor superieure prestaties.
- Naleving van milieuvoorschriften:RoHS, LF/HF PCB, LSZH jas geschikt voor plenum en strenge brandveiligheidseisen.
Elke Mellanox LinkX DAC kabel wordt geleverd met een1 jaar beperkte hardware garantieVoor voluminovalisaties is wereldwijde technische ondersteuning beschikbaar via geautoriseerde distributeurs en het NVIDIA Networking-supportportaal.er worden speciale FAE-middelen en compatibiliteitsvalidatiediensten aangeboden;. Op maat gemaakte labels, kleuropties en lengtewijzigingen kunnen worden geregeld voor gekwalificeerde OEM/ODM-projecten.
V1: Is deze kabel compatibel met Ethernet 200GbE tot 2x100GbE breakout?
A: De kabel is geoptimaliseerd voor InfiniBand HDR/HDR100.compatibiliteit op systeemniveau voor Ethernet is afhankelijk van de ondersteuning van de host voor breakout-modi. Voor 200GbE tot 2x100GbE, controleer met uw NIC/switch-datasheet.
V2: Wat is de maximaal aanbevolen afstand voor passieve werking?
A: Op basis van deze serie, tot 2 meter met 26AWG-versie. Voor langere afstanden worden actieve optische kabels (AOC) of optische modules aanbevolen.
V3: Kan ik deze kabel gebruiken met FDR (56 Gb/s) of EDR (100 Gb/s) InfiniBand?
A: Ja, het is achterwaarts compatibel: wanneer het wordt gebruikt met minder snelle versnellingen, zal de kabel werken met de overeengekomen snelheid.
V4: Ondersteunt het warm aansluiten?
A: Ja, de QSFP56-connectoren zijn warm aansluitbaar en het EEPROM wordt herkend zonder dat het systeem opnieuw wordt opgestart.
V5: Wat is de kleur van de pulltab?
A: De 'R' in het onderdeelnummer geeft regenboog trekknop aan voor een gemakkelijke identificatie in hoogwaardige rekken.
- De minimale bochtradius mag niet worden overschreden: 34 mm voor eenmalige bocht (ver van de aansluiting) en 10x kabel OD (ongeveer 68 mm) voor herhaalde bochten om signaldegradatie te voorkomen.
- Zorg ervoor dat het vergrendelingsmechanisme op de QSFP56-connectoren volledig is ingeschakeld om de juiste aarding en EMI-prestaties te behouden.
- Gebruik ESD-veilige praktijken bij het hanteren van de eindes van de zender/kabel; statische ontlading kan EEPROM-componenten beschadigen.
- Trek of strek de kabels niet verder dan de nominale spanning; grijp altijd de aansluiting bij het ontkoppelen.
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesStarsurge ondersteunt industrieën zoals overheid, gezondheidszorg, telecommunicatie en telecommunicatie.VervaardigingHet bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.Met een klantgerichte aanpakStarsurge richt zich op betrouwbare kwaliteit, responsive service en op maat gemaakte oplossingen die klanten helpen efficiënte, schaalbare en betrouwbare netwerkinfrastructuur te bouwen.
Modulatie:4x 50Gb/s PAM4
Maximaal bereik:2m (26AWG)
Vermogen:0.1W typisch (hosttoevoer)
Werktemperatuur:0°C tot 70°C
| Verkoper / apparaatfamilie | Standaard van verenigbaarheid | Opmerkingen |
|---|---|---|
| Mellanox QuantumTM HDR Switch Series | ✔ Gecertificeerd | Full HDR-snelheid, breakout-modus ondersteund |
| Mellanox ConnectX-6 HDR / HDR100 Adapters | ✔ Gecertificeerd | Automatische onderhandeling, EEPROM-lezen geverifieerd |
| IB-switches van derden (conform IBTA) | ¢ Voorwaardelijk verenigbaar | Vereist een QSFP56-poort die HDR100-breakout ondersteunt |
| Ethernet 200G-switches met breakout-mogelijkheid | ️ Niet officieel getest | Kan werken met geschikte firmware; contact ondersteuning |
- ☐ Bevestig het type poort: beide uiteinden vereisen QSFP56-kooien (InfiniBand HDR of HDR100).
- ☐ Verifieer de vereiste kabellengte: 2m (H002R26) of 1m/1,5m voor kortere bereik.
- ☐ Zorg ervoor dat de switch/router breakout ondersteunt: 1x200G naar 2x100G-modus.
- ☐ Controleer de buigradius in de rackopstelling: minimaal een enkele buiging van 34 mm, herhaalde buigingen van 68 mm.
- ☐ Voor omgevingen met hoge trillingen worden veilige kabelbeheerarmen aanbevolen.
- MCP7H50-H001R30 1m 30AWG HDR naar 2x100G DAC splitter
- MCP7H50-H01AR30 1.5m 30AWG variant
- MCP1650-HxxxEyy ️ 200G HDR tot 200G HDR passief rechtstreeks aansluiten koper (QSFP56 tot QSFP56)
- MMA1Z10-xx Active optische kabels voor InfiniBand HDR-links met langere bereik
