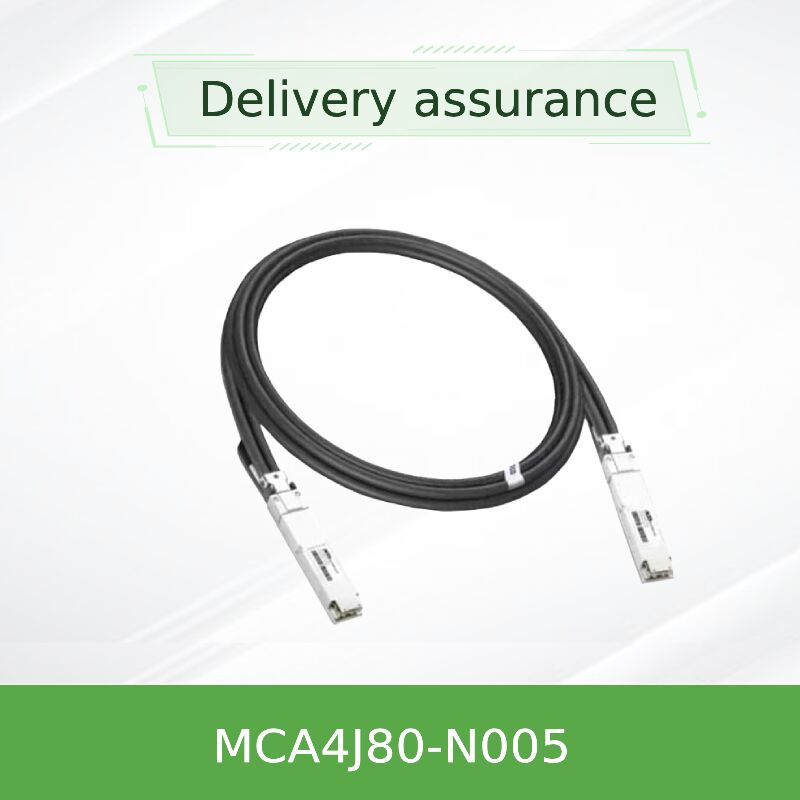

NVIDIA MCA4J80-N005 800Gb/s Twin-port OSFP tot 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCA4J80-N005 (980-9I602-00N005) |
| Document: | MCA4J80-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Technologie: | Infiniband |
| Type: | Mellanox DAC -kabel | Kabellengte: | 5 meter |
| Naam: | Mellanox DAC Cable Active Copper Cable IB Twin Port NDR 800 GB/S OSFP 5 meter MCA4J80-N005 | Trefwoord: | Mellanox DAC -kabel |
Productomschrijving
NVIDIA MCA4J80-N005 800Gb/s Twin-port OSFP tot 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Hoogwaardige NDR-verbinding. 5 meter bereik. Ultra-lage latentie.
De NVIDIA MCA4J80-N005 is een 800Gb/s twin-port OSFP Active Copper Cable ontworpen voor InfiniBand NDR en Ethernet-omgevingen.het levert 2x400Gb/s totale bandbreedteMet 26AWG-geleiders en geoptimaliseerde evenwichtiging.Deze 5m ACC overbrugt de kloof tussen passieve DAC's en optische oplossingen , lage kosten en robuuste signaalintegriteit voor veeleisende datacenters.
Productoverzicht
De NVIDIA MCA4J80-serie levert 800Gb/s OSFP Active Copper-kabels met twee poorten voor NDR InfiniBand- en Spectrum‐4 Ethernet-fabrieken van de volgende generatie.De MCA4J80-N005 (5-meter variant) maakt gebruik van dikkere 26AWG koperparen met geïntegreerde pre-emphasis equalizer IC's aan beide uiteinden, waardoor een betrouwbare transmissie buiten de passive DAC-limieten mogelijk is, terwijl de uiterst lage latentie en het stroomverbruik van slechts 1,5 W per connector behouden blijven.Elke kabel is fabrieksgeschikt om signaalgeluid en reflectie te verminderenVoor kortere bereikten (<3m) biedt NVIDIA passieve DAC-alternatieven;De ACC-serie optimaliseert de prestaties voor 3m, 4m, en 5m links.
Belangrijkste kenmerken
- Geaggregeerde bandbreedte 800Gb/s2x400Gb/s OSFP, 8 lanes @ 100G-PAM4 per poort.
- 5 meter bereik (26AWG) ideaal voor verbinding tussen bovenste en aangrenzende rekken.
- Ultra laag vermogen- maximaal 1,5 watt per uiteinde, aanzienlijk lager dan bij actieve optische kabels.
- Warm aansluitbaar en RoHS-conformLSZH jas, halogeenvrij, loodvrij.
- Protocol-agnostische werking️ automatisch configureert voor InfiniBand of Ethernet, afhankelijk van de aangesloten schakelaar.
- Robuuste signaalintegriteit✓ geïntegreerde equalizer en afstemming per lengte verminderen reflecties en ISI.
- Interface voor I2C-beheer op basis van SFF‐8636 de status en identificatie van kabels in realtime verstrekt.
- Werktemperatuur 0°C tot +70°C geschikt voor bedrijfsomgevingen en cloud datacenters.
Technologie en ontwerp
De MCA4J80-N005 behoort tot de Active Copper Cable (ACC) familie van NVIDIA.ACC integreert een pre-emphasis equalizer IC in elke connector behuizingDit maakt afstanden tot 5 m mogelijk, met behoud van bitfoutpercentages die voldoen aan de InfiniBand NDR-specificaties.De 100G-PAM4-modulatie per lijn maximaliseert de spectrale efficiëntie, en de OSFP-vormfactor met twee poorten biedt breakout-capaciteit: een enkele 800Gb/s-poort schakelt twee onafhankelijke 400Gb/s-poorten aan, waardoor verbindingen met Quantum-2-switches of DGX H100-systemen worden vereenvoudigd.NVIDIA's rigoureuze kabeltesten garanderen duurzaamheid, een laag invoegverlies en een uitstekende crosstalk isolatie.
Typische uitzendingen
- Quantum‐2 InfiniBand schakelaar naar Quantum‐2 schakelaar het bouwen van niet-blokkerende NDR-stoffen tot 5 m tussen blad- en ruggengraatknooppunten.
- Quantum‐2-omschakeling naar DGX H100 / HGX H100-systemen- direct-attach voor GPU-clusters die een hoge doorvoer en een lage latentie vereisen.
- Spectrum‐4 Ethernet-switch naar switches of uplinks van servers¢ 800Gb/s Ethernet-implementaties voor AI/ML backend netwerken.
- High-performance computing (HPC) en opslagdisaggregatie- betrouwbare punt-tot-puntverbindingen binnen de rekken.
Verenigbaarheid
De MCA4J80-N005 ACC is volledig compatibel met NVIDIA Quantum‐2 InfiniBand-switches, Spectrum‐4 Ethernet-switches en DGX H100-serverplatforms.Het werkt ook met elke standaard OSFP-kooi die 800G NDR of 2x400G breakout-modi ondersteunt, volgens OSFP MSA Rev. 1.12 en SFF‐8636 management interface. De kabel detecteert automatisch het verbindingsprotocol (InfiniBand vs Ethernet) op basis van de switch-kant,met een vermogen van meer dan 50 W,. Voor legacy 400G of 200G omgevingen, neem contact op met uw NVIDIA vertegenwoordiger voor adapter of passieve DAC opties.
Compatibiliteitsmatrix
| Platform / Switch familie | Porttype | Ondersteunde snelheid | Kwalificeerde lengte |
|---|---|---|---|
| NVIDIA Quantum‐2 QM9700 / QM9790 | OSFP 800G NDR | 800 Gb/s (2x400 G breakout) | 5 m |
| NVIDIA Spectrum‐4 SN5600 / SN5700 | OSFP 800G Ethernet | 800 Gb/s | 5 m |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (dubbele poort) | 2x400Gb/s per kabel | 3 m (plat/vinnen) en 5 m |
| 800G-switches van derden (OSFP MSA) | OSFP | 800G / 2x400G | Consultatie-validatie |
Technische specificaties
| Parameter | Specificatie (MCA4J80-N005) |
|---|---|
| Productnaam | NVIDIA Active Copper Cable, InfiniBand twin port NDR, tot 800 Gb/s, OSFP, 5m |
| PN van bestelling | MCA4J80-N005 |
| Gegevenspercentage | 800Gb/s (8 lanes @ 100G-PAM4 per poort; totaal 2x400Gb/s) |
| Type aansluiting | Twin-port OSFP tot 2x OSFP (actief koper) |
| Kabellengte | 5 meter (±50 mm tolerantie voor lengte ≥2m) |
| Draadmeter | 26 AWG, 2x8 paren |
| Buitendeursdiameter | 8.9 ± 0,03 mm |
| Minimum buigradius (eenvoudig) | 5x kabeldiameter (~ 44,5 mm) |
| Minimale buigradius (herhaald) | 10x kabeldiameter (~ 89 mm) |
| Spanning van de voedingsbron | 3.135V ¥ 3,465V (3,3V nominaal) |
| Maximaal vermogen per uiteinde | 1.5 W |
| Temperatuur van de behuizing | 0°C tot +70°C |
| Bergingstemperatuur | -40°C tot +85°C |
| Relatieve luchtvochtigheid | 5% tot 85% (niet-condenserend) |
| Kenmerkende impedantie | 100 Ω nominaal (bereik 90-110 Ω) |
| Naleving van de regelgeving | RoHS, REACH, CE, FCC klasse A, UKCA, VCCI, RCM, TUV, CB |
| Materiaal voor jassen | LSZH (Low Smoke Zero Halogen) |
| Warm aansluitbaar | Ja, OSFP MSA-conform |
Selectiegids ¥ MCA4J80-serie
| PN van bestelling | Lange | AWG | Beschrijving / Bijzondere eigenschap |
|---|---|---|---|
| MCA4J80-N003 | 3 m | 30 AWG | Standaard vlakke kabel, 800 Gb/s ACC |
| MCA4J80-N004 | 4 m | 30 AWG | Uitgebreid bereik, 30AWG constructie |
| MCA4J80-N005 | 5 m | 26 AWG | Een dikkere afmeting van 5 m, geoptimaliseerd voor schakel-op-schakel |
| MCA4J80-N003-FLT | 3 m | 30 AWG | Flat top variant voor DGX H100-vrijstelling |
| MCA4J80-N003-FTF | 3 m | 30 AWG | Platte tot gevlegde, speciale mechanische vormfactor |
Voordelen ten opzichte van passieve DAC- en actieve optische kabels
- Kosteneffectief:Lagere kosten dan actieve optische kabels (AOC) terwijl ze een langer bereik bieden dan passieve DAC.
- Minimale latentie:Sub-microseconde latentie door analoge evenwicht, geen protocol retiming.
- Energie-efficiëntie:1.5W per uiteinde tegenover 3-5W typisch voor optische modules.
- Betrouwbaarheid:Geen problemen met optische verontreiniging, robuust in hoge trillingen.
- Eenvoud van de inzet:Standaard koper hantering, geen schoonmaak of polariteit problemen.
Dienstverlening en ondersteuning
Hong Kong Starsurge Group Co., Limited biedt volledige toeleveringsketen en technische ondersteuning voor NVIDIA netwerkoplossingen.RMA-diensten en RMA-diensten na verkoopNeem contact op met onze netwerk hardware specialisten voor volume prijzen, kabel lengte aanbevelingen, en integratie met bestaande InfiniBand / Ethernet stoffen.We bieden wereldwijde levering met snelle verzending van regionale magazijnen.
Vaak gestelde vragen (FAQ)
- V: Is de MCA4J80-N005 compatibel met standaard 400G QSFP-poorten?
A: Nee, het maakt gebruik van OSFP-connectoren. Voor 400G QSFP-poorten, overweeg QSFP112 of OSFP-to-QSFP-adapters; deze kabel is ontworpen voor native OSFP-kooien die 800G of 2x400G breakout ondersteunen. - V: Wat is het verschil tussen ACC en DAC?
A: Passieve DAC heeft geen actieve elektronica; ACC integreert equalizer-IC's om de lengte tot 5 m te verlengen met behoud van signaalintegriteit en ultralage latentie. - V: Ondersteunt de kabel zowel Ethernet als InfiniBand?
A: Ja. De ACC-firmware detecteert het linkprotocol automatisch. - V: Kan ik deze kabel gebruiken voor de overstap naar de server buiten de 5 meter?
A: Maximale nominale lengte is 5 m; voor langere afstanden zijn actieve optische kabels (AOC) of optische transceivers vereist. - V: Zijn er specifieke beperkingen op de buigradius in de buurt van de aansluiting?
A: Ja, de buigradius van de montage (nabij de connector) is 10x de kabeldiameter. Volg de richtlijnen van NVIDIA voor kabelbeheer om prestatievermindering te voorkomen.
Voorzorgsmaatregelen voor gebruik en ESD-richtsnoeren
- Gebruik altijd ESD-aangezette polsbanden bij het hanteren van kabels en het inbrengen in OSFP-kooien.
- De minimale bochtradius (eenvoudig: 5x diameter; herhaald: 10x diameter) mag niet worden overschreden om schade aan de geleider te voorkomen.
- Beschermende stofkappen moeten tot de installatie aanwezig blijven om besmetting te voorkomen.
- Trek niet of oefen overmatige spanning uit op de kabelmantel; gebruik geschikte kabelbeheerbeugels.
- Werk binnen de gespecificeerde koffertemperatuur (0 °C tot +70 °C) om een betrouwbare prestatie van de equalizer te garanderen.
Checklijst van de koper MCA4J80-N005
- ✓ Bevestig het type schakelaarpoort: OSFP 800G NDR of 2x400G breakout mogelijkheid.
- ✓ Controleer de vereiste kabellengte: maximaal 5 m voor deze ACC-variant.
- ✓ Controleer het temperatuurbereik van de bedrijfsomgeving (0-70°C gevalstemperatuur).
- ✓ Zorg voor voldoende ruimte met een buigradius in de rekken (≥ 45 mm enkelvoudige buiging).
- ✓ Voor DGX H100-verbindingen moet worden gecontroleerd of voor 3 m een platte variant (MCA4J80-N003-FLT) vereist is; voor 5 m is standaard N005 compatibel met een goede routing.
