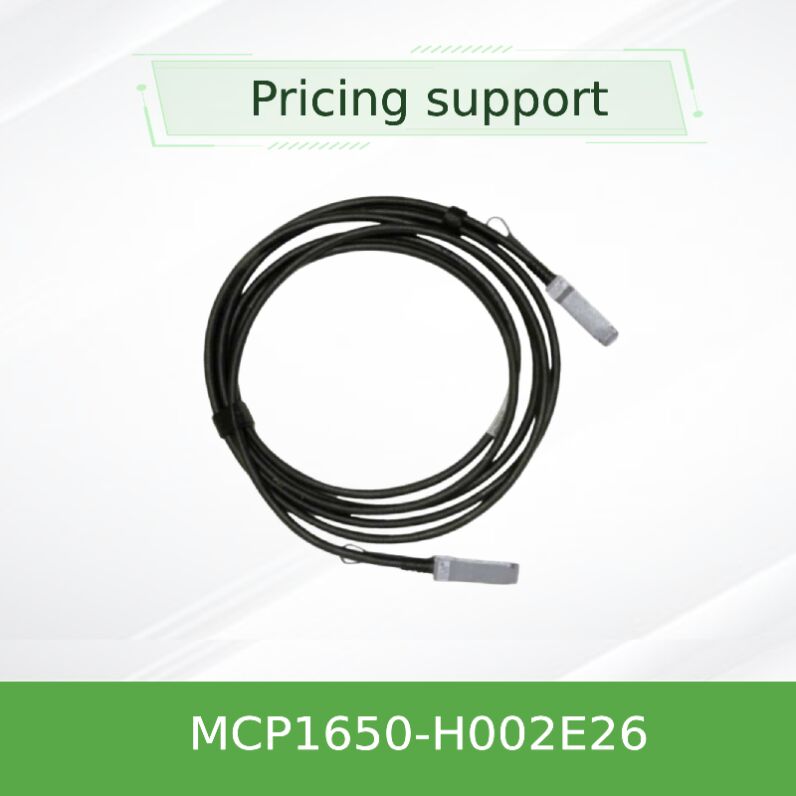

200Gb/s QSFP56 HDR passieve DAC-kabel Mellanox MCP1650-H002E26 2m, 26AWG LSZH

De Mellanox MCP1650-H002E26 is een passieve koperkabel met hoge prestaties, ontworpen voor 200Gb/s InfiniBand HDR (High Data Rate) toepassingen. Als onderdeel van de LinkX-serie integreert deze QSFP56 direct attach kabel acht snelle koperparen die werken op 50Gb/s PAM4-modulatie per lijn, wat een totale bandbreedte van 200Gb/s oplevert. De assemblage bevat een EEPROM met productconfiguratiegegevens die toegankelijk zijn via de SFF-8636 I²C-beheerinterface. Met een typisch stroomverbruik van 0,1W en een passief ontwerp, vermindert het de stroom- en koelingskosten van datacenters aanzienlijk in vergelijking met actieve optische kabels of transceivermodules. Ideaal voor kortbereik interconnecties (tot 2 meter), ondersteunt de kabel hot-pluggable installatie en voldoet aan de strenge IBTA InfiniBand HDR-compliance.

• Totale datasnelheid van 200Gb/s (4x 50Gb/s PAM4)
• Volledig compatibel met IBTA InfiniBand HDR-specificatie
• Passief koperontwerp – geen actieve componenten, geen latentieverlies
• Hot-pluggable QSFP56-vormfactor volgens SFF-8665
• Laag stroomverbruik: < 0,1W (max.) van enkele 3,3V-voeding
• EEPROM met productidentificatie en serialisatie (I²C-interface)
• Robuuste kabelconstructie: 26 AWG geleiders, LSZH buitenmantel
• Bedrijfstemperatuurbereik: 0°C tot 70°C
• Superieure BER-prestaties: < 1E-15 met Mellanox InfiniBand HDR-systemen
• RoHS-compatibel, loodvrij (LF) en halogeenvrij (HF) PCB

De MCP1650-H002E26 maakt gebruik van 4-lijns PAM4-modulatie op 50Gb/s per lijn, waardoor een doorvoer van 200Gb/s mogelijk is via passieve koperinfrastructuur. Het voldoet aan de mechanische vereisten van SFF-8665 en de beheerinterface van SFF-8636. Elke kabel ondergaat strenge productietests, waaronder validatie van high-speed oogdiagrammen, invoegverlies en crosstalk-screening om betrouwbaarheid direct uit de doos te garanderen. De 26 AWG-dikte zorgt voor optimale signaalintegriteit op 2 meter afstand, met behoud van een minimale buigradius: enkele bocht 47 mm, assemblage/herhaalde bocht 94 mm, wat flexibele implementatie in racks met hoge dichtheid vergemakkelijkt.

• Top-of-Rack (ToR) switching: Verbind InfiniBand HDR-switches met compute nodes binnen dezelfde rack.
• High-Performance Computing (HPC): Kortbereikverbindingen tussen GPU-servers en leaf switches in clusteromgevingen.
• Datacenter interconnecties: Kosteneffectieve point-to-point verbindingen voor opslagknooppunten en beheer netwerken.
• AI/ML Clusters: Ultra-lage latentieverbindingen essentieel voor gedistribueerde trainingsworkloads.

Ontworpen voor naadloze interoperabiliteit met Mellanox/NVIDIA InfiniBand HDR-adapters, switches en QSFP56-poorten. Ook achterwaarts compatibel met QSFP56-gebaseerde 100Gb/s en 50Gb/s systemen bij gebruik met geschikte snelheidsnegotiatie. Compatibel met toonaangevende serverplatforms en QSFP56-poorten van derden die de SFF-8665 / SFF-8636-standaarden volgen.

• Lagere kosten: Elimineert transceivercomponenten, waardoor de stuklijst wordt verlaagd.
• Nul toegevoegde latentie: Passieve transmissie zorgt voor minimale signaalvertraging.
• Gereduceerd energiebudget: Verbruikt <0,1W per uiteinde tegenover enkele watts voor actieve optiek.
• Hoge betrouwbaarheid: Geen optische interfaces om schoon te maken of te falen.
• Eenvoudig kabelbeheer: LSZH-mantel, flexibele buigradius vereenvoudigt routering in racks met hoge dichtheid.

Hong Kong Starsurge Group biedt wereldwijde levering en meertalige technische ondersteuning. Elke MCP1650-H002E26 kabel wordt geleverd met een garantie van 1 jaar op hardware die reparatie of vervanging van onderdelen dekt. Pre-sales engineering consultatie, compatibiliteitsvalidatie en after-sales RMA-services zijn beschikbaar. Voor volumebestellingen kunnen aangepaste labels en verpakkingsopties worden geregeld.

• Overschrijd de minimale buigradius niet (47 mm statische bocht; 94 mm herhaalde bocht) om signaaldegradatie te voorkomen.
• Zorg voor de juiste voorzorgsmaatregelen tegen elektrostatische ontlading (ESD) tijdens de installatie.
• Gebruik alleen binnen het gespecificeerde temperatuurbereik (0–70°C) om betrouwbaarheid op lange termijn te behouden.
• Gebruik alleen met compatibele QSFP56-poorten die 3,3V-voeding en I²C-beheer ondersteunen.

Over Hong Kong Starsurge Group Co., Limited

Opgericht in 2008, is Starsurge een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. We bedienen wereldwijd overheids-, gezondheidszorg-, productie-, onderwijs-, financiële en zakelijke klanten en leveren netwerkswitches, NIC's, draadloze toegangspunten, controllers, DAC-kabels en meer. Met een klantgerichte aanpak zorgt Starsurge voor betrouwbare kwaliteit, responsieve ondersteuning, wereldwijde levering en aangepaste softwareontwikkeling. Ons ervaren technische team helpt klanten bij het bouwen van schaalbare, toekomstbestendige netwerkinfrastructuur.

Waarom samenwerken met Starsurge? Meertalige ondersteuning, op maat gemaakte sourcing en strenge kwaliteitscontrole. Neem contact op met onze verkoopingenieurs voor volumeprijzen of aangepaste DAC-lengtes.

• ✔ Bevestig de vereiste lengte (2m voor MCP1650-H002E26) en AWG voor signaalintegriteit.
• ✔ Verifieer het type switch/adapterpoort: QSFP56 (HDR) vereist voor volledige 200Gb/s.
• ✔ Controleer het bedrijfstemperatuurbereik binnen de rack (0°C tot 70°C).
• ✔ Zorg voor naleving van de LSZH-mantel voor installaties in plenum of beperkte ruimtes.
• ✔ Bevestig de kleur en oriëntatie van de pulltab indien specifieke datacenterhandling nodig is.
• ✔ Vraag fabriekstestrapporten aan voor grootschalige implementaties.
