200Gb/s QSFP56 HDR passieve DAC-kabel Mellanox MCP1600-E001E30
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E001E30 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabellengte: | 3 meter |
| Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk | Trefwoord: | Mellanox DAC -kabel |
Productomschrijving
200Gb/s QSFP56 HDR Passieve Koperen DAC
Ontworpen voor 200Gb/s InfiniBand HDR-omgevingen, levert de MCP1600-E001E30 direct attach koperkabel kosteneffectieve, betrouwbare connectiviteit over korte afstanden. Door gebruik te maken van 50Gb/s PAM4-modulatie per lijn, elimineert deze QSFP56 passieve kabel de kosten en het stroomverbruik van optische transceivers, terwijl de bitfouten onder de 1E-15 blijven bij gebruik met Mellanox HDR-systemen. De LSZH-mantel en robuuste EMI-prestaties maken het ideaal voor top-of-rack en intra-rack switching.
De Mellanox MCP1600-E001E30 is een passieve koperkabel met hoge prestaties, ontworpen voor 200Gb/s InfiniBand HDR (High Data Rate) toepassingen. Als onderdeel van de LinkX-serie integreert deze QSFP56 direct attach kabel acht snelle koperparen die werken op 50Gb/s PAM4-modulatie per lijn, wat een totale bandbreedte van 200Gb/s levert. De assemblage bevat een EEPROM met productconfiguratiegegevens die toegankelijk zijn via de SFF-8636 I²C-beheerinterface. Met een typisch stroomverbruik van 0,1W en een passief ontwerp, vermindert het de stroom- en koelingskosten van datacenters aanzienlijk in vergelijking met actieve optische kabels of transceivermodules. Ideaal voor kortbereikverbindingen (tot 1 meter), ondersteunt de kabel hot-pluggable installatie en voldoet aan de strenge IBTA InfiniBand HDR-compliance.
- Tot 200Gb/s totale datasnelheid (4x 50Gb/s PAM4)
- Volledig compatibel met IBTA InfiniBand HDR-specificatie
- Passief koperontwerp – geen actieve componenten, geen latentieverlies
- Hot-pluggable QSFP56-vormfactor volgens SFF-8665
- Laag stroomverbruik: < 0,1W (max) van enkele 3,3V-voeding
- EEPROM met productidentificatie en serialisatie (I²C-interface)
- Robuuste kabelconstructie: 30 AWG geleiders, LSZH buitenmantel
- Bedrijfstemperatuurbereik behuizing: 0°C tot 70°C
- Superieure BER-prestaties: < 1E-15 met Mellanox InfiniBand HDR-systemen
- RoHS-conform, loodvrij (LF) en halogeenvrij (HF) PCB
De MCP1600-E001E30 maakt gebruik van 4-lijns PAM4-modulatie op 50Gb/s per lijn, waardoor een doorvoer van 200Gb/s mogelijk is over passieve koperinfrastructuur. Het voldoet aan de mechanische vereisten van SFF-8665 en de beheerinterface van SFF-8636. Elke kabel ondergaat strenge productietests, waaronder validatie van high-speed oogdiagrammen, invoegverlies en crosstalk-screening om betrouwbaarheid direct uit de doos te garanderen. De 30 AWG-dikte zorgt voor optimale signaalintegriteit op 1 meter afstand, met behoud van een minimale buigradius: enkele bocht 35,5 mm, assemblage/herhaalde bocht 71 mm, wat flexibele implementatie in racks met hoge dichtheid vergemakkelijkt.

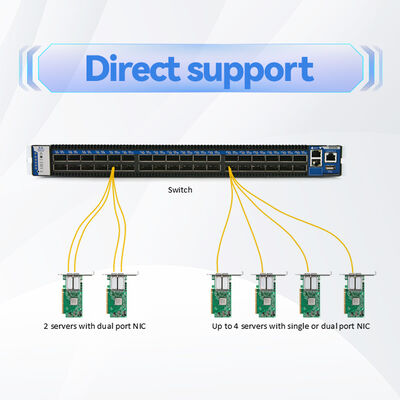

- Top-of-Rack (ToR) switching: Verbind InfiniBand HDR-switches met compute nodes binnen dezelfde rack.
- High-Performance Computing (HPC): Kortbereikverbindingen tussen GPU-servers en leaf switches in clusteromgevingen.
- Datacenter interconnecties: Kosteneffectieve punt-naar-puntverbindingen voor opslagknooppunten en beheer netwerken.
- AI/ML Clusters: Ultra-lage latentieverbindingen essentieel voor gedistribueerde trainingsworkloads.
- Aangrenzende serverstapeling: Ideaal voor het verbinden van aangrenzende eenheden in dichte computeromgevingen.
Ontworpen voor naadloze interoperabiliteit met Mellanox/NVIDIA InfiniBand HDR-adapters, switches en QSFP56-poorten. Ook achterwaarts compatibel met QSFP56-gebaseerde 100Gb/s en 50Gb/s systemen bij gebruik met geschikte snelheidsnegotiatie. Compatibel met toonaangevende serverplatforms en QSFP56-poorten van derden die voldoen aan de SFF-8665 / SFF-8636 standaarden.
| Parameter | Specificatie |
|---|---|
| Productmodel | MCP1600-E001E30 |
| Kabeltype | Passieve Koperen Direct Attach Kabel (DAC) |
| Datasnelheid | 200Gb/s (4x 50Gb/s PAM4) |
| Lengte | 1 meter ( ± 0,025m tolerantie ) |
| Draaddikte (AWG) | 30 AWG |
| Connector | QSFP56, zwarte trekker, SFF-8665-conform |
| Voedingsspanning (Vcc) | 3,135V – 3,465V (3,3V nominaal) |
| Stroomverbruik | Max 0,1W |
| Bedrijfstemperatuur behuizing | 0°C tot 70°C |
| Opslagtemperatuur | -40°C tot 85°C |
| Relatieve vochtigheid (bedrijf) | 5% – 85% niet-condenserend |
| Karakteristieke impedantie | 100Ω ±10% |
| Voortplantingsvertraging | ≤ 4,5 ns/m (informatief) |
| Buitendiameter kabel | 7,1 ± 0,35 mm |
| Minimale buigradius (enkel) | 35,5 mm |
| Mantelmateriaal | LSZH (Low Smoke Zero Halogen) |
| Compliance | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Onderdeelnummer | Lengte | AWG | Beschrijving |
|---|---|---|---|
| MCP1600-E001E30 | 1,0m | 30 AWG | 200Gb/s QSFP56 Passieve DAC, LSZH, zwarte trekker |
| MCP1600-E0015E30 | 1,5m | 30 AWG | 200Gb/s QSFP56 Passieve DAC, LSZH, zwarte trekker |
| MCP1600-E002E26 | 2,0m | 26 AWG | 200Gb/s QSFP56 Passieve DAC, LSZH, zwarte trekker |

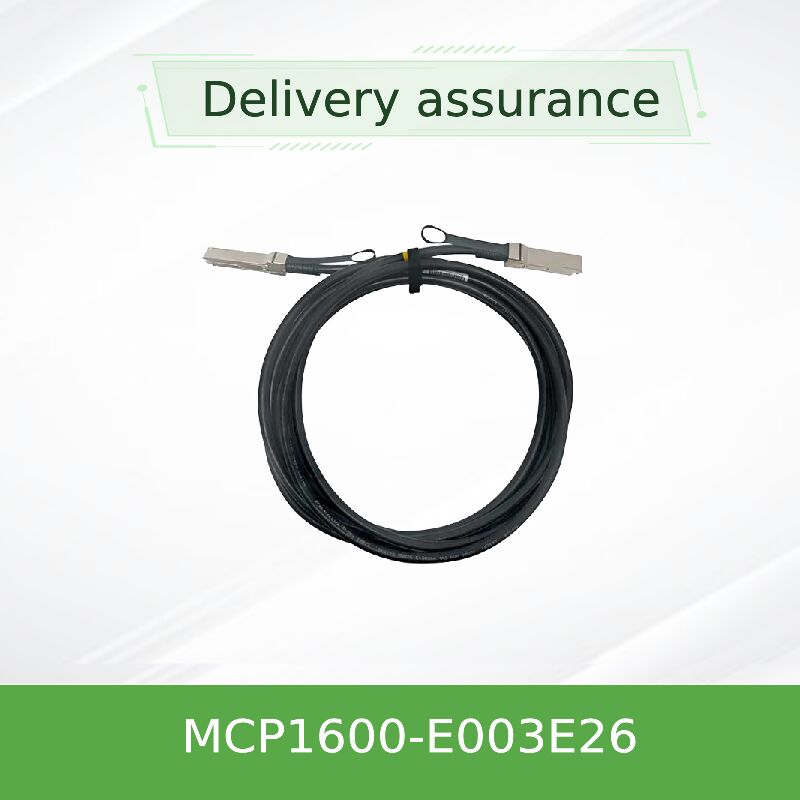

| MCP1600-E003E26 | 3,0m | 26 AWG | 200Gb/s QSFP56 Passieve DAC, LSZH, zwarte trekker |
- Lagere kosten: Elimineert transceivercomponenten, waardoor de stuklijst wordt verlaagd.
- Geen toegevoegde latentie: Passieve transmissie zorgt voor minimale signaalvertraging.
- Gereduceerd energiebudget: Verbruikt <0,1W per uiteinde tegenover enkele watts voor actieve optiek.
- Hoge betrouwbaarheid: Geen optische interfaces om schoon te maken of te laten falen.
- Eenvoudig kabelbeheer: LSZH-mantel, flexibele buigradius vereenvoudigt routering in racks met hoge dichtheid.
Hong Kong Starsurge Group biedt wereldwijde levering en meertalige technische ondersteuning. Elke MCP1600-E001E30 kabel wordt geleverd met een garantie van 1 jaar op hardware, die reparatie of vervanging van onderdelen dekt. Pre-sales engineeringconsultatie, compatibiliteitsvalidatie en after-sales RMA-services zijn beschikbaar. Voor volumebestellingen kunnen aangepaste labels en verpakkingsopties worden geregeld.
- Overschrijd de minimale buigradius niet (35,5 mm statische bocht; 71 mm herhaalde bocht) om signaaldegradatie te voorkomen.
- Zorg voor de juiste voorzorgsmaatregelen tegen elektrostatische ontlading (ESD) tijdens de installatie.
- Gebruik binnen het gespecificeerde temperatuurbereik van de behuizing (0–70°C) om betrouwbaarheid op lange termijn te garanderen.
- Gebruik alleen met compatibele QSFP56-poorten die 3,3V voeding en I²C-beheer ondersteunen.
Opgericht in 2008, is Starsurge een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. We bedienen wereldwijd overheids-, gezondheidszorg-, productie-, onderwijs-, financiële en zakelijke klanten en leveren netwerkswitches, NIC's, draadloze toegangspunten, controllers, DAC-kabels en meer. Met een klantgerichte aanpak zorgt Starsurge voor betrouwbare kwaliteit, responsieve ondersteuning, wereldwijde levering en aangepaste softwareontwikkeling. Ons ervaren technische team helpt klanten bij het bouwen van schaalbare, toekomstbestendige netwerkinfrastructuur.
Waarom samenwerken met Starsurge? Meertalige ondersteuning, op maat gemaakte sourcing en strenge kwaliteitscontrole. Neem contact op met onze verkoopingenieurs voor volumeprijzen of aangepaste DAC-lengtes.
Contact voor RFQ →
| Productfamilie | Compatibele modellen / poorten | Ondersteunde snelheid |
|---|---|---|
| Mellanox / NVIDIA InfiniBand Switches | QM8700, QM8790, SB7800-serie, QM9700 (QSFP56-poorten) | 200Gb/s HDR, 100Gb/s EDR |
| InfiniBand Host Channel Adapters | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (QSFP56/QSFP112 achterwaarts compatibel) | 200Gb/s, 100Gb/s |
| Ethernet-switches van derden (met QSFP56-behuizing) | Afhankelijk van NIC/switch-ondersteuning voor PAM4; 100GbE/200GbE-geschikte modellen | Tot 200GbE indien ondersteund |
- ✔ Bevestig de vereiste lengte (1m voor MCP1600-E001E30) en AWG voor signaalintegriteit.
- ✔ Verifieer het type switch/adapterpoort: QSFP56 (HDR) vereist voor volledige 200Gb/s.
- ✔ Controleer het bedrijfstemperatuurbereik binnen de rack (0°C tot 70°C).
- ✔ Zorg voor naleving van de LSZH-mantel voor installaties in plenum of beperkte ruimtes.
- ✔ Bevestig de kleur en oriëntatie van de trekker als specifieke datacenterbehandeling nodig is.
- ✔ Vraag fabriekstestrapporten aan voor grootschalige implementaties.
- MCP1600-E0015E30 – 1,5m 30AWG versie voor iets langere rackverbindingen
- MCP1600-E002E26 – 2m 26AWG passieve DAC voor uitgebreid bereik
- MCP1600-E003E26 – 3m 26AWG passieve DAC voor maximaal passief koperbereik
- NVIDIA Mellanox QM8700 Switch – 40-poorts HDR InfiniBand switch ideaal voor bijpassende DAC-kabels
