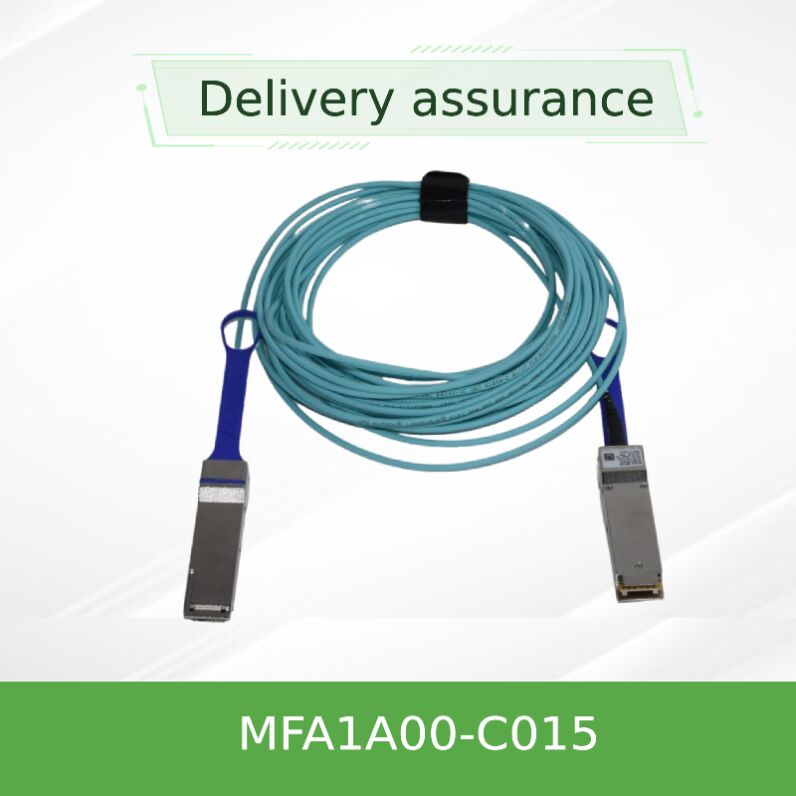

NVIDIA MFA1A00-C015 100Gb/s QSFP28 Actieve optische kabel 15m LSZH AOC voor Ethernet
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFA1A00-C015 |
| Document: | MFA1A00-xxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Doorlooptijd: | Volgens de voorraad |
| Technologie: | Ethernet | Maximale snelheid: | 100 gbe |
| Lengte: | 15m | Connectortype: | QSFP28 |
Productomschrijving
MFA1A00-C015 | 100Gb/s Ethernet Actieve Optische Kabel
15 meter, LSZH, 100GbE AOCvoor datacenter en enterprise netwerk interconnecties. Hot-pluggable, laag vermogen 2.2W (typisch met retiming), en programmeerbare signaalconditionering.
- Datasnelheid: 100Gb/s (4x 25.78Gb/s)
- Lengte: 15 meter (standaard)
- Stroomverbruik: 2.2W typ. (retiming aan)
- Connector: QSFP28 conform per SFF-8665
- InfiniBand EDR & 100GbE klaar
Productoverzicht
De NVIDIA MFA1A00-C015 is een QSFP28 VCSEL-gebaseerd actief optisch kabel (AOC) ontworpen voor 100Gb/s Ethernet-systemen. Het integreert vier multimode fiber transceivers per uiteinde, elk opererend tot 26Gb/s, wat een totale bandbreedte van 100Gb/s levert. De kabel biedt selecteerbare retiming per lijn, programmeerbare input-equalization en output-pre-emphasis om signaalintegriteit over afstanden tot 100 meter te garanderen. Deze 15 meter variant is ideaal voor top-of-rack (ToR) en middle-of-row (MoR) architecturen binnen enterprise en hyperscale datacenters.
Vergeleken met passieve koperkabels biedt de MFA1A00-serie een langer bereik, lager gewicht, betere luchtstroom en verbeterde EMI-immuniteit. De hot-pluggable QSFP28-vormfactor maakt eenvoudige installatie en vervanging mogelijk zonder systeemuitval.
Belangrijkste kenmerken
Technologie: VCSEL & Retiming Architectuur
De MFA1A00-C015 maakt gebruik van Vertical Cavity Surface Emitting Laser (VCSEL) technologie in combinatie met multimode fiber (MMF) om betrouwbare 100Gb/s transmissie te realiseren. Elk van de vier optische lijnen opereert op 25.78Gb/s (100GbE Ethernet-snelheid) en ondersteunt selecteerbare retiming. Wanneer retiming is ingeschakeld, reinigen de interne Clock and Data Recovery (CDR) circuits het signaal en verminderen ze jitter, waardoor de kabel geschikt is voor langere verbindingen en backplanes met hoge dichtheid. Programmeerbare Tx-ingangsequalization compenseert voor verliezen op de hostkaart, terwijl programmeerbare Rx-uitgangsamplitude en pre-emphasis worden aangepast aan de ontvangende SerDes. Deze adaptieve architectuur zorgt voor interoperabiliteit met een breed scala aan switches en netwerkinterfacekaarten (NIC's).
Typische implementaties
- Top-of-Rack (ToR) naar serververbindingen in 100GbE leaf-spine fabrics
- Switch-naar-switch korte-afstand interconnecties binnen dezelfde rij
- High-performance computing (HPC) clusters die lage latentie, hoge bandbreedte verbindingen vereisen
- Datacenter spine-leaf architectuur waar EMI-immuniteit cruciaal is
- Enterprise core aggregatielagen met 100GbE uplinks
Compatibiliteit
De MFA1A00-C015 is compatibel met standaard QSFP28-poorten conform SFF-8665. Het ondersteunt 100GbE switchplatforms (NVIDIA Spectrum, Mellanox, evenals third-party switches van Cisco, Arista, Juniper) en 100GbE netwerkinterfacekaarten (NVIDIA ConnectX-serie, Intel, Broadcom). Voor InfiniBand-omgevingen, gebruik de EDR-geoptimaliseerde bestelcodes (MFA1A00-Exxx). De kabel werkt ook op lagere bitrates zonder retiming, wat achterwaartse compatibiliteit biedt voor 40GbE en 25GbE verbindingen.
NVIDIA Spectrum SN2000/SN3000-serie – Geverifieerd
NVIDIA ConnectX-5/6/7 – Geverifieerd
Cisco Nexus 9000 met QSFP28-poorten – Veld bewezen
Arista 7050/7280-serie – Compatibel (retiming aanbevolen)
Specificaties
Absolute maximale waarden
| Parameter | Min | Max | Eenheid |
|---|---|---|---|
| Voedingsspanning | -0.3 | 3.6 | V |
| Data-ingangsspanning | -0.3 | 3.465 | V |
| Schadedrempel (optisch) | 3.4 (max) | dBm | |
Operationele specificaties
| Parameter | Min | Typ | Max | Eenheid |
|---|---|---|---|---|
| Voedingsspanning (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Stroomverbruik (geen retiming) | - | 1.5 | 1.8 | W per uiteinde |
| Stroomverbruik (retiming aan op alle lijnen) | - | 2.2 | 2.5 | W per uiteinde |
| Bedrijfstemperatuur behuizing | 0 | - | 70 | °C |
| Opslagtemperatuur | -40 | - | 85 | °C |
| Relatieve luchtvochtigheid tijdens bedrijf | 5 | - | 85 | % |
Elektrische & Kabel Mechanisch
| Parameter | Waarde |
|---|---|
| Signaleringssnelheid (per lijn) | 25.78125 Gb/s ±100 ppm |
| Diameter kabel | 3 ±0.2 mm |
| Minimale buigradius | 30 mm (dynamisch) |
| Lengtetolerantie (15m lengte) | +500 / -0 mm (per 5m ≤ L < 50m) |
| Kleur kabelmantel | Aqua |
uide – MFA1A00-serie
| Bestelnummer | Datasnelheid | Lengte | Toepassing |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3m | Ethernet |
| MFA1A00-C005 | 100GbE | 5m | Ethernet |
| MFA1A00-C010 | 100GbE | 10m | Ethernet |
| MFA1A00-C015 | 100GbE | 15m | Ethernet (dit model) |
| MFA1A00-C030 | 100GbE | 30m | Ethernet |
| MFA1A00-C050 | 100GbE | 50m | Ethernet |
| MFA1A00-C100 | 100GbE | 100m | Ethernet |
| Voor InfiniBand EDR, gebruik MFA1A00-Exxx-serie (bijv. MFA1A00-E010 voor 10m) | |||
Voordelen van NVIDIA Actieve Optische Kabels
Energie-efficiëntie
Typisch 2.2W per uiteinde met retiming ingeschakeld, wat operationele kosten in grootschalige implementaties verlaagt.
Signaalintegriteit
Programmeerbare equalization en CDR retiming maken schone transmissie over langere afstanden en slechte PCB-sporen mogelijk.
Duurzaamheid & Betrouwbaarheid
100% productie getest voor out-of-box prestaties; robuuste buigradius en LSZH mantel voor datacenterveiligheid.
Beheerinzicht
Digital Diagnostic Monitoring (DDM) biedt real-time temperatuur, spanning, biasstroom, TX/RX-vermogen.
Service & Ondersteuning
Als technologiegedreven provider biedt Hong Kong Starsurge Group Co., Limited volledige levenscyclusondersteuning, inclusief pre-sales compatibiliteitsvalidatie, bestelling van aangepaste lengtes (onderhevig aan MOQ) en after-sales RMA-services. Ons technische team kan helpen met firmwarecontroles, retiming-configuratie en integratie in uw bestaande netwerk. Neem contact op met onze ondersteuning voor het documentatiepakket (certificeringen, geheugenkaart applicatienotities en compliance-rapporten).
Veelgestelde vragen
A: Ja, op lagere bitrates zonder retiming, maar het is geoptimaliseerd voor 100GbE. Voor gegarandeerde werking, raadpleeg de specificaties van de hostswitch.
A: C-serie (bijv. C015) is gespecificeerd voor 100GbE Ethernet-toepassingen. E-serie is bedoeld voor InfiniBand EDR-omgevingen, hoewel de fysieke laag vergelijkbaar is. Gebruik de bestelcode die overeenkomt met uw protocol.
A: Ja, de QSFP28-module is hot-pluggable volgens de SFF-8665-specificatie. Geen systeemuitschakeling vereist.
A: Retiming is selecteerbaar via de SFF-8636 I²C-interface. Veel hostsystemen onderhandelen automatisch; handmatige programmering is beschikbaar voor geavanceerde tuning.
A: MOQ varieert per regio. Voor enkele stuks, vraag naar de beschikbaarheid van samples bij het Starsurge verkoopteam.
Voorzorgsmaatregelen & Behandeling
- Klasse 1 laserproduct volgens IEC 60825-1/2 en 21 CFR 1040. Vermijd directe blootstelling aan de laseropening.
- Overschrijd de minimale buigradius (30 mm) niet om vezelschade en optisch verlies te voorkomen.
- Zorg voor correcte ESD-behandeling tijdens installatie; gebruik een polsband of geaard gereedschap.
- Gebruik binnen het gespecificeerde temperatuurbereik van de behuizing (0°C tot 70°C).
- Gebruik voor reiniging een droge pluisvrije doek; gebruik geen vloeibare oplosmiddelen op optische connectoren.
Over Starsurge – Uw Betrouwbare Partner
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Opgericht in 2008, bedient het bedrijf wereldwijd klanten met producten zoals netwerkswitches, NIC's, draadloze toegangspunten, controllers, kabels en gerelateerde netwerkapparatuur. Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. Het bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering. Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen die klanten helpen bij het bouwen van efficiënte, schaalbare en betrouwbare netwerkinfrastructuur.
Koperschecklist
- Bevestig de vereiste lengte (15m of anders)
- Verifieer de QSFP28-ondersteuning en retiming-mogelijkheden van de switch/NIC
- Controleer het bedrijfstemperatuurbereik van uw datacentergang
- Vraag de nieuwste firmwareversie aan voor compatibiliteit
- Bevestig dat de LSZH-mantel voldoet aan de lokale brandvoorschriften
