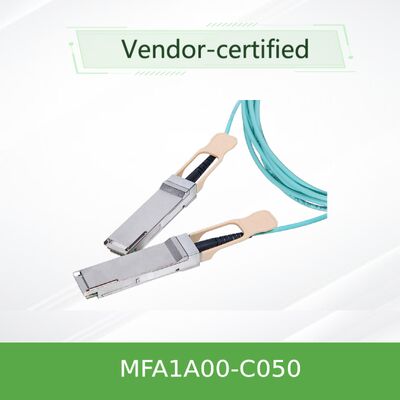

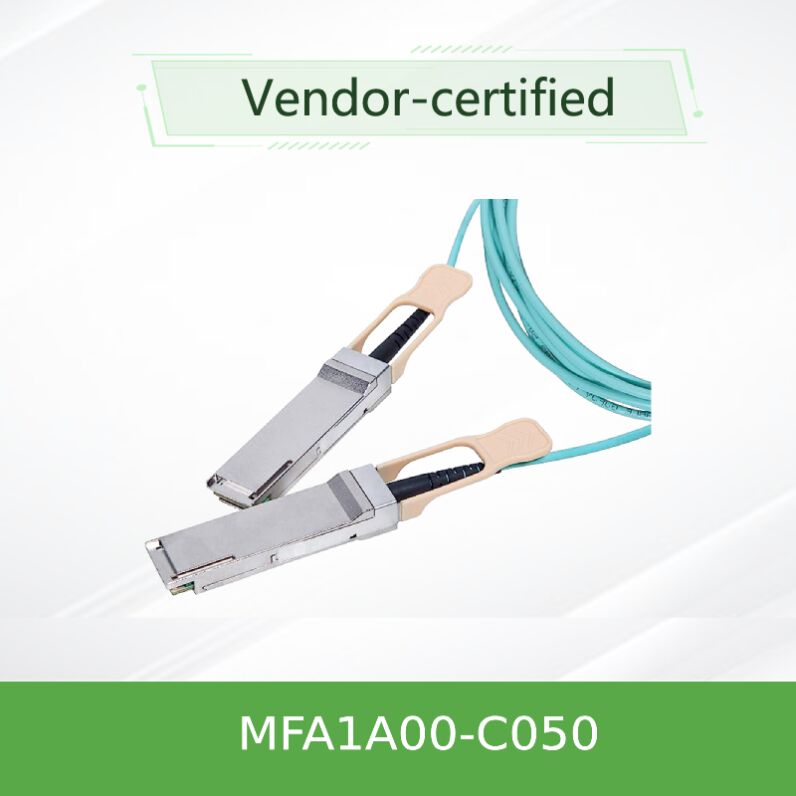

NVIDIA MFA1A00-C050 100Gb/s QSFP28 Actieve optische kabel 50m LSZH AOC voor Ethernet
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFA1A00-C050 |
| Document: | MFA1A00-xxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Doorlooptijd: | Volgens de voorraad |
| Technologie: | Ethernet | Lengte: | 5m |
| Voedingsspanning: | -0.3-3.6 | Gegevensinvoerspanning: | -0.3-4.465 |
Productomschrijving
MFA1A00-C050 ∙ 100Gb/s Ethernet Active Optical Cable
50 meter, LSZH, 100GbE AOCvoor datacenter- en bedrijfsnetwerkinterconnecties: warm aansluitbaar, laag vermogen 2,2 W (typisch met retiming) en programmeerbare signaalconditionering.
- Gegevenssnelheid: 100 Gbit/s (4x 25,78 Gbit/s)
- Lange: 50 meter (standaard)
- Verlies van vermogen: 2,2 W typ. (terugzetten)
- Verbinding: QSFP28 conform volgens SFF-8665
- InfiniBand EDR & 100GbE klaar
Productoverzicht
De NVIDIA MFA1A00-C050 is een QSFP28 VCSEL-gebaseerde actieve optische kabel (AOC) ontworpen voor 100Gb/s Ethernet-systemen.met een totale bandbreedte van 100 Gb/sDe kabel biedt selecteerbare retiming per rijstrook, programmeerbare input-equalization en output-pre-emphasis om de signaalintegriteit te waarborgen over afstanden tot 100 meter.Deze 50 meter lange variant is ideaal voor architecturen in het midden van de rij (MoR) en aan het einde van de rij (EoR), evenals cross-connect applicaties binnen grote datacenters.
In vergelijking met passieve koperkabels biedt de MFA1A00-serie een langere reikwijdte, lager gewicht, betere luchtstroom en verbeterde EMI-immuniteit.De warm aansluitbare QSFP28-vormfactor maakt het gemakkelijk te installeren en te vervangen zonder stilstand van het systeem.
Belangrijkste kenmerken
Technologie: VCSEL & Retiming Architectuur
De MFA1A00-C050 maakt gebruik van VCSEL-technologie in combinatie met multimode vezels (MMF) om een betrouwbare transmissie van 100 Gb/s over 50 meter te bereiken.Elk van de vier optische lijnen werkt op 25.78Gb/s (100GbE Ethernet-snelheid) en ondersteunt selecteerbaar retiming. Wanneer retiming is ingeschakeld, reinigen de interne Clock and Data Recovery (CDR) -circuits het signaal en verminderen de jitter,het maken van de kabel geschikt voor langere verbindingen en hoogdichte achtervlakken. Programmable Tx-invoervergelijking compenseert de verliezen van het hostbord, terwijl de programmable Rx-uitgangsamplitude en -pre-emphasis zich aanpassen aan de ontvangende SerDes.Deze adaptieve architectuur zorgt voor interoperabiliteit met een breed scala aan switches en netwerkinterfacekaarten (NIC's).
Typische uitzendingen
- Midden van de rij (MoR) en eind van de rij (EoR) schakelen naar serververbindingen
- Kruisgangverbindingen tussen aangrenzende rekken
- Schakel-op-schakelverbindingen binnen dezelfde datahal
- High-performance computing (HPC) clusters waarvoor links met lage latentie en hoge bandbreedte over middelgrote afstanden nodig zijn
- Datacenter-back-leaf architectuur waar EMI-immuniteit van cruciaal belang is
- Enterprise core aggregatielagen met 100GbE-uplinks over langere afstanden
Verenigbaarheid
De MFA1A00-C050 is compatibel met standaard QSFP28-poorten die voldoen aan SFF-8665. Het ondersteunt 100GbE-switchplatforms (NVIDIA Spectrum, Mellanox, evenals switches van derden van Cisco, Arista,Juniper) en 100GbE-netwerkinterfacekaarten (NVIDIA ConnectX-serieVoor InfiniBand-omgevingen, gebruik de EDR-geoptimaliseerde bestelcodes (MFA1A00-Exxx).terugwaarts compatibiliteit voor 40GbE- en 25GbE-links.
NVIDIA Spectrum SN2000/SN3000-serie
NVIDIA ConnectX-5/6/7 ️ Geverifieerd
Cisco Nexus 9000 met QSFP28-poorten
Arista 7050/7280 serie Compatibel (hertiming aanbevolen)
Specificaties
Absolute maximale ratings
| Parameter | Min. | Maximaal | Eenheid |
|---|---|---|---|
| Voerspanning | -Nee.3 | 3.6 | V |
| Gegevensinvoerspanning | -Nee.3 | 3.465 | V |
| Schadegrens (optisch) | 3.4 (maximaal) | dBm | |
Bedrijfsspecificaties
| Parameter | Min. | Type | Maximaal | Eenheid |
|---|---|---|---|---|
| Voerspanning (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Verlies van vermogen (geen retiming) | - | 1.5 | 1.8 | W per eind |
| Verlies van vermogen (hertijding op alle rijstroken) | - | 2.2 | 2.5 | W per eind |
| Operatiekasttemperatuur | 0 | - | 70 | °C |
| Bergingstemperatuur | -40 | - | 85 | °C |
| Relatieve bruikvochtigheid | 5 | - | 85 | % |
Elektrisch & Kabelmechanisch
| Parameter | Waarde |
|---|---|
| Signaleringspercentage (per rijstrook) | 25.78125 Gb/s ±100 ppm |
| Kabeldiameter | 3 ± 0,2 mm |
| Minimale bochtradius | 30 mm (dynamisch) |
| Lange tolerantie (50 m) | +1000 / -0 mm (per 50 m ≤ lengte) |
| Kleur van de kabeljas | Aqua |
Opmerking: Alle specificaties zijn gebaseerd op NVIDIA-documentatie.
Selectiegids ¥ MFA1A00-serie
| Nummer van het bestelgedeelte | Gegevenspercentage | Lange | Toepassing |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 m | Ethernet |
| MFA1A00-C005 | 100GbE | 5 m | Ethernet |
| MFA1A00-C010 | 100GbE | 10 m | Ethernet |
| MFA1A00-C015 | 100GbE | 15 m | Ethernet |
| MFA1A00-C030 | 100GbE | 30 m | Ethernet |
| MFA1A00-C050 | 100GbE | 50 meter | Ethernet (dit model) |
| MFA1A00-C100 | 100GbE | 100 meter | Ethernet |
| Voor InfiniBand EDR, gebruik MFA1A00-Exxx serie (bijv. MFA1A00-E050 voor 50m) | |||
Voordelen van NVIDIA Active Optical Cables
Energiezuinigheid
Typisch 2,2 W per uiteinde met retiming ingeschakeld, waardoor de operationele kosten in grootschalige implementaties worden verlaagd.
Signalintegriteit
Programmabele gelijkstelling en CDR-hertijding maken een schone transmissie over langere afstanden en slechte PCB-spuren mogelijk.
Duurzaamheid en betrouwbaarheid
100% productie getest voor out-of-box prestaties; robuuste buigradius en LSZH jas voor datacenterveiligheid.
Zichtbaarheid van het management
Digitale diagnostische monitoring (DDM) biedt realtime temperatuur, spanning, biasstroom, TX/RX-vermogen.
Dienstverlening en ondersteuning
Als technologiegerichte leverancier biedt Hong Kong Starsurge Group Co., Limited volledige levenscyclusondersteuning, inclusief validatie van compatibiliteit vóór de verkoop, bestelling op maat (onderhevig aan MOQ),en RMA-diensten na verkoop. Ons technisch team kan u helpen met firmwarecontroles, opnieuw configureren en integreren in uw bestaande netwerk.Notities voor het toepassen van geheugenkaarten, en nalevingsrapporten).
Vaak gestelde vragen
A: Ja, bij lagere bitsnelheden zonder retiming, maar het is geoptimaliseerd voor 100GbE. Voor gegarandeerde werking raadpleegt u de specificatie van de host switch.
A: C-serie (bijvoorbeeld C050) is gespecificeerd voor 100GbE Ethernet-toepassingen. E-serie is bedoeld voor InfiniBand EDR-omgevingen, hoewel de fysieke laag vergelijkbaar is.Gebruik de bestelcode die overeenkomt met je protocol..
A: Ja, de QSFP28-module kan per SFF-8665-specificatie warm worden aangesloten.
A: Retiming is selecteerbaar via de SFF-8636 I2C-interface.
A: MOQ varieert per regio. Voor enkele stukken kunt u de beschikbaarheid van monsters vragen aan het Starsurge verkoopteam.
Voorzorgsmaatregelen en hantering
- Klasse 1 laserproduct volgens IEC 60825-1/2 en 21 CFR 1040.
- De minimale buigradius (30 mm) mag niet worden overschreden om schade aan de vezels en optisch verlies te voorkomen.
- Zorg voor een goede behandeling van de ESD tijdens de installatie; gebruik polsband of grondapparatuur.
- Werk binnen het gespecificeerde temperatuurbereik (0°C tot 70°C).
- Gebruik voor het schoonmaken een droog pluisvrij doek; gebruik geen vloeibare oplosmiddelen op optische verbindingen.
Over Starsurge Uw vertrouwde partner
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesStarsurge ondersteunt industrieën zoals overheid, gezondheidszorg, telecommunicatie en telecommunicatie.VervaardigingHet bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.Met een klantgerichte aanpakStarsurge richt zich op betrouwbare kwaliteit, responsive service en op maat gemaakte oplossingen die klanten helpen efficiënte, schaalbare en betrouwbare netwerkinfrastructuur te bouwen.
Checklijst van de koper
- Bevestig de vereiste lengte (50 m of minder)
- Bevestiging van switch/NIC QSFP28-ondersteuning en retiming mogelijkheid
- Controleer het temperatuurbereik van uw datacenter gang
- Verzoek de laatste firmware-herziening voor compatibiliteit
- Bevestig dat de LSZH jas voldoet aan de lokale brandcode.
