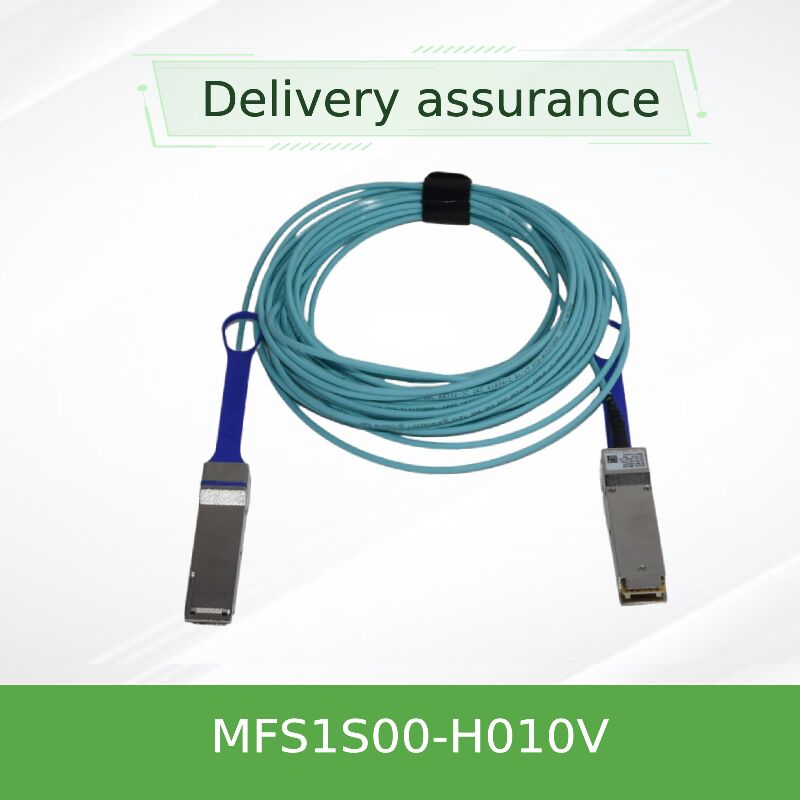

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 Actieve optische kabel 10m MMF AOC voor InfiniBand HDR & 200GbE

Hoge dichtheid 200G InfiniBand HDR / 200GbE actieve optische kabel PAM4 modulatie 5,0W vermogen (type) VCSEL technologie LSZH jas

DeNVIDIA Mellanox MFS1S00-H010Vis een hoogwaardige QSFP56 Multi-Mode Fiber (MMF) actieve optische kabel van 200 Gb/s,het leveren van 10 meter betrouwbare connectiviteit voor datacenters van de volgende generatie en high-performance computing clustersDeze AOC is ontworpen voor InfiniBand HDR (High Data Rate) en 200 Gigabit Ethernet-omgevingen en maakt gebruik van 50 Gb/s PAM4-modulatie per lijn (4x50G) om een totale bandbreedte van 200 Gb/s te bereiken.In vergelijking met passieve DAC's, de MFS1S00-H010V zorgt voor een superieure signaalintegriteit, strakere bochtradius, verminderd gewicht en verbeterde luchtstroom, terwijl het slechts 5,0W per uiteinde verbruikt (met retiming ingeschakeld).Gebouwd met VCSEL-arrays en geïntegreerde retimingcircuitsDe kabel is volledig compliant met SFF-8665 (QSFP56) en SFF-8636 management interface, is warm aansluitbaar en RoHS compliant.

De MFS1S00-H010V maakt gebruik van op VCSEL gebaseerde actieve optica met vier multi-mode vezelstrengen per uiteinde, waarbij elke lijn werkt op 50Gb/s PAM4 (53,125 GBd) om een totale bandbreedte van 200Gb/s te bereiken.De kabel integreert programmeerbare input equalizers en output pre-emphasis, waardoor fijn afstemmen voor verschillende hostsystemen mogelijk is om de linkmarge te maximaliseren.Het systeem is in staat om de jitter bij hoge gegevenssnelheden te verminderen en tegelijkertijd achterwaarts compatibiliteit te behouden bij lagere snelheden (e).g., 100Gb/s NRZ) wanneer retiming uitgeschakeld is. De LSZH (Low Smoke Zero Halogen) jas verbetert de brandveiligheid bij dichte inzet.Alle actieve elektronica is hermetisch afgesloten in de QSFP56-connectorenDe kabel ondersteunt snelheid selecteren via SFF-8636 registers, waardoor configuratie voor 25,78125 GBd NRZ (EDR) of 26.56250 GBd PAM4 (HDR) -operatie.

• High Performance Computing (HPC) clusters met InfiniBand HDR-fabrieken (10m cross-rack links)
• 200GbE datacenter leaf-spine-architecturen die top-of-rack-switches verbinden met mid-of-row-switches
• Storage netwerken met NVMe-oF over InfiniBand die hoge bandbreedte en lage latentie vereisen
• AI/ML-trainingsclusters met NVIDIA Quantum-2-switches op aangrenzende racks
• Verbindingen van switches naar servers van meer dan 5 meter tot 10 meter
• Hyperscale datacenter-implementaties die een hoge dichtheid en energiezuinige bekabeling vereisen

De MFS1S00-H010V is compatibel met elke standaard QSFP56-poort die voldoet aan SFF-8665.evenals vele 200GbE-switches van derdenOnder de geverifieerde compatibele platformen vallen:

• NVIDIA Mellanox Quantum-2 (QSFP56) InfiniBand-switches
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand adapters
• NVIDIA Mellanox SN3700, SN4600 serie 200GbE switches
• Industriestandaard 200G QSFP56-switches (compatibiliteit varieert; bevestig de ondersteuning van AOC)

¹Absolute maxima: Vcc -0,3 tot 3,6 V; data-invoerspanning -0,3 tot 3,465 V; schadegrens 3,4 dBm.

Opmerking: lengtetolerantie voor lengtes < 5 m: +300 mm / -0 mm; voor 5 m ≤ lengte < 50 m: +500 mm / -0 mm.

• Uitgebreid bereik bij 200G:Passieve DAC's zijn meestal beperkt tot 3-5m bij 200G; AOC biedt robuuste prestaties bij 10m en verder.
• Superieure kabelbeheer:Dunner, lichter en flexibeler dan koperen DAC's; ondersteunt strakke buigradiussen (30 mm min).
• Verbeterde luchtstroom:Verminderde obstructie in schakelaars met een hoge dichtheid en kabelsystemen.
• Geoptimaliseerd energieverbruik:5.0W per eind bij 200G is zeer concurrerend voor actieve optica.
• Geïntegreerde signaalconditie:Programmable EQ en pre-emphasis overwinnen host PCB variaties en connector verliezen.
• Immuniteit tegen EMI:Vezelmedium elimineert elektrische interferentie, ideaal voor gevoelige RF-omgevingen.
• Digitale diagnostische monitoring (DDM):Real-time monitoring van optisch vermogen, temperatuur en spanning voor proactief onderhoud.

Als een betrouwbare, door technologie gedreven leverancier van netwerkhardware biedt de Hong Kong Starsurge Group uitgebreide ondersteuning voor NVIDIA Mellanox actieve optische kabels.

• Wereldwijde levering met concurrerende levertijden (op aanvraag beschikbaar)
• Technische validatie voorafgaand aan de verkoop: compatibiliteitscontroles met uw switch-/servermodellen
• Aanpassingslengte-verzoeken voor speciale projecten (onderhevig aan MOQ)
• 1 jaar beperkte hardware garantie (vervaardigersdekking voor reparatie of vervanging)
• RMA-ondersteuning en hulp bij het oplossen van problemen
• Meertalig verkooptechnisch team (Engels, Chinees, enz.)

• De absolute maximale voedingsspanning (3,6 V) mag niet worden overschreden om blijvende schade aan de interne optica te voorkomen.
• Vermijd bochten die strakker zijn dan 30 mm dynamische bochtradius om schade aan de vezels te voorkomen.
• Bewaar tot de installatie stofdeksels op de connectoren; verontreiniging kan leiden tot afbraak van het signaal en verhoging van de BER.
• Werk binnen het temperatuurbereik van 0-70 °C voor een gespecificeerde betrouwbaarheid.
• Gebruik standaard ESD-voorzorgsmaatregelen (aangezet polsband, ESD-matten) bij het hanteren van QSFP56-connectoren.
• Trek de kabel niet aan de connectoren aan of spannend; gebruik de trekknop om de aansluiting los te maken.
• De kabel is geclassificeerd als laserproduct van klasse 1 volgens IEC 60825-1.
