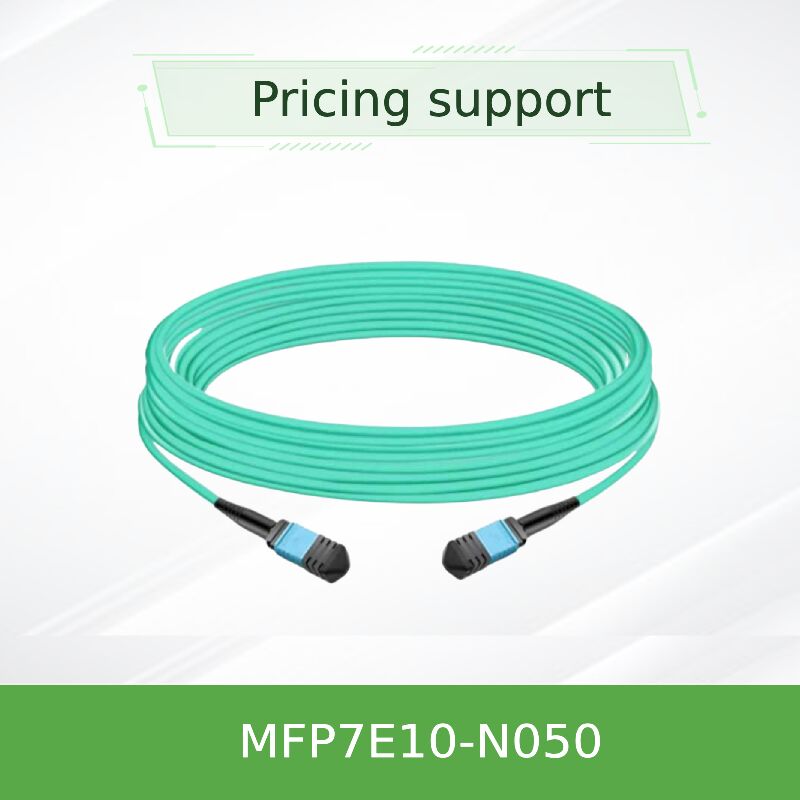

NVIDIA MFP7E10-N050 50m MPO APC Multimode Fiber Cable OM4 Extended Reach InfiniBand & Ethernet

Precisie-ontworpen passieve multimode glasvezelkabel van 50 meter die OM4-vezel gebruikt voor toepassingen met uitgebreid bereik. Voorzien van MPO-12/APC vrouwelijke connectoren, OM4-glas met laag verlies en een robuuste LSZH-mantel. Maakt directe verbinding mogelijk tussen twin-port OSFP 800G, single-port OSFP 400G en QSFP112 transceivers over langere afstanden in data center spine-leaf architecturen.

De NVIDIA MFP7E10-N050 is het lid met uitgebreid bereik van de MFP7E10-Nxxx passieve optische multimode kabelserie. Door gebruik te maken van OM4-kwaliteitsvezel bereikt deze kabel van 50 meter de maximale linkafstand die door de serie wordt ondersteund, waardoor het de ideale oplossing is voor spine-leaf topologieën, cross-row interconnecties en end-of-row naar end-of-row connectiviteit binnen moderne datacenters. De kabel bevat 8 actieve vezels binnen een 12-vezels MPO-12/APC connector, met 4 inactieve vezels die dienen als sterktecomponenten om de structurele integriteit te behouden.

Specifiek ontworpen voor NVIDIA's high-speed netwerkecosysteem, ondersteunt het 800Gb/s twin-port OSFP transceivers, evenals 400Gb/s single-port OSFP en QSFP112 modules. De Angled Polished Connector (APC) met 8-graden polijsting biedt superieure retouroverlustprestaties (≥35 dB), essentieel voor het behouden van signaalintegriteit over langere afstanden met PAM4-modulatie.

Deze Type-B crossover glasvezelmapping (pin 1 naar pin 12) maakt directe aansluiting tussen transceivers mogelijk zonder extra polariteitsbeheer. Elke kabel wordt in de fabriek getest om te voldoen aan de specificaties van Telcordia GR-1435 en IEC 61754-7, wat betrouwbare prestaties garandeert over de volledige 50 meter bereik.

• MPO-12/APC vrouwelijke connectoren met uitlijngaten – compatibel met transceiver uitlijnpennen
• 8 actieve OM4 multimode vezels (50/125 µm) met 4 ongebruikte vezels als sterktecomponenten
• Crossover Type-B polariteit: elimineert de noodzaak van patchkabelomkering
• Flexibele ronde LSZH (Low Smoke Zero Halogen) / OFNR mantel – aqua kleur voor multimode identificatie
• Ondersteunt InfiniBand NDR, Ethernet 400GbE/800GbE en NVLink protocollen
• Push-pull vergrendelingsmechanisme voor snelle ontgrendeling en veilige koppeling
• Bedrijfstemperatuur: 0°C tot 70°C; opslag: -40°C tot 85°C
• Laag invoegverliesprofiel met OM4 geoptimaliseerd voor uitgebreid bereik
• 50 meter bereik specificatie gaat uit van twee optische patchpanelen in de link met in totaal 4 optische connectorverbindingen

De MFP7E10-N050 maakt gebruik van OM4-kwaliteit multimode glasvezel, die een hogere bandbreedte en lagere demping biedt dan OM3, waardoor betrouwbare transmissie over 50 meter bij 400G/800G snelheden mogelijk is. OM4-vezel heeft een verbeterde modale bandbreedte (effectieve modale bandbreedte ≥4700 MHz·km bij 850nm) vergeleken met OM3 (≥2000 MHz·km), wat een groter bereik mogelijk maakt in high-speed PAM4-toepassingen.

Het MPO-12/APC connector-uiteinde heeft een 8-graden hoekige polijsting, die optische terugkaatsingen minimaliseert die zenderinstabiliteit en bitfouten in high-speed links kunnen veroorzaken. In tegenstelling tot Ultra Physical Contact (UPC) connectoren die doorgaans worden gebruikt in toepassingen met lagere snelheden, garandeert APC een retouroverlust van ≥35 dB, cruciaal voor 100G PAM4 en hoger over uitgebreide afstanden.

De Type-B (crossover) topologie van de kabel koppelt de zendkanalen aan het ene uiteinde aan de ontvangstkanalen aan de tegenoverliggende transceiver – kanaal 1 (zend) is verbonden met kanaal 12 (ontvangst), kanaal 2 met kanaal 11, enzovoort. Dit komt overeen met de standaard MPO-pinout aanbevolen door IEC 61754-7 voor directe interconnectie zonder externe adapters.

• Spine-Leaf Architecturen: Verbind leaf switches met spine switches over meerdere rijen of grote datacenters.
• Switch-naar-switch links: Verbind twin-port OSFP switches (800G) via twee MPO-12/APC poorten over uitgebreide afstanden.
• Switch-naar-adapter: Verbind NVIDIA ConnectX-7 netwerkadapters of BlueField-3 DPUs via OSFP of QSFP112 transceivers met maximale linkbudget.
• Cross-row interconnecties: Ideaal voor omgevingen waar 30 meter OM3 kabels onvoldoende zijn en actieve optische kabels niet gewenst zijn.
• High-performance computing (HPC) clusters: Biedt flexibiliteit in grootschalige AI-trainingsclusters met gedistribueerde compute nodes.

Ontworpen en gevalideerd voor naadloze interoperabiliteit met NVIDIA transceivers en netwerkhardware. Compatibel met:

Opmerking: De kabel is strikt compatibel met MPO-12/APC connectoren. Niet koppelen met MPO-12/UPC (blauwe behuizing) connectoren, omdat polijstingsverschillen fysieke schade en signaaldegradatie kunnen veroorzaken.

NVIDIA biedt meerdere lengtes om aan verschillende datacenter topologieën te voldoen. De MFP7E10-N050 biedt maximaal multimode bereik met OM4-vezel:

Overweeg voor implementaties die afstanden groter dan 50 meter vereisen NVIDIA actieve optische kabels (AOC) of single-mode oplossingen.

• End-to-end validatie: Elke kabel is gekoppeld aan NVIDIA transceivers voor gegarandeerde interoperabiliteit en linkmarges over het volledige 50m bereik.
• Lage totale eigendomskosten: Passief ontwerp elimineert stroomverbruik, waardoor de koelingskosten in datacenters worden verlaagd.
• OM4 uitgebreid bereik: Maakt maximale multimode afstand mogelijk, waardoor de behoefte aan actieve optische kabels in veel implementaties wordt verminderd.
• Duurzaamheid en veiligheid: LSZH-mantel minimaliseert giftige dampen bij brand; OFNR-geclassificeerd voor riser-installaties.
• Precisieproductie: In de fabriek gepolijste APC-connectoren met consistente geometrie zorgen voor herhaalbaar laag verlies.
• Garantie en ondersteuning: Directe NVIDIA-compatibiliteit vermindert de complexiteit van probleemoplossing.

• Verwijder stofkappen pas op het moment van installatie om contaminatie van optische uiteinden te voorkomen.
• Vermijd het overschrijden van de minimale buigradius van 30 mm; strakke bochten kunnen micro-buigverlies en permanente vezelschade veroorzaken, wat vooral kritisch is voor 50m links.
• Hoewel de kabel niet-geleidend en ESD-ongevoelig is, koppelt deze aan ESD-gevoelige transceivers – volg standaard ESD-voorzorgsmaatregelen tijdens het hanteren.
• Meng nooit MPO-12/APC (groene behuizing) met MPO-12/UPC (blauwe behuizing) connectoren; verkeerd passende polijstingen zullen niet correct passen en kunnen de uitlijnpennen beschadigen.
• Gebruik alleen isopropylalcohol en pluisvrije doekjes of speciale MPO-reinigers voor het reinigen van de huls.
• Zorg bij implementatie op maximale afstand van 50m ervoor dat alle patchpanelen en tussenliggende verbindingen MPO-12/APC connectoren gebruiken met vergelijkbare laag-verlies kenmerken.

Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Opgericht in 2008, bedient het bedrijf wereldwijd klanten met producten zoals netwerkswitches, NIC's, draadloze toegangspunten, controllers, kabels en gerelateerde netwerkapparatuur. Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. Het bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering. Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen die klanten helpen bij het bouwen van efficiënte, schaalbare en betrouwbare netwerkinfrastructuur.

Officieel NVIDIA Partner: Starsurge levert originele NVIDIA kabels, transceivers en netwerkcomponenten met volledige transparantie van de toeleveringsketen en snelle levering.

• Bevestig connectortype: MPO-12/APC (vrouwelijk) aan beide uiteinden – groene behuizing.
• Verifieer linkafstand: 50m vereist OM4-vezel en gaat uit van maximaal 4 optische connectorverbindingen.
• Zorg ervoor dat transceivers compatibel zijn met Type-B crossover polariteit en OM4 50m bereik ondersteunen.
• Controleer of alle patchpanelen en tussenliggende verbindingen MPO-12/APC connectoren gebruiken met laag-verlies kenmerken.
• Houd geschikte MPO-reinigers en stofkappen op voorraad voor onderhoud.
• Voer een linkbudgetberekening uit, inclusief alle verbindingen, vóór definitieve implementatie.

• NVIDIA MMA4Z00-NS – Twin-port OSFP 800G DR8 transceiver voor switches
• NVIDIA MMA1Z00-NS400 – QSFP112 400G DR4 transceiver voor ConnectX-7 adapters
• NVIDIA MFP7E20 serie – Actieve optische kabels (AOC) voor bereik groter dan 50m
• MPO-12/APC naar MPO-12/APC bulkhead adapters – Voor uitbreiding en paneelmontage
• NVIDIA MFP7E10-N030 – 30m OM3 variant voor toepassingen met korter bereik

• Applicatie Notitie: Optische Kabels & Connectoren voor NDR InfiniBand (beschikbaar via NVIDIA support)
• IEC 61754-7: Glasvezel interconnectieapparaten – MPO connector familie
• Telcordia GR-1435-CORE: Algemene Vereisten voor Multi-Fiber Optische Connectoren
• NVIDIA Optische Interconnectie Gids voor 400G/800G Implementaties
