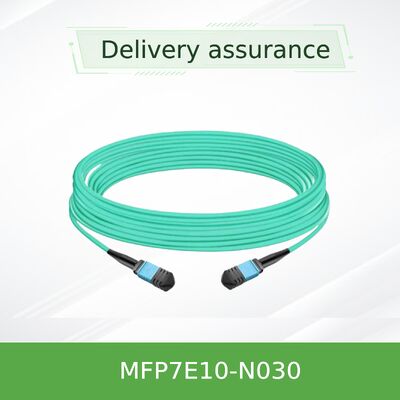

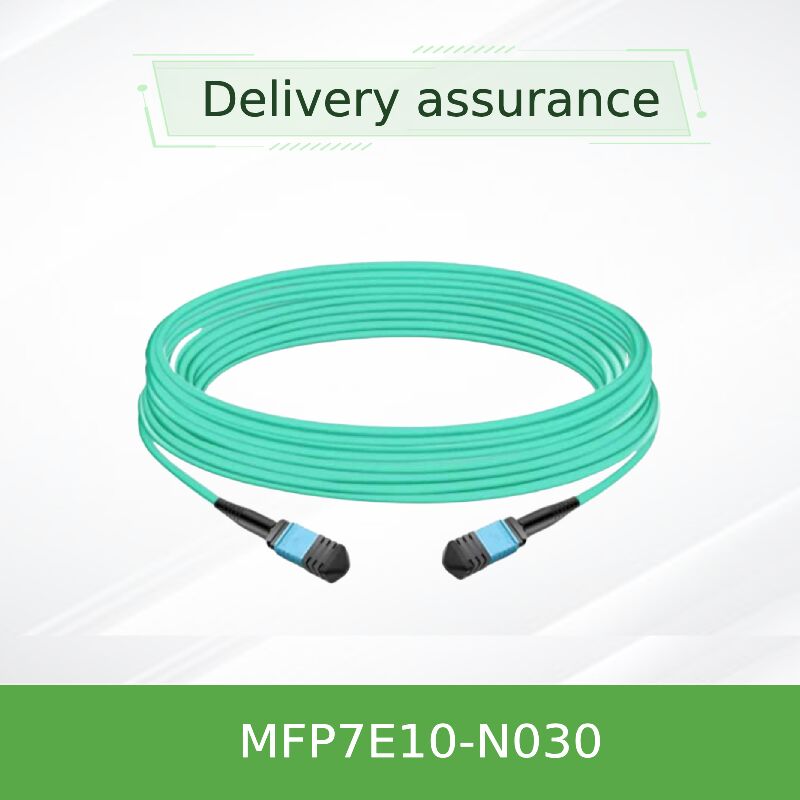

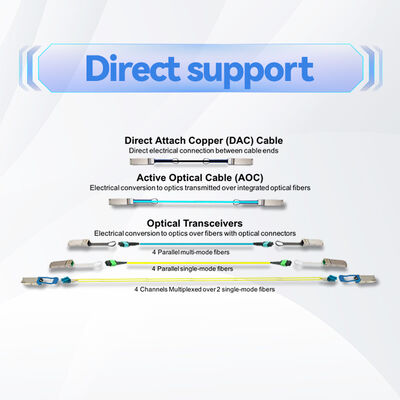

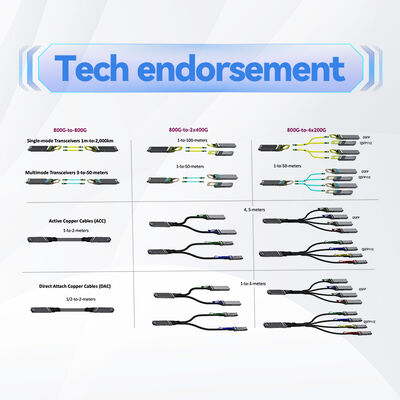

NVIDIA MFP7E10-N030 30m MPO APC Multimode vezelkabel InfiniBand & Ethernet
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E10-N030 (980-9I557-00N030) |
| Document: | MFP7E10-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model: | MFP7E10-N030 | Lengte: | 30 M |
|---|---|---|---|
| Vezeltype: | Multimode OM4 | Connectoren: | MPO-12/APC (vrouwelijk) |
| Invoegverlies: | ≤ 0,362 dB | Retourverlies: | ≥ 35 dB |
| Markeren: | NVIDIA 30m MPO glasvezelkabel,Mellanox InfiniBand glasvezelkabel,MPO APC multimode Ethernet-kabel |
||
Productomschrijving
30 meter passieve multimode glasvezelkabel, ontworpen voor InfiniBand- en Ethernet-interconnecties met een hoge bandbreedte.En een stevige LSZH jas.. Mogelijk maakt directe verbinding tussen twin-port OSFP 800G, single-port OSFP 400G, en QSFP112 transceivers in moderne datacenters.
Lange:30 meter (tolerantie +2% x L / -0 voor L≥5m)
Sluiting:MPO-12/APC (Angled Physical Contact) vrouwelijk naar MPO-12/APC vrouwelijk
De NVIDIA MFP7E10-Nxxx-serie bestaat uit passieve optische multimode kabels met MPO-12/APC-connectoren, die gebruikmaken van 8 actieve vezels uit de 12-vezels.De MFP7E10-N030 biedt een standaard lengte van 30 meter, die de maximale afstand vertegenwoordigt die wordt ondersteund door OM3-vezel binnen de serie, waardoor het ideaal is voor eind-van-rijverbindingen of zoneverdeling over grotere datacenteropstellingen.Speciaal ontworpen voor het hogesnelheidsnetwerk-ecosysteem van NVIDIA, ondersteunt 800Gb/s OSFP-transceivers met twee poorten en 400Gb/s single-port OSFP- en QSFP112-modules.De Angle Polished Connector (APC) met 8-graden poets drastisch vermindert de terugslag, waardoor de signaalintegriteit wordt gewaarborgd voor PAM4-modulatie die wordt gebruikt in 50G-, 100G-architecturen per lijn.
Deze Type-B crossover vezel mapping (pin 1 tot pin 12) maakt directe bevestiging tussen transceivers mogelijk zonder extra polariteitsbeheer, waardoor de implementatie wordt vereenvoudigd.Elke kabel is in de fabriek getest op Telcordia GR-1435 en IEC 61754-7 specificaties, waardoor de out-of-the-box betrouwbaarheid wordt gegarandeerd.
- MPO-12/APC vrouwelijke connectoren met uitlijningsholtes
- 8 actieve multimode vezels (50/125 μm) met 4 ongebruikte vezels als sterktelementen
- Crossover Type-B-polariteit: verwijdert de noodzaak van een omkering van het pleistersnoer
- Flexibel rond LSZH (Low Smoke Zero Halogen) /OFNR jasje
- Ondersteunt InfiniBand NDR, Ethernet 400GbE/800GbE en NVLink-protocollen
- Mechanisme voor snel loslaten en veilig paren
- Werktemperatuur: 0°C tot 70°C; opslag: -40°C tot 85°C
- Een laag insertieverliesprofiel geoptimaliseerd voor hogesnelheids-PAM4-signalen
De MPO-12/APC-connector is voorzien van een 8 graden hoek polish, die optische reflectie terug tot een minimum beperkt, wat kan leiden tot instabiliteit van de zender en bit fouten in high-speed links.In tegenstelling tot Ultra Physical Contact (UPC) -connectoren die gewoonlijk worden gebruikt in minder snelle toepassingen, APC zorgt voor terugkeerverlies ≥35 dB, cruciaal voor 100G PAM4 en verder.De topologie van de kabel Type-B (crossover) brengt de zendpaden aan het ene uiteinde in kaart met de ontvangspaden aan de andere kant van de ontvanger., rij 2 tot rij 11, enz. Dit komt overeen met de door IEC 61754-7 aanbevolen standaard MPO-pinout voor directe interconnectie zonder externe adapters.

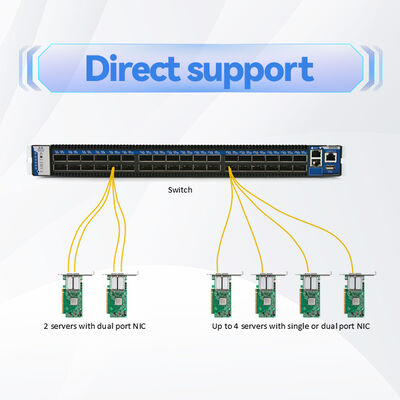

- Switch-to-switch-verbindingen: verbind OSFP-switches (800G) met twee MPO-12/APC-poorten voor geaggregeerde doorvoer over langere spanningen.
- Switch-to-adapter: verbind NVIDIA ConnectX-7 netwerkadapters of BlueField-3 DPU's via OSFP- of QSFP112-transceivers op verlengde afstanden.
- Spine-leaf architecturen in datacenters die een multimode bereik van 50 meter vereisen (met maximaal 4 aansluitpunten).
- High-performance computing (HPC) en opslagdisagregatie met NVLink fabric extensions.
- Aan het eind van de rij geaggregeerd waar maximaal OM3-bereik (30 m) vereist is voor een optimaal topologisch ontwerp.
Ontworpen en gevalideerd voor naadloze interoperabiliteit met NVIDIA-transceivers en netwerkhardware.
| Transceiver / apparaat | Porttype | Gebruiksgeval |
|---|---|---|
| MMA4Z00-NS (twin-port OSFP DR8) | 2x MPO-12/APC | 800Gb/s aan de schakelaarszijde |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400 Gb/s adapter/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s ConnectX-7 / BlueField-3 |
| InfiniBand NDR 400G/800G-switches | OSFP-poorten | High-radix schakelen |
Opmerking: de kabel is strikt compatibel met MPO-12/APC-connectoren.
| Parameter | Waarde |
|---|---|
| Productenummer | MFP7E10-N030 |
| Kabellengte | 30 meter (tolerantie: +2% x L / -0 voor L≥5m) |
| Fibre-telling (actief) | 8 vezels (12-vezel MPO, 4 inactief) |
| Vlakken | Multimode OM3 (standaard voor lengtes ≤ 30 m) |
| Type aansluiting | MPO-12/APC vrouwelijk, eindvlak met weinig verlies |
| Invoegverlies (maximaal) | 00,35 dB + 0,0004 x L (L in meter) → ≤ 0,362 dB typisch |
| Terugkeerverlies (min) | ≥ 35 dB |
| Kabeldiameter | 3.0 ± 0,2 mm |
| Minimale buigradius | 30 mm (dynamisch/statisch) |
| Materiaal voor jassen | LSZH / OFNR, Aqua kleur |
| Werktemperatuur | 0 tot 70 °C |
| Bergingstemperatuur | -40 tot 85 °C |
| Relatieve luchtvochtigheid | 10% tot 85% RH niet-condenserend |
| Polariteitsschema | Type B (crossover) volgens IEC 61754-7 |
| Naleving van de regelgeving | RoHS, CB, cTUVus, CE, FCC klasse A, VCCI, RCM |
De MFP7E10-N030 is de maximale lengte voor OM3-vezels binnen de serie:
| Nummer van het bestelgedeelte | Lange | Typische toepassing |
|---|---|---|
| MFP7E10-N003 | 3 meter | Intra-rack, aangrenzende servers |
| MFP7E10-N005 | 5 meter. | Hoofd van het rek naar midden van het rek |
| MFP7E10-N010 | 10 meter. | met een breedte van niet meer dan 50 mm |
| MFP7E10-N015 | 15 meter. | Verbindingen tussen rijen, standaard rack-to-rack |
| MFP7E10-N020 | 20 meter. | Verlengde verbindingen tussen racks en gangpaden |
| MFP7E10-N030 | 30 meter. | Distributie aan het eind van de rij, maximaal OM3-bereik |
| MFP7E10-N050 | 50 meter. | Maximaal bereik met OM4-vezel |
Alle kabels hebben dezelfde mechanische en optische specificaties, met uitzondering van de lengtetolerantie (voor lengtes ≥ 5 m is de tolerantie +2% x L / -0).Neem de MFP7E10-N050 in overweging die OM4 vezels gebruikt om 50m bereik te bereiken.
- End-to-end validatie:Elke kabel is gekoppeld aan NVIDIA-transceivers voor gegarandeerde interoperabiliteit en linkmarges.
- Lage totale eigendomskosten:Een passief ontwerp elimineert het energieverbruik en vermindert de koelkosten in datacenters.
- Duurzaamheid en veiligheid:LSZH-mantel vermindert giftige dampen bij brand; OFNR is geschikt voor riserinstallaties.
- Precision manufacturing:Fabrieksgepolijste APC-connectoren met een consistente geometrie zorgen voor herhaalbaar laag verlies.
- Garantie en ondersteuning:Directe NVIDIA-compatibiliteit vermindert de probleemoplossingscomplexiteit.
- Verwijder de stofdeksels pas na de installatie om besmetting van de optische eindvlakken te voorkomen.
- Vermijd het overschrijden van de minimale buigradius van 30 mm; nauwe buigingen kunnen leiden tot verlies van microboging en blijvende vezelschade.
- Hoewel de kabel niet geleidend is en ESD-gevoelig is, wordt deze gekoppeld aan ESD-gevoelige transceivers ¢ volgt de standaard ESD-voorzorgsmaatregelen bij het hanteren.
- Vermeng nooit MPO-12/APC (groene schil) met MPO-12/UPC (blauwe schil) connectoren; ongepaste poetsmiddelen zullen niet goed passen en kunnen de uitlijningspijnen beschadigen.
- Gebruik alleen isopropylalcohol en pluisvrije doekjes of speciale MPO-reinigers voor het reinigen van ferrulen.
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesStarsurge ondersteunt industrieën zoals overheid, gezondheidszorg, telecommunicatie en telecommunicatie.VervaardigingHet bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.Met een klantgerichte aanpakStarsurge richt zich op betrouwbare kwaliteit, responsive service en op maat gemaakte oplossingen die klanten helpen efficiënte, schaalbare en betrouwbare netwerkinfrastructuur te bouwen.
Officiële NVIDIA Partner:Starsurge levert echte NVIDIA kabels, transceivers en netwerkcomponenten met volledige transparantie van de toeleveringsketen en snelle levering.

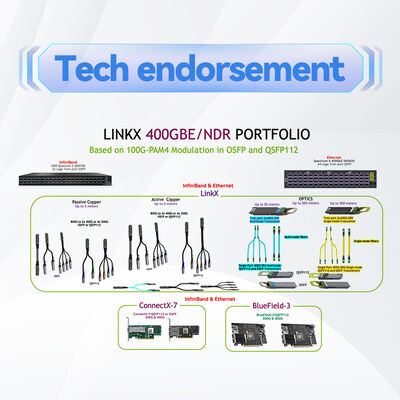

| NVIDIA Transceiver Model | Vormfactor | Versnelling | Kabelcompatibiliteit |
|---|---|---|---|
| MMA4Z00-NS | OSFP met twee poorten | 800 Gb/s (2x400 G) | MFP7E10-Nxxx (dubbele MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400 Gb/s | MFP7E10-Nxxx |
| NVIDIA Quantum-2 / Spectrum-4 switches | OSFP | NDR 400G/800G | MFP7E10-N030 / andere lengtes |
- Bevestig het type aansluiting: MPO-12/APC (vrouwelijk) aan beide uiteinden
- Controleer de verbindingsafstand: 30 m is het maximale bereik van OM3; voor langere afstanden wordt rekening gehouden met MFP7E10-N050 (OM4).
- Zorg ervoor dat transceivers compatibel zijn met Type-B crossover polariteit; NVIDIA-optica vereist Type-B voor directe aansluiting.
- Controleer of uw pleisterpanelen, indien gebruikt, ook MPO/APC zijn en houd de polariteitskaarten bij.
- Bewaar passende MPO-reinigingsmiddelen en stofdeksels voor onderhoud.
- NVIDIA MMA4Z00-NS¢ OSFP 800G DR8-transceiver met twee poorten voor switches
- NVIDIA MMA1Z00-NS400QSFP112 400G DR4-transceiver voor ConnectX-7-adapters
- NVIDIA MFP7E20-serie¢ Actieve optische kabels (AOC) voor een langere bereik
- MPO-12/APC naar MPO-12/APC schotadaptersVoor uitbreiding en montage van panelen
- NVIDIA MFP7E10-N05050m OM4-variant voor uitgebreide toepassingen
- Toepassingsnota: Optische kabels en connectoren voor NDR InfiniBand (beschikbaar bij NVIDIA-ondersteuning)
- IEC 61754-7: Optische vezelverbindingsinrichtingen
- Telcordia GR-1435-CORE: Algemene voorschriften voor meervezel-optische connectoren
