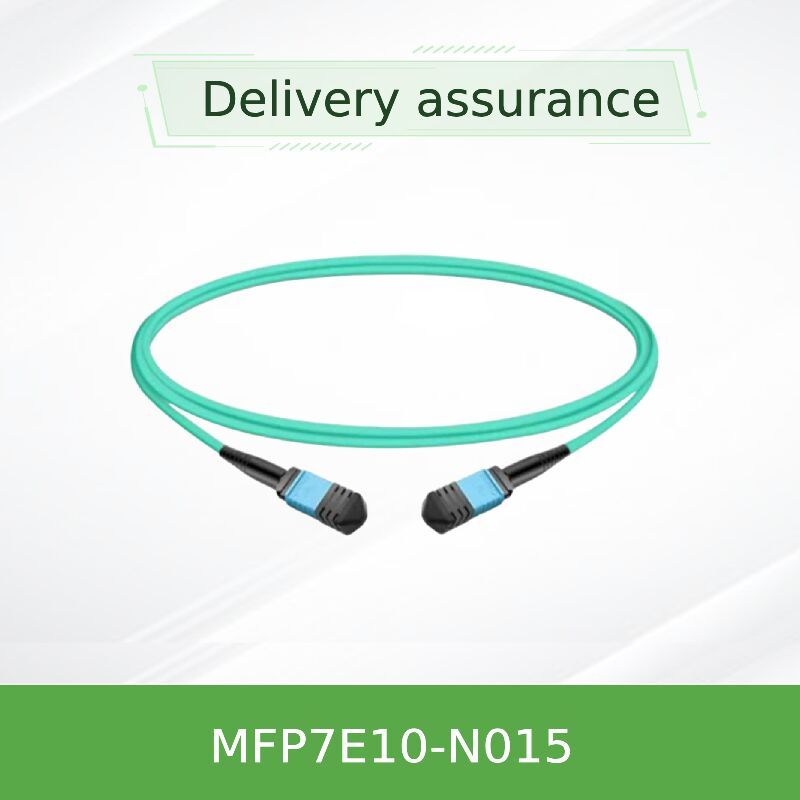

NVIDIA MFP7E10-N015 15m MPO APC Multimode Fiberkabel InfiniBand & Ethernet

De NVIDIA MFP7E10-Nxxx serie bestaat uit passieve optische multimode kabels met MPO-12/APC connectoren, die 8 actieve vezels gebruiken van de 12-vezel array. De MFP7E10-N015 biedt een standaard lengte van 15 meter, ideaal voor inter-rack verbindingen binnen rijen of voor gematigde afstanden tussen switches en servers. Specifiek ontworpen voor NVIDIA's high-speed netwerkecosysteem, ondersteunt het 800Gb/s twin-port OSFP transceivers, evenals 400Gb/s single-port OSFP en QSFP112 modules. De Angled Polished Connector (APC) met 8-graden polijsting vermindert de terugreflectie drastisch, wat de signaalintegriteit waarborgt voor PAM4 modulatie die wordt gebruikt in 50G, 100G per lane architecturen.

Deze Type-B crossover vezelmapping (pin 1 naar pin 12) maakt directe aansluiting tussen transceivers mogelijk zonder extra polariteitsbeheer, wat de implementatie vereenvoudigt. Elke kabel is in de fabriek getest om te voldoen aan de specificaties van Telcordia GR-1435 en IEC 61754-7, wat betrouwbaarheid direct uit de doos garandeert.

• MPO-12/APC vrouwelijke connectoren met uitlijngaten – compatibel met uitlijnpennen van transceivers
• 8 actieve multimode vezels (50/125 µm) met 4 ongebruikte vezels als sterkte-elementen
• Crossover Type-B polariteit: elimineert de noodzaak voor patchkabelomkering
• Flexibele ronde LSZH (Low Smoke Zero Halogen) / OFNR mantel – aqua kleur voor multimode identificatie
• Ondersteunt InfiniBand NDR, Ethernet 400GbE/800GbE en NVLink protocollen
• Push-pull vergrendelingsmechanisme voor snelle ontgrendeling en veilige koppeling
• Bedrijfstemperatuur: 0°C tot 70°C; opslag: -40°C tot 85°C
• Laag invoegverliesprofiel geoptimaliseerd voor high-speed PAM4 signalen

Het MPO-12/APC connector-uiteinde is voorzien van een 8-graden hoekige polijsting, die optische terugreflecties minimaliseert die zenderinstabiliteit en bitfouten in high-speed links kunnen veroorzaken. In tegenstelling tot Ultra Physical Contact (UPC) connectoren die doorgaans in toepassingen met lagere snelheden worden gebruikt, garandeert APC een retouroverlies van ≥35 dB, wat cruciaal is voor 100G PAM4 en hoger. De Type-B (crossover) topologie van de kabel koppelt de zendkanalen aan het ene uiteinde aan de ontvangstkanalen aan de tegenoverliggende transceiver – kanaal 1 (zend) is verbonden met kanaal 12 (ontvangst), kanaal 2 met kanaal 11, enzovoort. Dit komt overeen met de standaard MPO-pinout aanbevolen door IEC 61754-7 voor directe interconnectie zonder externe adapters.

• Switch-naar-switch verbindingen: Verbind twin-port OSFP switches (800G) met twee MPO-12/APC poorten voor geaggregeerde doorvoer.
• Switch-naar-adapter: Verbind NVIDIA ConnectX-7 netwerkadapters of BlueField-3 DPUs via OSFP of QSFP112 transceivers.
• Spine-leaf architecturen in datacenters die een multimode bereik van 50 meter vereisen (met maximaal 4 connectorverbindingen).
• High-performance computing (HPC) en storage disaggregatie met NVLink fabric extensies.
• Inter-rack verbindingen waar een lengte van 10 meter onvoldoende is en 15 meter optimale speling biedt.

Ontworpen en gevalideerd voor naadloze interoperabiliteit met NVIDIA transceivers en netwerkhardware. Compatibel met:

Opmerking: De kabel is strikt compatibel met MPO-12/APC connectoren. Niet koppelen met MPO-12/UPC (blauwe behuizing) connectoren, omdat polijstingsverschillen fysieke schade en signaaldegradatie kunnen veroorzaken.

NVIDIA biedt meerdere lengtes om te voldoen aan verschillende rackdichtheden en campus interconnecties. De MFP7E10-N015 is de aanbevolen keuze voor middelgrote inter-rack afstanden:

Alle kabels delen identieke mechanische en optische specificaties, behalve de lengtetolerantie (voor lengtes ≥5 m, is de tolerantie +2% x L / -0).

• End-to-end validatie: Elke kabel is gekoppeld aan NVIDIA transceivers voor gegarandeerde interoperabiliteit en linkmarges.
• Lage totale eigendomskosten: Passief ontwerp elimineert stroomverbruik, waardoor de koelingskosten in datacenters worden verlaagd.
• Duurzaamheid en veiligheid: LSZH mantel minimaliseert giftige dampen bij brand; OFNR beoordeeld voor riser installaties.
• Precisieproductie: Fabrieksmatig gepolijste APC connectoren met consistente geometrie zorgen voor herhaalbaar laag verlies.
• Garantie en ondersteuning: Directe NVIDIA compatibiliteit vermindert de complexiteit van probleemoplossing.

• Verwijder stofkappen pas op het moment van installatie om contaminatie van optische uiteinden te voorkomen.
• Vermijd het overschrijden van de minimale buigradius van 30 mm; strakke bochten kunnen micro-buigverlies en permanente vezelschade veroorzaken.
• Hoewel de kabel niet-geleidend en ESD-ongevoelig is, koppelt deze aan ESD-gevoelige transceivers – volg standaard ESD-voorzorgsmaatregelen tijdens het hanteren.
• Meng nooit MPO-12/APC (groene behuizing) met MPO-12/UPC (blauwe behuizing) connectoren; verkeerde polijstingen zullen niet correct passen en kunnen de uitlijnpennen beschadigen.
• Gebruik alleen isopropylalcohol en pluisvrije doekjes of speciale MPO-reinigers voor het reinigen van de huls.

Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Opgericht in 2008, bedient het bedrijf wereldwijd klanten met producten zoals netwerkswitches, NIC's, draadloze access points, controllers, kabels en gerelateerde netwerkapparatuur. Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. Het bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering. Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen die klanten helpen bij het bouwen van efficiënte, schaalbare en betrouwbare netwerkinfrastructuur.

Officieel NVIDIA Partner: Starsurge levert originele NVIDIA kabels, transceivers en netwerkcomponenten met volledige transparantie van de toeleveringsketen en snelle levering.

• Bevestig connectortype: MPO-12/APC (vrouwelijk) aan beide uiteinden – groene behuizing.
• Verifieer linkafstand: 15m valt binnen het OM3 bereik (≤30m) en ondersteunt een volledig bereik van 50m indien OM4 wordt gebruikt voor langere varianten.
• Zorg ervoor dat transceivers compatibel zijn met Type-B crossover polariteit; NVIDIA optiek vereist Type-B voor directe aansluiting.
• Controleer of uw patchpanelen, indien gebruikt, ook MPO/APC zijn en de polariteitsmapping behouden.
• Houd geschikte MPO-reinigers en stofkappen op voorraad voor onderhoud.

• NVIDIA MMA4Z00-NS – Twin-port OSFP 800G DR8 transceiver voor switches
• NVIDIA MMA1Z00-NS400 – QSFP112 400G DR4 transceiver voor ConnectX-7 adapters
• NVIDIA MFP7E20 serie – Actieve optische kabels (AOC) voor langer bereik
• MPO-12/APC naar MPO-12/APC bulkhead adapters – Voor extensie en paneelmontage

• Applicatie Notitie: Optische Kabels & Connectoren voor NDR InfiniBand (beschikbaar via NVIDIA support)
• IEC 61754-7: Glasvezel interconnectieapparaten – MPO connector familie
• Telcordia GR-1435-CORE: Algemene Vereisten voor Multi-vezel Optische Connectoren
