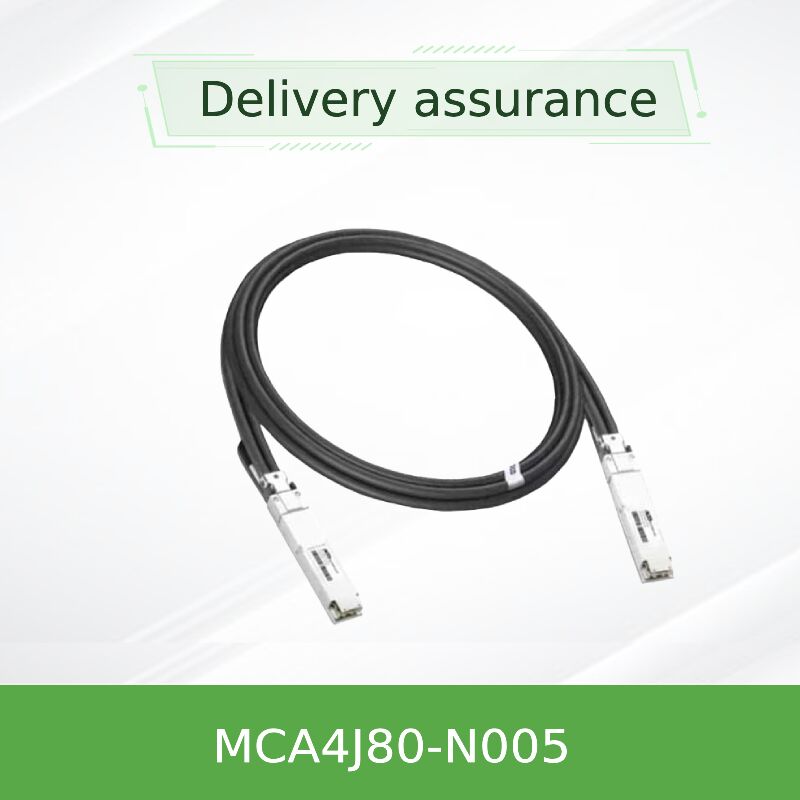

NVIDIA MCA4J80-N005 800Gb/s OSFP Twin-Port Actieve Koperkabel – 5m InfiniBand NDR ACC
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCA4J80-N005 (980-9I602-00N005) |
| Document: | MCA4J80-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Technologie: | Infiniband |
| Type: | Mellanox DAC -kabel | Kabellengte: | 5 meter |
| Naam: | Mellanox DAC Cable Active Copper Cable IB Twin Port NDR 800 GB/S OSFP 5 meter MCA4J80-N005 | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | NVIDIA OSFP koperkabel 800Gb/s,Mellanox InfiniBand NDR kabel 5m,OSFP twin-port actieve koperkabel |
||
Productomschrijving
InfiniBand NDR | 5 meter | 26AWG | 1.5W per uiteinde | OSFP naar 2x400Gb/s OSFP
High-density, ultra-low latency actieve koperkabel voor 800G InfiniBand en Ethernet-netwerken. Ideaal voor switch-naar-switch (Quantum-2) en switch-naar-DGX H100 connectiviteit. NVIDIA-geoptimaliseerde signaalintegriteit, RoHS/LSZH-conform en hot-pluggable.
De NVIDIA MCA4J80-N005 is een high-performance 800Gb/s twin-port OSFP Active Copper Cable (ACC) met ondersteuning voor dubbele 400Gb/s poorten vanuit één 800Gb/s OSFP-interface. Ontworpen voor InfiniBand NDR en Ethernet Spectrum-4 netwerken, gebruikt deze 5 meter lange kabel 26AWG geleiders met geïntegreerde equalizer IC's om het bereik te vergroten met behoud van ultra-lage latentie (passief-achtig) en slechts 1,5W maximaal stroomverbruik per uiteinde. Het maakt deel uit van de NVIDIA MCA4J80-serie, die betrouwbare, kosteneffectieve interconnects biedt voor datacenters van de volgende generatie.
ACC-technologie combineert de robuustheid van koper met actieve signaalconditionering om 5 meter lange verbindingen te realiseren zonder de complexiteit van optische transceivers. De MCA4J80-N005 beschikt over ingebouwde EEPROM voor identificatie van het hostsysteem, ondersteunt de hot-pluggable OSFP MSA-vormfactor en past zich automatisch aan het InfiniBand- of Ethernet-protocol aan, afhankelijk van de aangesloten switch.
In tegenstelling tot passieve DAC-kabels die beperkt zijn tot sub-3m lengtes bij 800G snelheden, bevat de MCA4J80-serie een pre-emphasis equalizer IC in elke connectorbehuizing, waardoor het bereik effectief wordt uitgebreid tot 5 meter met behoud van signaalintegriteit. Het resultaat is bijna nul toegevoegde latentie en een fractie van het vermogen vergeleken met actieve optische kabels (AOC's). NVIDIA stemt elke lengte af om signaalruis en back-reflecties te minimaliseren, wat zorgt voor een robuuste werking in dichtbevolkte InfiniBand NDR-netwerken. De ACC-firmware is protocolbewust en schakelt automatisch tussen InfiniBand en Ethernet zonder handmatige configuratie.
Deze kabel is ontworpen met 30AWG voor 3m/4m varianten en dikker 26AWG voor de 5m (N005) versie, wat het invoegverlies vermindert en voldoet aan strikte InfiniBand-specificaties.
- Verbinden van NVIDIA Quantum-2 (800Gb/s) switches in spine-leaf topologieën tot 5 meter.
- Switch-naar-server links: DGX H100 systemen naar Quantum-2 of Spectrum-4 switches.
- InfiniBand NDR-netwerken die dichte, goedkope, energiezuinige interconnects vereisen voor AI/ML-clusters.
- Ethernet 800GbE naar 2x400GbE breakout-toepassingen in Spectrum-4 gebaseerde omgevingen.
- Datacenter TOR naar aangrenzende racks waar optische transceivers niet nodig zijn.
Ontworpen voor naadloze integratie binnen NVIDIA's versnelde computer- en netwerkstacks. Ondersteunde platforms zijn onder andere:
- NVIDIA Quantum-2 InfiniBand switches (bijv. QM9700-serie)
- NVIDIA Spectrum-4 Ethernet switches (SN5000-serie)
- NVIDIA DGX H100 / DGX A100 systemen met OSFP-cages
- Elke industrie-standaard OSFP-poort die voldoet aan OSFP MSA en 100G-PAM4 (800G/400G) ondersteunt
| Parameter | Specificatie |
|---|---|
| Datasnelheid | 800Gb/s aggregaat (2x400Gb/s twin-port) met 8x 100G-PAM4 modulatie |
| Connector Type | OSFP (Octal Small Formfactor Pluggable) naar 2x OSFP (twin-port) |
| Kabellengte | 5 meter (N005 variant) |
| Draadmaat | 26AWG (2x8 paren) |
| Kabeldiameter | 8,9 mm ±0,03 mm |
| Stroomverbruik | 1,5 Watt max per uiteinde, typisch 1,2W |
| Voedingsspanning | 3,3V ±5% (3,135V – 3,465V) |
| Bedrijfstemperatuur Kast | 0°C tot +70°C |
| Opslagtemperatuur | -40°C tot +85°C |
| Karakteristieke Impedantie | 100Ω ±10% |
| Propagatievertraging | ≤ 4,5 ns/m |
| Minimale Buigradius (enkel, ver van connector) | 5x kabeldiameter (~44,5 mm) |
| Minimale Buigradius (herhaald/ver) | 10x kabeldiameter (~89 mm) |
| Assemblage buigradius (nabij connector) | 10x kabeldiameter |
| Mantelmateriaal | LSZH (Low Smoke Zero Halogen) |
| Regelgevingsconformiteit | RoHS, CE, FCC Klasse A, UKCA, CB, TUV, RCM, VCCI |
| Bestelnummer | Beschrijving | Lengte | AWG | Kabeltype |
|---|---|---|---|---|
| MCA4J80-N003 | NVIDIA Active Copper Cable, IB twin-port NDR, 800Gb/s, OSFP | 3m | 30AWG | Standaard rond |
| MCA4J80-N004 | NVIDIA Active Copper Cable, IB twin-port NDR, 800Gb/s, OSFP | 4m | 30AWG | Standaard rond |
| MCA4J80-N005 | NVIDIA Active Copper Cable, IB twin-port NDR, 800Gb/s, OSFP, 5m, 26AWG | 5m | 26AWG | Rond, hogere gauge |
| MCA4J80-N003-FLT | Platte bovenkant kabel, 3m, OSFP naar 2xOSFP, voor DGX H100 specifieke routing | 3m | 30AWG | Platte bovenkant |
| MCA4J80-N003-FTF | Plat naar gevinde bovenkant, 3m | 3m | 30AWG | Hybride |
Hong Kong Starsurge Group biedt volledige levenscyclusondersteuning, inclusief pre-sales consultatie, compatibiliteitsvalidatie, wereldwijde verzending en technische ondersteuning na verkoop. Ons ervaren team werkt samen met bedrijven, onderzoeksinstellingen en datacenterexploitanten om NVIDIA-netwerkoplossingen met vertrouwen te implementeren. Wij bieden:
- Aangepaste kabellengte / etiketteringsverzoeken (onder voorbehoud van MOQ).
- FAE (Field Application Engineer) ondersteuning voor grootschalige integratie.
- Garantie- en RMA-diensten in lijn met de productnormen van NVIDIA.
- BOM-consolidatie voor netwerkhardware — switches, NIC's, kabels, transceivers.
ESD Gevoelig: Gebruik altijd ESD-aardingsbanden en ESD-veilige vloer bij het plaatsen of verwijderen van kabels. Connectoren worden geleverd met beschermkappen — verwijder deze pas onmiddellijk voor installatie. Vermijd buigen buiten de gespecificeerde minimale buigradius, vooral nabij de achterbehuizing. Zorg ervoor dat de kabelroutering de trekbelasting of knijpkracht niet overschrijdt. Raadpleeg voor gedetailleerde installatie de NVIDIA Cable Management Guidelines Application Note.
Het product is RoHS, CE, FCC Klasse A gecertificeerd. Het is bedoeld voor commercieel gebruik in datacenters; in woonomgevingen kan het storingen veroorzaken, en gebruikers moeten dit op eigen kosten corrigeren.
Opgericht in 2008, Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Wij bedienen wereldwijde klanten met producten zoals netwerkswitches, NIC's, draadloze toegangspunten, controllers, hogesnelheidskabels en aanvullende netwerkapparatuur. Onze ervaren verkoop- en technische teams ondersteunen overheids-, gezondheidszorg-, productie-, onderwijs-, financiële en zakelijke sectoren. Starsurge levert ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling en meertalige wereldwijde levering. Met een klantgerichte filosofie bieden wij betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen om efficiënte, schaalbare netwerkinfrastructuur te bouwen.
Als geautoriseerde partner van toonaangevende merken, waaronder NVIDIA / Mellanox, garandeert Starsurge originele producten met volledige traceerbaarheid en snelle levertijden.
800Gb/s (2x400Gb/s)
5 meter (26AWG)
1,5W per uiteinde
~4,5ns/m propagatie
OSFP (twin-port breakout)
0°C tot +70°C
| NVIDIA Switch / Systeem | Poort Type | Compatibiliteit met MCA4J80-N005 |
|---|---|---|
| Quantum-2 QM9700 / QM9790 | OSFP 800G (NDR) | Volledig compatibel, directe verbinding |
| Spectrum-4 SN5000-serie | OSFP 800G Ethernet | Ja, automatische protocoldetectie |
| DGX H100 (8-GPU) | OSFP 400G/800G | Compatibel met gebruik van 2x400Gb/s poorten per kabel |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | Afhankelijk van adaptertype; voor NDR400 naar 800G switch gebruik juiste breakout mapping |
- Bevestig dat de switch of server OSFP-cages heeft die 800G of 2x400G breakout ondersteunen.
- Controleer de benodigde lengte: MCA4J80-N005 = 5m; voor kortere afstanden overweeg N003 of N004.
- Zorg ervoor dat de buigradius van de kabel past in de rack-indeling (minimaal 89 mm nabij connectoren).
- Verifieer het protocol (InfiniBand of Ethernet) — geen configuratie nodig, maar zorg ervoor dat het switchprofiel overeenkomt.
- ESD-voorzorgsmaatregelen: getraind personeel, geaard milieu.
3m, 30AWG, standaard rond, 1,5W per uiteinde
Platte bovenkant 3m voor minder ruimte (DGX H100 specifiek)
Passieve DAC tot 2,5m, QSFP-DD/OSFP opties
32 OSFP poorten 800Gb/s NDR InfiniBand
- NVIDIA Cable Management Guidelines & FAQ Application Note
- OSFP MSA Specificatie Rev 1.12 Overzicht
- InfiniBand NDR Performance Tuning Guide
- FCC Klasse A & EMC-nalevingsnotities voor datacenterinstallaties
