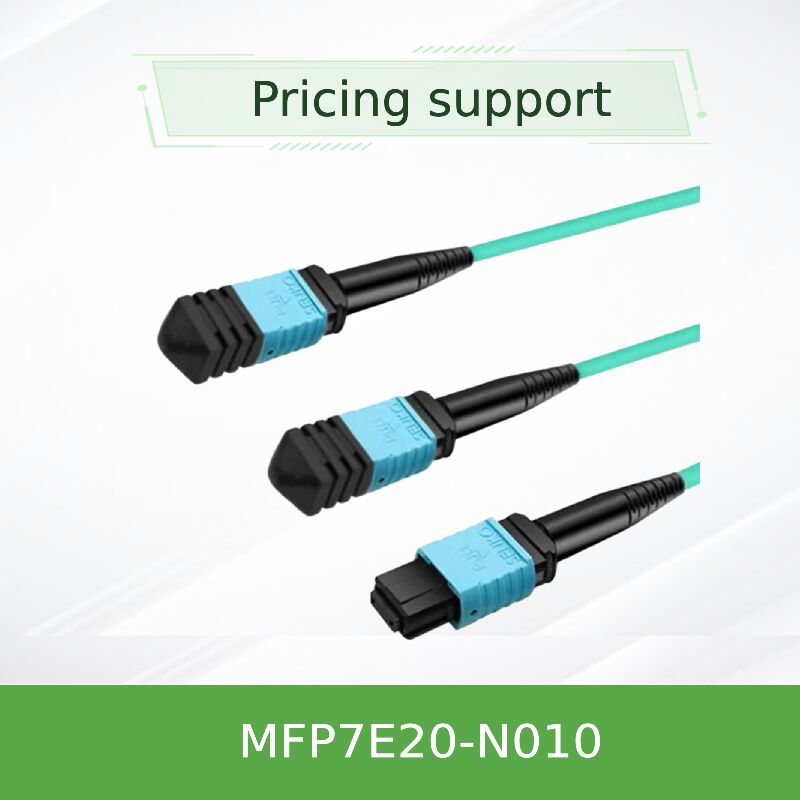

NVIDIA MFP7E20-N010 10m passieve glasvezel splitter kabel. MPO-12/APC tot 2xMPO-12/APC voor 400G/800G InfiniBand.
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E20-N010 |
| Document: | MFP7E20-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MFP7E20-N010 | Materiaal Vorm: | Ronde draad |
|---|---|---|---|
| Toegestane treksterkte: | 1000N <10000N | Certificering: | RoHS, CE, ISO9001, VDE, CCC |
| materiaal van de schede: | PVC | Lengte: | 10m |
| Gegevenssnelheid: | 400 GB/S | Oorsprong: | India / Israël / China |
| Markeren: | NVIDIA 10m passieve glasvezel splitter kabel,MPO-12 APC 400G InfiniBand-kabel,NVIDIA MPO-12 splitter met garantie |
||
Productomschrijving
NVIDIA MFP7E20-N010 10m Optische Splitterkabel
MPO-12/APC naar Dual MPO-12/APC | 8-vezelig Multimode voor 400G/800G InfiniBand & Ethernet
De NVIDIA MFP7E20-N010 is een nauwkeurig ontworpen passieve glasvezelsplitterkabel, ontworpen voor datacenters met hoge dichtheid voor 400 Gb/s en 800 Gb/s. Het maakt naadloze connectiviteit mogelijk van twin-port OSFP-transceivers naar dual 400 Gb/s OSFP- of QSFP112-transceivers, ter ondersteuning van NDR InfiniBand en 400 GbE-toepassingen met een bereik van 10 meter.
Belangrijkste feiten in één oogopslag
| Productnummer | MFP7E20-N010 |
| Kabellengte | 10 meter (32,8 voet) |
| Connectortype | 1x MPO-12/APC (vrouwelijk) naar 2x MPO-12/APC (vrouwelijk) |
| Vezeltype | 8-vezelig Multimode 50/125μm (OM3 voor ≤30m, OM4 voor >30m) |
| Toepassing | Split twin-port OSFP (800G) naar dual 400G OSFP/QSFP112 |
| Mantelclassificatie | LSZH (Low Smoke Zero Halogen) / OFNR, Aqua |
Productoverzicht
De NVIDIA MFP7E20-N010 maakt deel uit van de MFP7E20-serie passieve optische splitterkabels, speciaal ontworpen voor de volgende generatie InfiniBand NDR en 400G Ethernet-netwerken. Deze kabel van 10 meter heeft een 1:2 fan-out configuratie, waarbij één MPO-12/APC-connector wordt omgezet in twee MPO-12/APC-connectoren, waardoor twin-port OSFP-transceivers (800 Gb/s) kunnen worden aangesloten op twee afzonderlijke 400 Gb/s transceivers (OSFP of QSFP112) in ConnectX-7 adapters of BlueField-3 DPUs.
Door gebruik te maken van 8 actieve vezels (4 zenden, 4 ontvangen) met Type-B crossover-bedrading, zorgt de kabel voor een correcte rij-mapping (Pin 1 → Pin 12) voor optimale signaalintegriteit. De schuine fysieke contact (APC) polijsting (8-graden hoek) minimaliseert optische terugreflectie, wat cruciaal is voor snelle PAM4-modulatieschema's die worden gebruikt in 200G per rij-transmissie.
Belangrijkste kenmerken
- 1:2 Fan-Out Splitter Ontwerp: Converteert één twin-port OSFP (800G) naar twee onafhankelijke 400G-verbindingen.
- MPO-12/APC Connectoren: Schuine polijsting (8°) vermindert terugreflectie voor superieure signaalkwaliteit in snelle optische verbindingen.
- Type-B Crossover Bedrading: Zorgt voor een correcte rij-uitlijning (Pin 1 tot Pin 12) per transceiver optische rij-toewijzing.
- 8 Actieve Vezels: 4 vezels voor zenden, 4 voor ontvangen; 4 inactieve vezels dienen als verstevigingsleden.
- Hoge Duurzaamheid Constructie: Flexibele ronde LSZH-mantel met push-pull vergrendeling voor eenvoudige installatie en ontgrendeling.
- Industriële Conformiteit: Voldoet aan IEC 61754-7, GR-1435 en Telcordia-normen voor betrouwbaarheid.
- Protocol Agnostisch: Ondersteunt InfiniBand NDR/HDR, Ethernet 400GbE en NVLink-protocollen.
Optische Technologie & Signaalintegriteit
De MFP7E20-N010 maakt gebruik van MPO-12/APC connectoren met een 8-graden schuine eindvlak. Deze precisiepolijsting vermindert optisch retourverlies (≥35 dB) aanzienlijk, waardoor signaalvervorming door gereflecteerd licht dat de laserbron opnieuw binnenkomt, wordt voorkomen. Dit is met name cruciaal voor PAM4-modulatie die wordt gebruikt in 200G per rij-transmissie, waar de signaal-ruisverhouding van het grootste belang is.
Het Type-B crossover-schema zorgt ervoor dat de zendvezel van Rij 1 aan de switch-zijde overeenkomt met de ontvangende fotodetector aan Rij 12 aan de adapter-zijde, waardoor de juiste optische kanaaltoewijzing over de verbinding behouden blijft.
Invoegverlies: ≤ 0,35 + 0,0004 x L (dB) waarbij L = lengte in meters, wat zorgt voor voorspelbare prestaties over de afstand van 10 meter.
Typische Implementaties
- Leaf-Spine Verbindingen: Verbinding van NVIDIA Quantum-2 switches (met twin-port OSFP) met compute nodes met ConnectX-7 adapters.
- AI Trainingsclusters: Koppelen van 800G switch-poorten aan dual 400G GPU-serverinterfaces.
- Opslagsystemen: Interconnectie van high-performance opslag met BlueField-3 DPUs.
- Data Center Top-of-Rack: Fan-out van core switches met hoge dichtheid naar meerdere ToR-switches of servers.
- Multi-Protocol Omgevingen: Gemengde InfiniBand en Ethernet-netwerken met compatibele transceivers.
Compatibiliteit & Transceiver Koppeling
De MFP7E20-N010 is ontworpen om te werken met NVIDIA's portfolio van snelle optische transceivers:
| Einde | Compatibele Transceivers | Toepassing |
|---|---|---|
| Enkele MPO-12/APC Einde | MMA4Z00-NS (twin-port OSFP DR8) | Switch-zijde (800G) |
| Dubbele MPO-12/APC Einden | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Adapter-zijde (elk 400G) |
Opmerking: Beide poorten van een twin-port OSFP-transceiver moeten hetzelfde kabeltype gebruiken (beide splitter of beide recht). Mengen is niet toegestaan.
Compatibiliteitsmatrix
| Platform | Compatibiliteit |
|---|---|
| NVIDIA Quantum-2 QM9700/QM9790 Serie | ✓ Ja (met twin-port OSFP transceivers) |
| NVIDIA ConnectX-7 Adapters | ✓ Ja (met OSFP of QSFP112 cages) |
| NVIDIA BlueField-3 DPUs | ✓ Ja (met geschikte transceivers) |
| Externe 400G Switches | ✓ Bij gebruik van compatibele 400G OSFP/QSFP112 transceivers |
Technische Specificaties
| Categorie | Detail |
|---|---|
| Onderdeelnummer | MFP7E20-N010 |
| Beschrijving | NVIDIA passieve glasvezelkabel, MMF, MPO-12/APC naar 2x MPO-12/APC, 10m |
| Connectortype | MPO-12/APC vrouwelijk (beide uiteinden), groene behuizing |
| Aantal vezels | 8 actieve vezels (4 Tx, 4 Rx) + 4 inactieve verstevigingsleden |
| Vezeltype | Multimode 50/125μm (OM3 voor ≤30m, OM4 voor >30m) |
| Kabellengte | 10 meter (tolerantie: +0,1/-0m) |
| Diameter kabel | 3,0 ± 0,2 mm |
| Minimale buigradius | 30 mm (overal op de kabel) |
| Mantelmateriaal | LSZH (Low Smoke Zero Halogen), OFNR, Aqua kleur |
| Invoegverlies (IL) | ≤ 0,35 + 0,0004 x L dB (L=lengte in meters) |
| Retourverlies (RL) | ≥ 35 dB |
| Bedradingstopologie | Gekruist (Type B) |
| Bedrijfstemperatuur | 0°C tot 70°C |
| Opslagtemperatuur | -40°C tot 85°C |
| Vochtigheid (Bedrijf) | 10% tot 85% RV (niet-condenserend) |
| Regelgevende Conformiteit | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Laser Veiligheidsklasse | Klasse I (IEC 60825-1, 21 CFR 1040) |
| EMC Conformiteit | CE, FCC Klasse A, ICES, RCM, VCCI |
Selectiegids: MFP7E20 Serie Lengte Opties
| Onderdeelnummer | Lengte | Typisch Gebruiksscenario |
|---|---|---|
| MFP7E20-N003 | 3m | Verbindingen binnen dezelfde rack |
| MFP7E20-N005 | 5m | Aangrenzende rack verbindingen |
| MFP7E20-N007 | 7m | Verbindingen binnen een rij |
| MFP7E20-N010 | 10m | Cross-row / einde van rij |
| MFP7E20-N015 | 15m | Cross-aisle verbindingen |
| MFP7E20-N020 | 20m | Meerdere racks uit elkaar |
| MFP7E20-N030 | 30m | Einde van rij naar server racks |
| MFP7E20-N050 | 50m | Door het datacenter (met OM4) |
Voordelen van MFP7E20-N010
- Geoptimaliseerd 10m Bereik: Ideaal voor typische rack-naar-rack afstanden in moderne datacenters.
- NVIDIA-Gekwalificeerde Prestaties: Fabriek getest om out-of-the-box betrouwbaarheid en conformiteit met InfiniBand NDR-specificaties te garanderen.
- Ruimte-efficiënt Ontwerp: Flexibele 3 mm ronde mantel met push-pull lipjes vereenvoudigt kabelbeheer en installatie.
- Toekomstbestendig: Ondersteunt 200G per vezel PAM4-modulatie, klaar voor de volgende generatie 1.6T implementaties.
- Veiligheidsconform: LSZH-mantel vermindert giftige emissies bij brand, ideaal voor afgesloten datacenterruimtes.
Service & Ondersteuning door Hong Kong Starsurge
Als ervaren leverancier van netwerkinfrastructuur sinds 2008, zorgt Starsurge ervoor dat uw bekabelingsbehoeften volledig worden ondersteund:
- Originele NVIDIA optische kabels met volledige traceerbaarheid.
- Pre-sales technische begeleiding bij kabellengte en transceiver matching.
- Wereldwijde verzending met veilige verpakking.
- Post-sales ondersteuning en garantiebijstand.
- Kortingen op bulkorders en aanvragen voor aangepaste lengtes zijn welkom.
Koperschecklist
- Verifieer transceiver compatibiliteit (twin-port OSFP aan de switch-zijde, 400G OSFP/QSFP112 aan de adapter-zijde).
- Bevestig de vereiste kabellengte: 10m is geschikt voor de meeste afstanden binnen de rij.
- Zorg ervoor dat MPO-12/APC connectoren worden gebruikt (groene behuizing) - niet compatibel met UPC (blauwe behuizing).
- Plan voor de juiste reinigingsmiddelen en stofkapbeheer tijdens de installatie.
- Controleer de operationele omgeving: 0°C tot 70°C, vochtigheid 10-85% niet-condenserend.
Handelings- & Installatie Voorzorgsmaatregelen
- Houd stofkappen erop tot onmiddellijk voor het inbrengen om besmetting van de connector te voorkomen.
- Reinig altijd zowel kabelconnectoren als transceiver-receptacles met geschikte optische reinigers voordat u ze koppelt.
- Vermijd strakke bochten – houd de buigradius ≥30 mm aan om vezelschade en signaalverlies te voorkomen.
- ESD-voorzorgsmaatregelen – hoewel de kabel zelf passief is, wordt deze aangesloten op ESD-gevoelige transceivers; gebruik geaarde werkstations.
- Meng APC en UPC connectoren niet – het 8° hoekverschil voorkomt correct koppelen en kan connectoren beschadigen.
- Houd uit de buurt van vloeistoffen en overmatig stof.
Veelgestelde Vragen
A: De MFP7E20-serie is een 1:2 splitterkabel die speciaal is ontworpen voor twin-port OSFP-transceivers. Het splitst één MPO-12/APC-connector naar twee aparte MPO-12/APC-connectoren, waardoor een 800G switch-poort kan worden aangesloten op twee 400G-apparaten. Een standaard trunkkabel zou een één-op-één connectiviteit hebben.
A: Ja, de kabel is protocol-agnostisch. Wanneer gebruikt met geschikte transceivers, ondersteunt het 200G (met 2 vezels per richting) en is het achterwaarts compatibel met lagere snelheden, mits de transceivers MPO-12/APC-interfaces gebruiken.
A: Ja, 10m is doorgaans voldoende voor verbindingen binnen dezelfde rij of tussen aangrenzende rijen, rekening houdend met verticaal kabelbeheer en routing via bovengrondse kabelgoten.
A: NVIDIA biedt een beperkte garantie van 1 jaar. Starsurge biedt aanvullende ondersteuning voor garantieclaims en vervangingen.
A: De kabeluiteinden zijn gelabeld met '1' en '2' op de splitter-staarten voor identificatie. De Type-B crossover-bedrading is vooraf geconfigureerd; er is geen speciale oriëntatie nodig naast het matchen van connectoren met transceivers.
