NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC 100GbE actieve optische kabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFA1A00-C015 |
| Document: | MFA1A00-xxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Doorlooptijd: | Volgens de voorraad |
| Technologie: | Ethernet | Maximale snelheid: | 100 gbe |
| Lengte: | 15m | Connectortype: | QSFP28 |
| Markeren: | NVIDIA QSFP28 actieve optische kabel,100GbE MMF-optische kabel,NVIDIA 100G AOC met garantie |
||
Productomschrijving

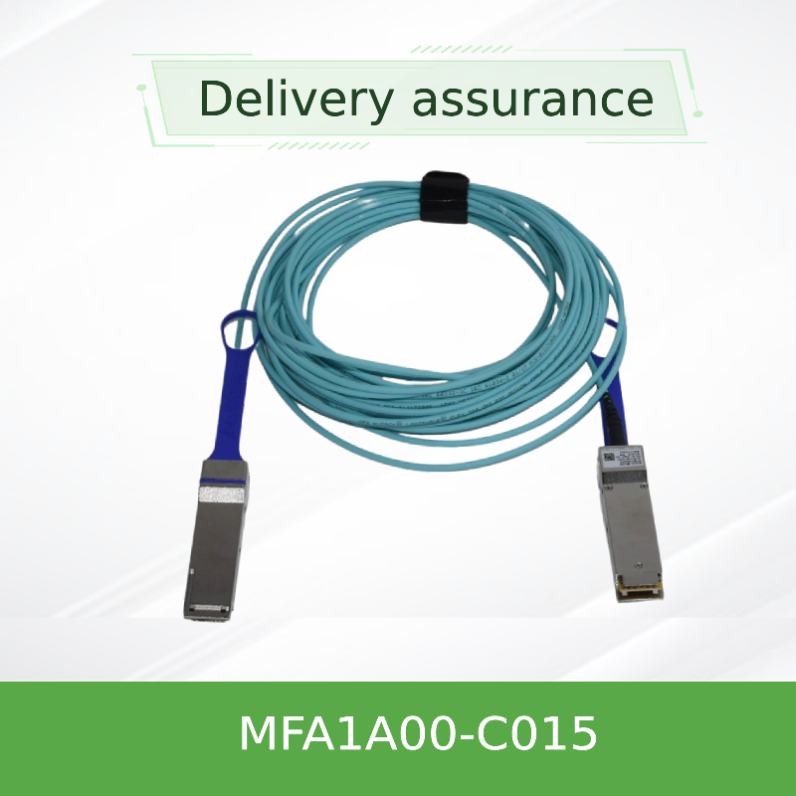

NVIDIA MFA1A00-C015 100G QSFP28 MMF AOC
High-performance 100Gb/s QSFP28 actieve optische kabel ontworpen voor korte tot middellange afstandsverbindingen in datacenters, met ondersteuning voor 100 Gigabit Ethernet en InfiniBand EDR-systemen.
Productoverzicht
De NVIDIA MFA1A00-C015 is een QSFP28 VCSEL-gebaseerde actieve optische kabel die 100Gb/s totale bandbreedte biedt via multimode vezels.elk werkt tot 25Volledig in overeenstemming met de SFF-8665 en SFF-8636 normen, ondersteunt deze kabel warm aansluitbare installatie en I2C-beheer met een typisch stroomverbruik van slechts 2.2W per uiteinde.
Belangrijkste kenmerken
- Gegevenssnelheid: maximaal 100 Gb/s (4× 25,78 Gb/s NRZ)
- Protocolondersteuning: 100GbE, InfiniBand EDR
- Bereik: tot 100 m over multimode vezels
- Laag vermogen: 2,2 W typisch per uiteinde (met retiming)
- warm aansluitbare QSFP28-vormfactor, SFF-8665-conform
- SFF-8636 I2C-interface met digitale diagnostische monitoring
- Programmeerbare Rx-uitgangsamplitude en voor-accent, Tx-invoer-equalizator
- RoHS-conform, klasse 1 laserveiligheid
Technologie en ontwerp
De MFA1A00-C015 maakt gebruik van VCSEL-technologie op een golflengte van 850 nm in combinatie met hogesnelheid multimode vezels.een superieure signaalintegriteit mogelijk makenDe kabel integreert digitale diagnostische bewaking voor real-time tracking van optische kracht, temperatuur, spanning en bias current.Programmeerbare Tx-equalisatie en Rx-uitgangsamplitude/pre-emphasis maken fijne afstemming mogelijk voor verschillende toestanden van het hostbord. LSZH-jas zorgt voor veiligheid in datacenteromgevingen.
Typische uitzendingen
- 100GbE datacenters: verbinding van top-of-rack switches met servers en opslagsystemen
- InfiniBand EDR-fabrieken: High-performance computing clusters die een laag latency interconnect vereisen
- Aanbieders van clouddiensten: kosteneffectieve 100G-connectiviteit voor publieke en private clouds
- AI/ML-trainingsclusters: verbindingen met een hoge bandbreedte en lage latentie voor GPU-gebaseerde systemen
- Bedrijfscampusnetwerken: aggregatieverbindingen tussen distributie- en kernswitches
Verenigbaarheid
Switches: NVIDIA Spectrum-serie, NVIDIA Quantum-serie en andere QSFP28-uitgeruste switches die 100GbE of InfiniBand EDR ondersteunen.
Adapters / DPU's: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 met QSFP28-poorten.
Protocolen: 100GbE (IEEE 802.3bm) en InfiniBand EDR.
Compatibiliteit is systeemafhankelijk; voor gevalideerde configuraties zie het productkwalificatieverslag op systeemniveau.
Specificaties
| Parameter | Waarde |
|---|---|
| Productsoort | Actieve optische kabel (AOC), QSFP28 |
| Gegevenspercentage | 100 Gb/s (4 × 25,78 Gb/s NRZ) |
| Vlakken | Multimode (MMF) |
| Waallengte | 850 nm VCSEL |
| Bereik (OM3/OM4) | Tot 100 m |
| Voedingsspanning | 3.3V (3.135V - 3.465V) |
| Energieverspilling (per uiteinde, geen retiming) | 1.5W typisch / 1.8W max |
| Vermogenverlies (per uiteinde, met retiming) | 2.2W typisch / 2,5W max |
| Temperatuur van de behuizing | 0 °C tot 70 °C |
| Bergingstemperatuur | -40 °C tot 85 °C |
| Relatieve luchtvochtigheid | 5% tot 85% |
| Type aansluiting | QSFP28 (conform SFF-8665) |
| Beheerinterface | I2C (SFF-8636) met DDM |
| Digitale diagnostiek (DDM) | Tx/Rx vermogen, temperatuur, spanning, biasstroom |
| Bitfoutpercentage (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regulering | CB, cTUVus, CE, FCC klasse A, ICES, RCM, VCCI, klasse 1-laser |
| Lange (C015) | 15 meter. |
Voor lagere bitrates (zonder retiming) wordt het stroomverbruik verlaagd.
Selectiegids
| Nummer van het bestelgedeelte | Beschrijving | Lange | Protocol |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Voor InfiniBand EDR-varianten, gebruik de MFA1A00-Exxx-serie. Voor 100GbE, gebruik de MFA1A00-Cxxx-serie. Andere lengtes beschikbaar op aanvraag.
Voordelen
- Uitgebreid bereik: aanzienlijk langer dan passieve koper-DAC's, tot 100 m
- Laag energieverbruik: 2,2 W per eind vermindert het totale energiebudget van het datacenter
- Flexible rate support: Selecteerbare retiming ondersteunt zowel 25G als lagere bitrates
- Robuuste signaalintegriteit: Programmeerbare gelijkstelling en retiming zorgen voor betrouwbare verbindingsprestaties
- Eenvoudige inzet: warm aansluitbare QSFP28-vormfactor met push-pull-slot
- Digitale diagnostiek: real-time monitoring van de gezondheid en prestaties van de verbinding
Vaak gestelde vragen
V: Wat is het verschil tussen AOC en DAC?
A: Een AOC (Active Optical Cable) maakt gebruik van glasvezel met geïntegreerde transceivers om een langer bereik (tot 100 m) te bereiken dan passieve koper-DAC's (meestal ≤ 5 m).terwijl het een lager gewicht en een betere EMI-immuniteit biedt.
V: Kan ik deze kabel gebruiken met InfiniBand EDR-switches?
A: Ja, de MFA1A00-serie ondersteunt zowel InfiniBand EDR (E-serie) als 100GbE (C-serie).
V: Wat is het verschil tussen C-serie en E-serie?
A: De C-serie is geoptimaliseerd voor 100GbE-toepassingen, terwijl de E-serie is geoptimaliseerd voor InfiniBand EDR. Beide gebruiken dezelfde fysieke hardware, maar kunnen verschillende firmware-configuraties hebben.
V: Wat is de minimale buigradius van deze kabel?
A: De minimale bochtradius is 30 mm.
V: Kan de kabel warm worden aangesloten?
A: Ja, het is volledig warm aansluitbaar en ondersteunt live in- en verwijdering zonder het gastheerstelsel uit te zetten.
V: Wat is het stroomverbruik zonder retiming?
A: Zonder retiming bedraagt het energieverbruik 1,5 W per uiteinde, waardoor het ideaal is voor toepassingen met een lagere snelheid of energiegevoeligheid.
Voorzorgsmaatregelen bij gebruik
- Houd tot de installatie beschermende stofdeksels op verbindingen om besmetting te voorkomen
- Gebruik vóór het paren goedgekeurde optische verbindingsreinigers om een laag invoegverlies te garanderen
- Vermijd het buigen van de kabel strakker dan de minimale buigradius van 30 mm
- Naleving van standaard ESD-voorzorgsmaatregelen tijdens installatie en behandeling
- Niet trekken aan de connectoren; gebruik de trek-tab of vergrendeling voor het inbrengen / verwijderen
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.We hebben klanten wereldwijd bediend met netwerkapparatuur inclusief switches.Onze ervaren verkoop- en technische teams ondersteunen diverse industrieën zoals overheid, gezondheidszorg, productie, onderwijs,We leveren op maat gemaakte oplossingen, wereldwijde logistiek en meertalige ondersteuning - allemaal gebaseerd op een klant-eerste toewijding aan betrouwbaarheid, prestaties en schaalbaarheid.
Belangrijkste feiten
| Deelnummer | MFA1A00-C015 |
| Form factor | De in punt 1 bedoelde parameters zijn: |
| Gegevenspercentage | 100 Gb/s (4 × 25 G NRZ) |
| Lange | 15 m |
| Protocol | 100GbE |
| Vermogen (met retiming) | 2.2W typisch / eind |
| Bereik | Tot 100 m |
| Jacket | LSZH, Aqua |
Compatibiliteitsmatrix
| Typ van apparaat | Ondersteunde platformen |
|---|---|
| Ethernet-switches | NVIDIA Spectrum SN2000/SN3000/SN4000 serie, 100G switches van derden |
| InfiniBand-schakelaars | NVIDIA Quantum, SB7800, SB7900 serie (met E-serie varianten) |
| Adapters / DPU's | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Derden | QSFP28-uitgeruste schakelaars die 100G ondersteunen (naleving controleren) |
Checklijst van de koper
- Bevestig dat uw schakelaar/adapterpoort QSFP28 en 100G NRZ ondersteunt
- Verifieer de vereiste kabellengte (C015 = 15m)
- Zorg ervoor dat uw systeem het vereiste protocol ondersteunt (100GbE of InfiniBand EDR)
- Bepaal of het opnieuw timen vereist is voor uw toepassing (standaard ingeschakeld voor 100G)
- Controleer het energiebudget en de koeling van de QSFP28-module
- Herziening van het kwalificatierapport op systeemniveau voor gevalideerde configuraties
