NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 Optische Transceiver MPO-12 APC 50m OM4
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E20-N010 |
| Document: | MFP7E20-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MFP7E20-N010 | Materiaal Vorm: | ronde draad |
|---|---|---|---|
| Toegestane treksterkte: | 1000N <10000N | Certificering: | RoHS, CE, ISO9001, VDE, CCC |
| materiaal van de schede: | PVC | Lengte: | 10m |
| Gegevenssnelheid: | 400 GB/S | Oorsprong: | India / Israël / China |
| Markeren: | NVIDIA Mellanox 200G QSFP56 transceiver,Mellanox MFP7E20-N010 SR4 optische module,QSFP56 SR4-transceiver MPO-12 APC |
||
Productomschrijving
Productoverzicht

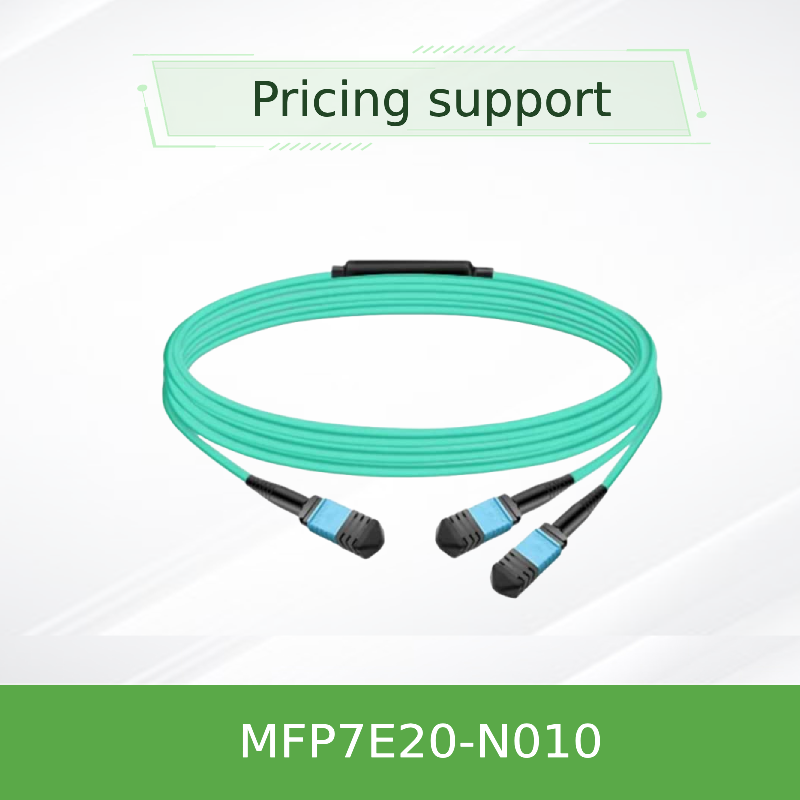

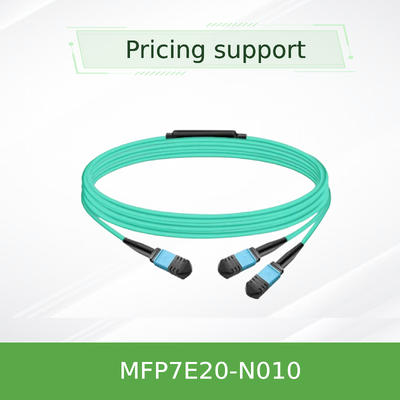

DeMellanox MFP7E20-N010is een passieve optische splitterkabel die een OSFP 800G-transceiverinterface met twee poorten omzet in twee onafhankelijke 200G/400G-links.Met behulp van 8 actieve multimodevezels (50/125μm) in een MPO-12/APC tot dubbele MPO-12/APC breakoutconfiguratieHet biedt een kostenefficiënte, verliesarme oplossing voor het aansluiten van top-of-rack-switches op ConnectX-7 adapters en BlueField-3 DPU's.het verzekeren van een stabiele werking in hogesnelheids-PAM4-links.
Belangrijkste kenmerken
- Breakout-capaciteit:1 × MPO-12/APC tot 2 × MPO-12/APC voor dubbele 200G/400G-uitgangen
- Multimodevezels:50/125μm OM3 (≤30m) / OM4 (≤50m) met Aqua LSZH jas
- Type B crossover bedrading:Direct koppelt TX aan RX voor doorlopende transceiverparing
- Laag invoegverlies:≤ 0,35 dB + 0,0004 × L (dB) per eindvlak van de connector
- APC-poets (8°):Vermindert de optische terugslag tot ≥ 35 dB terugkeerverlies
- Vergrendeling van de vergrendelingSnel loslaten, gemakkelijke installatie in drukke havens
- Naleving:Telcordia GR-1435, IEC 61754-7, RoHS, klasse 1 laserveiligheid
- Protocolondersteuning:InfiniBand HDR, 200G/400G Ethernet, NVLink
Technologie en ontwerp
De MFP7E20-N010 maakt gebruik van NVIDIA's precisie optische techniek.De 8 graden hoek polish elimineert Fresnel reflecties die signaalvervorming in PAM4 modulatie kunnen veroorzakenDe LSZH (low smoke zero halogen) jas vermindert de giftige emissies in brandscenario's.het geschikt maken voor datacenteromgevingen.
Typische uitzendingen
- Overstappen naar server:Sluit NVIDIA Spectrum-4 of Quantum-2-switches aan op ConnectX-7 NIC's en BlueField-3 DPU's in rek-/opslagrekken
- 400G naar 2×200G breakout:Gebruik met OSFP DR8-transceivers met twee poorten om te splitsen in twee 200G-links voor dubbele servers
- High-performance computing (HPC):Interconnectie met lage latentie voor AI-trainingsclusters en gedistribueerde opslag
- Inter-rack datacentrum:Korte afstandsverbindingen (tot 50 m) met integratie van patchpanelen
Verenigbaarheid
Transceivers:NVIDIA MMA4Z00-NS (twin OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - allemaal met MPO-12/APC-interface.
Schakelaars / adapters:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 en elke 400G/200G-poort die OSFP/QSFP112 accepteert met MPO-12/APC.
Typ van de vezels:Multimode OM3 (≤30m) of OM4 (≤50m).
Schakelaars / adapters:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 en elke 400G/200G-poort die OSFP/QSFP112 accepteert met MPO-12/APC.
Typ van de vezels:Multimode OM3 (≤30m) of OM4 (≤50m).
Opmerking:Kan niet worden gemengd met UPC (blauwe) connectoren - alleen APC.
Technische specificaties
| Parameter | Waarde |
|---|---|
| Productsoort | passieve optische splitterkabel, MPO-12/APC tot 2×MPO-12/APC |
| Fibergetal | 8 actieve leden (4 TX + 4 RX) + 4 inactieve leden |
| Vlakken | 50/125μm multimode OM3 (≤30m) / OM4 (≤50m) |
| Verbindingspoets | Hoek van fysiek contact (APC), 8° |
| Invoegverlies (per uiteinde) | ≤ 0,35 dB + 0,0004 × L (L in meter) |
| Terugkeerverlies | ≥ 35 dB |
| Werktemperatuur | 0 °C tot 70 °C |
| Bergingstemperatuur | -40 °C tot 85 °C |
| Vochtigheid (niet-condenserend) | 10% tot 85% RH |
| Materiaal voor jassen | LSZH (Low Smoke Zero Halogen), Aqua, OFNR |
| Minimale buigradius | 30 mm (op elk punt van de kabel) |
| Kabeldiameter | 3.0 ± 0,2 mm |
| Bedrading topologie | Type-B (crossover) |
| Regulering | CB, cTUVus, CE, FCC klasse A, ICES, RCM, VCCI, klasse 1-laser (IEC 60825-1) |
| Lange (N010) | 10 meter (op maat gemaakte lengtes beschikbaar) |
Selectiegids
| Nummer van het bestelgedeelte | Beschrijving | Lange |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC naar 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC naar 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC naar 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC naar 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC naar 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC naar 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC naar 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC naar 2×MPO-12 APC | 50 m |
Voor lengtes die niet vermeld staan, neem contact op met ons verkoopteam voor aangepaste opties.
Belangrijkste voordelen
- Ruimtezuinig:Breakout-ontwerp vermindert het gebruik van poorten op high-density switches
- Superieure signaalintegriteit:APC-poetswerk en precisie-ferrule-uitlijning lagere bitfoutpercentages in PAM4
- Robuust en betrouwbaar:Fabriekstest voor IL/RL, thermische cyclus en treksterkte
- Eco-bewust:LSZH jas voldoet aan strenge brandveiligheid en milieunormen
- Voor de toekomst:Ondersteunt 200G per lijn, schaalbaar tot 800G met OSFP met twee poorten
Compatibiliteitsmatrix
| Type ontvanger | Portconfiguratie | Gegevenspercentage |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Twin-port, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Eenpoort, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Eenpoort, MPO-12 APC | 400G |
| OSFP/QSFP112 van derden | MPO-12 APC-interface | 200G/400G (controleer IL) |
Belangrijkste feiten
Deelnummer:MFP7E20-N010
Type aansluiting:MPO-12/APC (vrouwelijk)
Breakout ratio:1 → 2 (dubbele 200G/400G)
Maximaal bereik:50 m (OM4), 30 m (OM3)
Fiberkern:50/125 μm multimode
Protocolen:Ethernet, InfiniBand, NVLink
Checklijst van de koper
- Bevestig dat uw ontvangerpoort MPO-12/APC is (niet UPC)
- Verifieer de vereiste kabellengte (N010 = 10 m)
- Zorg ervoor dat uw vezel plant is OM3 of OM4 multimode
- Controleer of uw schakelaar/adapter Type-B polariteit ondersteunt
- Herziening van het invoegverliesbudget van uw link (inclusief patch panels)
Vaak gestelde vragen
V: Wat is het verschil tussen een MFP7E20-N010 en een standaard MPO-12-kabel?
A: Het is een 1-tot-2-splitterkabel met Type-B crossover, speciaal ontworpen om een OSFP 800G-transceiver met twee poorten te splitsen in twee 200G/400G-links.
V: Kan ik deze kabel gebruiken met 100G of 40G transceivers?
A: Nee, het is geoptimaliseerd voor 200G/400G PAM4-signalisatie.
V: Wat is de maximale ondersteunde afstand?
A: 50 meter over OM4-vezel (met twee patch-paneelverbindingen).
V: Is de kabel compatibel met QSFP-DD of SFP-DD?
A: Het maakt verbindingen met MPO-12/APC-transceivers; QSFP-DD en SFP-DD gebruiken meestal verschillende connectoren (bijv. MPO-16 of LC).
Voorzorgsmaatregelen bij gebruik
- Bewaar stofdeksels op verbindingen tot het moment van installatie om besmetting te voorkomen
- Voor het paren moet zowel de kabelferrule als de ontvanger met een goedgekeurd optisch reinigingsmiddel worden schoongemaakt.
- Buig de kabel niet strakker dan de minimale straal van 30 mm
- Vermijd blootstelling aan vloeistoffen of oplosmiddelen; LSZH jas is niet chemisch bestand tegen alle stoffen
- Naleving van de standaard ESD-voorzorgsmaatregelen tijdens het hanteren (hoewel de kabel passief is, wordt deze gekoppeld aan ESD-gevoelige transceivers)
Dienstverlening en ondersteuning
Als geautoriseerde NVIDIA Mellanox-partner biedt Hong Kong Starsurge Group:
- Technische pre-sales-consultatie voor de implementatiearchitectuur
- Wereldwijde scheepvaart met tracerings- en douaneondersteuning
- Standaardgarantie van één jaar tegen fabricagefouten
- Firmware/compatibiliteitsadvies voor NVIDIA Spectrum en Quantum-platformen
- Meertalige ondersteuning (Engels, Mandarijn, Kantonees) via e-mail of telefoon
