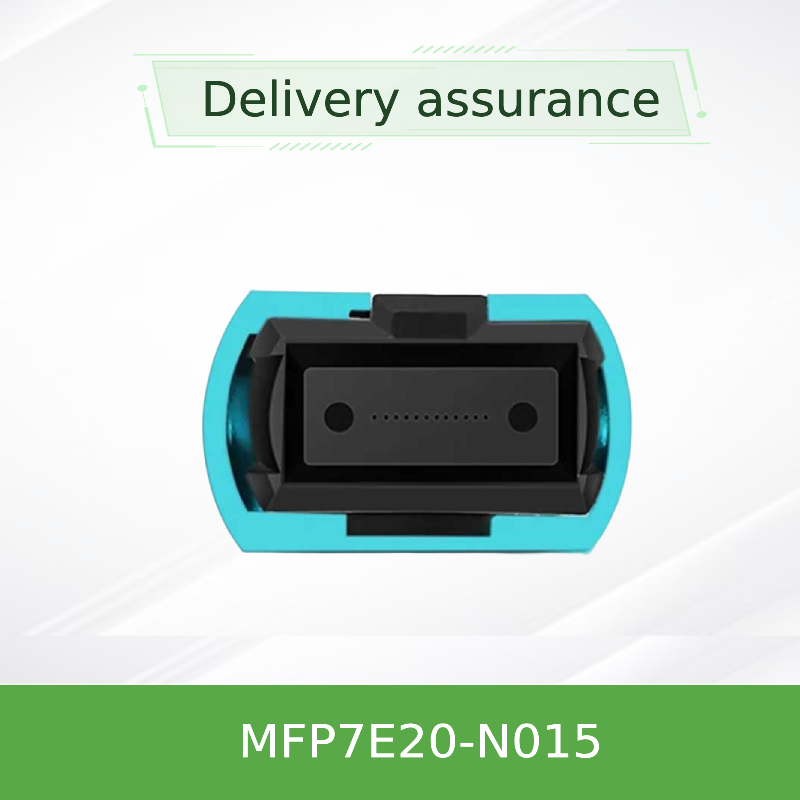

NVIDIA MFP7E20-N015 1:2 Splitter kabel 800G tot 2x400G MPO-12/APC OM4, 15m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E20-N015 |
| Document: | MFP7E20-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MFP7E20-N015 | Materiaal Vorm: | ronde draad |
|---|---|---|---|
| Toegestane treksterkte: | 1000N <10000N | Certificering: | RoHS, CE, ISO9001, VDE, CCC |
| materiaal van de schede: | PVC | Lengte: | 15m |
| Gegevenssnelheid: | 400 GB/S | Oorsprong: | India / Israël / China |
| Markeren: | NVIDIA 800G tot 400G splitterkabel,MPO-12 APC OM4-vezelkabel,15m Nvidia MPO splitterkabel |
||
Productomschrijving
De Mellanox MFP7E20-N015 is een passieve optische splitterkabel die een twin-port OSFP 800G transceiver-interface omzet in twee onafhankelijke 200G/400G links. Met behulp van 8 actieve multimode vezels (50/125µm) in een MPO-12/APC naar dual MPO-12/APC breakout-configuratie, biedt het een kosteneffectieve, low-loss oplossing voor het verbinden van top-of-rack switches met ConnectX-7 adapters en BlueField-3 DPU's. De schuine fysieke contact (APC) polijsting minimaliseert terugreflecties, wat zorgt voor stabiele werking in snelle PAM4-links.
- Breakout-mogelijkheid: 1× MPO-12/APC naar 2× MPO-12/APC voor dubbele 200G/400G uitgangen
- Multimode vezel: 50/125µm OM3 (≤30m) / OM4 (≤50m) met Aqua LSZH mantel
- Type-B crossover bedrading: Verbindt TX direct met RX voor straight-through transceiver koppeling
- Lage invoegverlies: ≤0.35 dB + 0.0004×L (dB) per connector eindvlak
- APC polijsting (8°): Vermindert optische terugreflectie tot ≥35 dB retourverlies
- Push-pull vergrendeling: Snelle ontgrendeling, eenvoudige installatie in dichte poorten
- Conformiteit: Telcordia GR-1435, IEC 61754-7, RoHS, Klasse 1 laserveiligheid
- Protocolondersteuning: InfiniBand HDR, 200G/400G Ethernet, NVLink
De MFP7E20-N015 maakt gebruik van NVIDIA's precisie optische engineering. De MPO-12/APC connectoren hebben uitlijningsgaten die passen op de geleidingspennen van de transceiver, wat zorgt voor een exacte vezeluitlijning. De 8-graden schuine polijsting elimineert Fresnel-reflecties die signaalvervorming kunnen veroorzaken bij PAM4-modulatie. Elke kabel is in de fabriek getest op invoegverlies, retourverlies en polariteit. De LSZH (low smoke zero halogen) mantel vermindert giftige emissies in brandscenario's, waardoor deze geschikt is voor datacenteromgevingen.
- Switch-naar-Server: Verbind NVIDIA Spectrum-4 of Quantum-2 switches met ConnectX-7 NIC's en BlueField-3 DPU's in compute/storage racks
- 400G naar 2×200G breakout: Gebruik met twin-port OSFP DR8 transceivers om te splitsen in twee 200G links voor dubbele servers
- High-performance computing (HPC): Lage latentie interconnectie voor AI trainingsclusters en gedistribueerde opslag
- Data center inter-rack: Korte afstand links (tot 50m) met patchpaneel integratie
Transceivers: NVIDIA MMA4Z00-NS (twin OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - allemaal met MPO-12/APC interface.
Switches / Adapters: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3, en elke 400G/200G poort die OSFP/QSFP112 met MPO-12/APC accepteert.
Vezeltype: Multimode OM3 (≤30m) of OM4 (≤50m). Aqua mantel. Kan niet gemengd worden met UPC (blauwe) connectoren - alleen APC.
| Parameter | Waarde |
|---|---|
| Producttype | Passieve optische splitterkabel, MPO-12/APC naar 2×MPO-12/APC |
| Aantal vezels | 8 actieve (4 TX + 4 RX) + 4 inactieve sterkteleden |
| Vezeltype | 50/125µm multimode OM3 (≤30m) / OM4 (≤50m) |
| Connector polijsting | Angled Physical Contact (APC), 8° |
| Invoegverlies (per uiteinde) | ≤0.35 dB + 0.0004×L (L in meters) |
| Retourverlies | ≥35 dB |
| Bedrijfstemperatuur | 0 °C tot 70 °C |
| Opslagtemperatuur | -40 °C tot 85 °C |
| Vochtigheid (niet-condenserend) | 10% - 85% RH |
| Mantelmateriaal | LSZH (Low Smoke Zero Halogen), Aqua, OFNR |
| Minimale buigradius | 30 mm (overal op de kabel) |
| Kabeldiameter | 3.0 ± 0.2 mm |
| Bedradingstopologie | Type-B (crossover) |
| Regelgeving | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Klasse 1 laser (IEC 60825-1) |
| Lengte (N015) | 15 meter |
| Bestelnummer | Beschrijving | Lengte |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC naar 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC naar 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC naar 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC naar 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC naar 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC naar 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC naar 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC naar 2×MPO-12 APC | 50 m |
Voor niet-vermelde lengtes, neem contact op met ons verkoopteam voor aangepaste opties.
| Transceiver Type | Poortconfiguratie | Datasnelheid |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Twin poort, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Enkele poort, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Enkele poort, MPO-12 APC | 400G |
| Externe OSFP/QSFP112 | MPO-12 APC interface | 200G/400G (verifieer IL) |
- Bevestig dat uw transceiverpoort MPO-12/APC is (niet UPC)
- Verifieer de benodigde kabellengte (N015 = 15m)
- Zorg ervoor dat uw vezelinstallatie OM3 of OM4 multimode is
- Controleer of uw switch/adapter Type-B polariteit ondersteunt
- Bekijk het invoegverliesbudget van uw link (inclusief patchpanelen)
- Houd stofkappen op connectoren tot het moment van installatie om besmetting te voorkomen
- Reinig altijd zowel de kabelhuls als de transceiver-receptacle met een goedgekeurde optische reiniger voordat u deze koppelt
- Buig de kabel niet strakker dan de minimale radius van 30 mm
- Vermijd blootstelling aan vloeistoffen of oplosmiddelen; de LSZH mantel is niet bestand tegen alle stoffen
- Observeer standaard ESD-voorzorgsmaatregelen tijdens het hanteren (hoewel de kabel passief is, koppelt deze aan ESD-gevoelige transceivers)
