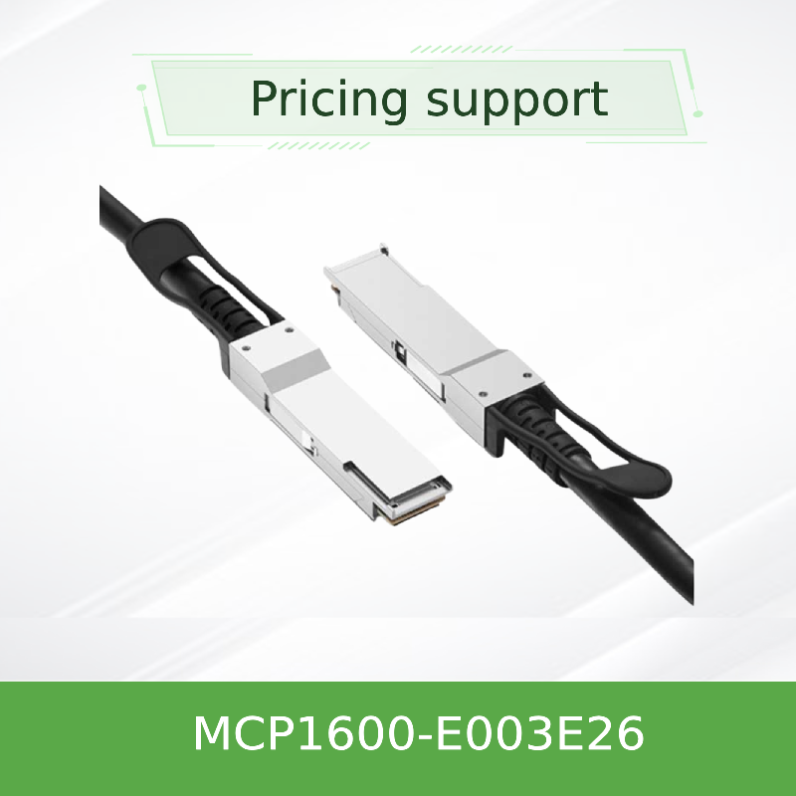

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Passieve Koperkabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Garantie: | 1 jaar | Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk |
|---|---|---|---|
| Kabel lengte: | 3 meter | Trefwoord: | Mellanox DAC -kabel |
| Voorwaarde: | NIEUW EN ORIGINEEL | Type: | Mellanox AOC -kabel |
| Beschikbaarheid: | Voorraad | Technologie: | Infiniband |
| Markeren: | NVIDIA Mellanox 100G QSFP28 DAC-kabel,InfiniBand EDR passieve koperkabel,Mellanox MCP1600-E003E26 100G-kabel |
||
Productomschrijving
NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR passieve koperkabel
NVIDIA Mellanox QSFP28 DAC 100 Gb/s Passieve DAC voor InfiniBand EDR & 100 GbE - 3m, 26AWG, LSZH
Productoverzicht
DeNVIDIA Mellanox MCP1600‐E003E26is een QSFP28-passive koperkabel die een totale bandbreedte van 100 Gb/s biedt via vier koperen hogesnelheidsparen, elk met een snelheid van 25 Gb/s. Het is volledig in overeenstemming met de normen SFF‐8665 en SFF‐8636,ondersteuning van installatie met warm aansluiten en I2C-beheer met geïntegreerde EEPROM voor productidentificatieMet een typisch stroomverbruik van slechts 0,1 W biedt het een uiterst energie-efficiënte, kosteneffectieve oplossing voor kort bereik (tot 5 m) in InfiniBand EDR- en 100GbE-omgevingen.
Belangrijkste kenmerken
- Gegevenspercentage:Tot 100 Gb/s (4 × 25 Gb/s NRZ)
- Protocolondersteuning:InfiniBand EDR, 100GbE
- Ultra-laag vermogen:0.1W typisch verbruik
- met een diameter van niet meer dan 30 mm:QSFP28-vormfactor, SFF‐8665-conform
- Beheer:SFF‐8636 I2C-interface met EEPROM
- Bitfoutpercentage:Beter dan 1E-15 met Mellanox-systemen
- Jacket:LSZH (low smoke zero halogen), zwart
- Naleving:RoHS, LF/HF PCB's
Technologie en ontwerp
De MCP1600‐E003E26 maakt gebruik van vier afgeschermde dubbel-assige koperen paren, elk ontworpen om 25Gb/s NRZ-signalisatie te ondersteunen met uitstekende signaalintegriteit.De kabel is voorzien van een 26AWG gauge voor een optimale balans tussen bereik en flexibiliteitDe LSZH-mantel zorgt voor een lage rook en nul halogeenemissies in geval van brand, waardoor het ideaal is voor datacenteromgevingen met strenge veiligheidsvereisten.Elke kabel wordt in de fabriek getest om optimale prestaties en duurzaamheid te garanderen.
Typische uitzendingen
- InfiniBand EDR-stoffen:Verbind schakelaars met servers en opslag in HPC-clusters.
- 100GbE-aggregatie:Kort bereikverbindingen tussen top-of-rack-switches en servers.
- Interconnecties van datacenters:Kosteneffectieve verbindingen binnen rekken of tussen aangrenzende rekken (≤ 5 m).
- AI/ML-opleidingsclusters:laag-latentie, high-bandwidth connectiviteit voor GPU-gebaseerde systemen.
Verenigbaarheid
Schakelaars:NVIDIA Mellanox Quantum, Spectrum-serie en andere QSFP28-uitgeruste switches die 100G InfiniBand of Ethernet ondersteunen.
Adapters / DPU's:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 met QSFP28-poorten.
Protocolen:InfiniBand EDR (100G) en 100GbE (IEEE 802.3bj).
De compatibiliteit is systeemafhankelijk; voor gevalideerde configuraties zie het productkwalificatieverslag op systeemniveau.
Adapters / DPU's:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 met QSFP28-poorten.
Protocolen:InfiniBand EDR (100G) en 100GbE (IEEE 802.3bj).
De compatibiliteit is systeemafhankelijk; voor gevalideerde configuraties zie het productkwalificatieverslag op systeemniveau.
Specificaties
| Parameter | Waarde |
|---|---|
| Productsoort | Passive Direct Attach Copper Cable (DAC), QSFP28 |
| Gegevenspercentage | 100 Gb/s (4 × 25 Gb/s NRZ) |
| Draadmeter | 26 AWG |
| Kabeldiameter | 9.4 ± 0,4 mm |
| Minimum buigradius (eenvoudig) | 47 mm |
| Minimale buigradius (herhaalbaar/assemblage) | 94 mm |
| Lange tolerantie | ±50 mm |
| Voedingsspanning | 3.3V (3.135V - 3.465V) |
| Energieverbruik | 0.1W typisch |
| Kenmerkende impedantie | 100Ω (bereik 90-110Ω) |
| Vertraging van de verspreiding | 4.5 ns/m (informatief) |
| Temperatuur van de behuizing | 0 °C tot 70 °C |
| Bergingstemperatuur | -40 °C tot 85 °C |
| Relatieve luchtvochtigheid | 5% tot 85% |
| Bitfoutpercentage (BER) | < 1E‐15 met Mellanox-systemen |
| Materiaal voor jassen | LSZH (Low Smoke Zero Halogen), Zwart |
| Type aansluiting | QSFP28 (conform SFF‐8665) |
| Beheerinterface | I2C (SFF‐8636) met EEPROM |
| Naleving | RoHS, LF/HF PCB's |
| Lange (E003E26) | 3 meter |
Selectiegids
| Nummer van het bestelgedeelte | Beschrijving | Lange | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600‐E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600‐E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600‐E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
Let op: Voor lengtes van meer dan 5 m kunt u contact opnemen met ons verkoopteam voor opties voor actieve optische kabels (AOC).
Voordelen
- Kosteneffectief:Beduidend lagere kosten dan optische transceivers voor kort bereik.
- Ultra-laag vermogen:0.1W-verbruik vermindert het totale energiebudget van het datacenter.
- Lage latentie:Passief koper zorgt voor een minimale verspreidingsvertraging (4,5 ns/m).
- Betrouwbare prestaties:BER beter dan 1E-15 met Mellanox-systemen.
- Gemakkelijk in te zetten:warm aansluitbare QSFP28-vormfactor met push-pull-slot.
Dienstverlening en ondersteuning
Als geautoriseerde NVIDIA Mellanox partner biedt Hong Kong Starsurge Group:
- Technische pre-sales consultancy voor het ontwerp van InfiniBand en Ethernet-fabrieken.
- Wereldwijde logistiek met real-time tracking en douane-afwikkeling.
- 1 jaar beperkte hardware garantie voor reparatie of vervanging van onderdelen.
- Firmware/compatibiliteitsadvies voor NVIDIA-switch- en adapterplatforms.
- Meertalige ondersteuning (Engels, Mandarijn, Kantonees) via e-mail of telefoon.
Vaak gestelde vragen
V: Wat is het verschil tussen DAC en AOC?
A: Een DAC (Direct Attach Copper Cable) maakt gebruik van passieve koperen koppels voor kort bereik (tot 5 m),terwijl een AOC (Active Optical Cable) optische vezels met geïntegreerde transceivers gebruikt voor langere afstanden (tot 100m). DAC's zijn kosteneffectiever voor korte verbindingen.
V: Kan ik deze kabel gebruiken met 40G of 25G poorten?
A: De kabel is geoptimaliseerd voor 100G (4×25G) werking.
V: Wat is de minimale buigradius voor deze kabel?
A: De eenvoudige bocht heeft een straal van 47 mm. Voor herhalende of montagebochten is de minimale straal 94 mm.
V: Kan de kabel warm worden aangesloten?
A: Ja, het is volledig warm aansluitbaar en ondersteunt live in- en verwijdering zonder het gastheerstelsel uit te zetten.
V: Welke garantie wordt verleend?
A: Mellanox LinkX DAC's zijn voorzien van een 1-jarige beperkte hardwaregarantie voor reparatie of vervanging van onderdelen.
Voorzorgsmaatregelen bij gebruik
- Houd tot de installatie beschermende stofkappen op de connectoren om besmetting te voorkomen.
- Vermijd dat de kabel strakker wordt gebogen dan de voorgeschreven minimale buigradius (47 mm enkelvoudig, 94 mm herhaald).
- Trek niet aan de aansluitingen; gebruik de trekknop of het slot voor het in-/uittrekken.
- De standaard ESD-voorzorgsmaatregelen moeten worden nageleefd tijdens de installatie en de behandeling.
- Zorg ervoor dat de kabel niet aan overmatige spanning of verpletterende krachten wordt blootgesteld.
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limitedis een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Sinds 2008 hebben we klanten wereldwijd bediend met netwerkapparatuur, waaronder switches, NIC's,draadloze toegangspuntenOnze ervaren verkoop- en technische teams ondersteunen diverse industrieën zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen.We leveren op maat gemaakte oplossingen., wereldwijde logistiek en meertalige ondersteuning - allemaal gebaseerd op een klant-eerste toewijding aan betrouwbaarheid, prestaties en schaalbaarheid.
Belangrijkste feiten
Deelnummer:MCP1600‐E003E26
Form factor:De in punt 1 vermelde parameters zijn van toepassing op:
Gegevenspercentage:100 Gb/s (4 × 25 G NRZ)
Lange:3.0 m
Draadmeter:26 AWG
Protocolen:InfiniBand EDR, 100GbE
Vermogen:0.1W typisch
Jacket:LSZH, zwart
Form factor:De in punt 1 vermelde parameters zijn van toepassing op:
Gegevenspercentage:100 Gb/s (4 × 25 G NRZ)
Lange:3.0 m
Draadmeter:26 AWG
Protocolen:InfiniBand EDR, 100GbE
Vermogen:0.1W typisch
Jacket:LSZH, zwart
Compatibiliteitsmatrix
| Typ van apparaat | Ondersteunde platformen |
|---|---|
| InfiniBand-schakelaars | NVIDIA Mellanox Quantum, SB7800, SB7900 serie |
| Ethernet-switches | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 serie |
| Adapters / DPU's | De in de bijlage vermelde gegevens moeten worden verzameld in een van de volgende modellen: |
| Derden | QSFP28-uitgeruste schakelaars die 100G ondersteunen (naleving controleren) |
Checklijst van de koper
- Bevestig dat uw schakelaar/adapterpoort QSFP28 en 100G NRZ ondersteunt.
- Verifieer de vereiste kabellengte (E003E26 = 3,0 m).
- Zorg ervoor dat uw systeem het vereiste protocol (InfiniBand EDR of 100GbE) ondersteunt.
- Controleer of de kabelbreedte (26 AWG) aan uw mechanische routingvereisten voldoet.
- Het kwalificatieverslag op systeemniveau voor gevalideerde configuraties herzien.
