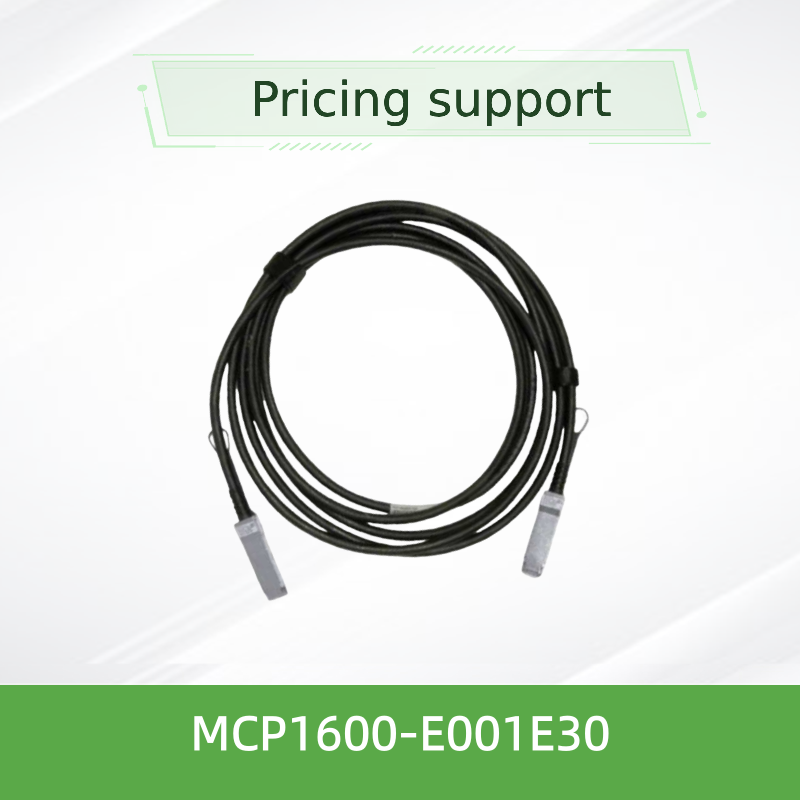

100G QSFP28 Direct-Attach Copper Cable voor Mellanox-switches MCP1600-E001E30 1m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E001E30 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabel lengte: | 3 meter |
| Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | 100G QSFP28 DAC-kabel voor Mellanox,Mellanox-switchcompatibele QSFP28-kabel,1m QSFP28 koperkabel met directe aansluiting |
||
Productomschrijving
NVIDIA Mellanox QSFP28 DAC 100Gb/s Kabel
MCP1600-E001E30 100G QSFP28 Direct Attach Copper Kabel - Passieve DAC voor InfiniBand EDR & 100GbE – 1m, 30AWG, LSZH
Productoverzicht
De NVIDIA Mellanox MCP1600-E001E30 is een passieve QSFP28 koperkabel die een totale bandbreedte van 100 Gb/s levert via vier snelle koperparen, die elk op 25 Gb/s werken. Het voldoet volledig aan de SFF-8665 en SFF-8636 normen, ondersteunt hot-pluggable installatie en I²C-beheer met geïntegreerde EEPROM voor productidentificatie. Met een typisch stroomverbruik van slechts 0,1 W biedt het een extreem energiezuinige, kosteneffectieve oplossing voor korte verbindingen (tot 5 m) in InfiniBand EDR en 100GbE omgevingen.
Belangrijkste kenmerken
- Datasnelheid: Tot 100 Gb/s (4* 25 Gb/s NRZ)
- Protocolondersteuning: InfiniBand EDR, 100GbE
- Ultra-laag vermogen: 0,1 W typisch verbruik
- Hot-pluggable: QSFP28-vormfactor, SFF-8665-compatibel
- Beheer: SFF-8636 I²C-interface met EEPROM
- Bitfoutenpercentage: Beter dan 1E-15 met Mellanox-systemen
- Mantel: LSZH (Low Smoke Zero Halogen), zwart
- Conformiteit: RoHS, LF/HF PCB
Technologie & Ontwerp
De MCP1600-E001E30 maakt gebruik van vier afgeschermde twin-axiale koperparen, elk ontworpen om 25 Gb/s NRZ-signalering te ondersteunen met uitstekende signaalintegriteit. De kabel heeft een 30AWG-dikte voor maximale flexibiliteit in krappe ruimtes, met een buitendiameter van 7,1 mm. De LSZH-mantel zorgt voor lage rookontwikkeling en geen halogeenemissies bij brand, waardoor deze ideaal is voor datacenteromgevingen met strikte veiligheidseisen. Elke kabel is in de fabriek getest om de beste prestaties en duurzaamheid direct uit de doos te garanderen.
Typische implementaties
- InfiniBand EDR-netwerken: Verbinding van switches met servers en opslag in HPC-clusters
- 100GbE-aggregatie: Korte verbindingen tussen top-of-rack switches en servers
- Datacenterinterconnecties: Kosteneffectieve verbindingen binnen racks of tussen aangrenzende racks (≤5m)
- AI/ML-trainingsclusters: Latentiearme, bandbreedte-intensieve connectiviteit voor GPU-gebaseerde systemen
Compatibiliteit
Switches: NVIDIA Mellanox Quantum, Spectrum-serie en andere QSFP28-uitgeruste switches die 100G InfiniBand of Ethernet ondersteunen.
Adapters / DPU's: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 met QSFP28-poorten.
Protocollen: InfiniBand EDR (100G) en 100GbE (IEEE 802.3bj).
Compatibiliteit is systeemafhankelijk; raadpleeg het productkwalificatierapport op systeemp niveau voor gevalideerde configuraties.
Specificaties
| Parameter | Waarde |
|---|---|
| Producttype | Passieve Direct Attach Copper Kabel (DAC), QSFP28 |
| Datasnelheid | 100 Gb/s (4* 25 Gb/s NRZ) |
| Draaddikte | 30 AWG |
| Kabeldiameter | 7,1 ± 0,35 mm |
| Minimale buigradius (enkel) | 35,5 mm |
| Minimale buigradius (herhaaldelijk/assemblage) | 71 mm |
| Lengtetolerantie | ±25 mm |
| Voedingsspanning | 3,3V (3,135V – 3,465V) |
| Stroomverbruik | 0,1W typisch |
| Karakteristieke impedantie | 100Ω (90–110Ω bereik) |
| Voortplantingsvertraging | 4,5 ns/m (informatief) |
| Bedrijfstemperatuur behuizing | 0 °C tot 70 °C |
| Opslagtemperatuur | –40 °C tot 85 °C |
| Relatieve vochtigheid (bedrijf) | 5% – 85% |
| Bitfoutenpercentage (BER) | < 1E-15 met Mellanox-systemen |
| Mantelmateriaal | LSZH (Low Smoke Zero Halogen), Zwart |
| Connectortype | QSFP28 (SFF-8665-compatibel) |
| Beheerinterface | I²C (SFF-8636) met EEPROM |
| Conformiteit | RoHS, LF/HF PCB |
| Lengte (E001E30) | 1 meter |
Selectiegids
| Bestelnummer | Beschrijving | Lengte | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | 100G QSFP28 DAC, IB EDR | 0,5 m | 30 |
| MCP1600-E001E30 | 100G QSFP28 DAC, IB EDR | 1,0 m | 30 |
| MCP1600-E01AE30 | 100G QSFP28 DAC, IB EDR | 1,5 m | 30 |
| MCP1600-E002E30 | 100G QSFP28 DAC, IB EDR | 2,0 m | 30 |
| MCP1600-E02AE26 | 100G QSFP28 DAC, IB EDR | 2,5 m | 26 |
| MCP1600-E003E26 | 100G QSFP28 DAC, IB EDR | 3,0 m | 26 |
| MCP1600-E004E26 | 100G QSFP28 DAC, IB EDR | 4,0 m | 26 |
| MCP1600-E005E26 | 100G QSFP28 DAC, IB EDR | 5,0 m | 26 |
Opmerking: Voor lengtes langer dan 5 m, neem contact op met ons verkoopteam voor optische actieve kabels (AOC).
Voordelen
- Kosteneffectief: Aanzienlijk lagere kosten dan optische transceivers voor korte verbindingen
- Ultra-laag vermogen: 0,1 W verbruik vermindert het totale stroombudget van het datacenter
- Lage latentie: Passief koper biedt minimale voortplantingsvertraging (4,5 ns/m)
- Betrouwbare prestaties: BER beter dan 1E-15 met Mellanox-systemen
- Eenvoudige implementatie: Hot-pluggable QSFP28-vormfactor met push-pull-vergrendeling
Service & Ondersteuning
Als geautoriseerde NVIDIA Mellanox-partner biedt Hong Kong Starsurge Group:
- Technische pre-sales consultatie voor InfiniBand en Ethernet netwerkontwerp
- Wereldwijde logistiek met realtime tracking en douaneafhandeling ondersteuning
- 1-jaar beperkte hardwaregarantie voor reparatie of vervanging van onderdelen
- Firmware/compatibiliteitsadvies voor NVIDIA switch- en adapterplatforms
- Meertalige ondersteuning (Engels, Mandarijn, Kantonees) via e-mail of telefoon
Veelgestelde vragen
V: Wat is het verschil tussen DAC en AOC?
A: Een DAC (Direct Attach Copper Cable) gebruikt passieve koperparen voor korte verbindingen (tot 5 m), terwijl een AOC (Active Optical Cable) optische vezels gebruikt met geïntegreerde transceivers voor langere afstanden (tot 100 m). DAC's zijn kosteneffectiever voor korte verbindingen.
V: Kan ik deze kabel gebruiken met 40G of 25G poorten?
A: De kabel is geoptimaliseerd voor 100G (4*25G) werking. Het is mogelijk niet compatibel met alleen 40G of 25G poorten zonder de juiste kanaalconfiguratie.
V: Wat is de minimale buigradius voor deze kabel?
A: De enkele buigradius is 35,5 mm. Voor herhaalde of assemblagebuigingen is de minimale radius 71 mm.
V: Is de kabel hot-pluggable?
A: Ja, het is volledig hot-pluggable en ondersteunt live inbrengen/verwijderen zonder het host-systeem uit te schakelen.
V: Welke garantie wordt geboden?
A: Mellanox LinkX DAC's worden geleverd met een 1-jarige beperkte hardwaregarantie die reparatie of vervanging van onderdelen dekt.
Handelingsvoorschriften
- Houd beschermende stofkappen op de connectoren tot installatie om besmetting te voorkomen
- Vermijd het buigen van de kabel strakker dan de gespecificeerde minimale buigradius (35,5 mm enkel, 71 mm herhaaldelijk)
- Trek niet aan de connectoren; gebruik de trekker of vergrendeling voor inbrengen/verwijderen
- Observeer standaard ESD-voorzorgsmaatregelen tijdens installatie en hantering
- Zorg ervoor dat de kabel niet wordt blootgesteld aan overmatige spanning of samendrukkende krachten
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Sinds 2008 bedienen we klanten wereldwijd met netwerkapparatuur, waaronder switches, NIC's, draadloze toegangspunten, controllers, kabels en optische modules. Onze ervaren verkoop- en technische teams ondersteunen diverse sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. Wij leveren op maat gemaakte oplossingen, wereldwijde logistiek en meertalige ondersteuning – allemaal gebaseerd op een klantgerichte toewijding aan betrouwbaarheid, prestaties en schaalbaarheid.
Belangrijkste feiten
Onderdeelnummer: MCP1600-E001E30
Vormfactor: QSFP28 (SFF-8665)
Datasnelheid: 100 Gb/s (4*25G NRZ)
Lengte: 1,0 m
Draaddikte: 30 AWG
Protocollen: InfiniBand EDR, 100GbE
Vermogen: 0,1W typisch
Mantel: LSZH, Zwart
Compatibiliteitsmatrix
| Apparaattype | Ondersteunde platforms |
|---|---|
| InfiniBand Switches | NVIDIA Mellanox Quantum, SB7800, SB7900-serie |
| Ethernet Switches | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000-serie |
| Adapters / DPU's | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Derdepartijen | QSFP28-uitgeruste switches die 100G ondersteunen (controleer conformiteit) |
Koperschecklist
- Bevestig dat uw switch/adapterpoort QSFP28 en 100G NRZ ondersteunt
- Verifieer de benodigde kabellengte (E001E30 = 1,0m)
- Zorg ervoor dat uw systeem het vereiste protocol ondersteunt (InfiniBand EDR of 100GbE)
- Controleer of de kabeldikte (30 AWG) voldoet aan uw mechanische routeringsvereisten
- Bekijk het productkwalificatierapport op systeemp niveau voor gevalideerde configuraties
