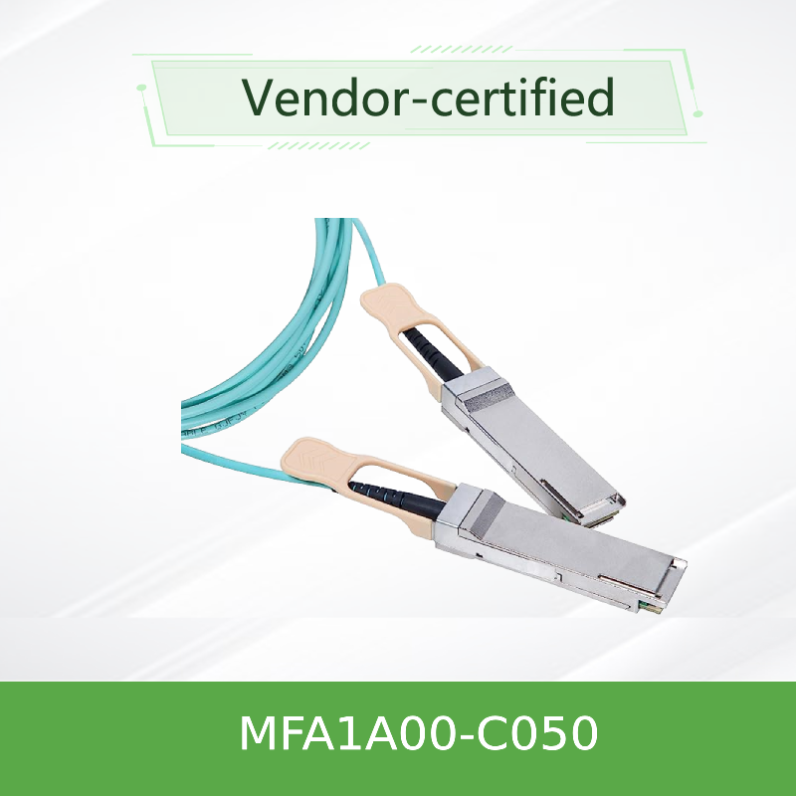

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE Actieve Optische Kabel 50m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFA1A00-C050 |
| Document: | MFA1A00-xxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Doorlooptijd: | Volgens de voorraad |
| Technologie: | Ethernet | Lengte: | 5m |
| Voedingsspanning: | -0.3-3.6 | Gegevensinvoerspanning: | -0.3-4.465 |
| Markeren: | NVIDIA 100G QSFP28 MMF AOC,100GbE Actieve Optische Kabel 50m,Nvidia Kabel met 100GbE prestaties |
||
Productomschrijving
NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Hoogwaardige 100Gb/s QSFP28 actieve optische kabel ontworpen voor interconnecties op middellange afstand in datacenters. Ondersteunt 4x 25Gb/s NRZ-modulatie met selectieve retiming per kanaal voor betrouwbare, energiezuinige connectiviteit in 100 Gigabit Ethernet en InfiniBand EDR-systemen.
Productoverzicht
De NVIDIA MFA1A00-C050 is een QSFP28 VCSEL-gebaseerde actieve optische kabel die een geaggregeerde bandbreedte van 100 Gb/s levert via multimode glasvezel. Deze variant van 50 meter biedt een optimale balans tussen bereik en kosten, met vier onafhankelijke optische transceivers per uiteinde die werken met maximaal 25,78 Gb/s met NRZ-modulatie. Volledig compatibel met SFF-8665 en SFF-8636 standaarden, ondersteunt het hot-pluggable installatie en I²C-beheer met een typisch stroomverbruik van slechts 2,2 W per uiteinde wanneer retiming is ingeschakeld.
Belangrijkste kenmerken
- Datasnelheid: Tot 100 Gb/s (4x 25,78 Gb/s NRZ)
- Protocolondersteuning: 100GbE, InfiniBand EDR
- Bereik: Tot 100 m via multimode glasvezel
- Laag vermogen: 2,2 W typisch per uiteinde (met retiming)
- Hot-pluggable: QSFP28-vormfactor, SFF-8665-compatibel
- Beheer: SFF-8636 I²C-interface met DDM
- Programmeerbaar: Rx-uitgangsamplitude & pre-emphasis, Tx-ingangsequalizer
- Conformiteit: RoHS, Klasse 1 laserbeveiliging
Technologie & Ontwerp
De MFA1A00-C050 maakt gebruik van VCSEL (Vertical Cavity Surface-Emitting Laser) technologie op een golflengte van 850 nm, gekoppeld aan snelle multimode glasvezel. Elk kanaal beschikt over onafhankelijke retiming voor zowel de zend- als ontvangstpaden, wat zorgt voor superieure signaalintegriteit. De kabel integreert digitale diagnostische monitoring (DDM) voor real-time tracking van optisch vermogen, temperatuur, spanning en biasstroom. Programmeerbare Tx-equalization en Rx-uitgangsamplitude/pre-emphasis maken fijnafstemming mogelijk voor verschillende hostkaartcondities. De LSZH (Low Smoke Zero Halogen) mantel zorgt voor veiligheid in datacenteromgevingen.
Typische implementaties
- 100GbE datacenters: Verbind top-of-rack switches met servers en opslagsystemen over rijen
- InfiniBand EDR-netwerken: High-performance computing clusters die interconnecties op middellange afstand vereisen
- Cloudserviceproviders: Kosteneffectieve 100G-connectiviteit voor publieke en private clouds
- AI/ML-trainingsclusters: High-bandwidth, low-latency verbindingen voor GPU-gebaseerde systemen
- Enterprise campusnetwerken: Aggregatieverbindingen tussen distributie- en kernswitches
Compatibiliteit
Switches: NVIDIA Spectrum-serie, NVIDIA Quantum-serie en andere QSFP28-uitgeruste switches die 100GbE of InfiniBand EDR ondersteunen.
Adapters / DPU's: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 met QSFP28-poorten.
Protocollen: 100GbE (IEEE 802.3bm) en InfiniBand EDR.
Compatibiliteit is systeemahankelijk; raadpleeg het productkwalificatierapport op systeemp niveau voor gevalideerde configuraties.
Specificaties
| Parameter | Waarde |
|---|---|
| Producttype | Actieve optische kabel (AOC), QSFP28 |
| Datasnelheid | 100 Gb/s (4x 25,78 Gb/s NRZ) |
| Vezeltype | Multimode (MMF) |
| Golflengte | 850 nm VCSEL |
| Bereik (OM3/OM4) | Tot 100 m |
| Voedingsspanning | 3,3 V (3,135 V - 3,465 V) |
| Stroomverbruik (per uiteinde, zonder retiming) | 1,5 W typisch / 1,8 W max |
| Stroomverbruik (per uiteinde, met retiming) | 2,2 W typisch / 2,5 W max |
| Bedrijfstemperatuur behuizing | 0 °C tot 70 °C |
| Opslagtemperatuur | -40 °C tot 85 °C |
| Relatieve vochtigheid (bedrijf) | 5% - 85% |
| Connectortype | QSFP28 (SFF-8665-compatibel) |
| Beheerinterface | I²C (SFF-8636) met DDM |
| Digitale diagnostiek (DDM) | Tx/Rx-vermogen, temperatuur, spanning, biasstroom |
| Bitfoutenpercentage (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regelgeving | CB, cTUVus, CE, FCC Klasse A, ICES, RCM, VCCI, Klasse 1 laser |
| Lengte (C050) | 50 meter |
Het stroomverbruik varieert afhankelijk van de retiming-configuratie. Voor lagere datasnelheden (zonder retiming) is het stroomverbruik lager.
Selectiegids
| Bestelnummer | Beschrijving | Lengte | Protocol |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Voor InfiniBand EDR-varianten, gebruik de MFA1A00-Exxx-serie. Voor 100GbE, gebruik de MFA1A00-Cxxx-serie. Andere lengtes beschikbaar op aanvraag.
Voordelen
- Verlengd bereik: 50m lengte biedt flexibiliteit voor rack-naar-rack en rij-naar-rij verbindingen
- Laag stroomverbruik: 2,2 W per uiteinde (met retiming) vermindert het totale stroombudget van het datacenter
- Flexibele snelheidsondersteuning: Selectieve retiming ondersteunt zowel 25G als lagere datasnelheden
- Robuuste signaalintegriteit: Programmeerbare equalization en retiming zorgen voor betrouwbare linkprestaties
- Eenvoudige implementatie: Hot-pluggable QSFP28-vormfactor met push-pull vergrendeling
- Digitale diagnostiek: Real-time monitoring van linkgezondheid en prestaties
Service & Ondersteuning
Als geautoriseerde NVIDIA-partner biedt Hong Kong Starsurge Group:
- Technische pre-sales consultatie voor 100G netwerkarchitectuur en bekabelingsontwerp
- Wereldwijde logistiek met real-time tracking en douaneafhandeling ondersteuning
- Standaard NVIDIA hardware garantie dekking
- Firmware en compatibiliteitsadvies voor NVIDIA switch- en adapterplatforms
- Meertalige ondersteuning (Engels, Mandarijn, Kantonees) via e-mail of telefoon
Veelgestelde vragen
V: Wat is het verschil tussen AOC en DAC?
A: Een AOC (Active Optical Cable) gebruikt optische vezel met geïntegreerde transceivers om een groter bereik (tot 100 m) te bereiken dan passieve koperen DAC's (doorgaans ≤5 m), terwijl het een lager gewicht en betere EMI-immuniteit biedt.
V: Kan ik deze kabel gebruiken met InfiniBand EDR-switches?
A: Ja, de MFA1A00-serie ondersteunt zowel InfiniBand EDR (E-serie) als 100GbE (C-serie). Gebruik voor EDR de MFA1A00-Exxx-varianten.
V: Wat is het verschil tussen de C-serie en de E-serie?
A: De C-serie is geoptimaliseerd voor 100GbE-toepassingen, terwijl de E-serie is geoptimaliseerd voor InfiniBand EDR. Beide gebruiken dezelfde fysieke hardware, maar kunnen verschillende firmwareconfiguraties hebben.
V: Wat is de minimale buigradius van deze kabel?
A: De minimale buigradius is 30 mm.
V: Is de kabel hot-pluggable?
A: Ja, hij is volledig hot-pluggable en ondersteunt live inbrengen/verwijderen zonder het host-systeem uit te schakelen.
V: Wat is de maximale afstand voor deze kabel?
A: De MFA1A00-serie ondersteunt tot 100 m via OM3/OM4 multimode glasvezel. De C050-variant is 50 m.
Handelingsvoorschriften
- Houd de beschermende stofkappen op de connectoren tot aan de installatie om besmetting te voorkomen
- Gebruik goedgekeurde reinigingsmiddelen voor optische connectoren vóór het koppelen om een laag invoegverlies te garanderen
- Vermijd het buigen van de kabel strakker dan de minimale buigradius van 30 mm
- Observeer standaard ESD-voorzorgsmaatregelen tijdens installatie en hantering
- Trek niet aan de connectoren; gebruik de trekstrip of vergrendeling voor inbrengen/verwijderen
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Sinds 2008 bedienen we klanten wereldwijd met netwerkapparatuur, waaronder switches, NIC's, draadloze toegangspunten, controllers, kabels en optische modules. Onze ervaren verkoop- en technische teams ondersteunen diverse sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. We leveren op maat gemaakte oplossingen, wereldwijde logistiek en meertalige ondersteuning - allemaal gebaseerd op een klantgerichte toewijding aan betrouwbaarheid, prestaties en schaalbaarheid.
Belangrijkste feiten
Onderdeelnummer: MFA1A00-C050
Vormfactor: QSFP28 (SFF-8665)
Datasnelheid: 100 Gb/s (4x25G NRZ)
Lengte: 50 m
Protocol: 100GbE
Vermogen (met retiming): 2,2 W typisch / uiteinde
Bereik: Tot 100 m
Mantel: LSZH, Aqua
Compatibiliteitsmatrix
| Apparaattype | Ondersteunde platforms |
|---|---|
| Ethernet-switches | NVIDIA Spectrum SN2000/SN3000/SN4000-serie, externe 100G-switches |
| InfiniBand-switches | NVIDIA Quantum, SB7800, SB7900-serie (met E-serie varianten) |
| Adapters / DPU's | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Extern | QSFP28-uitgeruste switches die 100G ondersteunen (verifieer conformiteit) |
Koperschecklist
- Bevestig dat uw switch/adapterpoort QSFP28 en 100G NRZ ondersteunt
- Verifieer de benodigde kabellengte (C050 = 50m)
- Zorg ervoor dat uw systeem het vereiste protocol ondersteunt (100GbE of InfiniBand EDR)
- Bepaal of retiming vereist is voor uw toepassing (standaard ingeschakeld voor 100G)
- Controleer het stroombudget en de koeling voor de QSFP28-module
- Raadpleeg het kwalificatierapport op systeemp niveau voor gevalideerde configuraties
