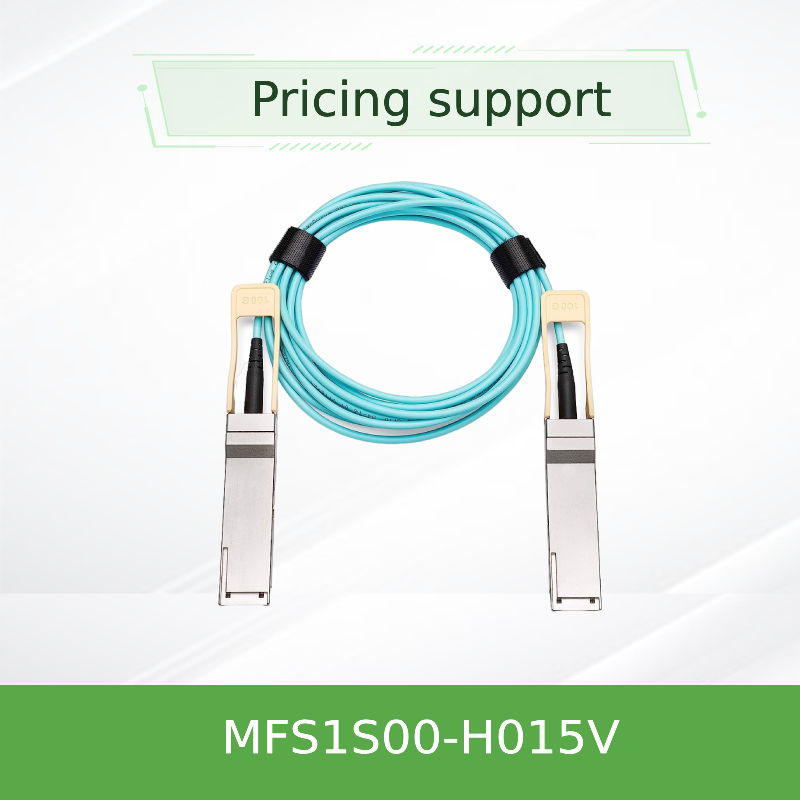

200G QSFP56 Actieve optische kabel voor NVIDIA SN3700/SN4600 Switches MFS1S00-H015V
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFS1S00-H015V |
| Document: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabel lengte: | 15 meter |
| Model: | MFS1S00-H015V | ||
| Markeren: | 200G QSFP56-optische kabel voor NVIDIA-switches,QSFP56 actieve optische kabel met garantie,NVIDIA SN3700 SN4600 compatibele optische kabel |
||
Productomschrijving
200G QSFP56 actieve optische kabel voor NVIDIA SN3700/SN4600 switches
DeNVIDIA MFS1S00-H015Vis een hoogwaardige 200Gb/s QSFP56 actieve optische kabel (AOC) ontworpen voor korteafstandsverbindingen in datacenters.Deze op VCSEL gebaseerde multimode vezel AOC ondersteunt 4 × 50Gb / s PAM4 modulatie en biedt betrouwbare, energiezuinige connectiviteit voor InfiniBand HDR en 200 Gigabit Ethernet-systemen.
Productoverzicht
De NVIDIA MFS1S00-H015V is een op QSFP56 VCSEL gebaseerde actieve optische kabel die 200Gb/s totale bandbreedte biedt via multimode vezels.met een vermogen van meer dan 50 W,Deze kabel is volledig in overeenstemming met de SFF-8665- en SFF-8636-normen.
Belangrijkste kenmerken
- Gegevenspercentage:tot 200 Gb/s (4 × 50 Gb/s PAM4)
- Protocolondersteuning:InfiniBand HDR, 200GbE
- Bereik:Tot 100 m over multimode vezels
- Laag vermogen:5.0W typisch per uiteinde (met retiming)
- warm aansluitbaar:QSFP56-vormfactor, SFF-8665-conform
- Beheer:SFF-8636 I2C-interface met DDM
- Programmeerbaar:Rx uitgangsamplitude & voor-accent
- Naleving:RoHS, klasse 1 laserveiligheid
Technologie en ontwerp
De MFS1S00-H015V maakt gebruik van VCSEL-technologie (Vertical Cavity Surface-Emitting Laser) met een golflengte van 850 nm in combinatie met hogesnelheid multimode vezels.Elke rijbaan heeft een onafhankelijke hertijding voor zowel zend- als ontvangpadenDe kabel is voorzien van digitale diagnostische monitoring (DDM) voor real-time tracking van optisch vermogen, temperatuur, spanning en bias current.met programmeerbare Tx-vergelijking en Rx-uitgangsamplitude/voorafdruk voor fijne afstemming.
Typische uitzendingen
- InfiniBand HDR-stoffen:Verbind schakelaars met servers en opslag in HPC-clusters
- 200GbE-aggregatie:Link SN3700 en SN4600-schakelaars in top-of-rack- of leaf-spine-architecturen
- Interconnecties van datacenters:Kort bereik (tot 100 m) verbindingen tussen rekken of binnen een rij
- AI/ML-opleidingsclusters:Systeemoplossingen voor het opzetten en installeren van computers
Verenigbaarheid
Schakelaars:NVIDIA Spectrum SN3700, SN4600-serie en andere QSFP56-uitgeruste switches die 200G InfiniBand of Ethernet ondersteunen.
Adapters / DPU's:ConnectX-6, ConnectX-7, BlueField-2/3 met QSFP56-poorten.
Protocolen:InfiniBand HDR (100G/200G) en 200GbE (IEEE 802.3bs).
Adapters / DPU's:ConnectX-6, ConnectX-7, BlueField-2/3 met QSFP56-poorten.
Protocolen:InfiniBand HDR (100G/200G) en 200GbE (IEEE 802.3bs).
Compatibiliteit is systeemafhankelijk; voor gevalideerde configuraties zie het productkwalificatieverslag op systeemniveau.
Specificaties
| Parameter | Waarde |
|---|---|
| Productsoort | Actieve optische kabel (AOC), QSFP56 |
| Gegevenspercentage | 200 Gb/s (4 × 50 Gb/s PAM4) |
| Vlakken | Multimode (MMF) |
| Waallengte | 850 nm VCSEL |
| Bereik (OM3/OM4) | Tot 100 m |
| Voedingsspanning | 3.3V (3.135V - 3.465V) |
| Vermogenverlies (per uiteinde, met retiming) | 5.0W typisch |
| Temperatuur van de behuizing | 0 °C tot 70 °C |
| Bergingstemperatuur | -40 °C tot 85 °C |
| Relatieve luchtvochtigheid | 5% tot 85% |
| Type aansluiting | QSFP56 (conform SFF-8665) |
| Beheerinterface | I2C (SFF-8636) |
| Digitale diagnostiek (DDM) | Tx/Rx vermogen, temperatuur, spanning, biasstroom |
| Regulering | CB, cTUVus, CE, FCC klasse A, ICES, RCM, VCCI, klasse 1-laser |
| Lange (H015V) | 15 meter. |
Selectiegids
| Nummer van het bestelgedeelte | Beschrijving | Lange |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Voor andere lengtes of aangepaste opties, neem dan contact op met ons verkoopteam.
Voordelen
- Uitgebreid bereik:Betekenisvol langer dan passieve koperen DAC's, tot 100 m
- Laag energieverbruik:5.0W per eind vermindert het totale energiebudget van het datacentrum
- Flexible tariefkeuze:Ondersteunt zowel NRZ (EDR) als PAM4 (HDR) -modus via snelheidsselectie
- Robuuste signaalintegriteit:Programmeerbare gelijkstelling en retiming zorgen voor betrouwbare verbindingsprestaties
- Gemakkelijk in te zetten:warm aansluitbare QSFP56-vormfactor met push-pull-slot
Dienstverlening en ondersteuning
Als geautoriseerde NVIDIA Mellanox partner biedt Hong Kong Starsurge Group:
- Technische pre-sales-consultatie voor het ontwerp van InfiniBand- en Ethernet-stof
- Wereldwijde logistiek met real-time tracking en douane-afwikkeling
- Standaardgarantie van één jaar tegen fabricagefouten
- Advies inzake firmwarecompatibiliteit voor NVIDIA-switch- en adapterplatformen
- Meertalige ondersteuning (Engels, Mandarijn, Kantonees) via e-mail of telefoon
Vaak gestelde vragen
V: Wat is het verschil tussen AOC en DAC?
A: Een AOC (Active Optical Cable) maakt gebruik van glasvezel met geïntegreerde transceivers om een langer bereik (tot 100 m) te bereiken dan passieve koper-DAC's (meestal ≤ 5 m).terwijl het een lager gewicht en een betere EMI-immuniteit biedt.
V: Kan ik deze kabel gebruiken met 100G of 40G switches?
A: Ja, het kan in NRZ-modus (25,78125 Gb/s) werken voor 100G- of 40G-toepassingen, maar het is geoptimaliseerd voor 200G PAM4.
V: Wat is de buigradius van deze kabel?
A: De minimale bochtradius is 30 mm.
V: Kan de kabel warm worden aangesloten?
A: Ja, het is volledig warm aansluitbaar en ondersteunt live in- en verwijdering zonder het gastheerstelsel uit te zetten.
Voorzorgsmaatregelen bij gebruik
- Houd tot de installatie beschermende stofdeksels op verbindingen om besmetting te voorkomen
- Gebruik vóór het paren goedgekeurde optische verbindingsreinigers om een laag invoegverlies te garanderen
- Vermijd het buigen van de kabel strakker dan de minimale buigradius van 30 mm
- Naleving van standaard ESD-voorzorgsmaatregelen tijdens installatie en behandeling
- Niet trekken aan de connectoren; gebruik de trek-tab of vergrendeling voor het inbrengen / verwijderen
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limitedis een technologiegerichte leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Sinds 2008 hebben we klanten wereldwijd bediend met netwerkapparatuur, waaronder switches, NIC's,draadloze toegangspuntenOnze ervaren verkoop- en technische teams ondersteunen diverse industrieën zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen.We leveren op maat gemaakte oplossingen., wereldwijde logistiek en meertalige ondersteuning - allemaal gebaseerd op een klant-eerste toewijding aan betrouwbaarheid, prestaties en schaalbaarheid.
Belangrijkste feiten
- Deelnummer:MFS1S00-H015V
- Form factor:QSFP56 (SFF-8665)
- Gegevenspercentage:200 Gb/s (4×50 G PAM4)
- Bereik:Tot 100 m (OM4)
- Protocolen:InfiniBand HDR, 200GbE
- Vermogen:5.0W typisch per uiteinde
Compatibiliteitsmatrix
| Typ van apparaat | Ondersteunde platformen |
|---|---|
| InfiniBand-schakelaars | NVIDIA Quantum-2, SB7800, SB7900 serie |
| Ethernet-switches | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adapters / DPU's | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Derden | QSFP56-uitgeruste schakelaars die 200G ondersteunen (naleving worden gecontroleerd) |
Checklijst van de koper
- Bevestig dat uw schakelaar/adapterpoort QSFP56 en 200G PAM4 of NRZ ondersteunt
- Verifieer de vereiste kabellengte (H015V = 15m)
- Zorg ervoor dat uw systeem het vereiste protocol ondersteunt (InfiniBand HDR of 200GbE)
- Controleer het stroombudget en de koeling van de QSFP56-module
- Herziening van het kwalificatierapport op systeemniveau voor gevalideerde configuraties
Wilt u meer details over dit product weten
