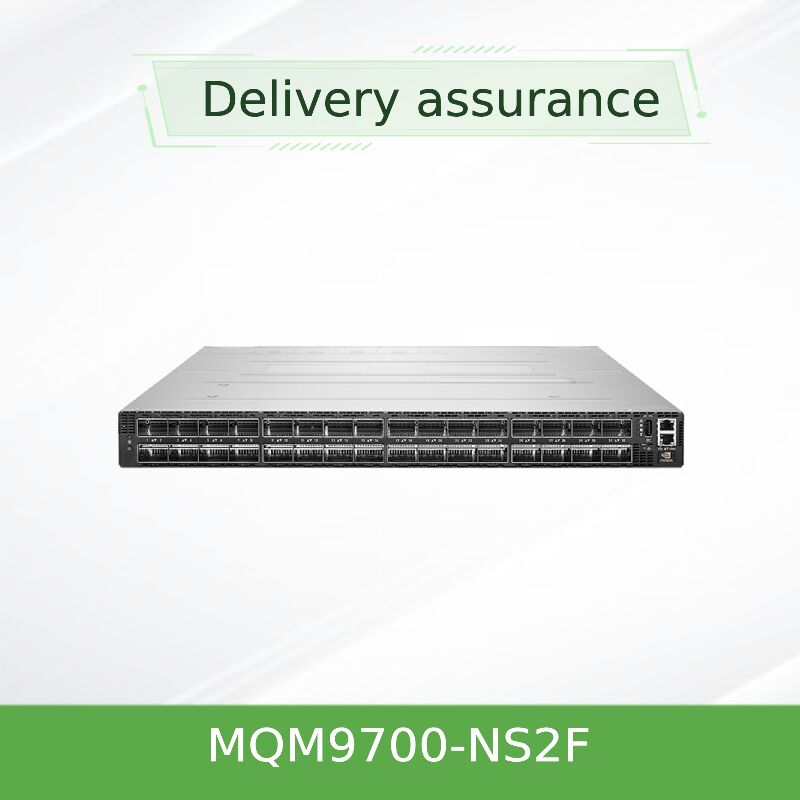

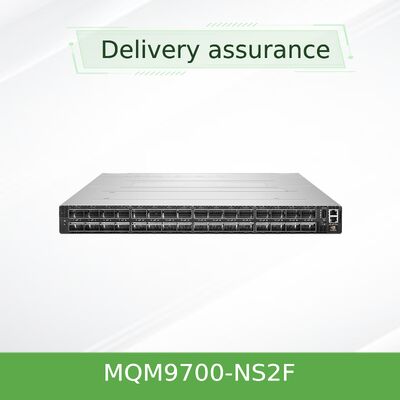

NVIDIA Quantum-2 QM9700-NS2F Managed InfiniBand Switch 64-Poorts 400G NDR 51,2 Tb/s Doorvoer P2C Luchtstroom
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Document: | MQM9700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Modelnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) | Merk: | Mellanox |
|---|---|---|---|
| Uplink connectiviteit: | 400 Gbps | Naam: | De Schakelaar 1U NDR 400Gb/S van het InfiniBandmqm9700-ns2f Mellanox Netwerk voor Server |
| Trefwoord: | Mellanox -netwerkschakelaar | Poortconfiguratie: | 64X 400G, 32X OSFP |
| Markeren: | NVIDIA Quantum-2 InfiniBand switch 64-poorts,Mellanox netwerkswitch 400G NDR,InfiniBand switch 51 |
||
Productomschrijving
Toonaangevende NDR 400Gb/s per poort. 51.2 Tb/s totale doorvoer. SHARPv3 in-netwerk computing. P2C voorwaarts luchtstroom voor geoptimaliseerd thermisch ontwerp. Ultra-lage latentie voor AI & HPC stoffen.
De NVIDIA Quantum-2 QM9700-NS2F is een volledig beheerde 1U InfiniBand-switch met power-to-connector (P2C) voorwaarts luchtstroom, die een ongekende 64 poorten van 400Gb / s (NDR) non-blocking bandbreedte levert.Ontworpen voor extreme AIHet biedt een enorme schaalbaarheid met een totale bi-directionele doorvoer van 51,2 Tb/s en meer dan 66,5 miljard pakketten per seconde.Gebruik maken van SHARPv3De QM9700-NS2F versnelt dataverkeer en in-network computing voor de meest veeleisende werkbelastingen.
- Schakelaar Radix:64 niet-blokkerende 400G-poorten (32 OSFP-connectoren)
- Doorvoer:51.2 Tb/s totale tweerichting
- Pakketpercentage:>66,5 miljard pakketten per seconde (BPPS)
- SHARPv3:32x verbeterde AI-versnelling ten opzichte van vorige generatie
- Luchtstroom:Voorwaartse luchtstroom van stroom naar aansluiting (P2C) ️ ideaal voor koude-ganginlaat naar warmganguitlaat
- Beheer:On-board subnetbeheerder voor maximaal 2.000 knooppunten, MLNX-OS, CLI, WebUI, SNMP, JSON API
- Energie en koeling:1+1 redundante warmverwisselbare PSU, warmverwisselbare ventilator eenheden, voor-achterkoeling (P2C)
De QM9700-serie is gebouwd op het NVIDIA Quantum-2-platform en herdefinieert datacenter-switchdichtheid en -efficiëntie.P2C forward airflow) integreert 64 poorten van 400Gb/s InfiniBand in een compact 1U chassisHet ondersteunt port-split-technologie om tot 128 poorten van 200 Gb/s te leveren, met flexibele topologieën zoals Fat Tree, DragonFly+, SlimFly en multidimensionale Torus.Achterwaarts compatibiliteit met eerdere InfiniBand-generaties zorgt voor een soepele integratie in de bestaande infrastructuurMet geavanceerde telemetrie, congestiebeheersing en zelfherstellende netwerkmogelijkheden, maximaliseert deze schakelaar de doorvoer van applicaties en vereenvoudigt het gebruik.

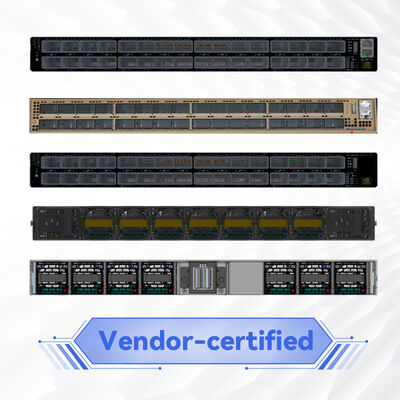

32 OSFP-kooien die 400G NDR of 128x200G ondersteunen via splitterkabels, waardoor de dichtste top-of-rack InfiniBand-switch in 1U-vormfactor wordt geleverd.
De derde generatie NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol versnelt AI-collectieve operaties met maximaal 32X, waardoor gegevensverkeer en latentie worden verminderd.
Remote Direct Memory Access (RDMA) en adaptieve routing elimineren knelpunten, terwijl verbeterde virtuele rijstrookkaarten en congestiebeheersing een consistente prestatie behouden.
Automatische failover, link-level retransmissie en geavanceerde monitoringsmogelijkheden zorgen voor niet-onderbrekende operaties voor missie-kritieke werkbelastingen.
On-board subnet manager ondersteunt tot 2000 knooppunten out-of-the-box; volledig chassisbeheer via CLI, WebUI, SNMP en JSON/REST API.
Geoptimaliseerd voor schaalbare, kosteneffectieve clusterontwerpen; dubbele dichtheid radix vermindert netwerklagen en verlaagt de totale eigendomskosten.
Het Quantum-2-platform integreert de nieuwste 400G SerDes-technologie van NVIDIA, die 51,2 Tb/s aan schakelcapaciteit levert.SHARPv3In het kader van de nieuwe technologieën, die in het kader van de nieuwe technologieën zullen worden ontwikkeld, zullen de technologieën van de nieuwe technologieën worden gebruikt om de ontwikkeling van nieuwe technologieën te verbeteren.Remote Direct Memory Access (RDMA)Adaptieve routing verdeelt het verkeer dynamisch over meerdere paden om hotspots te vermijden.Terwijl verbeterde kwaliteit van dienstverlening (QoS) en virtuele lijn (VL) -kaarten garandeert bandbreedte voor kritieke toepassingenDe QM9700-NS2F bevat ook geavanceerde telemetrie voor real-time monitoring van weefsels en zelfherstellingsmogelijkheden die automatisch verkeer om linkfalen omleiden.
- AI & Machine Learning Clusters:High-radix NDR-switches maken massale GPU-supercomputing pods mogelijk met SHARPv3-versnelde NCCL-collectieven.
- HPC-onderzoekscentra:SlimFly- of Fat Tree-topologieën verbinden duizenden knooppunten met ultra-lage latentie voor weersimulatie, genomica en fysica.
- Bedrijfsdatacenters:Consolideer het Oost-West-verkeer met 400G-architectuur, waardoor het aantal niveaus en de operationele kosten worden verminderd.
- Cloud & Hyperscale:DragonFly+ en multidimensionale torus voor maximale schaalbaarheid met een hoge bandbreedte-dichtheid per rack-eenheid.
- opslag en IO-uitbreiding:Verbind hoogwaardige opslagsystemen met NVMe over Fabrics (NVMe-oF) via InfiniBand.

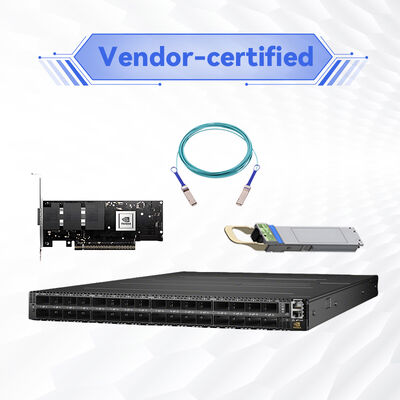

De QM9700-NS2F is volledig interoperabel met NVIDIA InfiniBand adapters (ConnectX-6, ConnectX-7, ConnectX-8), kabels (actief/passief koper, actieve vezels, optische modules),en eerdere FDR/EDR/HDR-generatiesHet draait op MLNX-OS met uitgebreide API-ondersteuning voor automatiseringsframeworks.De schakelaar integreert naadloos met belangrijke HPC-schedulers en open netwerkautomatiseringstools.
| Component | Ondersteunde modellen/normen |
|---|---|
| Hostkanaaladapters | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 InfiniBand, NDR 400G HCA's |
| Kabels en transceivers | OSFP passief koper (tot 2,5 m), actief koper, actieve vezels (tot 500 m), optische modules (QSFP-DD naar OSFP adapters voor 200G split) |
| Vorige InfiniBand snelheden | HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s) |
| Beheer en automatisering | MLNX-OS, UFM, Prometheus/Grafana via SNMP, JSON-RPC, Ansible modules |
| Parameter | Specificatie |
|---|---|
| Havens en snelheid | 64 niet-blokkerende poorten van 400Gb/s (NDR) InfiniBand; 32 OSFP-connectoren; ondersteunt 128 poorten @200Gb/s via splitterkabels |
| Schakelcapaciteit | 51.2 Tb/s totale bidirectionele doorvoer; >66,5 miljard pakketten per seconde (BPPS) |
| Latentie | Sub-130ns haven-naar-haven met dynamische routing (typisch) |
| Processor en geheugen | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Beheersinterfaces | 1x USB 3.0, 1x USB (I2C), 1x RJ45 (Ethernet), 1x RJ45 (UART) |
| Stroomvoorziening | 1+1 redundant, warmwisselbaar, 200Vac, 80 PLUS Gold+ gecertificeerd |
| Koeling en luchtstroom | Voorwaartse luchtstroom van stroom naar aansluiting (P2C)(model NS2F); warmwisselbare ventilator eenheden, voor-achterkoeling |
| Afmetingen (HxWxD) | 1.7 in (43,6 mm) x 17,0 in (438 mm) x 26,0 in (660,4 mm) |
| Gewicht | 14.5 kg (31,97 lbs) |
| Werkomstandigheden | Temperatuur: 0°C tot 40°C; luchtvochtigheid: 10% tot 85% niet-condenserend; hoogte tot 3050 m |
| Regelgeving en veiligheid | RoHS, CE, FCC, VCCI, cTUVus, CB, RCM, Energy Star |
| Garantie | 1 jaar fabrikantgarantie (verlengbaar) |
| Nummer van het bestelbare onderdeel | Beschrijving | Beheer | Luchtstroomrichting |
|---|---|---|---|
| MQM9700-NS2F | 64 poorten 400Gb/s InfiniBand, managed switch, 32 OSFP-poorten | Volledige on-board subnetbeheerder, MLNX-OS | Power-to-Connector (P2C) ️ luchtstroom naar voren |
| MQM9700-NS2R | 64 poorten 400 Gb/s InfiniBand, beheerde switch | Beheerd (dezelfde kenmerken) | Connector-to-Power (C2P) |
| MQM9790-NS2F | 64 poorten 400Gb/s, niet-beheerde schakelaar | Onbeheerd extern UFM-beheer | P2C-luchtstroom naar voren |
| MQM9790-NS2R | 64 poorten 400Gb/s, niet-beheerde schakelaar | Niet beheerd | C2P omgekeerde luchtstroom |
De QM9700-NS2F is ideaal voor klanten die geavanceerd on-box management (subnetmanager) en power-to-connector (P2C) voorwaarts luchtstroom nodig hebben.Dit luchtstroompatroon trekt koele lucht uit het koude gangpad door de krachtzijde en uitlaat door de connector zijdeControleer uw luchtstroomstrategie voor het bestellen.
Warehouses en fulfillment partners maken snelle wereldwijde verzending mogelijk met veilige verpakkingen.
Onze interne ingenieurs helpen met het valideren van netwerktopologieën, bekabelingsplannen en firmwarevereisten.
Geautoriseerde partnerprijzen met uitgebreide garantieopties en geavanceerde vervangingsprogramma's.
Ondersteuning in het Engels, Mandarijn, Kantonees en regionale talen voor naadloze inkoop.
Starsurge biedt end-to-end lifecycle ondersteuning: van ontwerpconsultatie tot implementatie en onderhoud na de verkoop.ondersteuning bij het upgraden van de firmwareVoor grote projecten bieden we toegewijd accountbeheer en 24/7 technische escalatie. De QM9700-NS2F wordt geleverd met 1 jaar hardware garantie;Uitgebreide ondersteuningspakketten zijn op aanvraag beschikbaar.
Het belangrijkste verschil is de richting van de luchtstroom: NS2F maakt gebruik van de power-to-connector (P2C) -voorwaartse luchtstroom (koude luchtinlaat van de krachtzijde, uitlaat door de connectorzijde),terwijl NS2R gebruik maakt van connector-to-power (C2P) omgekeerde luchtstroomKies op basis van de warm/koude gang van je datacenter.
Ja, de QM9700 ondersteunt achterwaarts compatibiliteit met behulp van geschikte adapterkabels of breakoutopties voor HDR (200G), EDR (100G) en FDR (56G) snelheden.Raadpleeg de compatibiliteitsmatrix of neem contact op met Starsurge voor gevalideerde kabel-SKU's.
Nee, de QM9700-NS2F beschikt over een geïntegreerde on-board subnet manager die tot 2000 knooppunten kan beheren, waardoor kleine tot middelgrote implementaties worden vereenvoudigd.
Ja, de InfiniBand-fabriek is agnostisch voor serverleveranciers.
De typische stroom varieert afhankelijk van de poortconfiguratie en bekabeling. De PSU's zijn 1+1 redundant 200-240Vac, Gold+ beoordeeld.
- Zorg ervoor dat de luchtstroomrichting (P2C naar voren voor NS2F) overeenkomt met uw ventilatiestrategie van het rack dit model neemt de stroom in van de krachtzijde en stopt via de OSFP-connectorzijde.
- Gebruik uitsluitend goedgekeurde NVIDIA OSFP-modules of gekwalificeerde passieve/actieve koper/vezelkabels voor 400G-prestaties.
- De installatie moet volgens ESD-voorzorgsmaatregelen plaatsvinden en door gekwalificeerd netwerkpersoneel worden uitgevoerd.
- Firmware-updates moeten worden uitgevoerd met behulp van MLNX-OS-richtlijnen om onderbrekingen te voorkomen; onderhoudsvensters dienovereenkomstig plannen.
- Bevestig dat het ingangsvermogen binnen het wisselstroombereik van 200-240 V is met redundante voedingssystemen om een hoge beschikbaarheid te behouden.
Starsurge is opgericht in 2008 en is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.en bedrijfssectoren wereldwijdMet een ervaren verkoop- en technisch team leveren we betrouwbare netwerkapparatuur, waaronder switches, NIC's, draadloze controllers, kabels en IoT-oplossingen.Onze klantgerichte aanpak zorgt voor schaalbareMet meertalige ondersteuning en wereldwijde leveringsmogelijkheden is Starsurge uw vertrouwde partner voor NVIDIA- en datacenteroplossingen.
- Bevestig dat de richting van de luchtstroom (P2C naar voren) overeenkomt met het ontwerp van het datacentrum voor de koude gang
- ¢ Controleer de stroominvoer: 200-240 V wisselstroom met overbodige voedingsmiddelen en de juiste capaciteit van het circuit
- Selecteer geschikte OSFP-kabels/transceivers: actief/passief koper of glasvezel, op basis van de afstandsvereisten
- Plan netwerktopologie (Fat Tree, DragonFly+ enz.) en schaalknopen
- ¢ Zorg ervoor dat gastheeradapters NDR-compatibel zijn (ConnectX-7 of nieuwere voor 400G) of compatibel zijn met lagere snelheden
- ¢ Toekenning van beheer IP en herziening MLNX-OS configuratie (geen extra licentie voor kern switching)
- - Voorbereiding van de rackruimte: 1U hoogte, diepte tot 660 mm inclusief kabelbeheer en stroomkabeling
