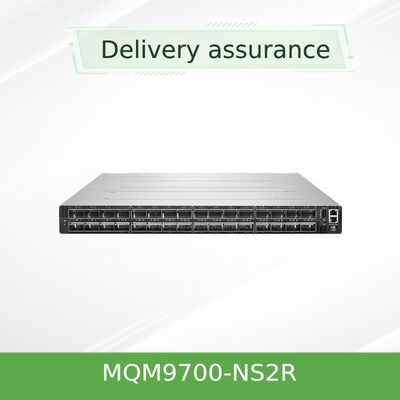

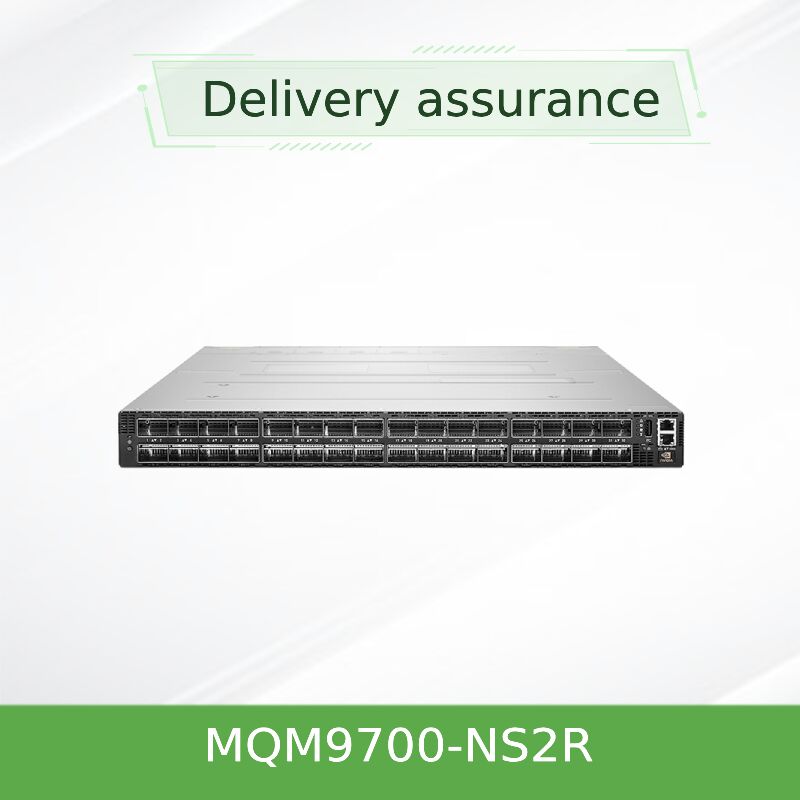

NVIDIA Quantum 2 MQM9790-NS2R 64-poort 400Gb/s Unmanaged InfiniBand Switch met omgekeerde luchtstroom (C2P)
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Document: | MQM9700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MQM9700-NS2R (920-9B210-00RN-0M2) | transmissiesnelheid: | 400G |
|---|---|---|---|
| Poorten: | 64 | Technologie: | Infiniband |
| Maximale snelheid: | NDR | Transportpakket: | verpakking |
Productomschrijving
Ontworpen voor extreme AI- en HPC-omgevingen, waar extern stofbeheer de voorkeur krijgt.De MQM9790-NS2R levert 64 niet-blokkerende poorten van 400Gb/s InfiniBand in een compact 1U-chassis met connector-to-power (C2P) omgekeerde luchtstroom, waardoor flexibele topologieën en SHARPv3 in-network computing mogelijk zijn, terwijl ze afhankelijk zijn van externe subnetmanagers zoals NVIDIA UFM of OpenSM.
Hong Kong Starsurge Group presenteert de NVIDIA Quantum-2 MQM9790-NS2R, een high-performance, onbeheerde 400Gb/s InfiniBand-switch met omgekeerde luchtstroom (connector-to-power).Deze schakelaar biedt 32 OSFP-poorten die 64 × 400 Gbps-verbindingen ondersteunen (of maximaal 128 poorten bij 200 Gbps via de port-split-technologie)Met een baanbrekende 51,2 terabits per seconde bidirectionele doorvoer en meer dan 66,5 miljard pakketten per seconde capaciteit,de MQM9790-NS2R is ontworpen voor klanten die externe beheersing van het subnetmanager nodig hebben (e.g., NVIDIA UFM) voor geavanceerde telemetrie, monitoring en grootschalige weefselorkestratie.
- Ongekende havendichtheid:64 poorten van 400 Gb/s NDR InfiniBand in 1U, niet-blokkerende architectuur.
- Double-Density 200Gb/s-modus:Ondersteunt tot 128 poorten van 200 Gbps met behulp van NVIDIA-port-split-technologie, waardoor de TCO voor leaf-spine-topologieën wordt verminderd.
- Externe subnetbeheerder klaar:Ontworpen voor gebruik met NVIDIA UFM (Unified Fabric Manager), OpenSM of andere externe subnetbeheerders. Ideaal voor grootschalige, centraal beheerde stoffen.
- Netwerkcomputing:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) levert 32x hogere AI-versnelling in vergelijking met de vorige generatie.
- Geavanceerde weefselservices:RDMA, adaptieve routing, congestiebeheersing, verbeterde VL-mapping en zelfherstellende netwerkmogelijkheden.
- Omgekeerde luchtstroom (C2P):Connector-to-Power luchtstroomrichting ideaal voor datacenter layouts met koude gang aan de havenzijde.
- Redundantie en betrouwbaarheid:1 + 1 redundante warmwisselbare voedingsbronnen, warmwisselbare ventilator eenheden.
- Achteruit compatibel:Ondersteunt eerdere InfiniBand-generaties (HDR, EDR, FDR).
Gebouwd op de NVIDIA Quantum-2 ASIC, maakt de MQM9790-NS2R gebruik van de state-of-the-art 400Gb/s SerDes-technologie.adaptieve routing om stoffenhotspots te vermijden, en NVIDIA SHARPv3 voor reducties in het netwerk, die de collectieve operaties in MPI en AI frameworks drastisch versnellen.Dit model legt het beheer van de stof over aan externe controllers., waardoor gecentraliseerde beleidshandhaving en diepere telemetrie mogelijk zijn in combinatie met NVIDIA UFM.
Met ondersteuning voor meerdere topologieën, waaronder Fat Tree, SlimFly, DragonFly+ en de multidimensionale Torus, stelt de MQM9790-NS2R architecten in staat kosteneffectief te bouwen.zeer veerkrachtige netwerken voor supercomputing van de volgende generatie met behoud van gecentraliseerd beheer.
- AI & Machine Learning Clusters:Hoge snelheid GPU-interconnecties voor grote taalmodeltraining met gecentraliseerd UFM-beheer.
- High-Performance Computing (HPC):Onderzoekssimulaties, weermodellering, genomica die externe weefsel orkestratie vereisen.
- Hyperscale datacenters:Grootschalige InfiniBand-fabrieken waarbij externe subnetbeheerders een uniforme controle bieden over honderden switches.
- Enterprise Cloud & Finance:Handelssystemen met lage latentie met gecentraliseerde monitoring en beleidsbeheer.
- Overheid en onderwijs:Nationale laboratoria en universitaire supercomputingcentra die speciale apparaten voor het beheer van stoffen nodig hebben.
Volledig interoperabel met NVIDIA InfiniBand-ecosysteem: ConnectX-6/7 adapters, LinkX kabels en Quantum-2-series switches. Achteruit compatibel met HDR, EDR en FDR-apparaten.Vereist een externe Subnet Manager zoals NVIDIA UFM (aanbevolen voor grote stoffen)Ondersteunt de belangrijkste Linux-distributies (RHEL, Ubuntu, Rocky Linux) en Windows Server met passende stuurprogramma's.
| Parameter | Specificatie (MQM9790-NS2R) |
|---|---|
| Havens | 32 OSFP-connectoren met ondersteuning voor 64 poorten van 400 Gb/s InfiniBand (NDR) of 128 poorten van 200 Gb/s |
| Geaggregeerde doorvoer | 51.2 Tb/s tweerichtings, niet blokkerend |
| Packet forwarding capaciteit | Meer dan 66,5 miljard pakketten per seconde (BPPS) |
| Beheertype | Onbeheerd |
| CPU & geheugen | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Stroomvoorziening | 1+1 redundant, warmwisselbaar, 200-240Vac, 80 Plus Gold, ENERGY STAR gecertificeerd |
| Koeling / luchtstroom | Omgekeerde luchtstroom: C2P, warmwisselbare ventilator eenheden |
| Afmetingen (HxWxD) | 1.7 in (43,6 mm) x 17,0 in (438 mm) x 26,0 in (660,4 mm) |
| Gewicht | Ongeveer 14,5 kg |
| Werktemperatuur | 0°C tot 40°C |
| Vochtigheid (operatie) | 10% tot 85% niet-condenserend |
| Hoogte | Tot 3050 m |
| Naleving van de regelgeving | Voor de toepassing van deze verordening geldt de volgende voorwaarden: |
| Garantie | 1 jaar standaard (verlengde opties beschikbaar) |
| Nummer van het bestelbare onderdeel (OPN) | Beschrijving | Luchtstroomrichting | Beheer |
|---|---|---|---|
| MQM9700-NS2F | 64 poorten 400 Gb/s, beheerd | P2C (power-to-connector / naar voren) | On-board subnetbeheerder |
| MQM9700-NS2R | 64 poorten 400 Gb/s, beheerd | C2P (connector-to-power / omgekeerd) | On-board subnetbeheerder |
| MQM9790-NS2F | 64 poorten 400 Gb/s, niet beheerd | P2C (voor) | Externe subnetbeheerder vereist |
| MQM9790-NS2R | 64 poorten 400 Gb/s, niet beheerd | C2P (omgekeerd) | Externe subnetbeheerder vereist |
Voor C2P-luchtstroom (connector-to-power) komt koude lucht van de OSFP-connectorzijde binnen en ontsnapt via de voedingszijde.MQM9790-NS2R is de ideale onbeheerde keuze voor rekken die een omgekeerde luchtstroom vereisen.
- Gecentraliseerd stofbeheer:Ideaal voor implementaties met NVIDIA UFM, waardoor single-pan-of-glass beheer over honderden switches.
- Veranderlijke luchtstroomflexibiliteit:C2P-koeling komt overeen met specifieke datacenter-configuratie van warm/koude gangen, waardoor de thermische efficiëntie wordt verbeterd.
- Hoogste radix in 1 U:64x 400G-poorten minimaliseren de schakelniveaus, verlagen de latentie en vereenvoudigen de bekabeling.
- Kosteneffectief voor grote stoffen:Vermijdt overbodige SM-processors als het externe beheer al is ingezet.
- Energiezuinig:Gold+ voedingsbronnen en slimme ventilatorbesturing verminderen OPEX.
- Toekomstige schaalbaarheid:Ondersteuning voor SHARPv3 en adaptieve routing zorgt voor investeringsbescherming voor next-gen AI-frameworks.
Hong Kong Starsurge Group biedt end-to-end ondersteuning inclusief pre-sales consulting, integratie diensten en wereldwijde logistiek.en verlengde garantieopties. Voor volume-orders leveren wij aangepaste bekabeling en configuratie validatie.
• Controleer of de C2P-luchtstroom oriëntatie overeenkomt met uw rack: de koude gang moet aan de aansluitingszijde (OSFP) zijn.
• Voor de werking van de schakelaar moet op de stof een externe subnetmanager aanwezig zijn.
• Gebruik alleen NVIDIA-gekwalificeerde optische modules en kabels om de signaalintegrititeit en -conformiteit te behouden.
• Werkshoogte tot 3050 m; temperatuur niet hoger dan 40°C.
• Voor sommige geavanceerde UFM-functies kan een afzonderlijke licentie vereist zijn; raadpleeg het verkoopteam van Starsurge.
• Specificaties die niet openbaar door NVIDIA zijn bevestigd, zijn aangegeven als verstrekt
Starsurge is opgericht in 2008 en is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.en zakelijke klanten wereldwijdMet een ervaren technisch en verkoopteam levert Starsurge een op maat gemaakte netwerkinfrastructuur, waaronder IoT-oplossingen, aangepaste softwareontwikkeling en wereldwijde logistiek.Onze klantgerichte aanpak zorgt voor betrouwbare kwaliteitAls geautoriseerde kanaalpartner voor toonaangevende merken, leggen we een brug tussen geavanceerde technologie en real-world implementatie succes.
Vraag een offerte →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand adapters
• NVIDIA Quantum-2 QM9700/9790 serie schakelaars
• LinkX OSFP-kabels (passivem koper tot 3 m, actief optisch tot 500 m)
• Externe subnetbeheerders: NVIDIA UFM, OpenSM, andere SM's met IB-compatibiliteit
• Besturingssystemen: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 met Mellanox WinOF-2
✓ Controleer de vereiste luchtstroomrichting: C2P (connector-to-power) komt overeen met de plaatsing van de koelgang van uw rack.
✓ Zorg ervoor dat de externe subnetmanager (UFM of OpenSM) is ingezet en toegankelijk is op de fabric.
✓ Plankabelverbinding: 400G OSFP naar OSFP of split naar 2x200G.
✓ Bevestig de stroominvoer: 200-240Vac met overbodige voedingssystemen.
✓ Voor grootschalige implementaties, vraag een topologieontwerp review en UFM integratie ondersteuning van Starsurge ingenieurs.
- Whitepaper: "Scaling AI Fabrics met NVIDIA Quantum-2 en UFM" (op aanvraag beschikbaar)
- Inzetgids: Fat Tree vs. DragonFly+ met QM9700 Series
- Airflow Best Practices: kiezen van P2C vs. C2P voor datacenterkoeling
- Compatibiliteitslijst: NVIDIA-gecertificeerde OSFP-kabels voor NDR
