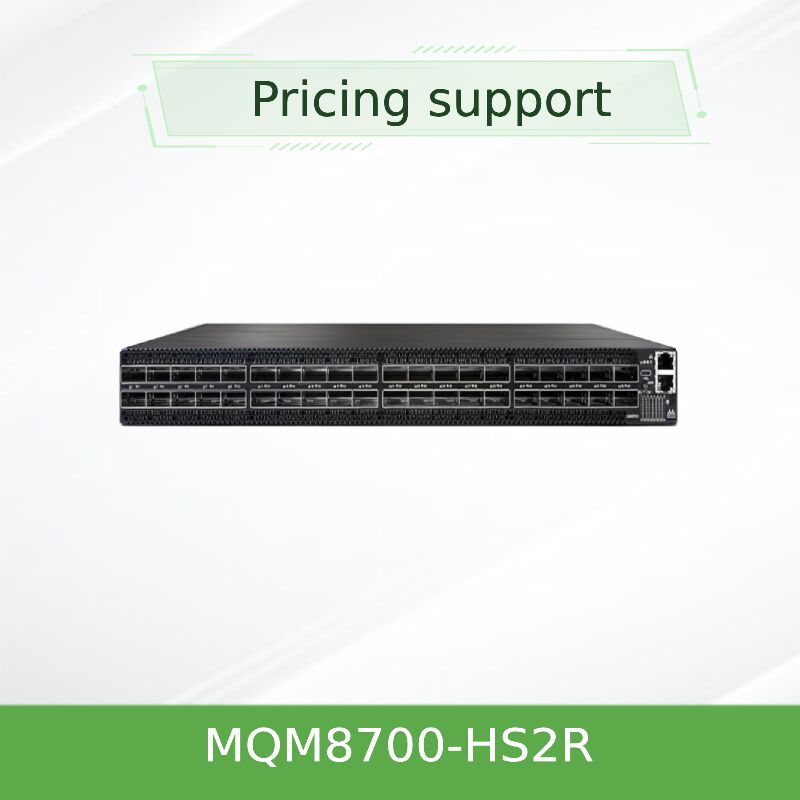

NVIDIA Quantum MQM8700-HS2R 200G InfiniBand Switch | 40-poorts 16Tb/s Managed Switch met C2P Luchtstroom
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM8700-HS2R (920-9B110-00RH-0M0) |
| Document: | MQM8700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MQM8700-HS2R | transmissiesnelheid: | 10/100/1000Mbps |
|---|---|---|---|
| Poorten: | ≧ 48 | Functie: | LACP, stapelbare, VLAN -ondersteuning |
| Technologie: | Infiniband | Schakel Radix: | 40 niet-blokkerende poorten |
| Markeren: | NVIDIA Quantum InfiniBand switch 200G,40-poorts beheerde netwerkswitch 16Tb/s,Mellanox InfiniBand switch C2P luchtstroom |
||
Productomschrijving
High-performance vaste-configuratie switch met 40 poorten van 200 Gb/s (of 80 poorten van 100 Gb/s) met 16 Tb/s non-blocking throughput, in-network computing acceleration,en ultra-lage latentie, speciaal ontworpen voor HPC, AI clusters, en hyperscale datacenters.
De NVIDIA Quantum QM8700-serie (inclusief MQM8700-HS2R) vertegenwoordigt een nieuwe klasse van 200G InfiniBand-smart switches, ontworpen om knelpunten in AI, high-performance computing,en cloudopslagomgevingenMet maximaal veertig 200Gb/s-poorten in een compacte 1U-vormfactor levert de switch een totale doorvoer van 16 Tb/s met een cut-through latency van minder dan 130 nanoseconden.Gebouwd op NVIDIA's schaalbare InfiniBand architectuur, de MQM8700‐HS2R is voorzien van een ingebouwde x86-dual-core-processor, geïntegreerde Subnet Manager (tot 2000 knooppunten) en ondersteuning voor NVIDIA SHARPTM-technologie,het versnellen van collectieve operaties door de communicatie van servers naar het netwerk te verplaatsen.
Elke 200Gb/s QSFP56-poort is ontworpen voor extreme flexibiliteit en kan worden gesplitst in twee onafhankelijke 100Gb/s-poorten, waardoor de radix voor dichte top-of-rack-implementaties wordt verdubbeld.De MQM8700‐HS2R-variant (C2P-luchtstroom) is een volledig beheerde schakelaar met MLNX‐OS®, ideaal voor bedrijven die op zoek zijn naar hoogwaardige netwerken met eenvoudig out-of-the-box beheer, CLI, WebUI, SNMP en JSON API's.
- 200 Gb/s InfiniBand per poort- veertig QSFP56-poorten die 200G- of 100G-splitmodus ondersteunen, niet-blokkerende architectuur.
- Versnelling van in-network computingDe NVIDIA SHARPTM-technologie maakt in-switch dataaggregatie mogelijk, waardoor de communicatietijd voor MPI, NCCL en SHMEM met ordes van grootte wordt verkort.
- Hoge radix- en splitscapaciteit¢ 40x 200G-poorten omzetten in 80x 100G-poorten voor topologieën met dubbele dichtheid zonder extra switches.
- Geavanceerd congestiebeheer- Adaptieve routing, statische routing en kwaliteit van dienstverlening (QoS) om hotspots te elimineren en de effectieve bandbreedte van de stof te maximaliseren.
- Geïntegreerde subnetbeheerder¢ On-board SM ondersteunt tot 2.000 knooppunten voor snelle clusteropname; volledig beheerd via MLNX-OS.
- Overbodige en warmwisselbare PSU's1+1 redundant power, 80 Plus Gold gecertificeerd, ENERGY STAR-conform, met energie-optimalisatie bij gedeeltelijk havengebruik.
- Alomvattend beheerCLI, WebUI, SNMP, JSON, plus optionele UFMTM voor externe geavanceerde fabric orchestration (MQM8790 variant).
- Achteraf compatibel¢ Naadloze interoperabiliteit met eerdere InfiniBand-generaties (EDR, FDR).
In tegenstelling tot conventionele schakelaars die alleen pakketten doorsturen, hebben NVIDIA Quantum-schakelaars schaalbare hiërarchische aggregatie- en reductieprotocol (SHARP) -motoren direct in het silicium ingebed.Gegevens die door de schakelaar gaan, kunnen worden verwerktDit versnelt collectieve operaties zoals all-reduce, barrier en broadcast drastisch.De resultaten van deze studie zijn gebaseerd op de resultaten van de studie., PyTorch via NCCL) en MPI-gebaseerde HPC-simulaties.het vrijmaken van rekenkrachten voor de werkelijke verwerking van toepassingen.
De MQM8700-HS2R ondersteunt ook adaptieve routing- en congestiebeheersalgoritmen die automatisch het verkeer over meerdere paden in evenwicht brengen.het leveren van bijna-line-rate doorvoer, zelfs onder hoge spanning.
- AI & Machine Learning Clusters¢ Grootschalige GPU-gebaseerde systemen (NVIDIA DGX, HGX) waarvoor 200G-interconnectie met SHARP nodig is voor NCCL-versnelling.
- High-Performance Computing (HPC)- Onderzoekslaboratoria, nationale laboratoria en universiteiten die MPI-werklasten, weersimulatie en computationele vloeistofdynamica uitvoeren.
- Hyperscale & Cloud Data Centers¢ Fat-tree, DragonFly+ en multidimensionale torus-topologieën voor schaalbare, hoge-bisection bandbreedte stoffen.
- Ondernemings- en financiële diensten¢ Handelsplatformen met een ultra-lage latentie en databaseversnelling die voorspelbare netwerkprestaties vereisen.
- Top-of-Rack (ToR) & Eind van de rij¢ Double-density 100Gb/s per server connectiviteit met split-port mogelijkheden.

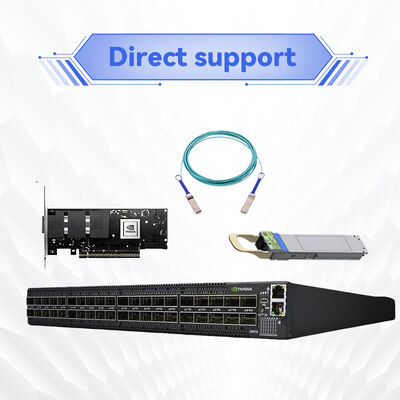

De QM8700-serie werkt naadloos met NVIDIA ConnectX‐6, ConnectX‐7 en BlueField DPU-adapters, en ondersteunt zowel InfiniBand als mixed fabrics.Het is achterwaarts compatibel met eerdere InfiniBand snelheden (EDR 100Gb/s, FDR 56Gb/s). Volledig interoperabel met bestaande NVIDIA Quantum fabric switches en beheerd via unified fabric manager (UFM) voor telemetrie en voorspellende monitoring.Ondersteuning van het besturingssysteem omvat de belangrijkste Linux-distributies (RHEL, Ubuntu, Rocky Linux) en NVIDIA gecertificeerde GPU-servers.
| Parameter | Detail |
|---|---|
| Modelnummer | MQM8700-HS2R |
| Havens en snelheid | 40 QSFP56-poorten; maximaal 200 Gb/s per poort; ondersteunt 80 poorten van 100 Gb/s |
| Geaggregeerde doorvoer | 16 Tb/s zonder blokkering |
| Schakeltijd | < 130 ns (doorgesneden) |
| Beheer | Volledig beheerd, ingebouwde x86-dual-core CPU (Broadwell ComEx D‐1508 2.2GHz), 8 GB systeemgeheugen; MLNX‐OS, CLI, WebUI, SNMP, JSON, Subnet Manager geïntegreerd |
| Stroomvoorziening | 1+1 redundante warmwisselbare, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR |
| Luchtstroom | C2P (power-to-port) ‡ MQM8700-HS2R, standaarddiepte |
| Afmetingen (HxWxD) | 1.7 x 17 x 23,2 inch (43,6 x 433,2 x 590,6 mm), 1U |
| Gewicht | Met 2 PSU's: 12.48 kg / 27.5 lbs |
| Werktemperatuur | 0°C tot 40°C |
| Certificeringen | CE, FCC, VCCI, ICES, RCMS, RoHS-conform |
| Garantie | 1 jaar beperkte hardware garantie (verlengbare opties beschikbaar) |
| Nummer van het bestelbare onderdeel (OPN) | Beschrijving | Luchtstroom | Beheer |
|---|---|---|---|
| MQM8700-HS2R | NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, dual AC PSU, x86 dual core, standaarddiepte, C2P luchtstroom, rail kit | C2P (Power to Port) | Beheerd (MLNX-OS) |
| MQM8700-HS2F | Zelfde als hierboven, maar P2C-luchtstroom (port-to-power) | P2C | Beheerd |
| MQM8790-HS2F | Onbeheerde variant, P2C-luchtstroom, geschikt voor extern beheer van UFM | P2C | Extern beheerd (UFM klaar) |
| MQM8790-HS2R | Onbeheerde C2P-luchtstroom | C2P | Externe beheersing |
Opmerking: Voor 100G-implementaties met een hoge dichtheid waarbij splitkabels worden gebruikt, bieden zowel beheerde als onbeheerde SKU's dezelfde flexibiliteit op het gebied van poorten.Kies MQM8700‐HS2R voor geïntegreerd subnetbeheer en volledige OS-toegang met C2P-luchtstroomconfiguratie.
- Hoogwaardige ROI- Vermindering van de investeringskosten met een dubbeldichte 100G-poortcapaciteit en een lager aantal schakelaars voor grote stoffen.
- Energiezuinig- Dynamische schaalbaarheid van het vermogen op basis van het gebruik van de haven, waardoor de operationele kosten worden verlaagd.
- SHARPTM versnelling- Tot 10x snellere collectieve communicatie zonder gebruik te maken van CPU-cycli.
- Vereenvoudigd beheer¢ On-board Subnet Manager elimineert de behoefte aan externe SM-servers voor clusters tot 2.000 knooppunten.
- Scalable topologieën- Native ondersteuning voor Fat Tree, DragonFly+ en Torus voor toekomstige datacentergroei.
- Bewezen ecosysteemOndersteund door NVIDIA cumulatieve software stack en 24/7 partner ondersteuning.
Starsurge Group levert end-to-end levenscyclusdiensten voor NVIDIA Quantum-switches, waaronder pre-sales architectuur consulting, proof-of-concept testen en wereldwijde logistiek.Ons ervaren technische team biedt op afstand probleemoplossing, firmware-upgrades en RMA-coördinatie. Garantieverlengingsmogelijkheden en 24x7 prioriteitsondersteuning op aanvraag beschikbaar. Meertalige ondersteuning voor EMEA, Amerika,de regio's APAC zorgt voor een snelle reactie voor missie-kritieke inzet.
- Zorg ervoor dat de omgevingstemperatuur tussen 0°C en 40°C blijft; behoorlijke ventilatie van het rack.
- Gebruik alleen gekwalificeerde QSFP56-optische of DAC-kabels die zijn vermeld in de NVIDIA-compatibiliteitsgids.
- Luchtstroomrichting: MQM8700-HS2R maakt gebruik van C2P (power-to-port) confir your rack cooling scheme matches C2P airflow.
- De stroomvoorziening moet worden aangesloten op een geschikte wisselspanning (100-240 VAC) met aarding.
- Firmware-updates: altijd een back-upconfiguratie voordat u via MLNX‐OS upgrades uitvoert.
- Gewicht ~ 12,5 kg met twee PSU's
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesMet de steun van een ervaren verkoop- en technisch team ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg,Vervaardiging, onderwijs, financiën en ondernemingen.
Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, snelle service en op maat gemaakte oplossingen.softwareontwikkeling op maat, en meertalige ondersteuning ̇ klanten helpen een efficiënte, schaalbare en betrouwbare netwerkinfrastructuur op te bouwen.
| Component | Ondersteunde modellen / typen |
|---|---|
| Adapters | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kabels en optica | QSFP56 DAC (passiv tot 3m, actief tot 5m), AOC, optische transceivers (SR4, LR4) |
| Operatiesystemen | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server met InfiniBand-stack |
| Beheerplatforms | MLNX-OS, NVIDIA UFM, Prometheus/Grafana via SNMP-exporteur |
| Ondersteuning van topologie | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Bevestiging van de luchtstroomrichting: MQM8700-HS2R gebruikt C2P (power-to-port)
- Verifieer de vereiste poortsnelheid (200G native of 100G breakout) en het type kabelassemblage.

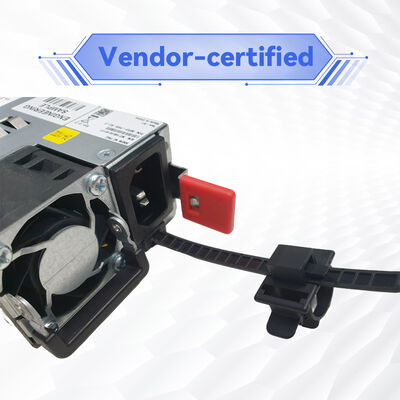

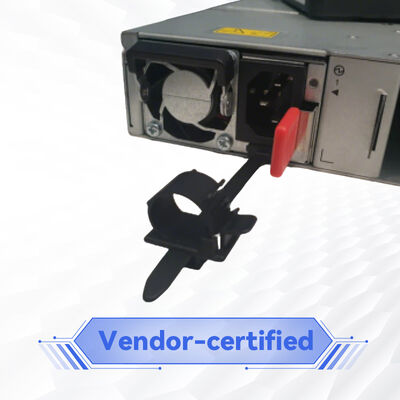

- Controleer de stroominvoer: dubbele redundante wisselstroom met C13/C14-aansluitingen.
- Zorg ervoor dat de rack diepte ondersteunt 23,2 inch (standaard diepte).
- Plan voor subnetmanager: on-board SM dekt maximaal 2000 knooppunten; grotere clusters kunnen extra SM-instanties nodig hebben.
- Bevestig de softwarelicentievereisten voor geavanceerde functies (UFM optioneel).
