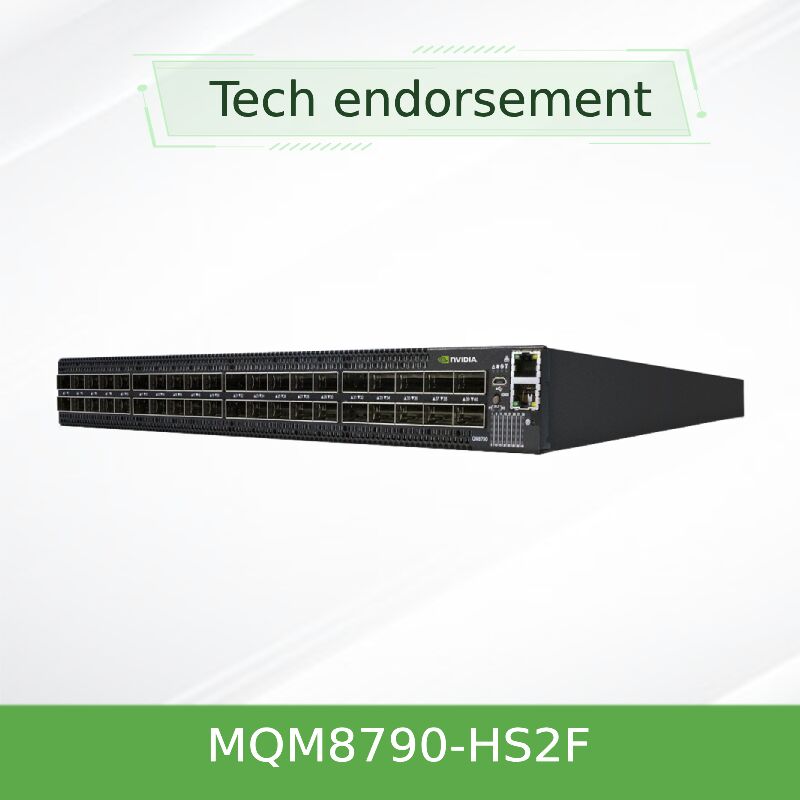

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch Onbeheerd 40-poort 16Tb/s P2C Airflow UFM Ready
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Document: | MQM8700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model: | MQM8790-HS2F (920-9B110-00FH-0D0) | Sollicitatie: | Server |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Uplink connectiviteit: | 200 Gbps |
| Bedrijfstemperatuur: | 0°C tot 40°C (32°F tot 104°F) | Beschrijving: | 40-poorts 200G Infiniband Switch, dubbele voedingen |
| Markeren: | NVIDIA Quantum 200G InfiniBand-switch,40-poorts onmanaged InfiniBand switch,16Tb/s P2C-luchtstroomnetwerkschakelaar |
||
Productomschrijving
High-performance vaste configuratie onbeheerde switch die 40 poorten van 200 Gb/s (of 80 poorten van 100 Gb/s) levert met 16 Tb/s non-blocking throughput, in-network computing acceleration,en ultra-lage latentie, speciaal ontworpen voor HPCOntworpen voor extern beheer via het NVIDIA UFMTM platform.
De NVIDIA Quantum MQM8790‐HS2F is een ongemanaged 200G InfiniBand smart switch die is ontworpen voor grootschalige datacenterimplementaties waarbij gecentraliseerd fabric management de voorkeur heeft.Onderdeel van de NVIDIA Quantum QM8700-serie, deze switch levert veertig 200Gb/s-poorten in een compacte 1U-vormfactor met 16 Tb/s totale niet-blokkerende doorvoer en sub-130ns cut-through latency.de MQM8790‐HS2F is geoptimaliseerd voor extern beheer via NVIDIA Unified Fabric Manager (UFMTM), waardoor datacenteroperators efficiënt kunnen voorzien, monitoren, oplossen en onderhouden van moderne datacenterfabrieken op grote schaal.
Elke 200Gb/s QSFP56-poort kan worden opgesplitst in twee onafhankelijke 100Gb/s-poorten, die tot 80 poorten 100Gb/s-connectiviteit bieden ▌, ideaal voor top-of-rack-implementaties met dubbele dichtheid.De MQM8790-HS2F beschikt over P2C-luchtstroom (port-to-power), dubbele redundante voedingsbronnen en volledige ondersteuning voor NVIDIA SHARPTM in-network computing acceleration.
- 200 Gb/s InfiniBand per poort- veertig QSFP56-poorten die 200G- of 100G-splitmodus ondersteunen, niet-blokkerende architectuur.
- Niet-beheerde SKU's voor externe controle¢ Geen ingebouwde subnetmanager; ontworpen voor gecentraliseerd beheer via het NVIDIA UFMTM-platform.
- Versnelling van in-network computingDe NVIDIA SHARPTM-technologie maakt in-switch dataaggregatie mogelijk, waardoor de communicatietijd voor MPI, NCCL en SHMEM met ordes van grootte wordt verkort.
- Hoge radix- en splitscapaciteit¢ 40x 200G-poorten omzetten in 80x 100G-poorten voor topologieën met dubbele dichtheid zonder extra switches.
- Geavanceerd congestiebeheer- Adaptieve routing, statische routing en kwaliteit van dienstverlening (QoS) om hotspots te elimineren en de effectieve bandbreedte van de stof te maximaliseren.
- Overbodige en warmwisselbare PSU's1+1 redundant power, 80 Plus Gold gecertificeerd, ENERGY STAR-conform, met energie-optimalisatie bij gedeeltelijk havengebruik.
- UFM klaar- Naadloze integratie met NVIDIA Unified Fabric Manager voor geavanceerde telemetrie, voorspellende analyses en geautomatiseerde stoforkestratie.
- Achteraf compatibel¢ Naadloze interoperabiliteit met eerdere InfiniBand-generaties (EDR, FDR).
NVIDIA Quantum-switches integreren schaalbare hiërarchische aggregatie- en reductieprotocol (SHARP) -motoren rechtstreeks in het silicium.of uitzending zonder meerdere heen- en terugreizen naar server-eindpuntenDit versnelt dramatisch collectieve operaties zoals all-reduce, barrier en broadcast, die van cruciaal belang zijn voor deep learning frameworks (TensorFlow,PyTorch via NCCL) en op MPI gebaseerde HPC-simulatiesHet resultaat is tot 10x meer prestaties voor communicatie-intensieve werklasten en minder CPU-overhead, waardoor rekenkrachten vrijkomen voor de werkelijke applicatieverwerking.
De MQM8790-HS2F ondersteunt ook adaptieve routing- en congestiebeheersalgoritmen die automatisch het verkeer over meerdere paden in evenwicht brengen.het leveren van bijna-line-rate doorvoer, zelfs onder hoge spanning.
- Grootschalige AI- en ML-clusters- GPU-gebaseerde systemen die centraal beheer van textiel en telemetrie tussen honderden of duizenden knooppunten vereisen.
- High-Performance Computing (HPC)Onderzoekslaboratoria, nationale laboratoria en universiteiten waar externe stoffenmanagers verbeterde monitoring en automatisering bieden.
- Hyperscale datacenters¢ Fat-tree, DragonFly+ en multidimensionale torustopologieën die worden beheerd via UFM voor maximale efficiëntie.
- Ondernemings- en cloudserviceproviders- Omgevingen die vereisen dat er een eenvormig besturingsvlak is voor meerdere schakelaars.
- Top-of-Rack (ToR) met gecentraliseerd beheer¢ Double-density 100Gb/s per serverconnectiviteit met zicht op het hele weefsel.

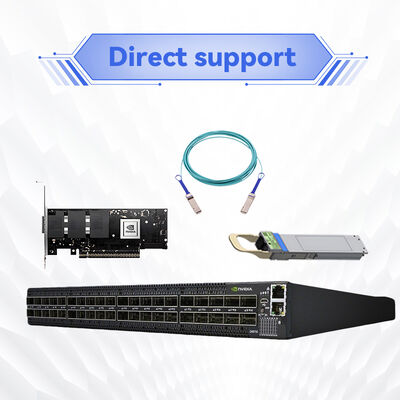

De MQM8790‐HS2F werkt naadloos met NVIDIA ConnectX‐6, ConnectX‐7 en BlueField DPU-adapters, en ondersteunt zowel InfiniBand als mixed fabrics.Het is achterwaarts compatibel met eerdere InfiniBand snelheden (EDR 100Gb/s, FDR 56Gb/s). Volledig interoperabel met bestaande NVIDIA Quantum fabric switches. Voor beheer is de switch ontworpen om via het NVIDIA Unified Fabric Manager (UFM) platform te worden bestuurd,die een uitgebreide textielvoorziening biedtOndersteuning van het besturingssysteem omvat de belangrijkste Linux-distributies (RHEL, Ubuntu, Rocky Linux) en NVIDIA-gecertificeerde GPU-servers.
| Parameter | Detail |
|---|---|
| Modelnummer | MQM8790-HS2F |
| Havens en snelheid | 40 QSFP56-poorten; maximaal 200 Gb/s per poort; ondersteunt 80 poorten van 100 Gb/s |
| Geaggregeerde doorvoer | 16 Tb/s zonder blokkering |
| Schakeltijd | < 130 ns (doorgesneden) |
| Beheer | Onbeheerd extern beheer via NVIDIA UFMTM; ingebouwde x86-dual-core CPU (Broadwell ComEx D‐1508 2.2GHz), 8 GB systeemgeheugen |

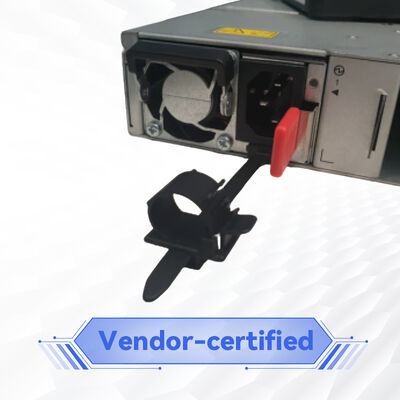

| Stroomvoorziening | 1+1 redundante warmwisselbare, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR |
| Luchtstroom | P2C (poort-tot-vermogen) MQM8790-HS2F, standaarddiepte |
| Afmetingen (HxWxD) | 1.7 x 17 x 23,2 inch (43,6 x 433,2 x 590,6 mm), 1U |
| Gewicht | Met 2 PSU's: 12.48 kg / 27.5 lbs |
| Werktemperatuur | 0°C tot 40°C |
| Certificeringen | CE, FCC, VCCI, ICES, RCMS, RoHS-conform |
| Garantie | 1 jaar beperkte hardware garantie (verlengbare opties beschikbaar) |
| Nummer van het bestelbare onderdeel (OPN) | Beschrijving | Luchtstroom | Beheer |
|---|---|---|---|
| MQM8790-HS2F | NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, dual AC PSU, x86 dual core, standaarddiepte, P2C luchtstroom, rail kit | P2C (Port to Power) | Niet beheerd (UFM klaar) |
| MQM8790-HS2R | Zelfde als hierboven, maar C2P-luchtstroom (power-to-port) | C2P | Niet beheerd (UFM klaar) |
| MQM8700-HS2F | Beheerde variant, P2C-luchtstroom, on-board Subnet Manager, MLNX-OS | P2C | Beheerd (MLNX-OS) |
| MQM8700-HS2R | Beheerde variant, C2P-luchtstroom, on-board Subnet Manager, MLNX-OS | C2P | Beheerd (MLNX-OS) |
Voor omgevingen die een gecentraliseerd materiaalbeheer op honderden of duizenden schakelaars vereisen, biedt de MQM8790-HS2F een kosteneffectieve,niet-beheerde bouwblokken geoptimaliseerd voor NVIDIA UFM-orkestratie.
- Gecentraliseerd stofbeheerGebruik NVIDIA UFM voor een uniforme zichtbaarheid, automatisering en voorspellende analyses in het gehele systeem.
- Hoogwaardige ROI- Vermindering van de investeringskosten met een dubbeldichte 100G-poortcapaciteit en een lager aantal schakelaars voor grote stoffen.
- Energiezuinig- Dynamische schaalbaarheid van het vermogen op basis van het gebruik van de haven, waardoor de operationele kosten worden verlaagd.
- SHARPTM versnelling- Tot 10x snellere collectieve communicatie zonder gebruik te maken van CPU-cycli.
- Scalable topologieën- Native ondersteuning voor Fat Tree, DragonFly+ en Torus voor toekomstige datacentergroei.
- Bewezen ecosysteemOndersteund door NVIDIA cumulatieve software stack en 24/7 partner ondersteuning.
Starsurge Group levert end-to-end levenscyclusdiensten voor NVIDIA Quantum-switches, waaronder pre-sales architectuur consulting, proof-of-concept testen en wereldwijde logistiek.Ons ervaren technische team biedt op afstand probleemoplossingVoor UFM-implementaties bieden wij professionele diensten voor platformconfiguratie en integratie.Optie voor verlenging van de garantie en 24 uur per dag prioritaire ondersteuning op verzoek. De meertalige ondersteuning voor de regio's EMEA, Amerika en APAC zorgt voor snelle reactie voor missie-kritieke inzet.
A: MQM8790-HS2F is een niet-beheerde switch die is ontworpen voor extern beheer via NVIDIA UFM. MQM8700-HS2F bevat een on-board Subnet Manager en een volledig MLNX-OS voor zelfstandig beheer.
A: Ja, het kan worden beheerd door elke standaardconforme InfiniBand Subnet Manager, maar NVIDIA UFM wordt aanbevolen voor geavanceerde functies zoals telemetrie, predictive analytics en geautomatiseerde orkestratie.
A: Ja, elke 200Gb/s-poort kan met 100Gb/s werken met splitterkabels of QSFP56 naar dubbele QSFP56-breakout, waarbij maximaal 80x 100Gb/s-verbindingen worden ondersteund.
A: Ja, de MQM8790-HS2F ondersteunt volledig de NVIDIA SHARPTM-technologie voor collectieve communicatieversnelling, onafhankelijk van de beheermodus.
A: QSFP56 DAC's in passief/actief koper, actieve optische kabels (AOC) en optische modules voor afstanden tot honderden meters.
- Zorg ervoor dat de omgevingstemperatuur tussen 0°C en 40°C blijft; behoorlijke ventilatie van het rack.
- Gebruik alleen gekwalificeerde QSFP56-optische of DAC-kabels die zijn vermeld in de NVIDIA-compatibiliteitsgids.
- Luchtstroomrichting: MQM8790-HS2F maakt gebruik van P2C (port-to-power) confir your rack cooling scheme matches P2C airflow.
- De stroomvoorziening moet worden aangesloten op een geschikte wisselspanning (100-240 VAC) met aarding.
- Externe subnetbeheerder (UFM of andere) moet worden ingezet voor fabricinitialisatie en -beheer.
- Gewicht ~ 12,5 kg met twee PSU's
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesMet de steun van een ervaren verkoop- en technisch team ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg,Vervaardiging, onderwijs, financiën en ondernemingen.
Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, snelle service en op maat gemaakte oplossingen.softwareontwikkeling op maat, en meertalige ondersteuning ̇ klanten helpen een efficiënte, schaalbare en betrouwbare netwerkinfrastructuur op te bouwen.
| Component | Ondersteunde modellen / typen |
|---|---|
| Adapters | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kabels en optica | QSFP56 DAC (passiv tot 3m, actief tot 5m), AOC, optische transceivers (SR4, LR4) |
| Operatiesystemen | Linux (RHEL 8/9, Ubuntu 20.04/22.04, Rocky Linux), Windows Server met InfiniBand-stack |
| Beheerplatforms | NVIDIA UFM, OpenSM, andere standaardconforme subnetbeheerders |
| Ondersteuning van topologie | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly |
- Bevestiging van de luchtstroomrichting: MQM8790-HS2F gebruikt P2C (port-to-power)
- Verifieer de vereiste poortsnelheid (200G native of 100G breakout) en het type kabelassemblage.
- Controleer de stroominvoer: dubbele redundante wisselstroom met C13/C14-aansluitingen.
- Zorg ervoor dat de rack diepte ondersteunt 23,2 inch (standaard diepte).
- Plan voor externe subnetbeheerder: UFM-licentie of OpenSM-implementatie vereist voor fabricoperatie.
- Valideren van de UFM-softwarelicentievereisten indien geavanceerde telemetriefuncties nodig zijn.
