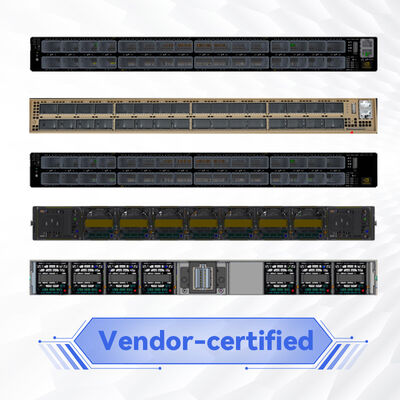

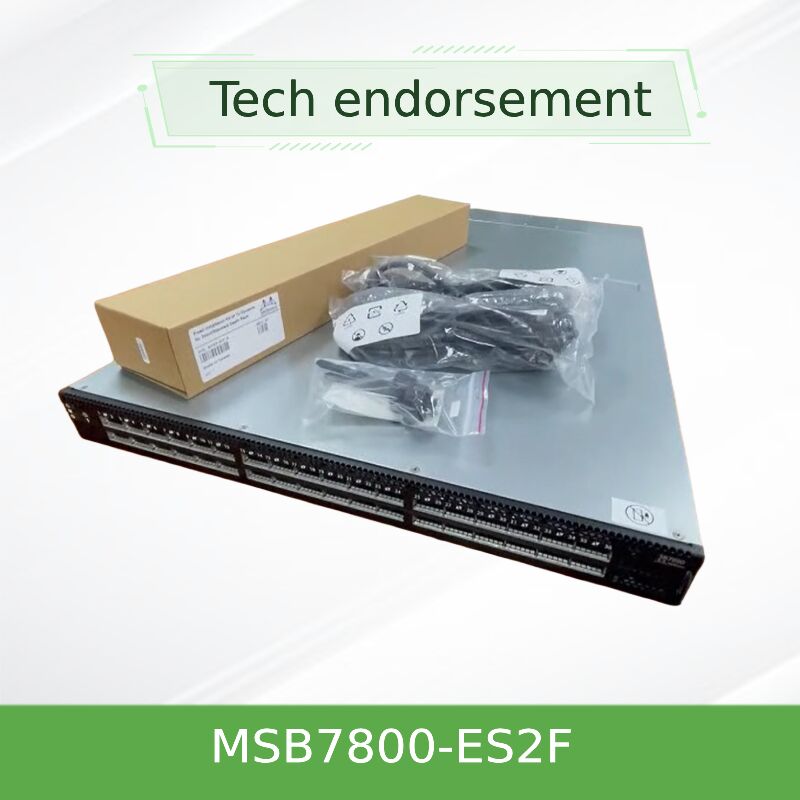

NVIDIA Mellanox MSB7800-ES2F 100G InfiniBand Switch 36-Poorts 7.2Tb/s Managed Switch met P2C Airflow
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MSB7800-ES2F |
| Document: | MSB7800-ES2F.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Sollicitatie: | Server | Voorwaarde: | Nieuw en origineel |
|---|---|---|---|
| Schakelcapaciteit: | 2.6 Tbps | Uplink connectiviteit: | 200 Gbps |
| Naam: | De Schakelaars van de Havenmellanox Ethernet van MSB7800-ES2F 36 | Trefwoord: | mellanox ethernet schakelaars |
| Markeren: | 100G InfiniBand managed switch,Mellanox 36-poorts netwerkswitch,7.2Tb/s InfiniBand switch met P2C airflow |
||
Productomschrijving
High-performance vaste configuratie 100Gb/s InfiniBand smart switch met 36 poorten van 100Gb/s met 7,2 Tb/s non-blocking throughput, SHARPTM in-network computing acceleration,en ultra-lage latentie: ideaal voor top-of-rack leaf connectiviteit in HPC, AI en datacenters.
De NVIDIA Mellanox MSB7800‐ES2F is een high‐performance 100Gb/s InfiniBand smart switch die is ontworpen om te voldoen aan de veeleisende vereisten van moderne HPC-, AI- en clouddatacenters.Onderdeel van de NVIDIA SB7800-serie, deze switch levert 36 QSFP28-poorten die werken met 100Gb/s per poort, met een totale niet-blokkerende doorvoer van 7,2 Tb/s en een ultra-lage poortlatentie.de MSB7800‐ES2F biedt de ideale oplossing voor top-of-rack leaf connectivity voor kleine tot extreem grote clusters.
De switch beschikt over een volledig beheerde architectuur met een ingebouwde dual-core x86-CPU met MLNX-OS®, waardoor een uitgebreid chassisbeheer van firmware, voedingsbronnen, ventilatoren en poorten mogelijk is.Met ondersteuning voor NVIDIA SHARPTM in-network computing technologie, de MSB7800‐ES2F offloadt collectieve operaties van de CPU's naar het netwerkstuk, waardoor MPI en deep learning-werklasten drastisch worden versneld.De MSB7800‐ES2F-variant beschikt over een P2C-luchtstroom (port-to-power), waardoor het geschikt is voor koelingsarchitecturen van datacenters waar koude lucht vanuit de haven wordt aangeleverd.
- 100 Gb/s InfiniBand per poort36 QSFP28-poorten met volledige bidirectionele bandbreedte en een niet-blokkerende architectuur.
- 7.2 Tb/s Algemene doorvoer¢ High-density switching capaciteit in een compacte 1U-vormfactor.
- Versnelling van in-network computing¢ NVIDIA SHARPTM-technologie verlaagt de collectieve operaties van de CPU's naar de switchfabriek, waardoor de MPI-operatietijd wordt verkort en waardevolle CPU-bronnen vrijkomen voor berekeningen.
- Volledig beheerd met MLNX‐OSDe geïntegreerde dual-core x86-CPU (Intel Celeron 1047UE) met 4 GB RAM en 16 GB SSD biedt een uitgebreid beheer via CLI-, WebUI-, SNMP- en JSON-interfaces.

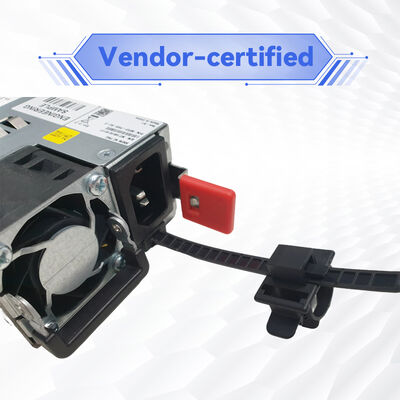

- Overbodige en warm uitwisselbare onderdelen1+1 redundante voedingsbronnen met 80 Plus Gold-certificering, plus warmwisselbare ventilatormodules voor maximale beschikbaarheid.
- Energiezuinig ontwerpen- ATIS-gewichtend stroomverbruik tot 122 W voor een volledig bevolkt systeem; dynamische stroomscaling vermindert het verbruik wanneer de poorten niet volledig worden benut.
- Flexible koelmogelijkheden P2C (port-to-power) luchtstroomconfiguratie (MSB7800-ES2F) met voor-naar-achterkoeling.
- UFM klaarKan worden geïntegreerd met NVIDIA Unified Fabric Manager (UFM) voor geavanceerde telemetrie, voorspellende analyse en geautomatiseerde stoforkestratie.
High-performance computing en AI-workloads vereisen intelligente interconnectoplossingen om maximale applicatieprestaties te bereiken.NVIDIA SHARPTM (Scalable Hierarchical Aggregation and Reduction Protocol) -technologie is rechtstreeks ingebed in de switch silicon, waardoor in-network computing mogelijk wordt die collectieve operaties van de CPU naar het switchnetwerk overbrengt.de MPI-operatietijd drastisch verminderen en de hoeveelheid gegevens die door het netwerk gaan verminderen.
Door het versnellen van collectieve communicatie zoals all-reduce, barrière en broadcast, levert SHARPTM-technologie prestatieverbeteringen van een orde van grootte voor deep learning frameworks (NCCL,TensorFlowHet gebruik van de HPC-computers is een belangrijke factor in het creëren van een efficiënt systeem voor het verwerken van gegevens.resulterend in een hogere totale toepassingsdoorvoer.
- Top-of-Rack (ToR) Leaf Connectivity¢ Ideaal voor het aansluiten van rekenknooppunten in kleine tot extreem grote clusters, met een hoge dichtheid van 100 Gb/s toegangslaagschakeling.
- AI & Machine Learning Clusters- GPU-gebaseerde systemen die een hoge bandbreedte en een lage latentie vereisen, verbinden met SHARPTM-versnelling voor collectieve NCCL-operaties.
- High-Performance Computing (HPC)- Onderzoekslaboratoria, universiteiten en HPC-omgevingen voor bedrijven die op MPI gebaseerde simulaties en modelleringswerklasten uitvoeren.
- Datacenters voor ondernemingen¢ opslag- en rekenfabrieken waarvoor betrouwbare, hoogwaardige InfiniBand-connectiviteit vereist is.
- Cloud en hyperscale infrastructuur- Scalable fabric implementaties die fat tree, DragonFly+ en andere geavanceerde topologieën ondersteunen.
De MSB7800‐ES2F werkt naadloos met NVIDIA ConnectX‐5, ConnectX‐6 en ConnectX‐7 InfiniBand adapters, evenals met BlueField DPU families.Het is achterwaarts compatibel met eerdere InfiniBand snelheden (EDR, FDR, QDR), waardoor beleggingsbescherming en soepele migratierechten worden gewaarborgd. Volledig interoperabel met andere NVIDIA SB7800- en Quantum-series-switches,en kan worden beheerd via MLNX-OS of geïntegreerd met NVIDIA UFM voor gecentraliseerd fabric management. Ondersteuning van besturingssysteem omvat alle belangrijke Linux-distributies (RHEL, Ubuntu, Rocky Linux, SuSE) en Windows Server met InfiniBand-stack.
| Parameter | Detail |
|---|---|
| Modelnummer | MSB7800-ES2F |
| Havens en snelheid | 36 QSFP28-poorten; 100 Gb/s per poort |
| Geaggregeerde doorvoer | 7.2 Tb/s niet-blokkerend |
| Schakeltijd | Ultra-laag (typisch onder de 130 ns) |
| Beheer | Volledig beheerd, ingebouwde Intel Celeron 1047UE dual core CPU, 4 GB DDR3 RAM, 16 GB SSD; MLNX‐OS, CLI, WebUI, SNMP, JSON |
| Stroomvoorziening | 1+1 redundant warmwisselbaar, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR-gecertificeerd |
| Koeling | Ventilatoren die met warmte kunnen worden verwisseld; P2C-luchtstroom (port-to-power) ¢ MSB7800-ES2F |
| Beheerhavens | 1x RJ45, 1x RS232 (console), 1x USB |
| Afmetingen (HxWxD) | 1.7 x 16.85 x 27.0 inch (43.6 x 433.2 x 590.6 mm), 1U |
| Gewicht | 11.978 kg (26,4 lbs) |
| Werktemperatuur | 0°C tot 45°C |
| Certificeringen | Voor de toepassing van deze verordening geldt de volgende voorwaarden: |
| Garantie | 1 jaar beperkte hardware garantie (verlengbare opties beschikbaar) |
| Nummer van het bestelbare onderdeel (OPN) | Beschrijving | Luchtstroom | Type |
|---|---|---|---|
| MSB7800-ES2F | 100 Gb/s InfiniBand 1U-switch, 36 QSFP28-poorten, dual AC PSU, x86 dual core, standaarddiepte, P2C-luchtstroom, rail kit | P2C (Port to Power) | Beheerde schakelaar |
| MSB7800-ES2R | Hetzelfde als hierboven met C2P-luchtstroom (power-to-port) | C2P (Power to Port) | Beheerde schakelaar |
| MSB7880-ES2F | 100Gb/s InfiniBand 1U-router, 36 QSFP28-poorten, dubbele AC-PSU, P2C-luchtstroom | P2C | Router |
| MSB7880-ES2R | 100 Gb/s InfiniBand 1U-router, 36 QSFP28-poorten, dubbele wisselstroom-koppeling, C2P-luchtstroom | C2P | Router |
Voor top-of-rack leaf connectiviteit in datacenters met front-to-rear koeling is MSB7800‐ES2F (P2C-luchtstroom) de ideale keuze.Routervarianten (MSB7880) voegen gatewayfunctionaliteit toe voor multi-subnetstoffen.
- Hoogwaardige ROIDe hoge dichtheid van de poorten in 1U vermindert het aantal schakelaars en de complexiteit van de bekabeling, waardoor de kapitaaluitgaven worden verlaagd.
- Energiezuinig Bedrijfsleidende energie-efficiëntie (typisch 122 W) met ATIS-gewogen meting; dynamische vermogensscaling vermindert de operationele kosten.
- SHARPTM versnelling- Tot 10x snellere collectieve communicatie zonder CPU-cycli te verbruiken, waardoor de computer benutting wordt gemaksimaliseerd.
- Vereenvoudigd beheerMLNX-OS biedt uitgebreid out-of-the-box beheer met CLI, WebUI en API's.
- Verminderde IT-complexiteit¢ Een enkel schakelaarmodel schaalt van kleine clusters tot extreem grote implementaties met een consistent beheer.
- Bewezen ecosysteemOndersteund door NVIDIA cumulatieve software stack en wereldwijde partner ondersteuning.
- Bescherming van investeringen¢ Achterwaarts compatibel met eerdere InfiniBand-generaties, waardoor bestaande infrastructuurinvesteringen worden beschermd.
Starsurge Group levert end-to-end levenscyclusdiensten voor NVIDIA Mellanox-switches, waaronder pre-sales architectuur consulting, proof-of-concept testen en wereldwijde logistiek.Ons ervaren technische team biedt op afstand probleemoplossingVoor grootschalige implementaties bieden wij professionele diensten aan voor het ontwerpen en integreren van stoffen.Optie voor verlenging van de garantie en 24 uur per dag prioritaire ondersteuning op verzoek. De meertalige ondersteuning voor de regio's EMEA, Amerika en APAC zorgt voor snelle reactie voor missie-kritieke inzet.
- Zorg ervoor dat de omgevingstemperatuur tussen 0°C en 45°C blijft; behoorlijke ventilatie van het rack.
- Gebruik alleen gekwalificeerde QSFP28-optische of DAC-kabels die zijn vermeld in de NVIDIA-compatibiliteitsgids.
- Luchtstroomrichting: MSB7800-ES2F maakt gebruik van P2C (port-to-power) confir your rack cooling scheme matches front-to-rear airflow.
- De stroomvoorziening moet worden aangesloten op een geschikte wisselspanning (100-240 VAC) met aarding.
- Er moet voldoende ruimte zijn voor de voor- en achterluchtstroom (minimaal 6 inch wordt aanbevolen).
- Gewicht ongeveer 12 kg ¢ gebruik een geschikte mechanische lift voor het monteren van een rek.
- Firmware-updates: altijd een back-upconfiguratie voordat u via MLNX‐OS upgrades uitvoert.
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesMet de steun van een ervaren verkoop- en technisch team ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg,Vervaardiging, onderwijs, financiën en ondernemingen.
Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, snelle service en op maat gemaakte oplossingen.softwareontwikkeling op maat, en meertalige ondersteuning ̇ klanten helpen een efficiënte, schaalbare en betrouwbare netwerkinfrastructuur op te bouwen.

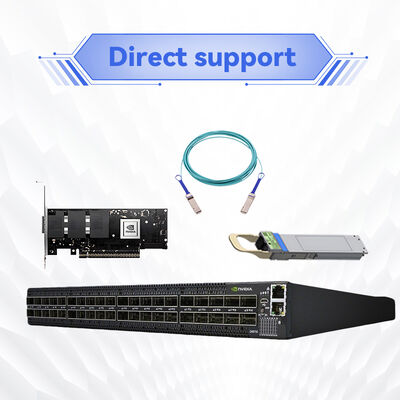

| Component | Ondersteunde modellen / typen |
|---|---|
| Adapters | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Kabels en optica | QSFP28 DAC (passiv tot 3m, actief tot 5m), AOC, optische transceivers (SR4, LR4, ER4) |
| Operatiesystemen | Linux (RHEL 7/8/9, Ubuntu 18.04/20.04/22.04, Rocky Linux, SuSE), Windows Server 2016/2019/2022 met InfiniBand-stack |
| Beheerplatforms | MLNX-OS, NVIDIA UFM, OpenSM, Prometheus/Grafana via SNMP-exporteur |
| Ondersteuning van topologie | Fat Tree, DragonFly+, 2D/3D Torus, SlimFly, Clos |
- Bevestig de richting van de luchtstroom: MSB7800-ES2F gebruikt P2C (port-to-power)
- Verifieer het type kabel: QSFP28 DAC of optische transceivers op basis van afstandseisen.
- Controleer de stroominvoer: dubbele redundante wisselstroom met C13/C14-aansluitingen.
- Zorg ervoor dat de rack diepte ondersteunt 27 inch (standaard diepte).
- Beheerplan: MLNX-OS zorgt voor beheer aan boord; UFM is optioneel voor grotere stoffen.
- Valideer SHARPTM-ondersteuning in uw applicatie-stack (NCCL, OpenMPI met SHARP-plugin).
