800G OSFP SR8 Transceiver voor Quantum-2 & Spectrum-4 Switches MMA4Z00-NS 50m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | Mellanox Optische Zendontvanger mma4z00-NS |
| Document: | MMA4Z00-NS.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | NIEUW EN ORIGINEEL | Beschikbaarheid: | Voorraad |
|---|---|---|---|
| Technologie: | Infiniband en Ethernet | Maximale snelheid: | 800 GB/S |
| Lengte: | 50M | Temperatuurbereik: | 0 ° C tot +70 ° C |
| Markeren: | 800 g Osfp Sr8 Transceiver,Nvidia Quantum-2 transceiver,OSFP-transceiver met een bereik van 50 m |
||
Productomschrijving
NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8 Multimode Transceiver
2×400Gb/s 8-kanaals 100G-PAM4 optische module voor Quantum-2 & Spectrum-4 switches
Productoverzicht
De NVIDIA MMA4Z00-NS is een 800Gb/s Twin-port OSFP SR8 multimode parallelle transceiver die twee onafhankelijke 400Gb/s transceiver-engines integreert in een enkele OSFP-vormfactor. Het maakt gebruik van twee 4-kanaals MPO-12/APC optische connectoren, die elk 400Gb/s ondersteunen via 100G-PAM4 modulatie. Dit innovatieve ontwerp maakt 64 poorten van 400Gb/s mogelijk in een 32-cage Quantum-2 switch, wat een ongekende schakeldichtheid oplevert. De transceiverfirmware ondersteunt automatisch zowel InfiniBand NDR als 400GbE protocollen, afhankelijk van de hostswitch. Verkrijgbaar in varianten met vinnen aan de bovenkant (luchtgekoelde switches) en platte bovenkant (DGX H100 / vloeistofgekoeld).
Belangrijkste kenmerken
- Datasnelheid: 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 lanes
- Protocolondersteuning: InfiniBand NDR, 400GbE (automatisch gedetecteerd)
- Optische interface: Twee MPO-12/APC connectoren (elk 4 kanalen)
- Golflengte: 850nm VCSEL
- Bereik: 50m OM4 / 30m OM3
- Stroomverbruik: 17W max (15W typisch) / 2W energiebesparende slaapstand
- Hot-pluggable: OSFP-vormfactor, OSFP MSA-compatibel
- Beheer: CMIS 4.0-compatibel, I²C-interface
- Digitale diagnostiek: DDM voor temperatuur, spanning, bias, Tx/Rx-vermogen
- Conformiteit: RoHS, Klasse 1M laserbeveiliging
Technologie & Ontwerp
De MMA4Z00-NS is een belangrijke NVIDIA-innovatie die twee onafhankelijke 400G transceiver-engines binnen een enkele OSFP-behuizing mogelijk maakt. Dit wordt bereikt door een gepatenteerde verticale connectoropstelling die plaats biedt aan twee MPO-12/APC optische connectoren in de OSFP-vormfactor. Elke engine ondersteunt 4 lanes van 100G-PAM4 modulatie met behulp van 850nm VCSEL-technologie. De variant met vinnen aan de bovenkant biedt verbeterde koeling voor luchtgekoelde switches, terwijl de platte variant is ontworpen voor DGX H100 Cedar-7 systemen en vloeistofgekoelde omgevingen. De transceiver ondersteunt adaptieve Tx-equalizatie, programmeerbare Rx-uitgangsamplitude en uitgebreide digitale diagnostiek met PRBS-generator/checker en loopback-modi.

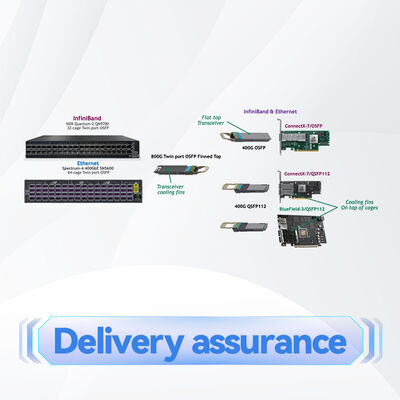

Typische implementaties
- Switch-naar-switch (800G): Koppel twee Quantum-2 of Spectrum-4 switches aan op 800Gb/s met behulp van twee rechte MFP7E10 glasvezelkabels.
- Switch-naar-twee 400G adapters: Maak verbinding met twee ConnectX-7/OSFP of BlueField-3/QSPP112 adapters op elk 400G met rechte kabels.

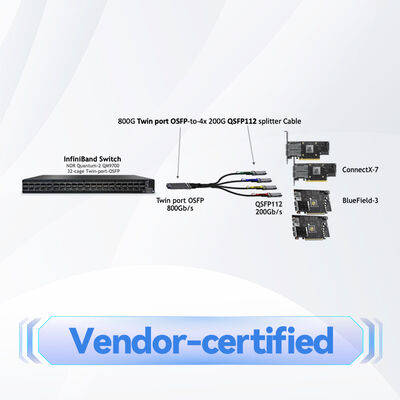

- Switch-naar-vier 200G adapters: Gebruik MFP7E20 1:2 splitterkabels om verbinding te maken met vier 200G adapters, met automatische stroomreductie in de 400G transceivers.
- DGX H100 integratie: Platte variant verbindt Cedar-7 GPU-systemen met Quantum-2 of Spectrum-4 switches.
- Switch-naar-switch (2 ×400G): Leid twee vezels naar verschillende switches voor dubbele 400G-verbindingen.
Compatibiliteit
Switches: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) - beide vereisen OSFP-behuizingen met vinnen aan de bovenkant voor luchtgekoelde werking.
Adapters / DPU's: ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Enkelpoorts OSFP-transceivers (MMA4Z00-NS400) zijn niet bedoeld voor gebruik in switches.
Aanbevolen glasvezelkabels: MFP7E10 (recht, 4 kanalen naar 4 kanalen) en MFP7E20 (1:2 splitter, 4 kanalen naar 2×2 kanalen) - beide Type-B crossover met MPO-12/APC.
Kritieke regel: Beide vezels in een twin-port transceiver moeten van hetzelfde type zijn (beide recht of beide splitter) - kunnen niet worden gemengd.
Protocol: Detecteert automatisch InfiniBand NDR of 400GbE op basis van het switchprotocol.
Specificaties
| Parameter | Waarde |
|---|---|
| Producttype | 800G Twin-port OSFP SR8 Multimode Transceiver |
| Vormfactor | OSFP (varianten met vinnen aan de bovenkant of platte bovenkant) |
| Datasnelheid | 800Gb/s (2× 400Gb/s) - 8× 100G-PAM4 |
| Optische connectoren | Twee MPO-12/APC (elk 4 kanalen) |
| Actieve vezels per poort | 8 (4 TX + 4 RX) per MPO-connector |
| Golflengte | 850nm VCSEL |
| Bereik (OM4) | Tot 50m (met 2 patchpanelen) |
| Bereik (OM3) | Tot 30m (met 2 patchpanelen) |
| Voedingsspanning | 3.3V (3.135V - 3.465V) |
| Max. vermogen (actief) | 17W max (15W typisch) |
| Energiebesparende modus | 2W max |
| Bedrijfstemperatuur behuizing | 0 °C tot 70 °C |
| Opslagtemperatuur | −40 °C tot 85 °C |
| Beheerinterface | I²C (CMIS 4.0-compatibel) |
| Digitale diagnostiek | Temp, Vcc, bias, Tx/Rx-vermogen per lane |
| Laserbeveiliging | Klasse 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Modelnummer | MMA4Z00-NS |
De variant met vinnen aan de bovenkant is voor luchtgekoelde Quantum-2/Spectrum-4 switches. De platte variant (MMA4Z00-NS-FLT) is voor DGX H100 Cedar-7 en vloeistofgekoelde systemen.
Selectiegids
| Bestelnummer | Beschrijving | Vormfactor | Bovenkant |
|---|---|---|---|
| MMA4Z00-NS | 800G OSFP SR8, 2 ×400G, multimode, MPO-12/APC, 850nm, 50m | OSFP | Met vinnen |
| MMA4Z00-NS-FLT | 800G OSFP SR8, 2×400G, multimode, MPO-12/APC, 850nm, 50m | OSFP | Plat |
| MMA4Z00-NS400 | 400G OSFP SR4, enkel poort (voor ConnectX-7/OSFP adapters) | OSFP | Plat |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (voor ConnectX-7/QSFP112 & BlueField-3) | QSFP112 | -- |
MMA4Z00-NS (met vinnen) is vereist voor luchtgekoelde Quantum-2 en Spectrum-4 switches. De platte variant is voor DGX H100 en vloeistofgekoelde systemen.
Voordelen
- Ongeëvenaarde dichtheid: 64 poorten van 400Gb/s in een 32-cage Quantum-2 switch - 2× dichtheid vergeleken met conventionele ontwerpen.
- Flexibele implementatie: Ondersteunt switch-naar-switch (800G), switch-naar-adapter (2×400G) en switch-naar-4 adapters (4×200G) met splitterkabels.
- Protocol-agnostisch: Detecteert automatisch InfiniBand of Ethernet, wat inventaris en logistiek vereenvoudigt.
- Energie-efficiëntie: 2W energiebesparende slaapstand en automatische 200G stroomreductie aan de transceiverzijde.
- Veelzijdige bekabeling: Ondersteunt rechte of splitterkabels met onafhankelijke lengtekeuzes (beide kabels moeten van hetzelfde type zijn).
- Bewezen betrouwbaarheid: NVIDIA end-to-end systeemvalidatie garandeert optimale prestaties.
Service & Ondersteuning
Als geautoriseerde NVIDIA-partner biedt Hong Kong Starsurge Group:
- Technische pre-sales consultatie voor 800G/400G optisch interconnect-ontwerp.
- Wereldwijde logistiek met realtime tracking en ondersteuning voor douaneafhandeling.
- Standaard NVIDIA hardwaregarantie.
- Advies over firmware/compatibiliteit voor Quantum-2 en Spectrum-4 platforms.
- Meertalige ondersteuning (Engels, Mandarijn, Kantonees) via e-mail of telefoon.
Veelgestelde vragen
V: Wat is het verschil tussen de varianten met vinnen aan de bovenkant en platte bovenkant?
A: De variant met vinnen aan de bovenkant (MMA4Z00-NS) is voor luchtgekoelde Quantum-2 en Spectrum-4 switches met verminderde luchtstroom. De platte variant (MMA4Z00-NS-FLT) is voor DGX H100 Cedar-7 systemen en vloeistofgekoelde omgevingen.
V: Kan ik rechte en splitterkabels samen in dezelfde transceiver gebruiken?
A: Nee. Beide glasvezelpoorten in een twin-port OSFP-transceiver moeten hetzelfde kabeltype gebruiken - ofwel beide recht (MFP7E10) of beide splitter (MFP7E20).
V: Wat is het maximale bereik van deze transceiver?
A: 50m over OM4 multimode glasvezel (met twee patchpaneelverbindingen) of 30m over OM3.
V: Kan deze module worden gebruikt in ConnectX-7 adapters?
A: Nee. Dit is een twin-port switch-transceiver. Gebruik voor ConnectX-7 adapters enkelpoorts OSFP (MMA4Z00-NS400) of QSFP112 (MMA1Z00-NS400) transceivers.
Handelingsvoorschriften
Laserbeveiligingswaarschuwing: Blootstelling aan laserlicht kan oogschade veroorzaken. Gebruik beschermende oogkleding tijdens het hanteren van dit product en houd laserlicht uit de buurt van ogen en gezicht.
- Houd stofkappen op beide optische connectoren wanneer glasvezelkabels niet zijn aangesloten.
- Reinig altijd zowel de transceiver-receptacles als de kabelconnectoren vóór het inbrengen - 80% van de verbindingsproblemen is gerelateerd aan vuile optische connectoren.
- Observeer standaard ESD-voorzorgsmaatregelen tijdens installatie en hantering.
- Breng geen vloeistoffen aan op de optische connectoren; gebruik goedgekeurde reinigingsmiddelen en methoden.
- Gebruik alleen door NVIDIA geleverde of gekwalificeerde glasvezelkabels (serie MFP7E10/MFP7E20).
- Beide kabels moeten ongeveer even lang zijn om latentie-mismatch te voorkomen (4,5 ns/m).
- Zorg ervoor dat de module volledig is ingebracht en vergrendeld om thermische en verbindingsproblemen te voorkomen.
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited is een technologie-gedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Sinds 2008 bedienen we wereldwijd klanten met netwerkapparatuur, waaronder switches, NIC's, draadloze toegangspunten, controllers, kabels en optische modules. Onze ervaren verkoop- en technische teams ondersteunen diverse sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. Wij leveren op maat gemaakte oplossingen, wereldwijde logistiek en meertalige ondersteuning - allemaal gebaseerd op een klantgerichte toewijding aan betrouwbaarheid, prestaties en schaalbaarheid.
Belangrijkste feiten
| Onderdeelnummer: | MMA4Z00-NS |
| Vormfactor: | OSFP (met vinnen aan de bovenkant) |
| Datasnelheid: | 800G (2×400G) |
| Connectoren: | 2× MPO-12/APC |
| Bereik: | 50m OM4 / 30m OM3 |
| Golflengte: | 850nm VCSEL |
| Vermogen: | 17W max / 2W slaapstand |
| Toepassing: | Quantum-2, Spectrum-4 |
Koperschecklist
- Bevestig dat uw switch OSFP twin-port transceivers ondersteunt (Quantum-2 of Spectrum-4).
- Selecteer de juiste bovenvariant: met vinnen aan de bovenkant voor luchtgekoelde switches, platte bovenkant voor DGX/vloeistofgekoelde.
- Kies kabeltype: recht (MFP7E10) voor 400G per poort of splitter (MFP7E20) voor 200G per poort.
- Zorg ervoor dat beide kabels van hetzelfde type zijn (beide recht of beide splitter).
- Verifieer dat de glasvezelinfrastructuur OM3 of OM4 is met MPO-12/APC connectoren.
- Controleer de omgevingstemperatuurvereisten van de switch (max. 35°C met alle ventilatoren, 30°C bij ventilatoruitval).
- Bevestig protocol: InfiniBand NDR of 400GbE (automatisch gedetecteerd).
