NVIDIA MMS4X00-NS400 400G OSFP Transceiver DR4 Single-Mode voor ConnectX-7 Adapters
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MMS4X00-NS400 |
| Document: | MMS4X00-NS400.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MMS4X00-NS400 (980-9I31N-00NM00) | Vorm: | Kubus- |
|---|---|---|---|
| Stroom: | Enkele 3.3V -kracht | Productenstatus: | Voorraad |
| Oorsprong: | India / Israël / China | Bedrijfstemperatuur: | 0 ℃ - 70 ℃ |
| Techniek: | CMI's | Technologie: | IB- en ETH -ondersteuning |
| Markeren: | NVIDIA 400G OSFP transceiver,OSFP-transceiver voor ConnectX-7,Mellanox enkelmodus optische transceiver |
||
Productomschrijving

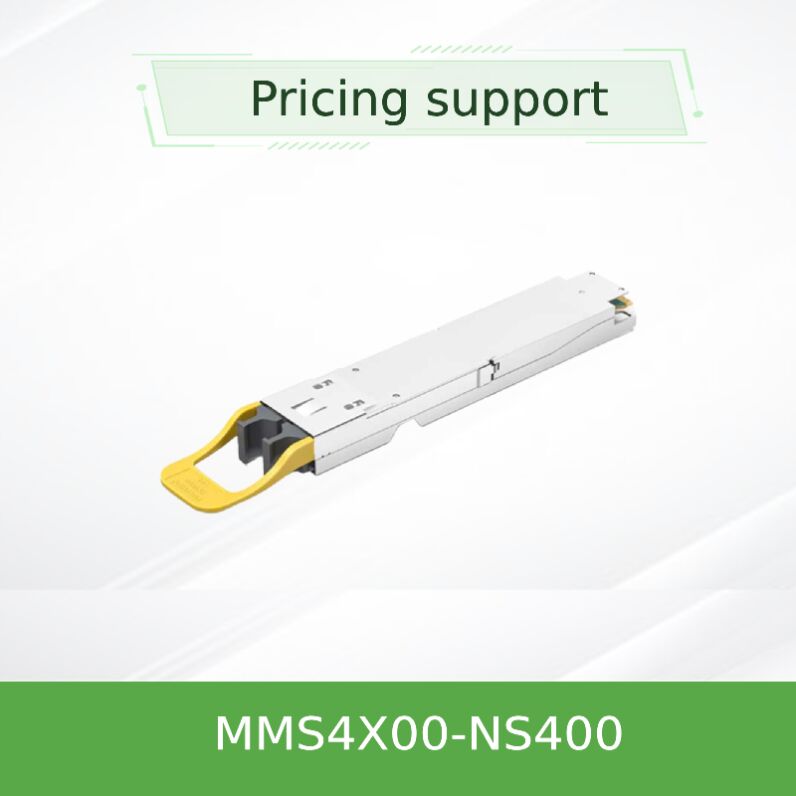

NVIDIA MMS4X00-NS400 400G OSFP Transceiver
High-performance 400Gb/s single-port OSFP transceiver ontworpen voor ConnectX‑7 OSFP-adapters, met DR4 single-mode optiek met een bereik van 100m.
Productoverzicht
De MMS4X00-NS400 is een single-port OSFP-transceiver die zowel InfiniBand NDR als 400GbE-protocollen ondersteunt met automatische detectie. De flat-top behuizing past op ConnectX-7 adapter heatsinks, met behulp van een enkele MPO-12/APC optische connector met vier zend- en vier ontvangstvezels, aangedreven door 1310nm EML-lasers.
Belangrijkste kenmerken
- 400Gb/s Data Rate: 4x 100G-PAM4 modulatie, DR4 single-mode
- Dubbele Protocolondersteuning: InfiniBand NDR en 400Gb Ethernet automatische detectie
- 100m Bereik: Single-mode fiber met twee patchpanelen aangenomen
- Laag Energieverbruik: 9W max (400G) / 5,5W max (200G) / 1,5W slaapstand
- Automatische Snelheidsreductie: Zelf-configureert naar 200Gb/s met 1:2 splitterkabels
- Flat-Top OSFP Ontwerp: Compatibiliteit met riding heatsink voor ConnectX-7
- CMIS 4.0 Compatibel: DDM, loopback, PRBS generator, veld-upgrade mogelijkheid
- Klasse 1 Laser Veiligheid: RoHS-conform, hot-pluggable, 0°C tot +70°C bedrijfstemperatuurbereik
Technische Specificaties
| Parameter | Specificatie |
|---|---|
| Data Rate | 400Gb/s (4x 100G-PAM4) of 200Gb/s (2x 100G-PAM4) automatisch onderhandeld |
| Form Factor | OSFP (flat-top) |
| Optische Connector | 1x MPO-12/APC (4 Tx + 4 Rx vezels) |
| Vezeltype | Single-mode (SMF), 1310nm EML |
| Maximaal Bereik | 100m (rechte kabel), 50m (splitterkabel) |
| Stroomverbruik (400G) | 9W maximaal |
| Stroomverbruik (200G) | 5,5W maximaal |
| Laag Energie Slaapmodus | 1,5W |
| Bedrijfstemperatuur Kast | 0°C tot +70°C |
| Protocolondersteuning | NDR InfiniBand / 400Gb Ethernet (automatische detectie) |
| Beheer | CMIS 4.0, I²C, DDM, loopback, PRBS |
Compatibiliteit
Gevalideerd voor gebruik met:
- NVIDIA ConnectX-7 OSFP-adapters (400G en 200G modi)
- Quantum-2 NDR InfiniBand-switches (via twin-port MMS4X00-NS transceivers)
- Spectrum-4 400GbE-switches (via twin-port MMS4X00-NS transceivers)
- Rechte crossover fiberkabels (MFP7E30-Nxxx, tot 100m)
- 1:2 splitter crossover fiberkabels (MFP7E40-N0xx, tot 50m)
Opmerking: Deze transceiver is niet bedoeld voor gebruik in BlueField-3 DPU's (die een QSFP112-form factor vereisen).
Implementatiescenario's

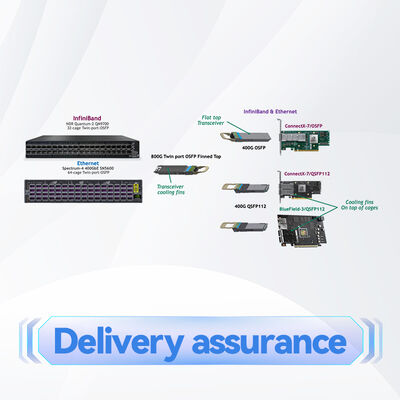

- Switch-naar-Adapter op 400G: Sluit een twin-port 800G transceiver in een Quantum-2 of Spectrum-4 switch aan op twee MMS4X00-NS400 transceivers met behulp van rechte MFP7E30-kabels

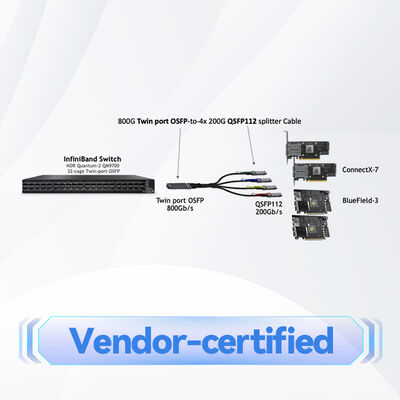

- Switch-naar-Vier 200G Adapters: Met behulp van 1:2 splitterkabels (MFP7E40-serie) voedt een enkele twin-port transceiver vier ConnectX-7 adapters op elk 200Gb/s
- Directe Switchverbinding: Volledige 400G fabric links bij verbinding met een andere 400G OSFP transceiver in de switch
Veelgestelde Vragen
V: Kan ik de MMS4X00-NS400 gebruiken in een BlueField-3 DPU?
A: Nee. BlueField-3 DPU's vereisen QSFP112 transceivers. Gebruik in plaats daarvan de MMS1X00-NS400.
V: Wat gebeurt er als ik een 1:2 splitterkabel aansluit?
A: De transceiver detecteert automatisch slechts 2 actieve lijnen, werkt op 200Gb/s en vermindert het stroomverbruik van 9W naar ~5,5W.
V: Is deze transceiver compatibel met 100m fiber links?
A: Ja, met rechte MFP7E30-kabels tot 100m. Voor splitterkabels is het maximale bereik 50m.
Bestelinformatie
| Bestelonderdeelnummer | Beschrijving | Toepassing |
|---|---|---|
| MMS4X00-NS400 | 400Gb/s single-port OSFP, DR4, flat-top, 100m | ConnectX-7 OSFP-adapters gekoppeld aan Quantum-2/Spectrum-4 switches |
Voor fiberkabels, bestel MFP7E30-Nxxx (recht, 1m–100m) of MFP7E40-N0xx (1:2 splitter, 3m–50m).
Service & Ondersteuning
Hong Kong Starsurge Group biedt technische pre-sales consulting, compatibiliteitsverificatie en RMA-ondersteuning voor NVIDIA transceivers. Wij bieden wereldwijde verzending, volumeprijzen en toegewijd accountbeheer voor zakelijke klanten.
