De Zendontvanger800gb/s Tweelinghaven OSFP 2x400Gb/S Multimode SR8 50m van mma4z00-NS Mellanox
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | Mellanox Optische Zendontvanger mma4z00-NS |
| Document: | MMA4Z00-NS.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw en origineel | Beschikbaarheid: | Voorraad |
|---|---|---|---|
| Technologie: | Infiniband en Ethernet | Maximale snelheid: | 800 GB/S |
| Lengte: | 50m | Temperatuurbereik: | 0 ° C tot +70 ° C |
Productomschrijving
2x400Gb/s Multimode SR8 | Tot 50m Bereik | Finned-Top voor Quantum-2 & Spectrum-4

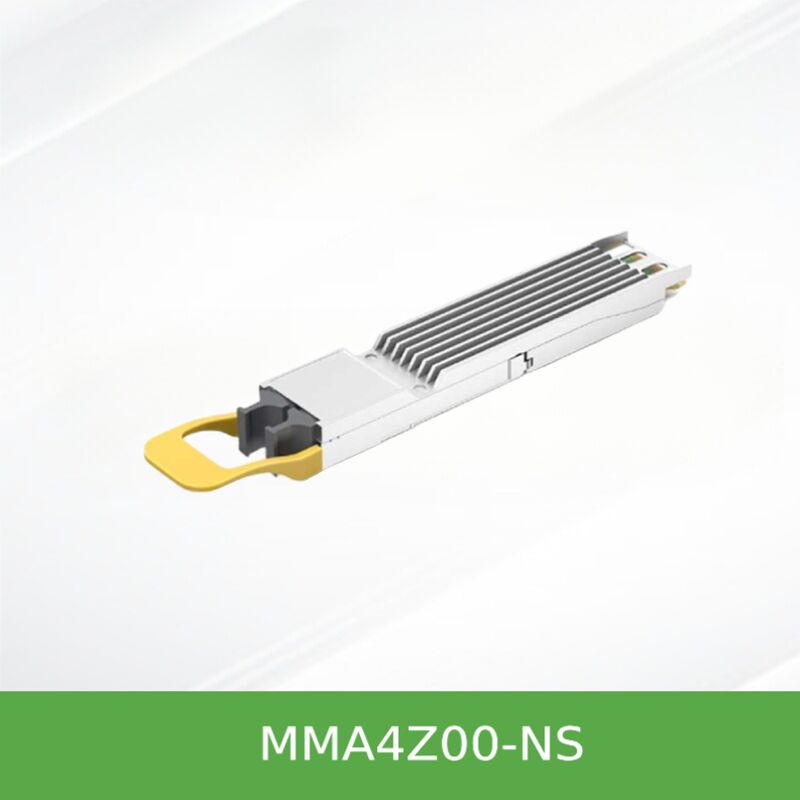

Hoge-dichtheid 800G oplossing: NVIDIA's MMA4Z00-NS is een InfiniBand en Ethernet 800Gb/s Twin-poort OSFP transceiver die twee onafhankelijke 400G SR8 engines integreert in één OSFP-formfactor. Door gebruik te maken van dubbele MPO-12/APC connectoren en 100G-PAM4 modulatie over 8 multimode vezels, levert het 2x400G optische links tot 50 meter (OM4). Ideaal voor Quantum-2 en Spectrum-4 switches, waardoor 64 poorten van 400G in slechts 32 cages mogelijk zijn.
De NVIDIA MMA4Z00-NS (800Gb/s Twin-poort OSFP SR8) is een baanbrekende transceiver die twee parallelle 400G multimode optische engines integreert in één OSFP-plug. Elke engine gebruikt 4 lanes van 100G-PAM4 (SR8) en maakt verbinding via onafhankelijke MPO-12/APC connectoren. Dit unieke twin-poort ontwerp stelt netwerkarchitecten in staat om de dichtheid van switch-faceplates te maximaliseren: één OSFP-cage in Quantum-2 of Spectrum-4 switches levert twee 400G optische interfaces. Met ingebouwde automatische detectie van InfiniBand en Ethernet firmware werkt de transceiver naadloos in NDR InfiniBand en 400GbE omgevingen. Ontworpen voor multimode links met kort bereik tot 50 meter, is het de optimale keuze voor spine-leaf topologieën, GPU-clusters en high-performance datacenter interconnecties.
Twee interne transceiver engines in één module: 2x400G met dubbele MPO-12/APC connectoren; vermindert het aantal switchpoorten en verdubbelt de dichtheid.
8 kanalen van 100G-PAM4 elektrische en optische modulatie per transceiver; aggregaat 800Gb/s.
850nm VCSEL array; bereik tot 30m (OM3) / 50m (OM4) met twee patchpanelen aangenomen.
Ondersteunt rechte kabels (2x400G) of 1:2 splitterkabels voor 2x200G naar vier adapters/DPU's.
17W max, 2.0W laag-vermogen slaapmodus; CMIS 4.0 beheerinterface met DDM en geavanceerde diagnostiek.
Automatische detectie van InfiniBand of Ethernet op basis van switchprotocol; vereenvoudigt de inventaris.
Gebouwd rond NVIDIA's twin-poort architectuur, gebruikt de MMA4Z00-NS twee onafhankelijke 4-kanaals optische subassemblies, die elk 100G-PAM4 signalering over OM3/OM4 multimode vezels aansturen. De transceiver integreert 850nm VCSEL's, PIN fotodiodes en precisie DSP voor robuuste signaalintegriteit. De MPO-12/APC angled physical contact connectoren minimaliseren terugreflectie, wat zorgt voor betrouwbare prestaties in dichte optische interconnecties. De module ondersteunt adaptieve Tx-equalizatie, programmeerbare Rx-outputamplitude en ingebouwde PRBS-generatoren voor host/line loopback-testen. Digital diagnostic monitoring (DDM) biedt realtime temperatuur-, spannings-, biasstroom- en Tx/Rx-vermogensmonitoring per lane.

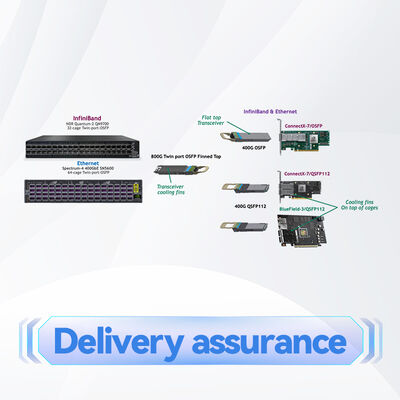

- Switch-naar-Switch: Verbind twee Quantum-2 of Spectrum-4 switches op 800Gb/s met twee rechte vezels (2x400G). Of, verbind één Twin-poort transceiver met twee verschillende switches, waardoor onafhankelijke 400G links ontstaan.
- Switch-naar-Adapter/DPU: Verbind één Twin-poort transceiver met twee 400G ConnectX-7 adapters of BlueField-3 DPU's (OSFP of QSFP112) met rechte kabels.

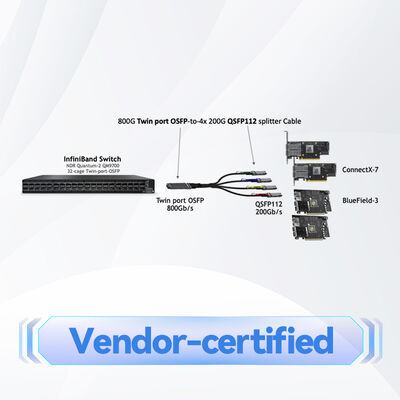

- Switch-naar-vier 200G apparaten: Gebruik 1:2 splitterkabels om elke 400G poort te splitsen in 2x200G links, waardoor vier 200G verbindingen per Twin-poort transceiver mogelijk zijn.
- DGX H100 Integratie: Flat-top versie (MMA4Z00-NS-FLT) verbindt Cedar-7 mezzanine kaarten met Quantum-2/Spectrum-4 switches, wat de GPU-naar-switch bekabeling vereenvoudigt en het aantal transceivers vermindert in vergelijking met eerdere DGX-systemen.
De MMA4Z00-NS is gevalideerd voor NVIDIA end-to-end systemen, wat optimale interoperabiliteit garandeert. Compatibele platforms omvatten:
- NVIDIA Quantum-2 (NDR) InfiniBand switches – 32 OSFP cages die 64x400G poorten ondersteunen met finned-top modules.
- NVIDIA Spectrum-4 Ethernet switches – 32/64 OSFP cages die 64-128 400G poorten leveren.
- NVIDIA ConnectX-7 adapters (OSFP en QSFP112 form factors) en BlueField-3 DPU's.
- DGX H100 systemen (met flat-top variant) – acht ConnectX-7 geïntegreerd in Cedar-7 kaarten.
- Standaard CMIS 4.0 hostplatforms die voldoen aan OSFP MSA Rev 1.12.
| Parameter | Waarde / Bereik |
|---|---|
| Datasnelheid | 800Gb/s aggregaat (2x400Gb/s) |
| Form Factor | OSFP (Octal Small Form Factor Pluggable) Twin-poort |
| Optische Connector | Dubbele MPO-12/APC (8 vezels per poort, 12-vezels lintvoetafdruk) |
| Vezeltype & Afstand | OM3: tot 30m / OM4: tot 50m (met twee patchpanelen aangenomen) |
| Golflengte | 850nm VCSEL (μ 844–863nm) |
| Modulatie | 100G-PAM4 per lane, 8 lanes totaal per module |
| Voeding | 3.3V enkele voeding; Max vermogen 17W, Laag-vermogen slaapstand 2.0W |
| Bedrijfstemperatuur | 0°C tot 70°C |
| Beheerinterface | CMIS 4.0 (I²C), OSFP MSA-compatibel |
| Laser Veiligheid | Klasse 1 Laser Product, RoHS-conform |
| Onderdeelnummers | MMA4Z00-NS (finned-top) / MMA4Z00-NS-FLT (flat-top) |
| Onderdeelnummer | Beschrijving | Top Behuizing | Doelsysteem |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 twin-poort, 2xMPO, 50m multimode | Finned-top | Quantum-2 / Spectrum-4 luchtgekoelde switches |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 twin-poort, 2xMPO, 50m multimode | Flat-top | DGX H100, vloeistofgekoelde systemen |
Aanbevolen Vezelkabels (NVIDIA crossover Type-B): Rechte vezels MFP7E10-Nxxx (3m tot 50m) voor 2x400G links; 1:2 splitterkabels MFP7E20-Nxxx (3m tot 50m) voor 2x200G per split poort. Beide kabels in een Twin-poort transceiver moeten van hetzelfde type zijn (beide recht of beide splitter) maar de lengtes kunnen verschillen.
- Ultieme Poortdichtheid: Verdubbelt het aantal 400G poorten in de switch fabric – vermindert het aantal switches en de complexiteit van de bekabeling.
- End-to-End NVIDIA Validatie: Rigoureuze productietests garanderen out-of-the-box betrouwbaarheid en prestaties in Quantum-2/Spectrum-4 en ConnectX-7 ecosystemen.
- Operationele Flexibiliteit: Eén transceiver SKU ondersteunt InfiniBand en Ethernet, waardoor het juiste protocol automatisch wordt ingeschakeld.
- Energie-efficiëntie: 17W max met automatische stroomreductie bij gebruik van splitterkabels (400G transceivers dalen naar 5.5W).
- Geavanceerde Diagnostiek: Per-lane Tx/Rx vermogen, temperatuur, bias monitoring plus PRBS loopback voor linkvalidatie.
Starsurge Group biedt uitgebreide pre-sales en after-sales ondersteuning voor NVIDIA netwerkoplossingen. Ons technische team helpt met compatibiliteitsvalidatie, implementatieplanning en probleemoplossing. Alle transceivers worden ondersteund door garantie en worden geleverd met originele kwaliteitsborging. Wereldwijde verzending, meertalige ondersteuning en aangepaste configuratiediensten zijn beschikbaar. Neem contact op met onze experts voor BOM-optimalisatie en volumeprijzen.
- Klasse 1M laserproduct – vermijd directe blootstelling aan laserlicht. Gebruik beschermende uitrusting bij het hanteren.
- Houd stofkappen op optische poorten wanneer niet in gebruik. Reinig optische connectoren voor het koppelen; 80% van de linkproblemen ontstaat door vuile connectoren.
- Observeer ESD-voorzorgsmaatregelen – schade kan optreden door elektrostatische ontlading.
- Overschrijd de absolute maximale ratings niet (opslag -40°C tot 85°C, voedingsspanning maximaal 3.6V).
- Gebruik alleen door NVIDIA goedgekeurde crossover Type-B vezelkabels voor directe transceiver-naar-transceiver verbinding om de juiste polariteit en prestaties te garanderen.
Hong Kong Starsurge Group Co., Limited is een technologie-gedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Opgericht in 2008, bedient het bedrijf wereldwijd klanten met producten zoals netwerkswitches, NIC's, draadloze access points, controllers, kabels en gerelateerde apparatuur. Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen die klanten helpen bij het bouwen van efficiënte, schaalbare en betrouwbare netwerkinfrastructuur.
Als geautoriseerde kanaalpartner levert Starsurge originele NVIDIA transceivers, kabels en switches met volledige logistieke ondersteuning en technische expertise.
- Bevestig het switchmodel (Quantum-2 / Spectrum-4) en het vereiste type top-shell (finned of flat).
- Kies OM3/OM4 multimode kabellengtes en beslis over rechte of 1:2 splitterconfiguratie.
- Verifieer dat beide kabels die op de Twin-poort transceiver zijn aangesloten van hetzelfde type zijn (beide recht of beide splitter).
- Controleer het vermogensbudget: 17W per transceiver, zorg voor de koelcapaciteit van de switch.
- Voor splittergebruik, bevestig dat de adapter/DPU 200G (2-lane) werking ondersteunt.
- MMA1Z00-NS400 – 400Gb/s QSFP112 SR4 transceiver voor ConnectX-7 / BlueField-3
- MMA4Z00-NS-FLT – Flat-top variant voor DGX H100 & vloeistofgekoelde implementaties
- MFP7E10-N0xx – Rechte Type-B multimode crossover vezelkabels (3m–50m)
- MFP7E20-N0xx – 1:2 splitter crossover kabels (2x200G per split)
- Quantum-2 QM9700 Switch Systeem – 64 poorten van 400G NDR InfiniBand
