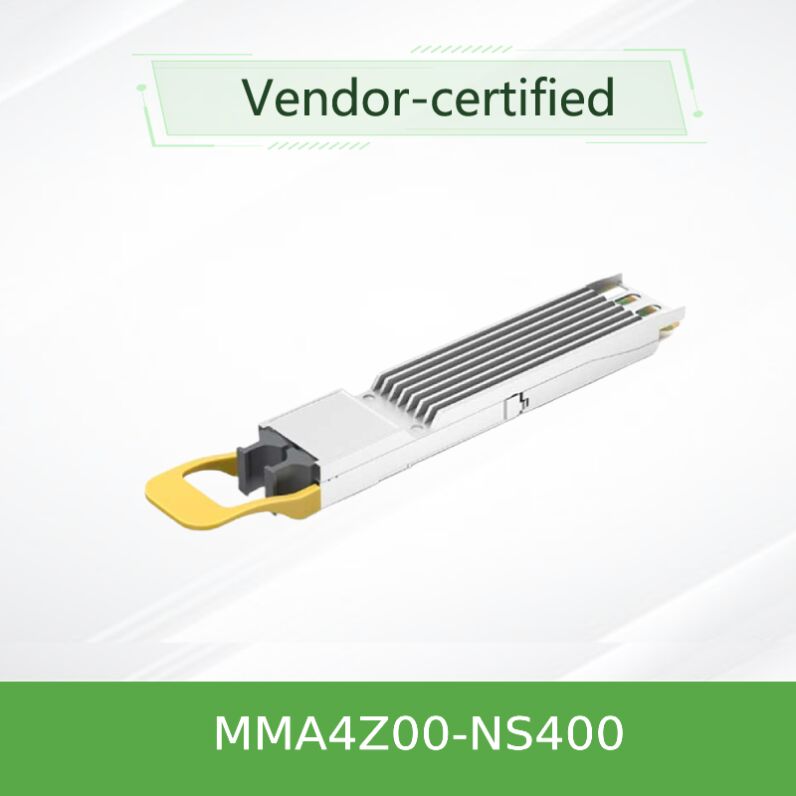

NVIDIA MMA4Z00-NS400

De NVIDIA MMA4Z00-NS400 is een 400Gb/s single-poorts OSFP SR4 multimode transceiver, ontworpen voor NVIDIA ConnectX-7 adapters en Quantum-2 / Spectrum-4 switches. Het ondersteunt zowel InfiniBand als Ethernet protocollen met automatische protocoldetectie. Door gebruik te maken van 4 kanalen van 100G PAM4 modulatie, levert het een bereik tot 50 meter over OM4 multimode fiber via een enkele MPO-12/APC connector. Het flat-top ontwerp integreert met de meelopende heatsink op ConnectX-7 cages voor optimale thermische prestaties.

Productoverzicht

De MMA4Z00-NS400 is een cruciaal onderdeel in NVIDIA's end-to-end 400G InfiniBand en Ethernet ecosystemen. Het is specifiek ontworpen voor gebruik met ConnectX-7 OSFP-gebaseerde host channel adapters (HCAs) en maakt verbinding met twin-poorts OSFP transceivers in NVIDIA Quantum-2 of Spectrum-4 switches. De module beschikt over 4 onafhankelijke zend- en ontvangstkanalen met behulp van 850nm VCSEL-technologie. In combinatie met een 1:2 splitter fiberkabel (MFP7E20-serie) worden slechts twee kanalen geactiveerd, waardoor de snelheid automatisch wordt teruggebracht tot 200Gb/s (NDR200) en het stroomverbruik wordt verlaagd tot 5.5W. De transceiver is CMIS 4.0-compatibel en ondersteunt geavanceerde digitale diagnostische monitoring (DDM).

Belangrijkste Kenmerken

• Dual-Protocol Ondersteuning: Werkt naadloos in zowel InfiniBand (NDR) als Ethernet (400GbE) omgevingen met automatische protocoldetectie.
• High-Speed Optiek: 4 kanalen van 100G PAM4 modulatie met 850nm VCSEL-arrays.
• Uitgebreid Bereik: 50 meter over OM4 multimode fiber, 30 meter over OM3.
• Intelligente Stroomschaling: Verlaagt automatisch het vermogen van 8.5W naar 5.5W bij gebruik in 200G-modus (2-kanaals modus).
• Flat-Top OSFP Ontwerp: Geoptimaliseerd voor thermisch beheer met de meelopende heatsink op ConnectX-7 adapter cages.
• Schuine Polijst Connector: MPO-12/APC (groene behuizing) minimaliseert terugreflectie; niet compatibel met UPC (aqua) connectoren.
• Uitgebreide Diagnostiek: Ondersteunt Tx/Rx vermogensmonitoring, biasstroom, spanning en temperatuur via DDM.
• Regelgevende Naleving: Klasse 1 laserveiligheid, RoHS-conform, OSFP MSA en CMIS 4.0-conform.

Optische & Elektrische Technologie

De MMA4Z00-NS400 maakt gebruik van 100G per lane PAM4 modulatietechnologie. De elektrische hostinterface bestaat uit 8 differentiële paren (4 Tx, 4 Rx) die werken op 53.125 Gbaud. De optische engine gebruikt 850nm VCSEL's met geïntegreerde driver- en TIA-arrays. De module bevat adaptieve Tx-ingangsequalisatie, programmeerbare Rx-uitgangsamplitude en pre-/post-cursor tuning voor optimalisatie van signaalintegriteit. De ingebouwde PRBS-generator en -checker maken in-systeem linkvalidatie mogelijk zonder externe testapparatuur.

Typische Implementaties & Gebruiksscenario's

• Switch-naar-HCA 400G Links: Verbinding van een Quantum-2 of Spectrum-4 switch (met twin-poorts transceivers) naar een ConnectX-7 OSFP adapter via rechte MFP7E10 fiberkabels.

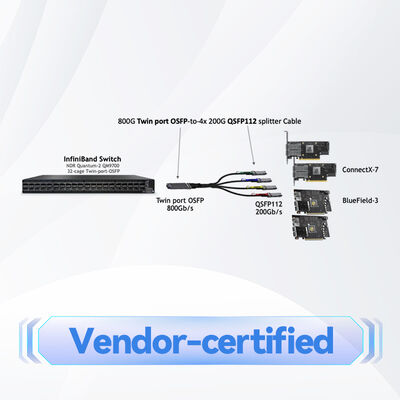

• 200G Fan-Out Configuratie: Gebruik van MFP7E20 1:2 splitterkabels om één twin-poorts switch transceiver te verbinden met vier ConnectX-7 adapters die elk op 200Gb/s werken.
• Switch-naar-Switch Uplinks: Directe aansluiting op twin-poorts transceivers in switches voor 400G of 800G aggregatie.
• High-Density AI Clusters: Mogelijk maken van connectiviteit met lage latentie en hoge bandbreedte in GPU-versnelde omgevingen met BlueField-3 DPUs (via QSFP112 adapters).

Opmerking: Deze OSFP-module is niet compatibel met BlueField-3 DPUs, die een QSFP112 vormfactor vereisen.

Compatibiliteit

• Adapters: NVIDIA ConnectX-7 OSFP-gebaseerde Host Channel Adapters.
• Switches: NVIDIA Quantum-2 InfiniBand switches (met twin-poorts OSFP), NVIDIA Spectrum-4 Ethernet switches.
• Fiberkabels: NVIDIA MFP7E10-serie (recht, 4-kanaals MPO/APC naar MPO/APC) en MFP7E20-serie (1:2 splitter, 4-kanaals naar dual 2-kanaals MPO/APC).
• Protocollen: InfiniBand NDR (400Gb/s) en NDR200 (200Gb/s); Ethernet 400GbE en 200GbE.

Technische Specificaties

Opmerking: Specificaties zijn gebaseerd op NVIDIA-documentatie. Gelieve te bevestigen voor het bestellen.

Selectiegids: Gerelateerde Transceivers

Productvoordelen

• End-to-End NVIDIA Integriteit: Rigoureuze productietests garanderen optimale prestaties en duurzaamheid in NVIDIA-gebaseerde infrastructuren.
• Automatische Snelheids- & Stroomaanpassing: Schakelt dynamisch tussen 400G en 200G modi op basis van de aangesloten kabel, wat de energie-efficiëntie optimaliseert.
• Toekomstbestendig Ontwerp: CMIS 4.0-conformiteit en ondersteuning voor geavanceerde diagnostiek maken naadloze integratie in toekomstige datacenters mogelijk.
• Vereenvoudigde Voorraad: Eén transceiver onderdeelnummer werkt voor zowel InfiniBand als Ethernet implementaties.

Service & Ondersteuning

Hong Kong Starsurge Group biedt uitgebreide ondersteuning voor uw netwerkinfrastructuur:

• Technische pre-sales consultatie om de juiste transceiver- en kabelselectie te garanderen.
• Wereldwijde verzending met veilige verpakking en snelle leveringsopties.
• Post-sales ondersteuning voor installatie en probleemoplossing.
• Garantie- en retourdiensten zijn onderworpen aan algemene voorwaarden.

Veelgestelde Vragen

V: Kan de MMA4Z00-NS400 worden gebruikt in een BlueField-3 DPU?
A: Nee. BlueField-3 adapters accepteren alleen modules met een QSFP112 vormfactor. Deze OSFP-module is ontworpen voor ConnectX-7 OSFP adapters en switches.

V: Wat is het verschil tussen de groene en aqua MPO-connectoren?
A: Groen duidt op een Angled Polished Connector (APC) die in deze transceiver wordt gebruikt. Aqua duidt op een Ultra-polished Connector (UPC). Ze zijn niet compatibel vanwege verschillende polijsthoeken.

V: Hoe schakelt de transceiver automatisch naar 200G-modus?
A: Wanneer een MFP7E20 splitterkabel wordt aangesloten, zijn slechts twee van de vier fiberkanalen fysiek aanwezig. De transceiver detecteert dit en activeert slechts twee lanes, waardoor de snelheid en het vermogen worden verminderd.

V: Wat is het typische stroomverbruik bij 400G?
A: Het typische vermogen is 8.0W, met een maximum van 8.5W. In 200G-modus daalt het typische vermogen tot 5.5W.

Voorzorgsmaatregelen bij Hantering & Installatie

• Gebruik altijd stofkappen op optische poorten wanneer deze niet zijn aangesloten. Bewaar de kappen voor toekomstig gebruik.
• Reinig zowel de transceiver-receptacle als de fiberconnector voor het inbrengen. Vervuiling is een belangrijke oorzaak van linkfouten.
• Vermijd blootstelling aan statische ontlading. Volg ESD-veilige hanteringsprocedures.
• Meng geen UPC- en APC-connectoren; controleer het connectortype (groene behuizing = APC).
• Zorg ervoor dat het hostapparaat (adapter/switch) de OSFP-vormfactor en de vereiste firmwareversie ondersteunt.

Belangrijkste Feiten in één oogopslag

Compatibiliteitsmatrix

Koperschecklist

• Bevestig dat uw adapter/switch de OSFP-vormfactor en 400G NDR/Ethernet ondersteunt.
• Selecteer geschikte fiberkabels: recht (MFP7E10) voor 400G, splitter (MFP7E20) voor 200G fan-out.
• Zorg ervoor dat het fibertype multimode OM3 of OM4 is met MPO-12/APC connectoren.
• Controleer het temperatuurbereik van de behuizing en de luchtstroom in uw chassis.
• Controleer op eventuele firmwarevereisten op het hostapparaat.
