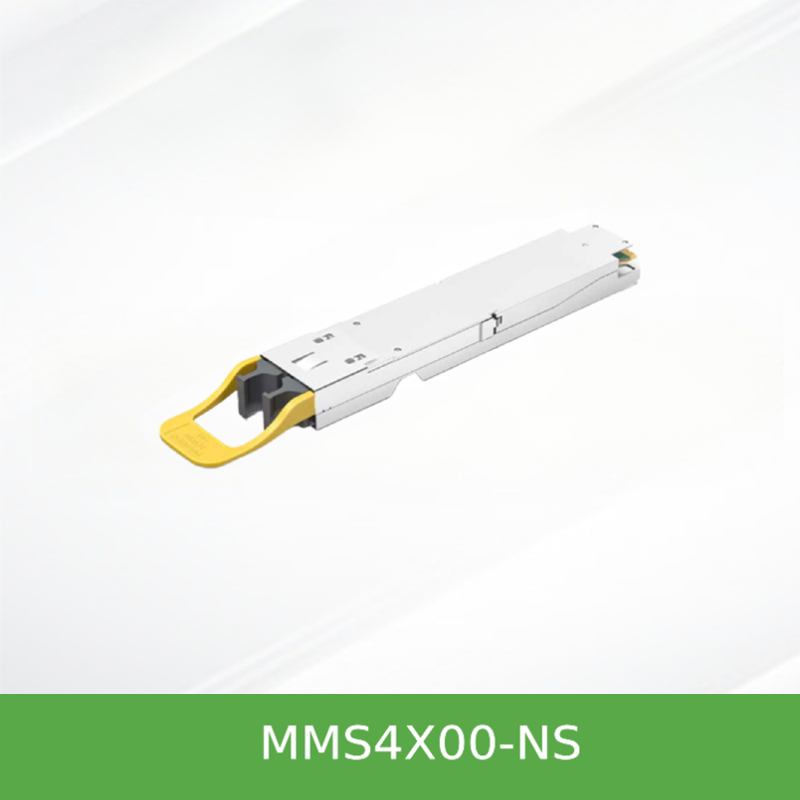

NVIDIA MMS4X00-NS 800G Twin-Port OSFP Transceiver: 2x400G NDR InfiniBand & 400GbE voor Quantum-2/Spectrum-4
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MMS4X00-NS |
| Document: | MMS4X00-NS.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Modelnr: | MMS4X00-NS | Vorm: | Kubus- |
|---|---|---|---|
| Stroom: | Enkele 3.3V -kracht | Productenstatus: | Voorraad |
| Oorsprong: | India / Israël / China | Bedrijfstemperatuur: | 0 ℃ - 70 ℃ |
| Techniek: | CMI's | Technologie: | IB- en ETH -ondersteuning |
Productomschrijving
2x400G NDR InfiniBand / 400 GbE voor Quantum-2 & Spectrum-4 Switches
De NVIDIA MMS4X00-NS is een baanbrekende 800G dual-poort OSFP-transceiver die twee onafhankelijke 400G-engines integreert in één pluggable module. Ontworpen voor high-density spine-leaf en GPU-clusters, ondersteunt het DR8 single-mode optiek met een bereik tot 100 meter, een maximaal vermogen van 17W en hot-pluggable OSFP MSA-compatibiliteit. Ideaal voor switch-naar-switch, switch-naar-adapter en DGX H100 Cedar-7 connectiviteit.
De NVIDIA MMS4X00-NS (met vinnen) en MMS4X00-NS-FLT (plat) zijn twin-poort 800 Gb/s transceivers die twee MPO-12/APC optische connectoren gebruiken, elk met 400 Gb/s via 100G-PAM4 modulatie. Deze innovatie maakt het mogelijk dat één OSFP-behuizing twee fysieke poorten ondersteunt, waardoor de dichtheid aan de voorkant effectief wordt verdubbeld in Quantum-2 InfiniBand en Spectrum-4 Ethernet switches. De transceiver detecteert automatisch het switchprotocol (InfiniBand of Ethernet) en werkt naadloos in beide omgevingen. Met ingebouwde digitale diagnostiek (DDM), een energiezuinige slaapstand (1,5W) en CMIS 4.0-compatibiliteit, biedt de MMS4X00-NS een betrouwbare, energiezuinige 800G optische interconnectie voor moderne datacenters.
800 Gb/s totaal (2x400G) per OSFP-behuizing; vermindert switchpoorten en bekabeling.
Native InfiniBand NDR en 400 GbE Ethernet – automatische protocoldetectie.
1310nm EML-laser, 8 vezels per poort, 100m bereik (2 patchkabels inbegrepen).
17W maximaal actief, 1,5W energiezuinige slaapstand; 3,3V enkele voeding.
Switch-naar-switch (800G), switch-naar-twee 400G adapters, of 1:2 splitter voor vier 200G links.
Met vinnen voor luchtgekoelde switches (Quantum-2/Spectrum-4); plat voor DGX H100 & vloeistofgekoelde systemen.
Geavanceerde diagnostiek, loopback, PRBS-generator en veld-upgradebaar.
RoHS-conform, hot-pluggable, 0°C tot +70°C behuizingstemperatuur.
De MMS4X00-NS maakt gebruik van 100G-PAM4 modulatie op 8 parallelle single-mode lijnen per poort, met twee onafhankelijke transceiver-engines binnen één OSFP-module. NVIDIA's gepatenteerde verticale MPO-12/APC connector-opstelling past twee full-duplex 400G-interfaces binnen de standaard OSFP-voetafdruk. De module ondersteunt adaptieve Tx-equalizatie, programmeerbare Rx-uitgangsamplitude en uitgebreide digitale diagnostische monitoring (temperatuur, spanning, biasstroom, TX/RX-vermogen). Het beschikt ook over host- en line-side loopback, evenals PRBS-patrooncontrole, waardoor probleemoplossing op veldniveau en linkoptimalisatie mogelijk zijn.
- Switch-naar-Switch op 800 Gb/s: Twee MMS4X00-NS transceivers (één in elke Quantum-2/Spectrum-4) verbonden met twee rechte MFP7E30 glasvezelkabels voor een 800G bidirectionele trunk.
- Switch naar Dubbele 400G Adapters/DPU's: Sluit één twin-poort transceiver aan op twee ConnectX-7 (OSFP) of BlueField-3 (QSFP112) 400G kaarten met rechte glasvezelkabels.
- Switch naar Vier 200G Links: Gebruikmakend van 1:2 splitterkabels (MFP7E40-N0xx) om vier 200 Gb/s verbindingen te leveren vanuit één OSFP-behuizing.
- DGX H100 Integratie: Platte versie (MMS4X00-NS-FLT) past op Cedar-7 mezzanine kaarten in NVIDIA DGX H100, waardoor het aantal transceivers wordt gehalveerd ten opzichte van eerdere generaties.
- Long-Reach Opties: Voor 500m switch-naar-switch, bestel MMS4X00-NS-NM (paarse streep) voor uitgebreid single-mode bereik.
Volledig compatibel met NVIDIA end-to-end InfiniBand en Ethernet ecosystemen. G gevalideerd voor gebruik in:
- Quantum-2 NDR InfiniBand switches (luchtgekoeld, met vinnen vereist)
- Spectrum-4 400 GbE switches (32/64 OSFP-behuizingen)
- ConnectX-7 adapters (OSFP en QSFP112 form factors)
- BlueField-3 DPU's (QSFP112)
- DGX H100 & vloeistofgekoelde platforms (platte versie)
| Parameter | Specificatie |
|---|---|
| Datasnelheid | 800 Gb/s totaal (2x 400 Gb/s), 8x 100G-PAM4 per poort |
| Form Factor | OSFP (Octal Small Form Factor Pluggable) MSA-conform |
| Optische Connector | 2x MPO-12/APC (angled physical contact, 8 actieve vezels elk) |
| Vezeltype | Single-mode (SMF), 1310nm EML-laser |
| Maximaal Bereik | 100 meter (met twee patchkabels); 500m versie beschikbaar (-NM) |
| Stroomverbruik | 17W maximaal (actief), 1,5W energiezuinige slaapstand |
| Voedingsspanning | 3,3V ±5% |
| Behuizingstemperatuurbereik | 0°C tot +70°C (gebruik) |
| Opslagtemperatuur | -40°C tot +85°C |
| Relatieve Vochtigheid (niet-condenserend) | 5% tot 95% |
| Protocol Ondersteuning | NDR InfiniBand / 400 Gb Ethernet (automatische detectie) |
| Beheerinterface | CMIS 4.0 (I²C), DDM, interrupt, low-power control |
| Laser Veiligheid | Klasse 1 laserproduct, FDA/CDRH, IEC 62368, RoHS |
| Hot Pluggable | Ja, OSFP hot-plug specificatie |
Opmerking: Parameters die niet publiekelijk gespecificeerd zijn in het referentiedocument, worden gemarkeerd als "Niet publiekelijk gespecificeerd" – gelieve te bevestigen voor het bestellen van aangepaste configuraties.
| Bestelnummer (OPN) | Beschrijving | Toepassing |
|---|---|---|
| MMS4X00-NS | Twin-poort OSFP, 2x400G DR8, met vinnen, 100m bereik | Luchtgekoelde Quantum-2 / Spectrum-4 switches |
| MMS4X00-NS-FLT | Twin-poort OSFP, plat, 100m | DGX H100, Cedar-7, vloeistofgekoelde systemen |
| MMS4X00-NS-NM | 500m bereik, single-mode (paarse streep) | Langere switch-naar-switch links |
- Poortdichtheid verdubbeld: Twee 400G poorten per fysieke OSFP-behuizing, waardoor het aantal switches en de complexiteit van de bekabeling wordt verminderd.
- Lager systeemvermogen per gigabit: Gedeelde module-elektronica en energiezuinige slaapstand verminderen het stationaire energieverbruik drastisch.
- Toekomstbestendige 800G capaciteit: Naadloze migratie van 400G naar 800G infrastructuur zonder wijziging van switch hardware.
- Uniforme voorraad: Eén transceiver SKU voor zowel InfiniBand als Ethernet – vereenvoudigt reserveonderdelen en implementatie.
- Native NVIDIA ecosysteem validatie: Rigoureuze productietests garanderen betrouwbaarheid en prestaties direct uit de doos.
Hong Kong Starsurge Group biedt volledige technische pre-sales en post-sales ondersteuning, inclusief compatibiliteitsverificatie, firmwareadvies en wereldwijde logistiek. Ons team biedt aanbevelingen voor aangepaste kabelassemblages en RMA-services. Voor volumebestellingen zijn dedicated accountmanagement en 24-uurs respons beschikbaar.
A: Ja. De transceiver bevat beide protocol firmware en activeert automatisch de juiste modus wanneer deze in een Quantum-2 (IB) of Spectrum-4 (Ethernet) switch wordt geplaatst.
A: Twee aparte MPO-12/APC naar MPO-12/APC crossover kabels (Type-B). Voor splittertoepassingen gebruikt u 1:2 breakoutkabels (MFP7E40-serie).
A: De versie met vinnen (MMS4X00-NS) biedt extra oppervlakte voor luchtkoeling in switches. De platte versie (MMS4X00-NS-FLT) past in DGX H100 en vloeistofgekoelde racks met geïntegreerde koellichamen.
A: Ja, met rechte MPO-12/APC kabels naar een 400G QSFP112 transceiver (bijv. MMS1X00-NS400). De optische lane-mapping is identiek.
A: Standaard 1-jaar fabrieksgarantie, uitbreidbaar. Neem contact op met Starsurge voor uitgebreide ondersteuningsplannen.
- Installeer altijd stofkappen wanneer er geen glasvezelkabel is aangesloten; tot 80% van de linkproblemen is afkomstig van gecontamineerde connectoren.
- Reinig zowel de transceiver-receptacle als de glasvezelconnector voor het koppelen. Gebruik goedgekeurde droge reinigingsmethoden – gebruik nooit vloeistoffen.
- Observeer ESD-behandelingsvoorschriften. De module is gevoelig voor elektrostatische ontlading.
- Overschrijd de absolute maximale waarden niet (behuizingstemperatuur >70°C of voeding >3,6V).
- Gebruik alleen door NVIDIA aanbevolen crossover Type-B kabels om polariteit en signaalintegriteit te behouden.
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Opgericht in 2008, bedient het bedrijf wereldwijd klanten met producten zoals netwerkswitches, NIC's, draadloze toegangspunten, controllers, kabels en gerelateerde netwerkapparatuur. Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. Het bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering. Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen die klanten helpen bij het bouwen van efficiënte, schaalbare en betrouwbare netwerkinfrastructuur.
2 onafhankelijke 400G poorten
(500m variant beschikbaar)
+1,5W slaapstand
Industriële temperatuur opties raadplegen
| NVIDIA Platform | Form Factor | Ondersteund | Vereiste Transceiver Variant |
|---|---|---|---|
| Quantum-2 NDR Switch | OSFP (luchtgekoeld) | Ja | MMS4X00-NS (met vinnen) |
| Spectrum-4 Ethernet Switch | OSFP (luchtgekoeld) | Ja | MMS4X00-NS (met vinnen) |
| DGX H100 (Cedar-7) | OSFP interne behuizing | Ja | MMS4X00-NS-FLT (plat) |
| ConnectX-7 Adapter | OSFP / QSFP112 | Ja | Via rechte of splitterkabels |
| BlueField-3 DPU | QSFP112 | Ja | Via rechte 400G QSFP112 transceiver (MMS1X00-NS400) |
- Bevestig switchmodel (Quantum-2 / Spectrum-4) en koelingstype (lucht/vloeistof) om de versie met vinnen of platte versie te selecteren.
- Bereken glasvezellengte: tot 100m voor standaard, kies -NM voor tot 500m.
- Bepaal de benodigde breakout: rechte kabels (2x400G) of 1:2 splitter (4x200G).
- Zorg voor MPO-12/APC connectoren (angled polish, groene behuizing) – niet compatibel met UPC.
- Controleer of beide glasvezelkabels in een twin-poort link van hetzelfde type zijn (beide recht of beide splitter).
- Controleer of ConnectX-7/BlueField-3 firmware NDR200 of NDR400 snelheden ondersteunt.
- NVIDIA MMS4X00-NS-FLT – Platte twin-poort 800G voor DGX H100
- NVIDIA MMS1X00-NS400 – Single-poort 400G OSFP transceiver (DR4)
- MFP7E30-Nxxx – Rechte MPO-12/APC crossover glasvezelkabel (1m tot 100m)
- MFP7E40-N0xx – 1:2 splitter MPO-12/APC naar dubbele MPO-12/APC, tot 50m
- Quantum-2 Switch Platform – 64 poorten van 400G NDR InfiniBand
- NVIDIA Cable Management Guidelines and FAQ (Application Note)
- OSFP MSA Specificatie Rev. 1.12 (www.osfpmsa.org)
- CMIS 4.0 / 5.0 Management Interface Standard
- NVIDIA InfiniBand NDR Deployment Best Practice.
