NVIDIA MMA4Z00-NS400 400G OSFP SR4 multimode transceiver 4-kanaals 100G-PAM4
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MMA4Z00-NS400 |
| Document: | MMA4Z00-NS400.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | NIEUW EN ORIGINEEL | Beschikbaarheid: | Voorraad |
|---|---|---|---|
| Technologie: | Infiniband en Ethernet | Maximale snelheid: | 800 GB/S |
| Lengte: | 50M | Temperatuurbereik: | 0 ° C tot +70 ° C |
| Naam: | Emllanox optische transceiver MMA4Z00-NS400 400 GB/S Single-poort OSFP 400 GB/S Multimode SR4 50m Tr | Sleutelwoorden: | Mellanox optische transceiver |
| Markeren: | NVIDIA 400G OSFP SR4 transceiver,multimode optische transceiver 4-kanaals,100G-PAM4 OSFP transceiver |
||
Productomschrijving

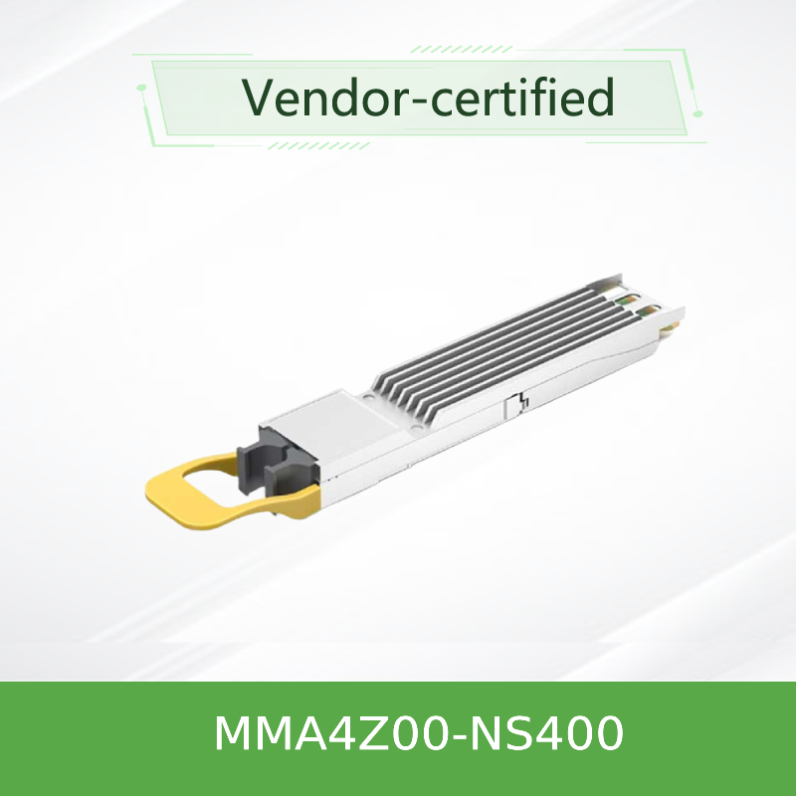

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Multimode Transceiver
4-kanaals 100G-PAM4 Optische Module voor InfiniBand NDR & 400GbE
Productoverzicht
De NVIDIA MMA4Z00-NS400 is een 400Gb/s single-poort OSFP SR4 multimode transceiver ontworpen voor high-performance datacenters. Het beschikt over 4 lanes van 100G-PAM4 modulatie, 850nm VCSEL-technologie en een MPO-12/APC optische connector. Met ondersteuning voor zowel 400G als automatische 200G modi (bij gebruik met splitterkabels), biedt het flexibele, energiezuinige connectiviteit voor ConnectX-7 adapters en Quantum-2/Spectrum-4 switches.
Belangrijkste Kenmerken
- Datasnelheid: 400Gb/s (4* 100G-PAM4) of 200Gb/s (2* 100G-PAM4)
- Protocolondersteuning: InfiniBand NDR, 400GbE
- Optische interface: MPO-12/APC (enkele 4-kanaals connector)
- Golflengte: 850nm VCSEL
- Bereik: 50m OM4 / 30m OM3
- Stroomverbruik: 8.5W max (400G) / 5.5W max (200G)
- Hot-pluggable: OSFP-vormfactor, OSFP MSA-compatibel
- Beheer: CMIS 4.0-compatibel, I²C-interface
- Digitale diagnostiek: DDM voor temperatuur, spanning, bias, Tx/Rx-vermogen
- Conformiteit: RoHS, Klasse 1M laserveiligheid
Technologie & Ontwerp
De MMA4Z00-NS400 maakt gebruik van NVIDIA's geavanceerde optische technologie met 850nm VCSEL-arrays en high-speed multimode fiberkoppeling. Het 4-kanaals ontwerp gebruikt 100G-PAM4 modulatie per lane, wat een geaggregeerde bandbreedte van 400G levert via een enkele MPO-12/APC connector. De transceiver ondersteunt adaptieve Tx-ingangsequalisatie, programmeerbare Rx-uitgangsamplitude en pre-/post-cursor aanpassing voor optimale signaalintegriteit. Digital Diagnostic Monitoring (DDM) biedt real-time inzicht in temperatuur, voedingsspanning, laserbiasstroom en optische vermogensniveaus. De module bevat ook PRBS-generator/checker en loopback-modi voor systeemdiagnostiek.
Typische Implementaties
- 400G-modus (rechte kabels): Verbind Quantum-2 of Spectrum-4 switches met ConnectX-7 OSFP-adapters op 400Gb/s met MFP7E10 rechte crossover-vezelkabels

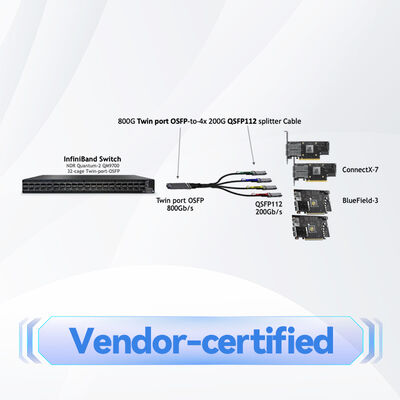

- 200G-modus (splitterkabels): Gebruik MFP7E20 1:2 splitterkabels om een enkele 400G OSFP-transceiver aan te sluiten op twee 200G ConnectX-7 adapters, waardoor het stroomverbruik automatisch wordt verlaagd
- Switch-naar-switch: Twin-poort OSFP-transceivers met rechte kabels ondersteunen 800G switch-naar-switch links
- High-performance computing: InfiniBand NDR-netwerken voor AI/ML-training en HPC-clusters
- Enterprise cloud: 400GbE-aggregatielinks in grootschalige datacenters
Compatibiliteit
Switches: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G).
Adapters / DPU's: ConnectX-7 OSFP (voor deze OSFP-transceiver). BlueField-3 DPU's accepteren QSFP112 varianten – deze OSFP-module is niet compatibel met BlueField-3.
Aanbevolen vezelkabels: NVIDIA MFP7E10 (recht) en MFP7E20 (1:2 splitter) crossover Type-B kabels met MPO-12/APC connectoren.
Protocollen: InfiniBand NDR en 400GbE (automatisch gedetecteerd op basis van host).
Single-poort OSFP-transceivers zijn niet bedoeld voor gebruik in switches. Beide vezels in twin-poort transceivers moeten van hetzelfde type zijn – recht of splitter – en kunnen niet worden gemengd.
Technische Specificaties
| Parameter | Waarde |
|---|---|
| Producttype | 400G OSFP SR4 Multimode Transceiver |
| Vormfactor | OSFP (MSA-compatibel), platte bovenkant |
| Datasnelheid | 400Gb/s (4*100G-PAM4) / 200Gb/s (2*100G-PAM4) |
| Optische Connector | Enkele MPO-12/APC (8 actieve vezels: 4 TX + 4 RX) |
| Golflengte | 850nm VCSEL |
| Bereik (OM4) | Tot 50m (met 2 patchpanelen) |
| Bereik (OM3) | Tot 30m (met 2 patchpanelen) |
| Voedingsspanning | 3.3V (3.135V – 3.465V) |
| Max Vermogen (400G, 4-ch) | 8.5W max (8W typisch) |
| Max Vermogen (200G, 2-ch) | 5.5W max (5W typisch) |
| Energiebesparende modus | 2W max |
| Bedrijfstemperatuur Kast | 0 °C tot 70 °C (DDM tot 75°C) |
| Opslagtemperatuur | –40 °C tot 85 °C |
| Relatieve Vochtigheid (Bedrijf) | 5% – 95% (niet-condenserend) |
| Beheerinterface | I²C (CMIS 4.0-compatibel) |
| Digitale Diagnostiek | Temp, Vcc, bias, Tx/Rx-vermogen per lane |
| Laserveiligheid | Klasse 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Trekker | Bruin (multimode) |
| Connectorbehuizing | Groen (MPO-12/APC) |
| Modelnummer | MMA4Z00-NS400 |
200G-modus (2-kanaals) wordt automatisch ingeschakeld bij gebruik van 1:2 splitterkabels (MFP7E20-serie). Het stroomverbruik schaalt proportioneel naar beneden.
Product Selectiegids
| Bestelnummer | Beschrijving | Vormfactor | Bereik |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, multimode, MPO-12/APC, 850nm | OSFP | 50m OM4 |
| MMA4Z00-NS (twin-poort) | 800G Twin-poort OSFP 2*400G SR4 | OSFP | 50m OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (QSFP112 variant) | QSFP112 | 50m OM4 |
Voor BlueField-3 DPU-compatibiliteit, gebruik de QSFP112 variant (MMA1Z00-NS400). Deze OSFP-module is alleen voor ConnectX-7 OSFP-adapters.
Belangrijkste Voordelen
- Flexibele snelheidsmodi: Automatische 200G/400G-werking op basis van kabeltype (recht of splitter)
- Energie-efficiëntie: 5.5W max in 200G-modus – ideaal voor energiegevoelige implementaties
- Compact OSFP-ontwerp: Platte bovenkantbehuizing integreert met ConnectX-7 cage-koellichamen
- Protocol-agnostisch: Detecteert automatisch InfiniBand NDR of 400GbE, wat de voorraad vereenvoudigt
- Superieure signaalintegriteit: APC-polijsting minimaliseert terugkaatsingen voor PAM4-betrouwbaarheid
- Uitgebreide diagnostiek: Real-time DDM met waarschuwings-/alarmdrempels
Veelgestelde Vragen
V: Wat is het verschil tussen 400G en 200G modi?
A: In 400G-modus zijn alle 4 lanes actief met rechte MFP7E10-kabels. In 200G-modus detecteert de transceiver automatisch 1:2 splitter MFP7E20-kabels en activeert slechts 2 lanes, waardoor het stroomverbruik wordt verminderd.
V: Is deze module compatibel met BlueField-3 DPU's?
A: Nee. BlueField-3 DPU's accepteren alleen QSFP112-apparaten. Gebruik voor BlueField-3 de MMA1Z00-NS400 QSFP112 variant.
V: Kan ik rechte en splitterkabels mengen in een twin-poort transceiver?
A: Nee. Beide vezels in een twin-poort OSFP-transceiver moeten van hetzelfde type zijn – ofwel beide rechte of beide splitterkabels.
V: Welk type vezelkabel is vereist?
A: Gebruik door NVIDIA geleverde Type-B crossover-kabels met MPO-12/APC connectoren – MFP7E10 voor 400G recht of MFP7E20 voor 200G splitter.
V: Wat is het maximale bereik van deze transceiver?
A: 50m over OM4 multimode fiber (met twee patchpaneelverbindingen) of 30m over OM3.
V: Kan deze module worden gebruikt in Ethernet-switches?
A: Single-poort OSFP-transceivers zoals de MMA4Z00-NS400 zijn niet bedoeld voor gebruik in switches. Ze zijn ontworpen voor ConnectX-7/OSFP-adapters. Twin-poort OSFP-transceivers worden gebruikt in Quantum-2 en Spectrum-4 switches.
Handelingsvoorschriften
Laserveiligheidswaarschuwing: Blootstelling aan laserlicht kan oogschade veroorzaken. Gebruik beschermende ooguitrusting bij het hanteren van dit product en houd laserlicht uit de buurt van ogen en gezicht.
- Houd stofkappen op de optische connector wanneer er geen vezelkabel is aangesloten
- Reinig altijd zowel de transceiver-receptacle als de kabelconnector vóór het inbrengen – 80% van de linkproblemen is gerelateerd aan vuile optische connectoren
- Observeer standaard ESD-voorzorgsmaatregelen tijdens installatie en hantering
- Breng geen vloeistoffen aan op de optische connector; gebruik goedgekeurde reinigingsmiddelen en methoden
- Gebruik alleen door NVIDIA geleverde of gekwalificeerde vezelkabels (MFP7E10/MFP7E20-serie)
- Zorg ervoor dat de module volledig is ingebracht en vergrendeld om thermische en connectiviteitsproblemen te voorkomen

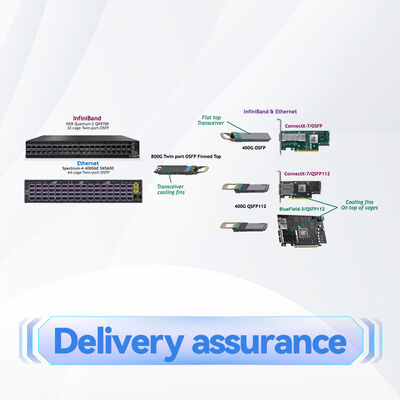

Compatibiliteitsmatrix
| Apparaattype | Ondersteunde Platforms |
|---|---|
| InfiniBand Switches | NVIDIA Quantum-2 (met twin-poort OSFP-transceivers) |
| Ethernet Switches | NVIDIA Spectrum-4 (met twin-poort OSFP-transceivers) |
| Adapters | ConnectX-7 / OSFP (deze module) |
| DPU's | Niet compatibel met BlueField-3 (gebruik QSFP112 variant) |
| Aanbevolen Kabels | MFP7E10 (recht), MFP7E20 (splitter) – beide Type-B crossover |
Koperschecklist
- Bevestig dat uw adapter OSFP ondersteunt (ConnectX-7/OSFP)
- Verifieer de vereiste snelheid: 400G (rechte kabels) of 200G (splitterkabels)
- Selecteer de juiste vezelkabel: MFP7E10 (recht) of MFP7E20 (splitter)
- Zorg ervoor dat de vezelinstallatie OM3 of OM4 multimode is met MPO-12/APC connectoren
- Verifieer dat de switch-kant compatibele twin-poort OSFP-transceivers gebruikt
- Controleer het vermogensbudget en de koeling voor de OSFP-module
Gerelateerde Producten
- MMA4Z00-NS – Twin-poort OSFP 800G 2*400G SR4 transceiver (switch-kant)
- MMA1Z00-NS400 – 400G QSFP112 SR4 (BlueField-3 compatibel)
- MFP7E10-Nxxx – 4-kanaals rechte crossover vezelkabels
- MFP7E20-Nxxx – 1:2 splitter crossover vezelkabels
- ConnectX-7 / OSFP adapterkaarten
