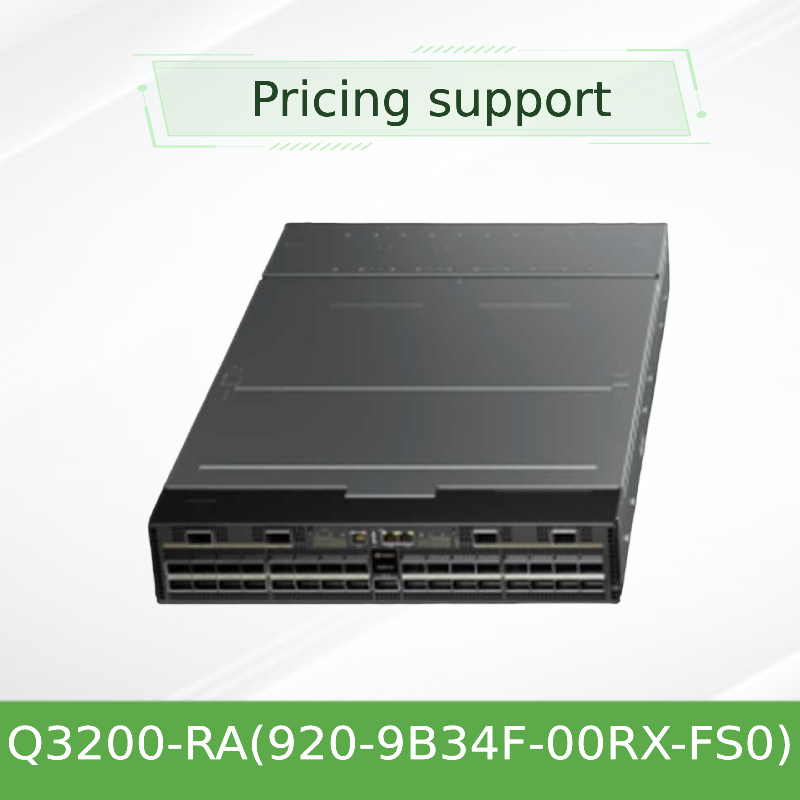

NVIDIA Q3200-RA 800Gb/s InfiniBand Switch. 72-poort, 57,6 Tb/s Dual-Switch Chassis.
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | Q3200-RA (920-9B34F-00RX-FS0) |
| Document: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | Q3200-RA (920-9B34F-00RX-FS0) | transmissiesnelheid: | 800g |
|---|---|---|---|
| Poorten: | China | Functie: | LACP, stapelbare, VLAN -ondersteuning |
| Technologie: | Infiniband | Maximale snelheid: | XDR |
| Transportpakket: | Verpakking | Specificatie: | 43.6*433.2*590,6 mm |
| Handelsmerk: | Mellanox | ||
| Markeren: | NVIDIA InfiniBand Switch 800 Gbps,72-poort InfiniBand-switch 57,6 Tb/s |
||
Productomschrijving
NVIDIA Q3200-RA 800 Gb/s InfiniBand-switch
72-poorts, 57,6 Tb/s dual-switchchassis voor AI-leaf- en HPC-fabrics
72 XDR-poorten via 36 OSFP-cages (2 * 36 per systeem)
57,6 Tb/s totale switchingcapaciteit (2 * 28,8 Tb/s)
2U ruimtegeoptimaliseerd chassis
4 * PSU redundant, hot-swappable
Dual ASIC twee onafhankelijke Quantum-3-switches in één chassis
Productoverzicht
De NVIDIA Q3200-RA is een 2U InfiniBand-switchplatform met twee systemen, aangedreven door twee onafhankelijke NVIDIA Quantum-3 ASIC's. Het levert 72 XDR-poorten op 800 Gb/s via 36 OSFP-cages — waarbij elke ASIC 36 poorten aanstuurt (28,8 Tb/s). Deze unieke architectuur maakt de Q3200-RA de ideale leaf-switch voor fat-tree-topologieën op twee niveaus, met een uitstekende dichtheid, energie-efficiëntie en kostenbesparingen voor AI-training, HPC en fabrics voor zakelijke datacenters.
Belangrijkste kenmerken
Dual-systeemchassis
Twee onafhankelijke 36-poorts Quantum-3-switches in één 2U-behuizing
800 Gb/s XDR-poorten
72 poorten via 36 OSFP-cages, met ondersteuning voor 400 Gb/s (NDR) en 800 Gb/s (XDR)
57,6 Tb/s geaggregeerd
Elke switch biedt 28,8 Tb/s non-blocking doorvoersnelheid
Redundant en hot-swappable
4 voedingen (C2P-luchtstroom) en 5 ventilatoren met N+1-redundantie
Technologie
Quantum-3 ASIC (x2): Elk Q3200-RA-chassis bevat twee NVIDIA Quantum-3-switch-ASIC's, die elk 36 poorten aansturen op 800 Gb/s. Dankzij het dual-ASIC-ontwerp kan het chassis functioneren als twee onafhankelijke switches of worden beheerd als één enkele logische entiteit met UFM. Elke ASIC ondersteunt SHARPv3 voor in-network compute-versnelling, plus geavanceerde adaptieve routering en congestiebeheer.
Typische implementaties
- Leaf in fat-tree op twee niveaus: Koppel met Q3400-RA-spines om kostenefficiënte fabrics met een hoge radix te bouwen
- AI-clusters met beperkte ruimte: De 2U-vormfactor biedt 72 poorten met een minimale rackvoetafdruk
- Omgevingen met gemengde snelheden: Koppel naadloos NDR- en XDR-eindpunten met automatische onderhandeling
- Zakelijke datacenters: Ideaal voor werklasten in productie, financiën en onderzoek die een deterministische lage latentie vereisen
Specificaties
| Categorie | Detail |
|---|---|
| Poortdichtheid | 72 XDR-poorten (800 Gb/s) via 36 OSFP-cages (2 * 36 per switch) |
| Switchingcapaciteit | 57,6 Tb/s geaggregeerd (28,8 Tb/s per onafhankelijke switch) |
| Vormfactor | 2U rackmontage (3,64" H * 17,24" B * 26,77" D) / 680 mm diepte |
| Gewicht (volledig bezet) | 23 kg (met 4 PSU's) |
| PSU | 4 * 2000 W AC, C2P-luchtstroom, 200-240 V ~ 50/60 Hz |
| Bedrijfstemperatuur | 0 °C tot 35 °C (omgekeerde luchtstroom) |
| Beheer | NVOS (NVUE), UFM, seriële console (RJ45), USB 2.0, dubbele 1GbE MGT-poorten |
Compatibiliteit
| Component / ecosysteem | Compatibiliteit | Opmerkingen |
|---|---|---|
| NIC's | ConnectX-8 (XDR), ConnectX-7 (NDR), ConnectX-6 (HDR) | Met snelheidsonderhandeling |
| Optica en kabels | OSFP, OSFP-naar-OSFP, actief/passief koper | Single-mode/multi-mode |
| Beheer | NVOS (NVUE), UFM, SNMP, REST-API | Ondersteuning voor seriële console |
Keuzegids
| SKU | Beschrijving | Luchtstroom |
|---|---|---|
| 920-9B34F-00RX-FS0 | Q3200-RA, 2U, 72 XDR-poorten (2 * 36), 4 PSU's, managed | C2P (connector-to-power) |
| 930-9SKIT-00LO-00C | Gereedschapsloze railkit voor 2U Q3200 | — |
| 930-9SPSU-00RA-00A | 2000 W AC PSU (C2P) voor Quantum-3 | C2P |
Voordelen
- 2U-dichtheid, 72 poorten: De helft van de rackruimte van gelijkwaardige 4U-oplossingen — lagere TCO
- Flexibiliteit van dual ASIC: Functioneert als twee onafhankelijke switches of als uniforme fabric met UFM
- Investeringsbescherming: Ondersteuning voor gemengde NDR/XDR-snelheden beschermt de bestaande infrastructuur
- SHARPv3-versnelling: Verkort de AI-trainingstijd door collectieve bewerkingen te offloaden
Service en ondersteuning
Hong Kong Starsurge Group Co., Limited biedt ondersteuning gedurende de volledige levenscyclus voor NVIDIA Q3200-RA-switches, inclusief pre-sales advies, wereldwijde logistiek, technische ondersteuning, training en garantieservices.
Veelgestelde vragen
Wat is het verschil tussen de Q3200-RA en de Q3400-RA?
De Q3200-RA is een 2U-chassis met twee onafhankelijke switches (in totaal 72 poorten) — ideaal voor leaf- of kleinere fabrics. De Q3400-RA is een 4U-chassis met 144 poorten — ideaal voor spine-rollen in grotere fabrics.
Kan ik NDR-optica gebruiken met de Q3200-RA?
Ja. De poorten ondersteunen NDR- (400 Gb/s) en XDR- (800 Gb/s) optica en kabels. Gebruik 'connection-mode ndr' in NVOS voor NDR-verbindingen.
