NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Switch – 64-Poort NDR, C2P Luchtstroom, On-Board Beheer
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Document: | MQM9700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Modelnummer: | MQM9700-NS2F (920-9B210-00FN-0M0) | Merk: | Mellanox |
|---|---|---|---|
| Uplink connectiviteit: | 400 Gbps | Naam: | De Schakelaar 1U NDR 400Gb/S van het InfiniBandmqm9700-ns2f Mellanox Netwerk voor Server |
| Trefwoord: | Mellanox -netwerkschakelaar | Poortconfiguratie: | 64X 400G, 32X OSFP |
| Markeren: | NVIDIA Quantum-2 InfiniBand-switch 400 Gbps,64-poort NDR InfiniBand-switch,C2P-luchtstroom InfiniBand-schakelaar |
||
Productomschrijving

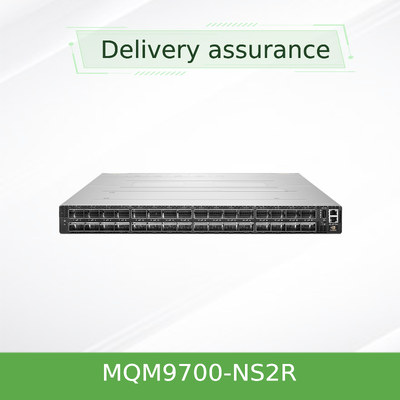

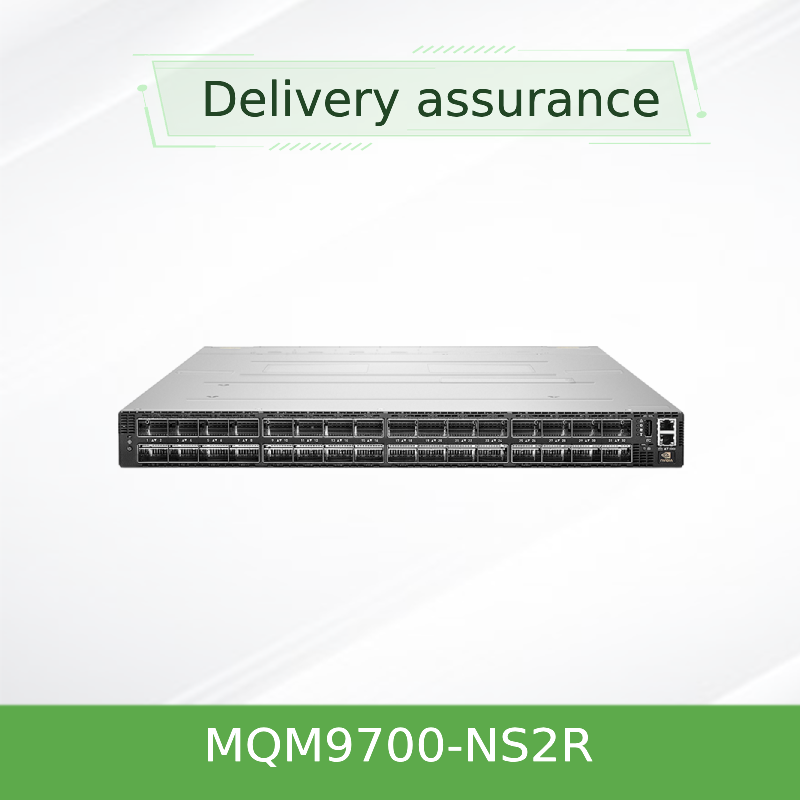

NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Switch
MQM9700-NS2R 400Gb/s InfiniBand Switch - 64-poort NDR managed switch met 51.2 Tb/s totale doorvoer, C2P (connector-to-power) luchtstroom en een on-board subnet manager.
Productoverzicht
De MQM9700-NS2R is een volledig beheerde 400Gb/s InfiniBand-switch met vaste configuratie uit de NVIDIA Quantum-2-serie, metluchtstroom van connector naar vermogen (C2P)en eenaan boord-subnetbeheerderHet biedt 32 OSFP-poorten, elk met een capaciteit van 400Gb/s (of 128 poorten met 200Gb/s met port-split-technologie), en biedt een totale bidirectionele doorvoer van 51,2 Tb/s.Met ingebouwd beheer, SHARPv3 in-network computing, en geavanceerde congestie controle, de MQM9700-NS2R is ideaal voor middelgrote tot grote schaal HPC, AI,en bedrijfsclusters waar een afzonderlijk beheer en een C2P-luchtstroom vereist zijn.
Belangrijkste kenmerken
- 64 niet-blokkerende 400Gb/s-poorten (32 OSFP-connectoren)
- 51.2 Tb/s totale bi-directionele doorvoer
- Port-split-technologie: maximaal 128 poorten @ 200Gb/s
- SHARPv3 in-network computing 32* AI-versnelling
- Submicroseconde latentie met adaptieve routing
- Zelfherstellende stof, QoS en congestiebeheersing
- Ondernemingsbeheerder¢ beheert tot 2000 nodes
- 1+1 redundant warmverwisselbaar vermogen (200-240Vac)
- C2P (connector-to-power) luchtstroom¥ warmverwisselbare ventilatoren
- MLNX-OS met CLI, WebUI, SNMP en JSON-interfaces
- Achteruit compatibel met HDR, EDR en FDR
Technologie: NVIDIA Quantum-2-architectuur
Het Quantum-2-platform integreert de SHARP-technologie van de derde generatie (SHARPv3), waardoor in-netwerkgegevensaggregatie mogelijk wordt die het gegevensverkeer vermindert en AI-training en HPC-simulaties versnelt.Gecombineerd met Remote Direct Memory Access (RDMA) en NVIDIA's Scalable Hierarchical Aggregation and Reduction ProtocolDe on-board subnet manager biedt volledig chassisbeheer via CLI, WebUI, SNMP,of JSON-interfaces, het vereenvoudigen van inzet en operaties.
Typische uitzendingen
- AI & Machine Learning clusters Grootschalige GPU-versnelde training met SHARPv3
- High-performance computing (HPC)- onderzoekssimulaties, weermodellering en genomica
- Datacentrum ruggengraat400G InfiniBand-fabrieken voor opslag en berekeningen met lage latentie
- Enterprise & cloud- schaalbare netwerken met meerdere huurders met ondernetbeheer aan boord
- Overheid en onderwijs∆ onderzoekslaboratoria en supercomputingcentra
Verenigbaarheid
| Component / Ecosysteem | Ondersteuning |
|---|---|
| InfiniBand snelheid | NDR 400Gb/s, achterwaarts compatibel met HDR, EDR, FDR |
| Kabels | passiv/actief koper of actieve vezels; OSFP-connectoren |
| Beheer | On-board subnetbeheerder, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologieën | Fat Tree, SlimFly, DragonFly+, multidimensionale Torus |
| Operatiesystemen | Linux, Windows (met InfiniBand-stack), VMware |
| GPU's / versnellers | NVIDIA HGX, DGX en GPU-servers van derden |
Specificaties
| Parameter | MQM9700-NS2R |
|---|---|
| Ports / snelheid | 64 poorten 400Gb/s (32 OSFP); maximaal 128 poorten @ 200Gb/s met split |
| Geaggregeerde doorvoer | 51.2 Tb/s tweerichtings |
| Doorstuur van pakketten | >66,5 miljard pakketten per seconde (BPPS) |
| Form factor | 1U rekbevestiging, 43,6 x 438 x 660,4 mm |
| Gewicht | 14.5 kg |
| Stroomvoorziening | 1+1 overbodig, warm wisselbaar, 200-240Vac, 80+ Gold, ENERGY STAR |
| Koeling | Luchtstroom van connector-to-power (C2P), warmverwisselbare ventilatoren |
| Beheer | Ondernemingsbeheerder(tot 2000 knooppunten) |
| Beheerhavens | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / geheugen | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Software | MLNX-OS (volledig chassisbeheer) |
| Werktemperatuur | 0°C tot 40°C |
| Vochtigheid (operatie) | 10% ∼ 85% niet-condenserend |
| Hoogte | tot 3050 m |
| Veiligheid / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garantie | 1 jaar (verlengde opties beschikbaar) |
Selectiegids
| Nummer van het bestelbare onderdeel | Beschrijving | Luchtstroom | Beheer |
|---|---|---|---|
| MQM9700-NS2R | 64-poort 400Gb/s, 32 OSFP, beheerd, C2P-luchtstroom | Connector-to-power (C2P) | Ondernemingsbeheerder |
| MQM9700-NS2F | 64-poort 400Gb/s, beheerd, P2C-luchtstroom | Voor-naar-achter (P2C) | Ondernemingsbeheerder |
| MQM9790-NS2R | 64-poort 400Gb/s, niet-beheerd, C2P-luchtstroom | Sluiting voor stroomvoorziening | Externe (UFM) |
| MQM9790-NS2F | 64-poort 400Gb/s, niet-beheerd, P2C-luchtstroom | van voor naar achteren | Externe (UFM) |
De MQM9700-NS2R wordt aanbevolen voor implementaties die een zelfstandige beheersoplossing vereisen met een ingebouwde subnetbeheerder, maximaal 2.000 knooppunten en een luchtstroom van connector tot stroom.Voor grotere stoffen of geavanceerde UFM-functies, zie de extern beheerde QM9790-serie.
Voordelen
- Ongeëvenaarde dichtheid:64 poorten van 400G in 1U vermindert de rackruimte en het vermogen per poort.
- Versnelling in het netwerk:SHARPv3 vermindert gegevensverkeer en versnelt AI/ML-werklasten tot 32*.
- Flexible topologieën:Ondersteunt Fat Tree, DragonFly+, Torus en meer voor elk clusterontwerp.
- Vereenvoudigd beheer:De on-board subnetmanager maakt out-of-the-box werking mogelijk voor maximaal 2.000 knooppunten, waardoor de opzettijd wordt verkort.
- C2P-luchtstroomflexibiliteit:Datamarkt met omgekeerde luchtstroom (connector-to-power) voor optimaal thermisch beheer.
- Bescherming van investeringen:Achterwaarts compatibel met HDR/EDR en toekomstbestendig voor NDR200/400.
Vaak gestelde vragen
Wat is het verschil tussen MQM9700 en MQM9790?
MQM9700 bevat een ingebouwde subnetbeheerder en wordt volledig out-of-the-box beheerd voor maximaal 2.000 knooppunten.ideaal voor grotere, meer dynamische omgevingen.
Wat betekent C2P luchtstroom?
C2P-luchtstroom (connector-to-power) betekent dat lucht via de aansluitingszijde binnenkomt en via de voedingszijde uitgaat.Dit is het omgekeerde van P2C (front-to-rear) en wordt gebruikt in datacenters met specifieke hot-aisle/cold-aisle-configuraties.
Kan ik MQM9700-NS2R gebruiken met bestaande HDR InfiniBand infrastructuur?
Ja, de schakelaar is achterwaarts compatibel met HDR, EDR en FDR-snelheden, waardoor incrementele upgrades mogelijk zijn.
Welke bekabeling wordt ondersteund?
OSFP-connectoren ondersteunen passieve/actieve koper- en actieve glasvezelkabels.
Ondersteunt de switch 200 Gb/s?
Ja, met behulp van NVIDIA-port-split-technologie kan de MQM9700-NS2R tot 128 poorten leveren met een snelheid van 200 Gb/s.
Voorzorgsmaatregelen
- Zorg ervoor dat de bedrijfsomgevingstemperatuur tussen 0°C en 40°C blijft.
- Gebruik alleen NVIDIA-gekwalificeerde optische modules en kabels voor optimale prestaties.
- De juiste richting van de luchtstroom (C2P) moet overeenkomen met de installatieomgeving.
- Blokkeer de ventilatieopeningen niet; houd aan beide zijden een afstand van ten minste 5 cm.
- De stroomvoorziening moet voldoen aan de vereisten van 200-240 Vac; de aarding is verplicht.
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited, opgericht in 2008, is een door technologie gedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.Met een ervaren verkoop- en technisch teamStarsurge biedt IoT-oplossingen, netwerkbeheersystemen, softwareontwikkeling,meertalige ondersteuningOnze klantgerichte aanpak zorgt voor betrouwbare kwaliteit, snelle service en op maat gemaakte oplossingen die klanten helpen een efficiënte, schaalbare netwerkinfrastructuur te bouwen.
Partner met StarsurgeWe bieden concurrerende prijzen, snelle verzending en speciale technische ondersteuning voor NVIDIA, Mellanox en andere toonaangevende netwerkmerken.
Belangrijkste feiten
| Havens | 64 x 400 Gb/s (32 OSFP) |
| Doorvoer | 51.2 Tb/s |
| Pakkettarief | > 66,5 BPPS |
| Beheer | On-board subnetbeheerder (2 000 knooppunten) |
| Luchtstroom | C2P (connector-to-power) |
| Garantie | 1 jaar |
Compatibiliteitsmatrix
| Categorie | Compatibele producten / normen |
|---|---|
| GPU-servers | NVIDIA DGX-2, DGX A100, servers op basis van HGX, GPU-nodes van derden |
| Bewaarplaats | NVMe over InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Beheer | On-board subnetbeheerder, MLNX-OS, OpenSM, SNMP |
| Kabeltypen | OSFP naar OSFP, OSFP naar QSFP (met adapter), actief optisch, DAC |
Checklijst van de koper
- Bevestig dat de luchtstroomrichting (C2P) overeenkomt met de hot-aisle/cold-aisle lay-out van uw datacenter dit is een omgekeerd luchtstroommodel.
- On-board subnetmanager ondersteunt tot 2.000 knooppunten verifieer dat de clustergrootte binnen deze reikwijdte past.
- Bevestigen van de inlaatvermogen (200-240Vac) en redundantievereisten.
- Controleer de OSFP-kabellengtes en -types (koper/vezel) voor de afstand van uw rek.
- Verzoek om verlengde garantie of ondersteuning ter plaatse indien nodig voor missie-kritieke inzet.
