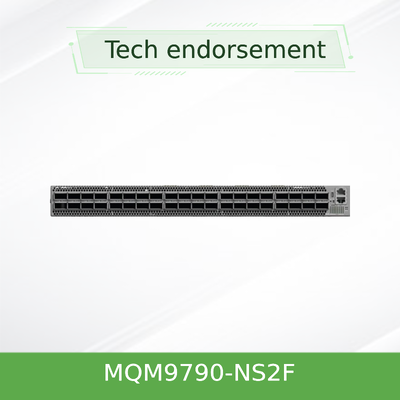

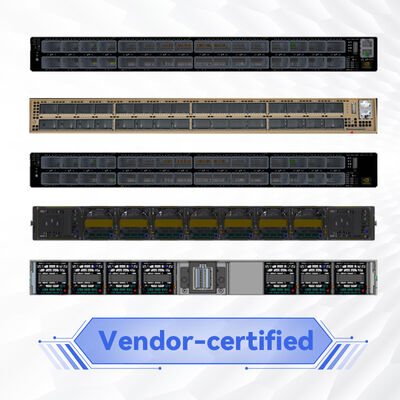

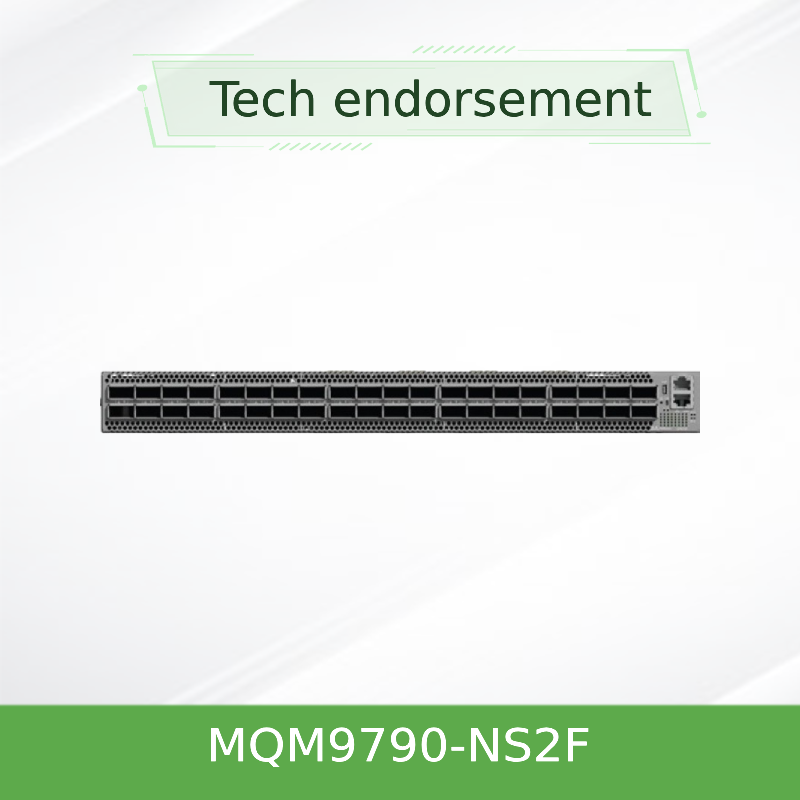

NVIDIA Mellanox MQM9790-NS2F 64-poort NDR 400Gb/s InfiniBand Router.
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Document: | MQM9700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Sollicitatie: | Server | Voorwaarde: | NIEUW EN ORIGINEEL |
|---|---|---|---|
| Gezamenlijke bandbreedte: | 51.2 Bidirectioneel tb/s | Beheer: | Mlnx-os met CLI, WebUI, SNMP, JSON-ondersteuning |
| Naam: | Het Netwerkschakelaar die van MQM9790-NS2F InfiniBand Mellanox uit Data Center met de Slimme Schakel | Trefwoord: | mellanox 400g-schakelaar |
| Markeren: | Nvidia Mellanox 400Gb/s InfiniBand router,64-poort NDR InfiniBand-switch,51 |
||
Productomschrijving
NVIDIA Mellanox MQM9790-NS2F 64-poorts NDR 400Gb/s InfiniBand Router
Krachtige 64-poorts Quantum-2 beheerde router met geavanceerde routing en front-naar-achter koeling voor grootschalige HPC- en AI-netwerken
Productoverzicht
De NVIDIA Mellanox MQM9790-NS2F is een krachtige InfiniBand-router die 64 poorten met 400 Gb/s volledige bidirectionele bandbreedte levert in een compacte 1U-vormfactor. Met P2C (front-naar-achter) luchtstroom en geavanceerde routeringsmogelijkheden is dit model speciaal ontworpen voor grootschalige HPC-, AI- en multi-tenant datacenteromgevingen die netwerksegmentatie, isolatie en inter-subnet-routing vereisen.
Als beheerde router in de NVIDIA Quantum-2-serie biedt deze 64 QSFP56-poorten die op 400 Gb/s per poort draaien met geavanceerde routeringsfunctionaliteit, waaronder InfiniBand subnet-routing, verkeersisolatie en multi-tenant netwerksegmentatie. De geïntegreerde dual-core x86 CPU draait MLNX-OS, waardoor uitgebreid on-box beheer mogelijk is, inclusief een geïntegreerde subnetmanager en geavanceerde routeringsprotocollen voor grootschalige netwerken.
Belangrijkste kenmerken
- 64 x 400 Gb/s poorten: Volledige bidirectionele bandbreedte per poort met QSFP56-connectoren, ondersteuning voor passieve koperen, actieve optische kabels en optische modules
- 51,2 Tb/s doorvoer: Niet-blokkerende totale schakelcapaciteit met extreem lage poort-naar-poort latentie
- Geavanceerde InfiniBand-routing: Ondersteunt subnet-routing, verkeersisolatie en multi-tenant netwerksegmentatie voor complexe netwerkarchitecturen
- In-Network Computing (SHARP v3): Hardware-versnelde collectieve offload vermindert de MPI-bewerkingstijd en verbetert de schaalbaarheid van HPC-applicaties
- Beheerd met MLNX-OS: On-board dual-core x86 CPU met 8 GB RAM en 32 GB SSD; volledig chassisbeheer via CLI, SNMP en optionele UFM-integratie
- 1+1 Redundante voedingen & ventilatoren: Hot-swappable 80 Gold+ en ENERGY STAR gecertificeerde voedingen; P2C (front-naar-achter) luchtstroom met hot-swappable ventilatoren
- Hoge efficiëntie: Geoptimaliseerd voedingsontwerp met een ATIS gewogen stroomverbruik van slechts 180 W voor een volledig gevuld systeem
- Ondersteuning voor grootschalige netwerken: Ontworpen voor netwerken met duizenden knooppunten, biedt robuuste routerings- en doorstuurmogelijkheden
Routermogelijkheden
De MQM9790-NS2F biedt geavanceerde InfiniBand-routeringsfuncties die verder gaan dan standaard schakelen:
- Subnet-naar-subnet-routing voor multi-tier netwerken
- Verkeersisolatie en virtuele netwerkondersteuning
- Multi-tenant netwerksegmentatie
- Verbeterde doorzendtabellen voor grootschalige implementaties
- Integratie met UFM voor beheer van routeringsbeleid
Luchtstroomrichting: P2C (Front-naar-Achter)
Dit model trekt koele lucht uit de voorkant van het chassis en blaast warme lucht aan de achterkant uit. Het is bedoeld voor standaard datacenteromgevingen met configuraties met een koude gang aan de voorkant. Zorg ervoor dat uw rackkoelingsconfiguratie overeenkomt met deze luchtstroomrichting. Voor achter-naar-voorkant koeling, bestel MQM9790-NS2R.
Technologie: In-Network Computing met SHARP v3
De NVIDIA SHARP v3-technologie die is ingebouwd in de Quantum-2 ASIC, stelt de MQM9790-NS2F in staat om collectieve bewerkingen zoals MPI-reducties rechtstreeks binnen het netwerk uit te voeren. Dit elimineert meerdere datatraversals tussen eindpunten, vermindert de MPI-bewerkingstijd drastisch en maakt CPU-kernen vrij voor berekeningen van applicaties. Voor volledig gevulde fat-tree netwerken kunnen gedeeltelijke reductiebewerkingen in minder dan drie microseconden worden voltooid.
Typische implementaties
- Grootschalige HPC-clusters: Koppelen van meerdere subnets in petascale en exascale computeromgevingen
- Multi-tenant AI-infrastructuur: Biedt netwerkisolatie en segmentatie voor AI-training en inferentieworkloads voor meerdere teams
- Spine-routing in Fat-Tree-netwerken: Dient als routeringslaag tussen leaf-switches in grootschalige InfiniBand-netwerken
- Enterprise Datacenters: Ondersteunt high-performance opslag-, database- en computerworkloads die lage latentie en hoge doorvoer vereisen
- Cloud- en Bare-Metal-infrastructuren: Ideaal voor multi-tenant omgevingen die high-bandwidth, low-latency netwerken met tenant-isolatie vereisen
Belangrijkste prestatiefeiten
64 x NDR 400 Gb/s
Poorten
51,2 Tb/s
Doorvoer
Minder dan 90 ns
Latentie
Router
Type
P2C (Front-naar-Achter)
Luchtstroom
On-box (MLNX-OS)
Beheer
180 W - 200 W
Stroom (ATIS)
1U, 27" diepte
Vormfactor
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Model | MQM9790-NS2F |
| Serie | NVIDIA Quantum-2 |
| Producttype | InfiniBand Router |
| Poorten | 64 x QSFP56 (NDR 400 Gb/s) |
| Totale doorvoer | 51,2 Tb/s (niet-blokkerend) |
| Latentie | Minder dan 90 ns (poort-naar-poort) |
| Switch ASIC | NVIDIA Quantum-2 NDR |
| Routeringsmogelijkheid | Geavanceerde InfiniBand-routing met ondersteuning voor meerdere subnets |
| CPU | Intel x86 dual-core |
| Systeemgeheugen | 8 GB RAM, 32 GB SSD |
| Beheer | MLNX-OS (on-box), CLI, SNMP, UFM |
| Voedingen | 1+1 redundant, hot-swappable, 100-240VAC, 80 Gold+ |
| Typisch vermogen (ATIS) | 180 W - 200 W (volledig gevuld) |
| Koeling | P2C (front-naar-achter), hot-swappable ventilatoren |
| Vormfactor | 1U rackmount; 43,6 mm (H) x 433,2 mm (B) x 590,6 mm (D) |
| Gewicht | 12,5 kg (ongeveer) |
| Bedrijfstemperatuur | 0°C tot 45°C |
| Certificeringen | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
Compatibiliteitsmatrix
| Component | Compatibele producten |
|---|---|

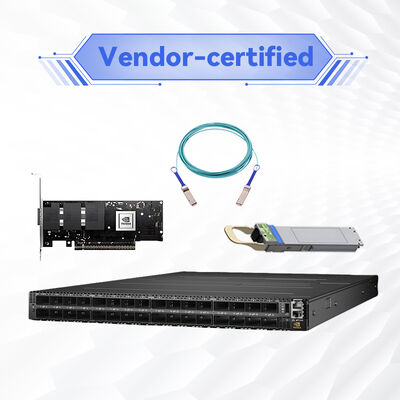

| Adapters | NVIDIA ConnectX-6 / ConnectX-7 (NDR, HDR, EDR, FDR) |
| Kabels | QSFP56 DAC, AOC, optische transceivers (NVIDIA LinkX) |
| Beheer | NVIDIA UFM, MLNX-OS, SNMP v1/v2/v3, CLI |
| Standaarden | IBTA 1.4, 1.3; RoHS-6; ENERGY STAR |
| Routing | InfiniBand subnet-routing, multi-tenant isolatie |
Selectiegids
| Bestelnummer | Beschrijving | Luchtstroom | Type |
|---|---|---|---|
| MQM9700-NS2F | 400 Gb/s InfiniBand 1U switch, 64 QSFP56, x86 dual-core | P2C (front-naar-achter) | Switch |
| MQM9700-NS2R | 400 Gb/s InfiniBand 1U switch, 64 QSFP56, x86 dual-core | C2P (achter-naar-voorkant) | Switch |
| MQM9790-NS2F | 400 Gb/s InfiniBand 1U router, 64 QSFP56, x86 dual-core | P2C (front-naar-achter) | Router |
| MQM9790-NS2R | 400 Gb/s InfiniBand 1U router, 64 QSFP56, x86 dual-core | C2P (achter-naar-voorkant) | Router |
Opmerking: De MQM9790-serie bevat geavanceerde routeringsmogelijkheden. Controleer of de luchtstroomrichting (P2C of C2P) overeenkomt met de configuratie van uw datacenter met koude/warme gangen voordat u bestelt.
Belangrijkste voordelen
- Toonaangevende prestaties: 51,2 Tb/s doorvoer en extreem lage latentie in een compact 1U chassis
- Geavanceerde routeringsmogelijkheden: Maakt multi-subnet netwerken, tenant-isolatie en grootschalige netwerksegmentatie mogelijk
- Lagere IT-kosten: Hoge poortdichtheid (64 poorten in 1U) vermindert de infrastructuurvoetafdruk en operationele kosten
- Zelfherstellende netwerken: InfiniBand-netwerk herstelt van linkfouten 5.000x sneller dan softwarematige oplossingen
- Flexibele implementatie: Achterwaarts compatibel met HDR en EDR; ondersteunt moderne topologieën zoals Dragonfly+, SlimFly en 6D torus
- Verbeterde telemetrie: Met UFM krijgt u realtime netwerkinzichten en AI-gestuurde analyses voor proactief onderhoud
- Standaard koeling: P2C-luchtstroom komt overeen met typische datacenterconfiguraties met opstellingen met een koude gang aan de voorkant
Koperschecklist
- Bevestig de luchtstroomrichting (P2C front-naar-achter voor dit model)
- Controleer de ingangsspanning (100-127V / 200-240VAC)
- Kies een router (MQM9790) of switch (MQM9700) op basis van routeringsbehoeften
- Selecteer geschikte QSFP56-kabels of optiek
- Controleer de compatibiliteit van de rackdiepte (590,6 mm / 27")
- Plan voor 1U ruimte en koelingsvrijheid
- Ontwerp de routeringstopologie voor multi-subnet implementaties
Voorzorgsmaatregelen
- Zorg ervoor dat het ingangsspanningsbereik (100-127VAC of 200-240VAC) overeenkomt met de stroomvoorziening van uw faciliteit voordat u aansluit
- Zorg voor voldoende vrije ruimte voor front-naar-achter luchtstroom; blokkeer de ventilatoruitlaat aan de achterkant of de inlaat aan de voorkant niet
- De bedrijfstemperatuur moet tussen 0°C en 45°C worden gehandhaafd; relatieve luchtvochtigheid 10%-85% niet-condenserend
- Gebruik alleen goedgekeurde QSFP56-kabels en optische modules om signaalintegriteit en naleving te garanderen
- Controleer of uw rackkoelingsconfiguratie P2C (front-naar-achter) luchtstroom ondersteunt voordat u installeert
- Raadpleeg voor routeringsconfiguraties de InfiniBand Fabric Design Guide voor een juiste topologieplanning
Veelgestelde vragen
Wat is het verschil tussen MQM9790-NS2F en MQM9700-NS2F?
De MQM9790 is een InfiniBand-router met geavanceerde routeringsmogelijkheden, terwijl de MQM9700 een standaard switch is. Beide delen hetzelfde hardwareplatform en dezelfde luchtstroomrichting, maar de MQM9790 ondersteunt subnet-routing, verkeersisolatie en multi-tenant segmentatie.
Wat is het verschil tussen MQM9790-NS2F en MQM9790-NS2R?
Het enige verschil is de luchtstroomrichting. NS2F heeft P2C (front-naar-achter) luchtstroom, terwijl NS2R C2P (achter-naar-voorkant) luchtstroom heeft. Alle andere specificaties, inclusief routeringsmogelijkheden, zijn identiek.
Welke routeringsmogelijkheden biedt de MQM9790?
De MQM9790-serie ondersteunt InfiniBand subnet-routing, waardoor communicatie tussen verschillende subnets mogelijk is, verkeersisolatie voor multi-tenant omgevingen, en geavanceerde doorsturing voor grootschalige netwerken met duizenden knooppunten.
Welke kabels worden ondersteund?
QSFP56-connectoren ondersteunen passieve koperen DAC, actieve optische kabels (AOC) en optische transceivers. Raadpleeg voor specifieke SKU's de NVIDIA LinkX-kabelserie.
Kan deze router worden gebruikt met HDR- of EDR-adapters?
Ja, de Quantum-2-serie is achterwaarts compatibel met HDR (200 Gb/s) en EDR (100 Gb/s) InfiniBand-technologieën.
Wat is het maximale aantal ondersteunde knooppunten?
Met geavanceerde routeringsmogelijkheden kan de MQM9790 netwerken met tienduizenden knooppunten over meerdere subnets ondersteunen. De geïntegreerde subnetmanager kan tot 2.000 knooppunten per subnet beheren.
Hoe kies ik tussen NS2F en NS2R?
Kies NS2F (front-naar-achter) als uw rack koude luchtinlaat aan de voorkant heeft; kies NS2R (achter-naar-voorkant) als uw rack koude luchtinlaat aan de achterkant heeft. Stem altijd de luchtstroomrichting af op aangrenzende apparatuur.
