NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand-switch ¢ 64-poort NDR Smart Switch met 51.2 Tb/s doorvoer
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Document: | MQM9700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Sollicitatie: | Server | Voorwaarde: | NIEUW EN ORIGINEEL |
|---|---|---|---|
| Gezamenlijke bandbreedte: | 51.2 Bidirectioneel tb/s | Beheer: | Mlnx-os met CLI, WebUI, SNMP, JSON-ondersteuning |
| Naam: | Het Netwerkschakelaar die van MQM9790-NS2F InfiniBand Mellanox uit Data Center met de Slimme Schakel | Trefwoord: | mellanox 400g-schakelaar |
| Markeren: | NVIDIA Quantum-2 400Gb/s InfiniBand Switch,64-poort NDR Smart Switch,51.2 Tb/s Netwerkschakelaar |
||
Productomschrijving

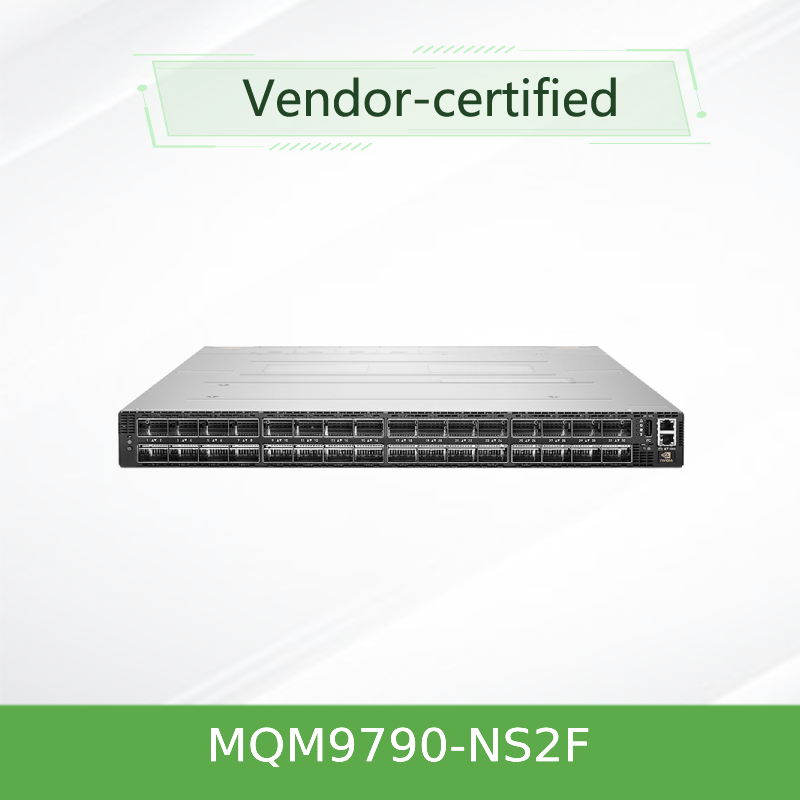

NVIDIA Quantum-2 QM9790-NS2F 400Gb/s InfiniBand Switch
64-poort NDR-beheerde smart switch met 51,2 Tb/s totale doorvoer en SHARPv3-computingmogelijkheden in het netwerk.
Productoverzicht
De NVIDIA Quantum-2 QM9790-NS2F levert 64 poorten van 400Gb/s InfiniBand in een 1U chassis, waardoor extreme AI- en HPC-clusters met toonaangevende dichtheid, ultra-lage latentie,en zelfherstellende stof. Ontworpen voor extern beheer met NVIDIA UFM, het stroomlijnt datacenter-operaties terwijl het Fat Tree, DragonFly + en Torus topologieën ondersteunt.
Deze niet-beheerde (externe beheerde) 400Gb/s InfiniBand-switch met vaste configuratie biedt 32 OSFP-poorten, elk met een capaciteit van 400Gb/s (of 128 poorten bij 200Gb/s met de port-split-technologie),en biedt een totale bidirectionele doorvoer van 51Met ondersteuning voor NVIDIA SHARPv3, RDMA, adaptieve routing en geavanceerde congestiebeheersing is de QM9790 gebouwd voor de meest veeleisende HPC-, AI- en bedrijfswerklasten.
Belangrijkste kenmerken
- 64 niet-blokkerende 400Gb/s-poorten (32 OSFP-connectoren)
- 51.2 Tb/s totale bi-directionele doorvoer
- Port-split-technologie: maximaal 128 poorten @ 200Gb/s
- SHARPv3 in-network computing - 32x AI versnelling
- Submicroseconde latentie met adaptieve routing
- Zelfherstellende stof, QoS en congestiebeheersing
- 1+1 redundant warmverwisselbaar vermogen (200-240Vac)
- Voor-achter (P2C) luchtstroom, warmwisselbare ventilatoren
- Extern beheer via NVIDIA UFM / MLNX-OS
- Achterwaarts compatibel met eerdere InfiniBand-generaties
Technologie: NVIDIA Quantum-2-architectuur
Het Quantum-2-platform integreert de SHARP-technologie van de derde generatie (SHARPv3), waardoor in-netwerkgegevensaggregatie mogelijk wordt die het gegevensverkeer vermindert en AI-training en HPC-simulaties versnelt.Gecombineerd met Remote Direct Memory Access (RDMA) en NVIDIA's Scalable Hierarchical Aggregation and Reduction Protocol, de QM9790-NS2F verbetert de prestaties van de applicatie drastisch terwijl de gegevens door het weefsel gaan.
Typische uitzendingen
- AI & Machine Learning clusters- grootschalige GPU-versnelde training met SHARPv3
- High-performance computing (HPC)- onderzoekssimulaties, weermodellering en genomica
- Datacentrum ruggengraat- 400G InfiniBand-fabrieken voor opslag en computing met lage latentie
- Enterprise & cloud- schaalbare, multi-tenant netwerken met UFM-beheer
- Overheid en onderwijs- onderzoekslaboratoria en supercomputercentra
Verenigbaarheid
| Component / Ecosysteem | Ondersteuning |
|---|---|
| InfiniBand snelheid | NDR 400Gb/s, achterwaarts compatibel met HDR, EDR, FDR |
| Kabels | passiv/actief koper of actieve vezels; OSFP-connectoren |
| Beheer | NVIDIA UFM, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologieën | Fat Tree, SlimFly, DragonFly+, multidimensionale Torus |
| Operatiesystemen | Linux, Windows (met InfiniBand-stack), VMware |
| GPU's / versnellers | NVIDIA HGX, DGX en GPU-servers van derden |
Specificaties
| Parameter | QM9790-NS2F |
|---|---|
| Ports / snelheid | 64 poorten 400Gb/s (32 OSFP); maximaal 128 poorten @ 200Gb/s met split |
| Geaggregeerde doorvoer | 51.2 Tb/s tweerichtings |
| Doorstuur van pakketten | >66,5 miljard pakketten per seconde (BPPS) |
| Form factor | 1U rekbevestiging, 43,6 x 438 x 660,4 mm |
| Gewicht | 14.5 kg |
| Stroomvoorziening | 1+1 overbodig, warm wisselbaar, 200-240Vac, 80+ Gold, ENERGY STAR |
| Koeling | Voor-achter (P2C) luchtstroom, warmwisselbare ventilatoren |
| Beheerhavens | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / geheugen | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Software | MLNX-OS (extern beheer via UFM) |
| Werktemperatuur | 0°C tot 40°C |
| Vochtigheid (operatie) | 10% tot 85% niet-condenserend |
| Hoogte | tot 3050 m |
| Veiligheid / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garantie | 1 jaar (verlengde opties beschikbaar) |
Selectiegids
| Nummer van het bestelbare onderdeel | Beschrijving | Luchtstroom | Beheer |
|---|---|---|---|
| MQM9790-NS2F | 64-poort 400Gb/s, 32 OSFP, niet-beheerd, P2C-luchtstroom | Voor-naar-achter (P2C) | Externe (UFM) |
| MQM9790-NS2R | 64-poort 400Gb/s, 32 OSFP, niet-beheerd, C2P-luchtstroom | Connector-to-power (C2P) | Externe (UFM) |
| MQM9700-NS2F | 64-poort 400Gb/s, beheerd, P2C-luchtstroom | van voor naar achteren | Ondernemingsbeheerder |
| MQM9700-NS2R | 64-poort 400Gb/s, beheerd, C2P-luchtstroom | Sluiting voor stroomvoorziening | Ondernemingsbeheerder |
De keuze tussen QM9700 (beheerd) en QM9790 (extern beheerd) hangt af van de grootte van de cluster en de voorkeur van het management.De QM9790-NS2F wordt aanbevolen voor grootschalige implementaties met NVIDIA UFM voor geavanceerde fabricoptimalisatie.
Voordelen
- Ongeëvenaarde dichtheid:64 poorten van 400G in 1U - vermindert rackruimte en vermogen per poort.
- Versnelling in het netwerk:SHARPv3 vermindert gegevensverkeer en versnelt AI/ML-werklasten tot 32x.
- Flexible topologieën:Ondersteunt Fat Tree, DragonFly+, Torus en meer voor elk clusterontwerp.
- Operationeel rendement:Externe UFM-management biedt proactieve monitoring, provisioning en probleemoplossing.
- Bescherming van investeringen:Achterwaarts compatibel met HDR/EDR en toekomstbestendig voor NDR200/400.
Dienstverlening en ondersteuning
Hong Kong Starsurge Group biedt wereldwijde levering, meertalige technische ondersteuning en aangepaste integratie diensten voor de NVIDIA Quantum-2 serie.integratie van rekkenOp aanvraag zijn uitgebreide garanties en vervangingsopties ter plaatse beschikbaar.
Vaak gestelde vragen
Wat is het verschil tussen QM9700 en QM9790?
QM9700 bevat een on-board subnet manager en wordt volledig out-of-the-box beheerd voor maximaal 2000 knooppunten.ideaal voor grotere, meer dynamische omgevingen.
QM9700 bevat een on-board subnet manager en wordt volledig out-of-the-box beheerd voor maximaal 2000 knooppunten.ideaal voor grotere, meer dynamische omgevingen.
Kan ik QM9790-NS2F gebruiken met bestaande HDR InfiniBand infrastructuur?
Ja, de schakelaar is achterwaarts compatibel met HDR, EDR en FDR-snelheden, waardoor incrementele upgrades mogelijk zijn.
Ja, de schakelaar is achterwaarts compatibel met HDR, EDR en FDR-snelheden, waardoor incrementele upgrades mogelijk zijn.
Welke bekabeling wordt ondersteund?
OSFP-connectoren ondersteunen passieve/actieve koper- en actieve glasvezelkabels.
OSFP-connectoren ondersteunen passieve/actieve koper- en actieve glasvezelkabels.
Ondersteunt de switch 200 Gb/s?
Ja, met behulp van NVIDIA-port-split-technologie, kan de QM9790 tot 128 poorten leveren met een snelheid van 200 Gb/s.
Ja, met behulp van NVIDIA-port-split-technologie, kan de QM9790 tot 128 poorten leveren met een snelheid van 200 Gb/s.
Wat is het typische energieverbruik?
Gelieve dit te bevestigen bij uw verkoopvertegenwoordiger; de typische waarden zijn afhankelijk van de configuratie en de bekabeling.
Gelieve dit te bevestigen bij uw verkoopvertegenwoordiger; de typische waarden zijn afhankelijk van de configuratie en de bekabeling.
Voorzorgsmaatregelen
- Zorg ervoor dat de bedrijfsomgevingstemperatuur tussen 0°C en 40°C blijft.
- Gebruik alleen NVIDIA-gekwalificeerde optische modules en kabels voor optimale prestaties.
- De juiste luchtstroomrichting (P2C of C2P) moet overeenkomen met de installatieomgeving.
- Blokkeer de ventilatieopeningen niet; houd aan beide zijden een afstand van ten minste 5 cm.
- De stroomvoorziening moet voldoen aan de vereisten van 200-240 Vac; de aarding is verplicht.
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited, opgericht in 2008, is een door technologie gedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.Met een ervaren verkoop- en technisch teamStarsurge biedt IoT-oplossingen, netwerkbeheersystemen, softwareontwikkeling,meertalige ondersteuning, en wereldwijde levering.
Partner met Starsurge- we bieden concurrerende prijzen, snelle verzending, en toegewijde engineering ondersteuning voor NVIDIA, Mellanox, en andere toonaangevende netwerk merken.
Belangrijkste feiten
| Havens | 64 x 400 Gb/s (32 OSFP) |
| Doorvoer | 51.2 Tb/s |
| Pakkettarief | > 66,5 BPPS |
| Beheer | Externe (UFM) |
| Luchtstroom | P2C (van voor naar achteren) |
| Garantie | 1 jaar |
Compatibiliteitsmatrix
| Categorie | Compatibele producten / normen |
|---|---|
| GPU-servers | NVIDIA DGX-2, DGX A100, servers op basis van HGX, GPU-nodes van derden |
| Bewaarplaats | NVMe over InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Beheer | NVIDIA UFM, MLNX-OS, OpenSM, Prometheus/Grafana (via UFM) |
| Kabeltypen | OSFP naar OSFP, OSFP naar QSFP (met adapter), actief optisch, DAC |
Checklijst van de koper
- Bevestig dat de luchtstroomrichting (P2C vs. C2P) overeenkomt met de hot-aisle/cold-aisle-opstelling van uw datacenter.
- Plan voor extern beheer - zorg ervoor dat UFM-licenties en serverinfrastructuur klaar zijn.
- Bevestigen van de inlaatvermogen (200-240Vac) en redundantievereisten.
- Controleer de OSFP-kabellengtes en -types (koper/vezel) voor de afstand van uw rek.
- Verzoek om verlengde garantie of ondersteuning ter plaatse indien nodig voor missie-kritieke inzet.
