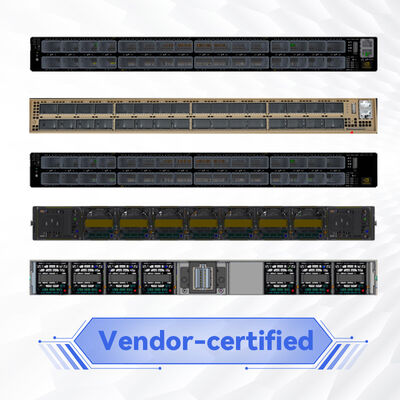

NVIDIA Mellanox MQM9790-NS2R 64-poort NDR 400Gb/s InfiniBand Router. 51.2Tb/s doorvoer met geavanceerde routing mogelijkheden.
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Document: | MQM9700 series.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MQM9790-NS2R | transmissiesnelheid: | 10/100/1000Mbps |
|---|---|---|---|
| Poorten: | 48 | Functie: | LACP, stapelbare, VLAN -ondersteuning |
| Technologie: | Infiniband | Specificatie: | Zonder management |
| Handelsmerk: | Mellanox | Oorsprong: | India / Israël / China |
| Markeren: | Nvidia Mellanox 400Gb/s InfiniBand router,64-poort NDR InfiniBand-switch,51 |
||
Productomschrijving
NVIDIA Mellanox MQM9790-NS2R 64-poort NDR 400Gb/s InfiniBand Router
High-performance InfiniBand-router met 64 poorten van 400 Gb/s volledige bidirectionele bandbreedte met 51,2 TB/s doorvoer en geavanceerde routing mogelijkheden voor grootschalige HPC- en AI-fabrieken.
Productoverzicht
De MQM9790-NS2R is een beheerde router in de NVIDIA Quantum-2-serie, met 64 QSFP56-poorten met een snelheid van 400 Gb/s per poort.dit model biedt geavanceerde routingfunctionaliteit inclusief InfiniBand subnet routingMet C2P (rear-to-front) luchtstroom, is het ideaal voor datacenter racks die achterste koelgang configuraties vereisen.
De geïntegreerde x86-dual-core CPU draait op MLNX-OS, waardoor een uitgebreid on-boxbeheer mogelijk is, inclusief geïntegreerde subnetbeheerder en geavanceerde routingprotocollen voor grootschalige stoffen.
Belangrijkste kenmerken
- 64 x 400 Gb/s poorten:Volledige bidirectionele bandbreedte met QSFP56-connectoren
- 51.2Tb/s Doorvoer:Niet-blokkerende totale schakelcapaciteit met ultralage latentie
- Geavanceerde InfiniBand Routing:Subnetrouting, verkeersisolatie en multi-tenant segmentatie
- In-Network Computing (SHARP v3):Hardwareversnelde collectieve ontlading verkort de MPI-operatietijd
- Beheerd met MLNX-OS:On-board dual-core x86-CPU met 8 GB RAM en 32 GB SSD
- 1 + 1 Overbodige kracht en fans:Warmwisselbare 80 Gold+ voedingsbronnen met C2P-luchtstroom
- Hoge efficiëntie:ATIS-gewicht vermogen verbruik zo laag als 180 W bij volledig gebruik
Routercapaciteiten
De MQM9790-NS2R biedt geavanceerde InfiniBand routing functies buiten standaard schakelen:
- Routing van subnet naar subnet voor meerlaagse stoffen
- Verkeersisolatie en virtuele stoffenondersteuning
- Netwerksegmentatie voor meerdere huurders
- Verbeterde doorstuurtabellen voor grootschalige inzet
- Integratie met UFM voor routingbeleidbeheer
Luchtstroomrichting
Dit model heeft een C2P (rear-to-front) luchtstroom, die koele lucht van achteren opneemt en warme lucht door de voorzijde afzuigt.
In-Network Computing met SHARP v3
NVIDIA SHARP v3-technologie stelt de router in staat om collectieve operaties uit te voeren, zoals MPI-reducties rechtstreeks binnen het netwerkstuk,het drastisch verminderen van de MPI-operatietijd en het vrijmaken van CPU-kernen voor applicatiecomputaties.
Typische uitzendingen
- Grootschalige HPC-clusters:Interconnectie van meerdere subnetwerken in betascale computingomgevingen
- Multi-tenant AI-infrastructuur:Netwerkisolatie voor AI-training en inferentie-workloads
- Spinaalverbinding in vetbomen:Routinglaag tussen bladschakelaars in grote InfiniBand-netwerken
- Bedrijfsdatacenters:High-performance opslag, database en rekenwerklast
- Cloud- en Bare-Metal-infrastructuur:Omgevingen met meerdere huurders waarvoor weefsels met een hoge bandbreedte en lage latentie nodig zijn
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Model | MQM9790-NS2R |
| Reeks | NVIDIA Quantum-2 |
| Productsoort | InfiniBand Router |
| Havens | 64 x QSFP56 (NDR 400Gb/s) |
| Geaggregeerde doorvoer | 51.2Tb/s (niet-blokkeren) |
| Latentie | Onder 90 ns (van haven tot haven) |
| ASIC schakelen | NVIDIA Quantum-2 NDR |
| CPU | Intel x86 dual-core |
| Systeemgeheugen | 8 GB RAM, 32 GB SSD |
| Stroomvoorzieningen | 1+1 redundant, warmwisselbaar, 100-240VAC |
| Typisch vermogen (ATIS) | 180W - 200W (volop gevuld) |
| Koeling | C2P (achter-voor), warmwisselbare ventilatoren |
| Vormfactor | 1U-rackmount |
| Gewicht | 12.5 kg (ongeveer) |
Belangrijkste feiten
Havens64 x NDR 400 Gb/s
Doorvoer51.2Tb/s
LatentieOnder 90 ns
TypeRouter
LuchtstroomC2P (achteruit naar voren)
Vermogen (ATIS)180 W - 200 W
Verenigbaarheid
Volledig interoperabel met NVIDIA Mellanox ConnectX adapters (NDR, HDR, EDR, FDR), LinkX kabels en transceivers.3, met achteruit compatibiliteit met HDR (200 Gbps) en EDR (100 Gbps) technologieën.
Selectiegids
| Nummer van het bestelgedeelte | Beschrijving | Luchtstroom | Type |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U switch, 64 QSFP56 | P2C (van voor naar achter) | Schakelaar |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U switch, 64 QSFP56 | C2P (achteruit naar voren) | Schakelaar |
| MQM9790-NS2F | 400 Gb/s InfiniBand 1U-router, 64 QSFP56 | P2C (van voor naar achter) | Router |
| MQM9790-NS2R | 400 Gb/s InfiniBand 1U-router, 64 QSFP56 | C2P (achteruit naar voren) | Router |
Voordelen
- Bedrijfsleidende doorvoer van 51,2 Tb/s in compact 1U chassis
- Geavanceerde routing maakt multi-subnet fabrics en huurder isolatie mogelijk
- Een hoge havendichtheid vermindert de infrastructuurvoetafdruk en de exploitatiekosten
- Achterwaarts compatibel met HDR- en EDR-technologieën
- Verbeterde telemetrie met UFM voor real-time netwerkinzichten
- Geoptimaliseerde C2P-luchtstroom voor efficiënt thermisch beheer
Checklijst van de koper
✔ Bevestig de richting van de luchtstroom (C2P van achteren naar voren voor dit model)
✔ Controleer de stroominvoerspanning (100-240VAC)
✔ Kies een router (MQM9790) of een switch (MQM9700) op basis van de routingbehoeften
✔ Kies de juiste QSFP56-kabels of optica
✔ Controleer de compatibiliteit van de rackdiepte (590,6 mm / 27")
✔ Plan voor 1U afstand en koelruimte
✔ Ontwerp van routingtopologie voor multi-subnet-implementaties
Vaak gestelde vragen
Wat is het verschil tussen MQM9790-NS2R en MQM9700-NS2R?
De MQM9790 is een InfiniBand-router met geavanceerde routingmogelijkheden, terwijl de MQM9700 een standaardswitch is.Beide delen hetzelfde hardwareplatform, maar de MQM9790 ondersteunt subnet routing en multi-tenant segmentatie.
Wat is het verschil tussen MQM9790-NS2R en MQM9790-NS2F?
Het enige verschil is de luchtstroomrichting. NS2F heeft P2C (front-to-rear) luchtstroom, terwijl NS2R heeft C2P (rear-to-front) luchtstroom. Alle andere specificaties zijn identiek.
Kan deze router gebruikt worden met HDR of EDR adapters?
Ja, de Quantum-2-serie is achterwaarts compatibel met HDR (200 Gb/s) en EDR (100 Gb/s) InfiniBand-technologieën.
