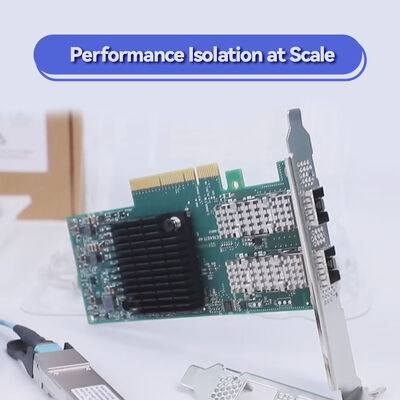

MCX755106AS-HEAT NVIDIA ConnectX-7 400GbE/NDR SmartNIC – GPUDirect, RoCE, In-line Security
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCX755106A-verwarming (900-9x7AH-0078-DTZ) |
| Document: | Connectx-7 infiniband.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model-NR.: | MCX755106A-verwarming (900-9x7AH-0078-DTZ) | Poorten: | 2-poort |
|---|---|---|---|
| Technologie: | Infiniband | Interfacetype: | OSFP56 |
| Specificatie: | 16,7 cm x 6,9 cm | Oorsprong: | India / Israël / China |
| transmissiesnelheid: | 200 gbe | Hostinterface: | Gen3 x16 |
| Markeren: | NVIDIA ConnectX-7 400GbE SmartNIC,ConnectX-7 SmartNIC met GPUDirect,NVIDIA SmartNIC met in-line beveiliging |
||
Productomschrijving
NVIDIA ConnectX-7 400GbE/NDR SmartNIC
NVIDIA ConnectX‐7 MCX755106AS‐HEAT 400 Gb/s Dual‐Port OSFP-adapter
InfiniBand NDR / Ethernet 400GbE · PCIe Gen5 x16 · In-line IPsec/TLS/MACsec · GPUDirect® · RoCE · Secure Boot
InfiniBand NDR / Ethernet 400GbE · PCIe Gen5 x16 · In-line IPsec/TLS/MACsec · GPUDirect® · RoCE · Secure Boot
Maximale doorvoer:400 Gb/s (2*200 Gb/s of 1*400 Gb/s)
Host-interface:PCIe Gen5 x16 (tot 32 rijstroken)
Form factor:PCIe HHHL (halve hoogte, halve lengte)
Beveiligingsmotoren:IPsec, TLS, MACsec (AES-GCM 128/256)
In-Network Computing:SHARP, collectieve ontladingen, DCT, XRC
Tijd:IEEE 1588v2 (klasse C), SyncE, PPS
Host-interface:PCIe Gen5 x16 (tot 32 rijstroken)
Form factor:PCIe HHHL (halve hoogte, halve lengte)
Beveiligingsmotoren:IPsec, TLS, MACsec (AES-GCM 128/256)
In-Network Computing:SHARP, collectieve ontladingen, DCT, XRC
Tijd:IEEE 1588v2 (klasse C), SyncE, PPS
Productoverzicht
DeNVIDIA ConnectX‐7 MCX755106AS‐HEATis een dual-port SmartNIC van 400 Gb/s die zowel de InfiniBand (NDR) als de Ethernet (400 GbE) -protocollen ondersteunt. Het biedt ultra-lage latentie, hoge doorvoer en een uitgebreide reeks hardware-versnelde netwerken,opslagConnectX‐7 is ontworpen voor de meest veeleisende AI-, wetenschappelijke computing- en hyperscale-cloud-werklasten.het verminderen van de totale eigendomskosten en tegelijkertijd het verhogen van de prestaties en de veiligheid.
Deze adapter integreert geavanceerde timing (PTP/SyncE), in-line encryptie (IPsec, TLS, MACsec) en NVIDIA In-Network Computing-motoren, waaronder SHARP en collective operation offloads.Het is de ideale keuze voor het bouwen van agile, beveiligde en hoogwaardige infrastructuur van de rand tot de cloud.
Belangrijkste kenmerken
- Dual-port 400Gb/s (NDR / 400GbE)
- PCIe Gen5 x16 (tot 32 rijstroken)
- InfiniBand 1.5 & Ethernet (RoCE) ondersteuning
- Inline IPsec, TLS, MACsec (AES-GCM 128/256)
- GPUDirect® RDMA & opslag
- NVIDIA SHARP (Scalable Hierarchical Aggregation)
- ASAP2 SDN-versnelling (VXLAN, GENEVE, NVGRE)
- IEEE 1588v2 Klasse C (12 ns nauwkeurigheid) & SyncE
- NVMe-oF, NVMe/TCP, T10-DIF-afladen
- Beveiligde opstart met hardware root-of-trust
Technologie en versnellingsmotoren
NVIDIA In-Network Computing
ConnectX‐7 integreert collective communication offloads (SHARP), rendezvous protocol offloads en on-board geheugen om MPI en deep learning frameworks te versnellen.gegevens rechtstreeks kunnen verplaatsen tussen GPU geheugen en het netwerk, om de CPU te omzeilen.
ASAP2 (versnelde schakelaar en pakketverwerking)
Levert line-rate SDN- en VNF-versnelling met overlay-netwerken (VXLAN, GENEVE, NVGRE), flexibele parser, verbindingssporing en flow mirroring - allemaal zonder CPU-overhead.
Beveiligingsontladingen
Hardware-motoren voor IPsec, TLS en MACsec met AES-GCM-sleutels van 128/256 bits, plus platformbeveiliging (veilige opstart, flashversleuteling, apparaatbevestiging).
Precieze timing
Advanced PTP (IEEE 1588v2) met een nauwkeurigheid van 12 ns, G.8273.2 Klasse C, SyncE en configureerbare PPS in/out, ideaal voor 5G, financiële handel en gedistribueerde datacenters.
Typische uitzendingen
- AI & Deep Learning- GPU-versnelde training en inferentie met GPUDirect RDMA en SHARP
- High-Performance Computing (HPC)¢ MPI-werkbelastingen, wetenschappelijke simulaties en weermodellering
- Hyperscale Cloud- SDN, virtualisatie van netwerkfuncties (NFV) en overlaynetwerken
- Ondernemingsopslag️ NVMe-oF, RoCE en GPUDirect Storage voor snelle gegevenstoegang
- Financiële diensten✓ handel met lage latentie met nauwkeurige PTP-timing en MACsec-beveiliging
Verenigbaarheid
InfiniBand NDR Ethernet 400G/200G/100G/50G/25G/10G RoCE
Ondersteunt dual-protocol-operatie (InfiniBand en Ethernet) met automatische onderhandeling.Host-interface: PCIe Gen5 (x16) met ondersteuning voor bifurcatie, Multi-Host (tot 4 hosts), SR-IOV, ATS, PASID en ACS.
Ondersteunt dual-protocol-operatie (InfiniBand en Ethernet) met automatische onderhandeling.Host-interface: PCIe Gen5 (x16) met ondersteuning voor bifurcatie, Multi-Host (tot 4 hosts), SR-IOV, ATS, PASID en ACS.
OperatiesystemenInbox-drivers voor Linux (RHEL, Ubuntu), Windows, VMware ESXi (SR-IOV) en Kubernetes.
Specificaties
| Parameter | Detail |
|---|---|
| Productmodel | MCX755106AS-HEAT |
| Netwerkprotocollen | InfiniBand (NDR/HDR/EDR) · Ethernet (400/200/100/50/25/10GbE) |
| Aantal havens | 2 (OSFP) |
| Host-interface | PCIe Gen5 (x16) · tot 32 rijstroken · biforcatie ondersteuning |
| Form factor | PCIe HHHL (halve hoogte, halve lengte) |
| Beveiligingsontladingen | IPsec, TLS, MACsec (AES-GCM 128/256) · beveiligde opstart · flashcodering |
| Timing & synchronisatie | IEEE 1588v2 (klasse C, 12 ns) · SyncE · PPS in/out |
| Afladen van opslag | NVMe-oF, NVMe/TCP, SRP, iSER, NFS over RDMA, T10-DIF |
| SDN-versnelling | ASAP2: VXLAN, GENEVE, NVGRE, L4-firewall, flow mirroring, QoS |
| In-Network Computing | SHARP, collectieve ontladingen, rendezvousontladingen, ingebouwde geheugen |
| Virtualisatie | SR-IOV, VirtIO-versnelling, Multi-Host (4 hosts) |
| Beheer | NC-SI, MCTP, PLDM (monitor, firmware, FRU), SPDM, SPI flash, JTAG |
| Afstandsstarter | IB boot, iSCSI, UEFI, PXE |
Selectiegids
De ConnectX‐7-familie biedt verschillende vormfactoren en poortconfiguraties. De MCX755106AS‐HEAT is een dual‐port HHHL-adapter met OSFP-connectoren.Zie de gebruikershandleidingen van ConnectX‐7.
| Nummer van het bestelgedeelte | Havens | Vormfactor | Host Interface | Beschrijving |
|---|---|---|---|---|
| MCX755106AS-HEAT | 2x OSFP | PCIe HHHL | PCIe Gen5 x16 | Dual-port 400Gb/s, InfiniBand/Ethernet, volledige beveiliging en timing |
| MCX755106AS-HEBT | 2x OSFP | PCIe HHHL | PCIe Gen5 x16 | Dezelfde, met verschillende koel-/achterplaat opties |
| MCX755106AS-HEAT-OCP | 2x OSFP | OCP 3.0 | PCIe Gen5 x16 | OCP 3.0 vormfactor |
Neem contact op met Starsurge voor de volume prijzen, aangepaste SKU's en doorlooptijden.
Voordelen
- Ultra-lage latentie✓ latentie van minder dan een microseconde voor HPC- en AI-werkbelastingen
- CPU-afladen¥ hardware-motoren voor netwerken, opslag en beveiliging bevrijden CPU-kernen
- Unified fabric- één adapter voor InfiniBand en Ethernet, waardoor de complexiteit van de inventaris wordt verminderd
- Toekomstbestendig¢ PCIe Gen5 en 400Gb/s gereedheid voor next‐gen datacenters
- Verbeterde beveiliging- in-line encryptie met een lijnsnelheid met geen prestatieboete
- Precieze timingKlasse C PTP en SyncE voor tijdgevoelige toepassingen
Dienstverlening en ondersteuning
Hong Kong Starsurge Group biedt uitgebreide ondersteuning voor NVIDIA ConnectX‐7-adapters:
- Technische raadpleging voor systeemintegratie en prestatietuning
- Wereldwijde logistiek met snelle levering vanuit regionale hubs
- Firmware-update en beveiligde opstartconfiguratie
- 3 jaar garantie met vervanging
Veelgestelde vragen
V: Wat is het verschil tussen de InfiniBand- en Ethernet-modi op deze adapter?
A: De adapter ondersteunt beide protocollen en kan via firmware worden geconfigureerd.en standaard L2/L3 functies.
V: Ondersteunt het GPUDirect?
A: Ja, GPUDirect RDMA en GPUDirect Storage worden volledig ondersteund, waardoor rechtstreeks gegevensverkeer tussen GPU en netwerk mogelijk is.
V: Kan ik deze adapter gebruiken in een gevirtualiseerde omgeving?
A: Ja, SR-IOV, VirtIO en Multi-Host bieden efficiënte virtualisatie en containernetwerken.
V: Wat is het stroomverbruik?
A: Bevestig met NVIDIA of uw Starsurge-vertegenwoordiger voor specifieke vermogensaantallen, omdat dit afhankelijk is van de configuratie en het gebruik.
V: Welke PCIe-biforcatie-modi worden ondersteund?
A: De adapter ondersteunt verschillende biforcatie-modi (x16, x8/x8, x4/x4/x4) afhankelijk van het gastheerstelsel.
Handhaving en voorzorgsmaatregelen
- Gebruik ESD-veilige praktijken bij het hanteren van de adapter
- Zorg voor voldoende luchtstroom in het chassis van de server voor een goede koeling
- Zet de adapter niet in de PCIe-slot; richt deze voorzichtig uit
- Firmware-updates moeten worden uitgevoerd volgens de NVIDIA-richtlijnen om storingen te voorkomen
- Voor beveiligingsfuncties (veilige opstart, encryptie), volg de platformbeveiligingshandleiding
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.We bedienen klanten wereldwijd met producten waaronder netwerk-switchesMet een ervaren verkoop- en technisch team ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg, productie,onderwijsWe bieden ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.Onze klantgerichte aanpak zorgt voor betrouwbare kwaliteit, responsive service en op maat gemaakte oplossingen die klanten helpen efficiënte, schaalbare en betrouwbare netwerkinfrastructuur te bouwen.
Belangrijkste feiten
- 400Gb/s dual-port OSFP
- PCIe Gen5 x16 (32 rijstroken)
- InfiniBand NDR & Ethernet 400GbE
- Inline IPsec/TLS/MACsec
- GPUDirect RDMA + opslag
- SHARP & collectieve lossen
- IEEE 1588v2 klasse C (12 ns)
- NVMe-oF, NVMe/TCP-aflading
- ASAP2 SDN-versnelling
- Beveiligde opstart + flash encryptie
Compatibiliteitsmatrix
| Systemen | Porttype | Versnelling | Protocol |
|---|---|---|---|
| NVIDIA Quantum‐2 | OSFP | 400 Gb/s | InfiniBand NDR |
| NVIDIA Spectrum‐4 | OSFP | 400GbE | Ethernet |
| DGX H100 / HGX | OSFP | 400 Gb/s | InfiniBand / RoCE |
| 400G-switches van derden | OSFP/QSFP-DD | 400GbE | Ethernet (RoCE) |
Checklijst van de koper
- ✓ Bevestig PCIe slot: Gen5 x16 (of lagere Gen met verminderde prestaties)
- ✓ Controleer de vormfactor: HHHL (halve hoogte, halve lengte) past bij uw chassis
- ✓ Controleer de ondersteuning van het besturingssysteem/driver (Linux, Windows, VMware, Kubernetes)
- ✓ Bepaal de vereiste beveiligingsfuncties (IPsec, TLS, MACsec) en activering
- ✓ Evalueren van timingvereisten (PTP-klasse C, SyncE)
