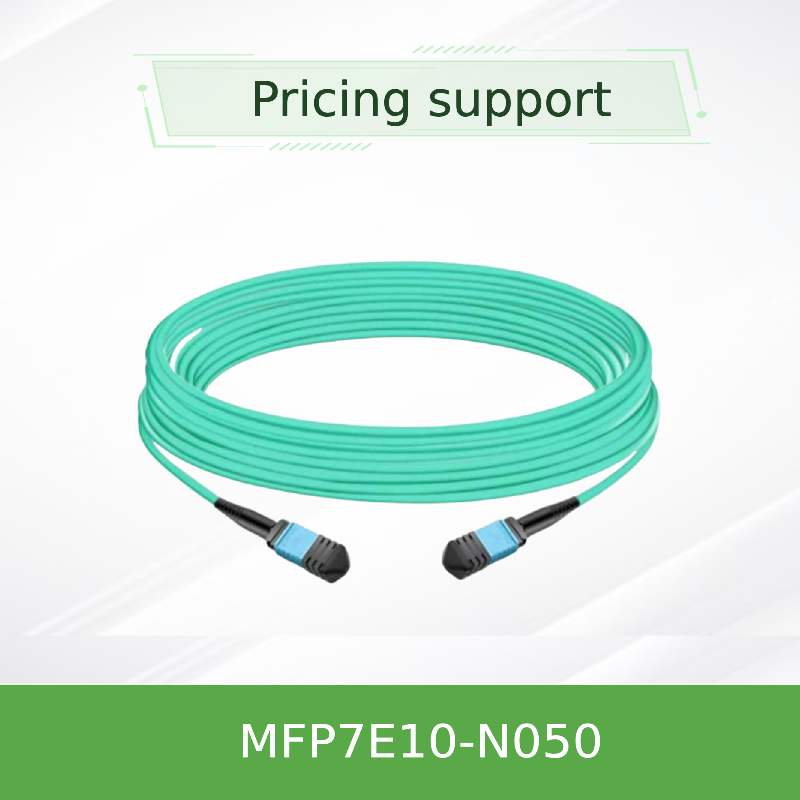

50m NVIDIA MFP7E10-N050 MPO-12/APC-optische kabel voor ConnectX-7 / BlueField-3 en OSFP/QSFP112-transceivers
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E10-N050 (980-9I57Y-00N050) |
| Document: | MFP7E10-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model: | MFP7E10-N050 | Lengte: | 50 M |
|---|---|---|---|
| Vezeltype: | Multimode OM4 | Connectoren: | MPO-12/APC (vrouwelijk) |
| Invoegverlies: | ≤ 0,37 dB | Retourverlies: | ≥ 35 dB |
| Markeren: | 50m NVIDIA MPO-12 optische kabel,NVIDIA ConnectX-7 optische kabel,OSFP-QSFP112-transceiverkabel |
||
Productomschrijving
NVIDIA MFP7E10-N050 MPO-12/APC optische kabel
50 meter MPO-12/APC tot MPO-12/APC multimode glasvezelkabel, Type-B crossover, OM4 (50/125 μm). Ontworpen voor 400G/800G InfiniBand en Ethernet-verbindingen tussen twin-port OSFP, single-port OSFP,en QSFP112-transceivers.
Productoverzicht
De NVIDIA MFP7E10-Nxxx-serie passieve optische kabel is ontworpen voor high-density datacenter interconnects.met 4 vezels die als sterkteelementen dienenDe 8°-hoekpoets (APC) beperkt de terugslag tot een minimum, waardoor de signaalintegriteit voor snelle protocollen wordt gewaarborgd.
Deze kabel is een Type-B crossover assemblage.het uitlijnen van zendkanaal 1 aan het ene uiteinde om kanaal 12 aan het andere uiteinde te ontvangen.Het ondersteunt zowel InfiniBand (NDR) als Ethernet (400GbE/800GbE) omgevingen.
Belangrijkste kenmerken
Optische & fysieke
- 50/125 μm OM4 multimode vezels (lengte > 30 m)
- Vrouwelijke connectoren MPO‐12/APC, groen
- 8 actieve vezels / 4 inactieve vezels (sterktelementen)
- Type B crossoverpolariteit
- Aqua LSZH / OFNR jas, met een diameter van 3,0 ± 0,2 mm
Prestaties en naleving
- Invoegverlies ≤ 0,35 + 0,0004 × L (dB); voor 50 m: ≤ 0,370 dB
- Terugkeerverlies ≥ 35 dB
- Min. buigradius: 30 mm (op elk punt van de kabel)
- Werktemperatuur: 0 °C tot 70 °C
- Telcordia GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
Technologie
De APC (Angled Physical Contact) eindkant met een 8°-poets is van cruciaal belang voor hogesnelheidsoptische koppelingen: deze afwijkt interne terugreflecties van de transceiverlaser,vermindering van signaalvervorming en bitfoutenDe kabel is passief en bevat geen actieve elektronica, wat zorgt voor een lage latentie en hoge betrouwbaarheid.
NVIDIA specifies the MFP7E10‑Nxxx for links that include up to two optical patch panels (total 4 connector junctions) while maintaining the 50‑meter maximum reach—the MFP7E10‑N050 is the maximum length supported under these conditions.
Typische uitzendingen
- Schakel naar schakel:Het koppelen van OSFP 800G-switches met twee poorten in spine-leaf-stoffen over langere afstanden.
- Schakel naar adapter:Verbinding van OSFP-switches met ConnectX‐7 of BlueField‐3 DPU's met OSFP- of QSFP112-transceivers.
- 400G/800G breakout:Gebruikt met OSFP-transceivers met twee poorten om twee 4-kanaals 400G-links te ondersteunen.
- AI- en HPC-clusters waarvoor een GPU-naar-GPU-connectiviteit met lage latentie en hoge bandbreedte over racks heen vereist is.
Verenigbaarheid
De MFP7E10‐N050 is compatibel met NVIDIA-transceivers, waaronder:
- OSFP met twee poorten:MMA4Z00-NS (800G DR8) voor InfiniBand/Ethernet-switches
- OSFP met één poort:MMA4Z00-NS400 (400G) voor ConnectX-7-adapters
- QSFP112:MMA1Z00-NS400 (400G) voor BlueField-3 DPU's
- Ondersteunt ook 400GbE/NDR InfiniBand en NVLink-protocollen.
Belangrijk: MPO‐12/APC-connectoren zijn niet compatibel met MPO‐12/UPC-connectoren.
Specificaties
| Parameter | Waarde |
|---|---|
| Model | MFP7E10-N050 |
| Lange | 50 m (tolerantie: +2% × L / -0) |
| Fibre-type | Multimode OM4 (50/125 μm) voor een lengte van > 30 m |
| Type aansluiting | MPO‐12/APC vrouwelijk tot MPO‐12/APC vrouwelijk, groene schelp |
| Actieve vezels | 8 (4 Tx, 4 Rx) |
| Polariteit | Type B-crossover |
| Invoegverlies (max) | ≤ 0,35 + 0,0004 × L (dB) → 0,370 dB @ 50 m |
| Verlies van rendement (min) | ≥ 35 dB |
| Kabeldiameter | 3.0 ± 0,2 mm |
| Min-buigradius | 30 mm (op elk punt van de kabel) |
| Jacket | Aqua, LSZH / OFNR |
| Werktemperatuur | 0 °C tot 70 °C |
| Bergingstemperatuur | -40 °C tot 85 °C |
| Vochtigheid (niet-condenserend) | 10% tot 85% RH |
| Normen | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
Selectiegids
| Nummer van het bestelgedeelte | Beschrijving | Lange |
|---|---|---|
| MFP7E10-N003 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 3 m |
| MFP7E10-N005 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 5 m |
| MFP7E10-N007 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 7 m |
| MFP7E10-N010 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 10 m |
| MFP7E10-N015 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 15 m |
| MFP7E10-N020 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 20 m |
| MFP7E10-N025 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 25 m |
| MFP7E10-N030 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 30 m |
| MFP7E10-N035 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 35 m |
| MFP7E10-N040 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 40 m |
| MFP7E10-N050 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 50 m |
Voordelen
- Laag verlies & hoog rendement verlies:Zorg voor schone optische signalen voor 400G/800G PAM4-modulatie.
- APC-poetsmiddel:Minimaliseert reflecties, cruciaal voor NDR InfiniBand en 800G Ethernet.
- Type B-crossover:Vergemakkelijkt de directe koppeling van de transceiver; geen noodzaak voor polariteitsomkering adapters.
- LSZH/OFNR jas:Een laag rook- en vlamvertragend vermogen, geschikt voor plenum- en riserruimtes.
- NVIDIA gekwalificeerd:Getest en aanbevolen voor ConnectX‐7, BlueField‐3 en Spectrum switch families.
- Maximaal bereik:50m lengte is het maximum dat wordt ondersteund met twee patch panelen (4 aansluitpunten) volgens de NVIDIA-specificatie.
Vaak gestelde vragen
Is deze kabel compatibel met QSFP112-transceivers?
Ja, indien gebruikt met de geschikte NVIDIA QSFP112 400G-transceiver (bv. MMA1Z00-NS400) aan de adapterzijde.
Kan ik dit gebruiken met MPO‐12/UPC-aansluitingen?
Nr. MPO‐12/APC (groene schil) is mechanisch of optisch niet compatibel met MPO‐12/UPC (blauwe schil).
Is 50 meter de maximale reikwijdte van deze kabel?
Ja, volgens de NVIDIA-specificaties is de MFP7E10‐N050 de langste variant in deze serie en ondersteunt het tot 50 m totale verbindingslengte wanneer maximaal twee optische patch panelen (4 aansluitpunten) worden opgenomen.
Is de kabel ESD gevoelig?
Nee, de kabel heeft geen geleidende onderdelen, maar bij het hanteren van zenders gelden de ESD-voorzorgsmaatregelen.
Voorzorgsmaatregelen bij gebruik
- Houd tot de installatie stofdeksels op de connectoren om besmetting te voorkomen.
- Reinig zowel de kabel- als de transceiverconnectoren met een optische connectorreiniger voor het paren.
- Vermijd het buigen van de kabel onder de buigradius van 30 mm.
- Niet blootstellen aan vloeistoffen en niet buiten het nominale temperatuurbereik bedienen.
- Bewaar tussen -40 °C en 85 °C wanneer niet in gebruik.
Inleiding van het bedrijf
Hong Kong Starsurge Group Co., Limitedis een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.draadloze toegangspunten, controllers, kabels en aanverwante netwerkapparatuur.
Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen.netbeheersystemen, softwareontwikkeling op maat, meertalige ondersteuning en wereldwijde levering.
Belangrijkste feiten in een oogopslag
Connector & Polariteit:MPO‐12/APC vrouwelijk, type‐B crossover, groene schelp
Vezel & lengte:Multimode OM4, 50 m (164 ft), 8 actieve vezels
Optische prestaties:IL ≤ 0,370 dB, RL ≥ 35 dB
Naleving:GR‐1435, IEC 61754‐7, OFNR/LSZH
Compatibiliteitsmatrix
| Transceiver / apparaat | Porttype | Compatibel |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP met twee poorten | - Ja, dat klopt. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (single port) | - Ja, dat klopt. |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | - Ja, dat klopt. |
| ConnectX‐7 / BlueField‐3 | OSFP / QSFP112 | - Ja, dat klopt. |
| MPO‐12/UPC-transceivers (100G/200G) | MPO‐12/UPC | Nee (anders gepolijst) |
Checklijst van de koper
- Bevestig het type poort van de transceiver: OSFP, twin-port OSFP of QSFP112
- Controleer de connectorpoets: MPO‐12/APC (groene schaal) versus UPC (blauwe schaal)
- Controleer of de vereiste kabellengte 50 meter is MFP7E10‐N050
- Zorg voor vezeltype: multimode OM4 voor lengtes > 30 m
- Plan voor het beheer van kabels: minimale bochtradius van 30 mm
- Verlies van het patchpaneel: maximaal 4 aansluitpunten toegestaan
