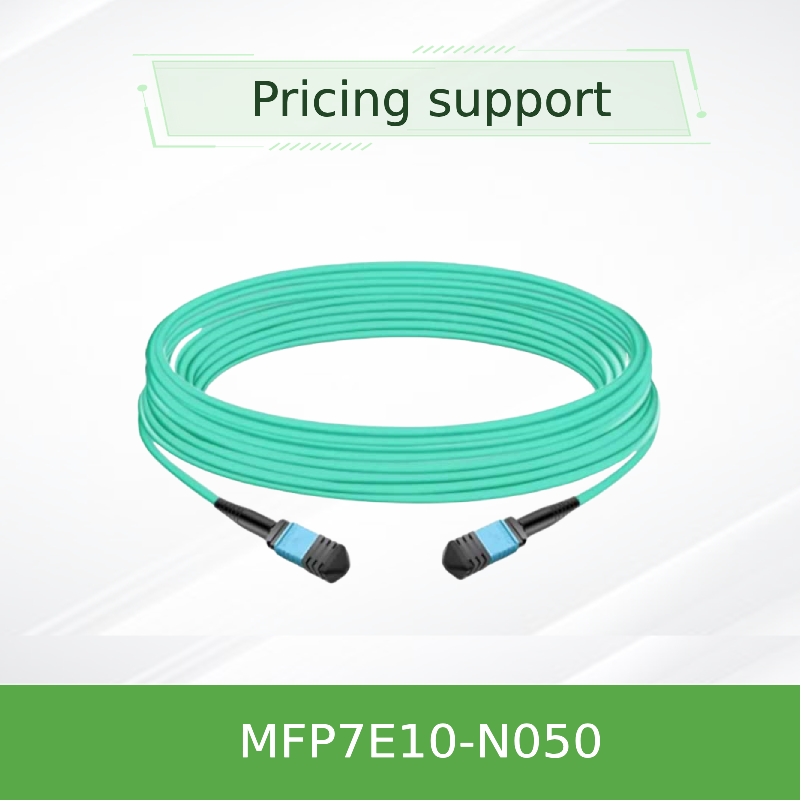

NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode Glasvezelkabel voor 400G/800G InfiniBand & Ethernet
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E10-N050 (980-9I57Y-00N050) |
| Document: | MFP7E10-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model: | MFP7E10-N050 | Lengte: | 50 M |
|---|---|---|---|
| Vezeltype: | Multimode OM4 | Connectoren: | MPO-12/APC (vrouwelijk) |
| Invoegverlies: | ≤ 0,37 dB | Retourverlies: | ≥ 35 dB |
| Markeren: | NVIDIA 50m MPO-12 glasvezelkabel,Multimode glasvezelkabel voor InfiniBand,400G Ethernet glasvezelkabel |
||
Productomschrijving
NVIDIA MFP7E10-N050 50m MPO-12/APC Multimode glasvezelkabel
High-performance 8-vezel passieve optische kabel met Type-B crossover-topologie ontworpen voor 400GbE/NDR InfiniBand en Ethernet-interconnecties, met ondersteuning voor OSFP- en QSFP112-transceivers met twee poorten.
Belangrijkste specificaties
Lange:50 m (MFP7E10-N050)
Typ van de vezels:Multimode OM4 (lengte > 30 m)
Sluiting:MPO-12/APC vrouwelijk, 8 actieve vezels
Topologie:Type B crossover
Jacket:Aqua LSZH / OFNR
Max Reach:50 m (met 4 aansluitingen in verbinding)
Protocolen:InfiniBand, Ethernet, NVLink
Productoverzicht
De NVIDIA MFP7E10-Nxxx-serie is een passieve multimode glasvezelkabel met MPO-12/APC-connectoren.fysieke verbinding met een laag verlies tussen OSFP 800G-transceivers met twee poorten, single-port OSFP 400G- en QSFP112 400G-transceivers.
Met een 8-graden hoekpoets minimaliseert de APC-interface terugslag (≥ 35 dB terugkeerverlies) om de signaalintegriteit in hogesnelheid PAM4-links te behouden.De kabel voldoet volledig aan Telcordia GR-1435 en IEC 61754-7, en wordt vervaardigd onder strikte kwaliteitscontrole om de betrouwbaarheid van plug-and-play te garanderen.
Belangrijkste kenmerken
8 Actieve vezels
4 rijstroken per richting voor 400G/800G-transmissie
MPO-12/APC-aansluitingen
Hoekige poets verwijdert schadelijke rugreflectie
Type B-crossover bedrading
Pin 1 tot pin 12 mapping maakt directe transceiver-to-transceiver bevestiging mogelijk
Flexible LSZH jas
Lage rook, nul halogeen, waterkleur, 3,0 ± 0,2 mm diameter
Maximaal bereik 50 m
met twee patch panelen en vier aansluitingen
Multi-protocolondersteuning
InfiniBand, Ethernet en NVLink voor toekomstbestendige implementatie
Technologie en ontwerp
De MFP7E10-N050 maakt gebruik van 50/125 μm multimode OM4-vezels geoptimaliseerd voor lengtes >30 m. De MPO-connector heeft uitlijningsgaten die zich koppelen aan transceiver-uitlijningspins voor nauwkeurige optische koppeling.
De 8 graden APC eindkant vermindert de reflectie,Terwijl de crossover (Type B) pinout zorgt ervoor dat de zendlaser op rij 1 van het ene uiteinde in lijn met de ontvanger op rij 12 van het andere uiteinde - het elimineren van de noodzaak van een aparte polariteit adapter.
De kabel wordt afgesloten met connectoren met een laag verlies (IL ≤ 0,35 + 0,0004 × L dB) en is 100% in de fabriek getest op invoegverlies, terugkeerverlies en vezelcontinuïteit.
Typische uitzendingen
- Schakel naar schakel:Verbind OSFP-schakelaars met twee poorten in topologieën met ruggenblad over rijen
- Schakelaar-adapter:Link OSFP-schakelaars naar ConnectX-7 of BlueField-3 DPU's met QSFP112/OSFP-transceivers
- Server-to-switch:Hoge dichtheid 400G/800G midden-rij connectiviteit
- Inter-rack datacentrum:Korte afstandsverbindingen tussen aangrenzende rekken of binnen een rij
Verenigbaarheid
Transceivers:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Protocolen:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Type aansluiting:MPO-12/APC (vrouw) - Niet compatibel met MPO-12/UPC
Vluchten:OSFP met twee poorten, OSFP met één poort, QSFP112
Technische specificaties
| Parameter | Waarde / bereik | Notities |
|---|---|---|
| Productenummer | MFP7E10-N050 | 50 m lengte |
| Fibergetal | 8 (actief) | 4 inactief als krachtsleden |
| Vlakken | Multimode OM4 | 50/125 μm |
| Type aansluiting | MPO-12/APC (vrouwelijk) | IEC 61754-7 |
| Invoegingsverlies (IL) | ≤ 0,35 + 0,0004 × L dB | L = lengte in meter |
| Verlies van rendement (RL) | ≥ 35 dB | APC-poetsmiddel |
| Kabeldiameter | 3.0 ± 0,2 mm | Ronde, flexibele |
| Minimale buigradius | 30 mm | Overal op de kabel. |
| Materiaal voor jassen | Aqua LSZH / OFNR | Lage rook, geen halogeen |
| Werktemperatuur | 0 °C tot 70 °C | Berging: -40 °C tot 85 °C |
| Topologie | Type B (crossover) | Pin 1 12 mapping |
Selectiegids
| Nummer van het bestelgedeelte | Lange | Beschrijving |
|---|---|---|
| MFP7E10-N003 | 3 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N005 | 5 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N007 | 7 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N010 | 10 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N015 | 15 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N020 | 20 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N025 | 25 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N030 | 30 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N035 | 35 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N040 | 40 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
| MFP7E10-N050 | 50 m | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC |
Voordelen van het product
- Signaalintegratie:APC-poets en Type-B-crossover verminderen reflecties en polarisatieproblemen
- Kostenefficiënt:Passief kopervrij ontwerp zonder actieve elektronica, waardoor het stroomverbruik wordt verminderd
- Betrouwbaarheid:Conformiteit met de GR-1435 en 100% fabriekstesting zorgen voor consistente prestaties
- Flexibiliteit:LSZH-jas en kleine bochtradius vereenvoudigen routing in racks met een hoge dichtheid
- Scalabiliteit:Ondersteunt 400G/800G en toekomstige hogesnelheidsprotocollen
Vaak gestelde vragen
Wat is het verschil tussen MPO-12/APC en MPO-12/UPC?
APC (angled polish) heeft een hoek van 8 graden die terugslag vermindert, wat cruciaal is voor hoge snelheid PAM4-signalen.Ze zijn mechanisch niet compatibel..
Kan ik deze kabel gebruiken met 100G transceivers?
Hoewel de kabel 8 vezels ondersteunt, is deze geoptimaliseerd voor 400G/800G toepassingen.
Wat is de maximaal aanbevolen verbindingsafstand voor de N050?
50 meter met twee patch panelen en vier totale verbindingsskakels.
Ondersteunt de kabel NVLink?
Ja, de MFP7E10-Nxxx-serie is ontworpen om NVLink-, InfiniBand- en Ethernet-protocollen te ondersteunen, volgens de interoperabiliteitsrichtlijnen van NVIDIA.
Voorzorgsmaatregelen bij gebruik
- Houd beschermende stofkappen aan tot de installatie om besmetting te voorkomen
- Maak zowel de kabel als de transceiverconnectoren altijd schoon met optische schoonmaakmiddelen voor het paren
- Vermijd het buigen van de kabel onder de minimale buigradius van 30 mm
- Niet trekken op de connectoren; gebruik de pull-tab of kabel jas voor de verlichting van de spanning
- Bewaren in een droge, schone omgeving bij een opslagtemperatuur van -40 °C tot 85 °C
Checklijst van de koper
- Verifieer het type transceiverconnector (MPO-12/APC vrouwelijk)
- Bevestig verbindingslengte - variant 50 m (MFP7E10-N050)
- Bevestigingsvezeltype - OM4 multimode (voor > 30 m)
- Zorg voor polariteit - Type B-crossover vereist voor directe bevestiging
- Beoordeling van de routing van kabels en de vrijheid van de bochtradius
- Bevestig de compatibiliteit van de transceiver (OSFP/QSFP112)
