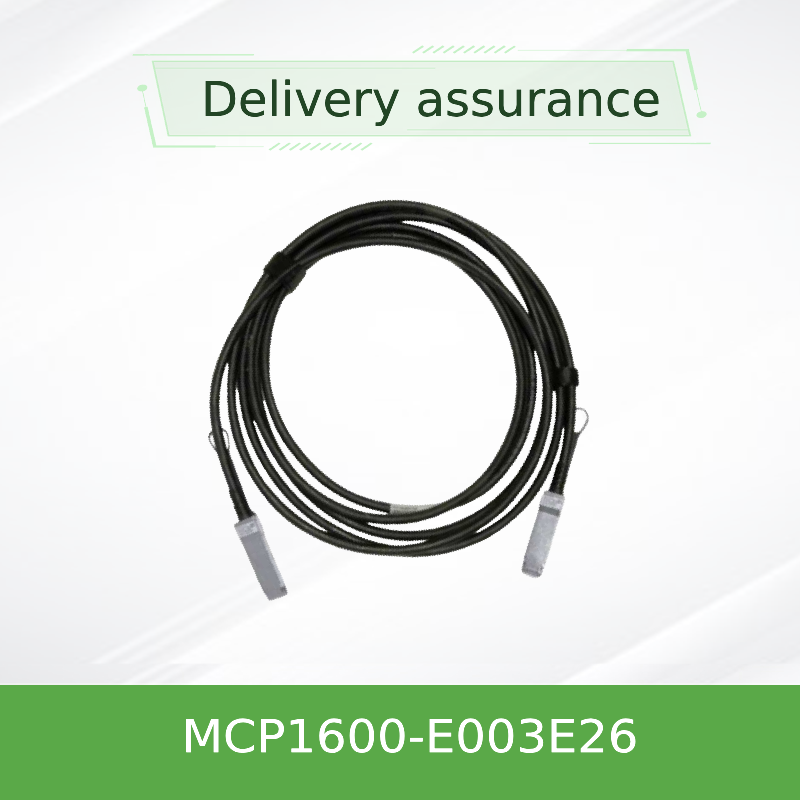

Mellanox MCP1600-E003E26 100Gb/s QSFP28 passieve DAC-kabel 3m, 26 AWG, InfiniBand EDR & 100GbE compatibel

Productdetails:

Merknaam: Mellanox
Modelnummer: MCP1600-E003E26
Document: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 stks
Prijs: Negotiate
Verpakking Details: Buitenste doos
Levertijd: Op basis van inventarisatie
Betalingscondities: T/T
Levering vermogen: Levering door project/batch
Beste prijs Contact

Gedetailleerde informatie
Beschikbaarheid: Voorraad Garantie: 1 jaar
Voorwaarde: NIEUW EN ORIGINEEL Technologie: Infiniband
Type: Mellanox AOC -kabel Kabel lengte: 3 meter
Naam: Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk Trefwoord: Mellanox DAC -kabel
Markeren:

Mellanox QSFP28 DAC-kabel 3m

,

100 Gb/s InfiniBand EDR-kabel

,

Nvidia 100GbE-compatibele DAC-kabel

Productomschrijving

Mellanox MCP1600-E003E26 100Gb/s QSFP28 passieve DAC-kabel 3m, 26 AWG, InfiniBand EDR & 100GbE compatibel
100 Gb/s QSFP28 DIRECT ATTACH KOPERKABEL
Passieve DAC-kabel voor InfiniBand EDR en Ethernet van 100 Gbps • 3 meter • 26 AWG • laag vermogen • ultra-lage latentie
Gegevenspercentage Tot 100 Gb/s
Verbinding QSFP28 tot QSFP28
Lange 3.0 m (9,8 ft)
AWG 26
Type Passivekopper
Deelnummer MCP1600-E003E26
Vervaardiging NVIDIA® / Mellanox®
Protocol InfiniBand EDR / 100GbE
Kracht ≤ 0,1 W (passiviteit)
Temperatuurbereik 0°C tot 70°C
Naleving RoHS, SFF-8665, SFF-8636
Jacket LSZH (Low Smoke Zero Halogen)
Productoverzicht
DeMellanox ® MCP1600-E003E26is een hoogwaardige, kosteneffectieve QSFP28 direct attach koperkabel (DAC) die is ontworpen voor 100 Gb/s InfiniBand EDR- en Ethernet-toepassingen.energiezuinig alternatief voor glasvezel voor korteafstandsverbindingen in datacenters en high-performance computing (HPC) -omgevingen.
Deze passieve koperkabelcomplex bevat vier koperen hogesnelheidsparen, elk met een snelheid van maximaal 25 Gb/s, om een totale gegevenssnelheid van 100 Gb/s te leveren.het biedt de laagst mogelijke latentie en bijna nul stroomverbruik, waardoor het ideaal is voor top-of-rack (ToR) en aangrenzende connectiviteit.
Elke QSFP28-connector bevat een EEPROM die productidentificatie- en configuratiegegevens opslaat, die door het hostsysteem kunnen worden gelezen via de SFF-8636-compliant I2C-beheersinterface.De kabel is warm aansluitbaar., RoHS-conform, en beschikt over een duurzame LSZH (Low Smoke Zero Halogen) jas.
Belangrijkste kenmerken
  • Tot 100 Gb/s geaggregeerde gegevenssnelheid
  • SFF-8665 conform QSFP28-vormfactor
  • Passief ontwerp - geen actieve componenten, geen extra energieverbruik
  • Eenvoudige 3.3 V voedingsspanning
  • Operatiekasttemperatuur: 0°C tot 70°C
  • Warm aansluitbaar voor gemakkelijke installatie en vervanging
  • RoHS-conform en LSZH-jas voor veiligheid
  • SFF-8636-conforme I2C-beheersinterface
Technologie en bouw
De MCP1600-E003E26 is een passieve tweeknoopkoperkabel. Het zendt elektrische signalen rechtstreeks over tussen QSFP28-poorten zonder enige signaalconditionering, retiming of versterking.Deze passieve aanpak biedt een aantal belangrijke voordelen:
  • Ultra lage latentie:Sub-100 ns typisch, cruciaal voor HPC en financiële handel.
  • Verwaarloosbaar energieverbruik:Het verbruikt minder dan 0,1 W, waardoor de thermische belasting van het datacenter wordt verminderd.
  • Hoge signaalintegrititeit:100 Ω differentiële impedantie en geoptimaliseerde afscherming minimaliseren dwarsstemmen en invoegverlies.
De kabelconstructie maakt gebruik van 26 AWG koperen geleiders met een duurzame LSZH-mantel.Elke kabel wordt tijdens de productie strikt getest om de prestaties en de duurzaamheid van de kabel te garanderen., met een Bit Error Rate (BER) beter dan 1E-15 bij gebruik met Mellanox-systemen.
Verenigbaarheid
De MCP1600-E003E26 voldoet volledig aan de industriële normen en is interoperabel met een breed scala aan netwerkapparatuur:
  • Normen:SFF-8665 (QSFP28), SFF-8636 (beheerinterface), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
  • Compatibel met:NVIDIA® / Mellanox® switches, adapters en systemen; ook interoperabel met andere MSA-compliant QSFP28-poorten
  • EEPROM:Geprogrammeerd met productinformatie volgens SFF-8636; leveranciersnaam: NVIDIA, OUI: 00-02-C9
Opmerking:Voor optimale prestaties en compatibiliteit raden we aan om de compatibiliteit met uw specifieke switch of servermodel te controleren voordat u bestelt.
Specificaties
Absolute maximale ratings
Parameter Min. Maximaal Eenheden
Voerspanning -Nee.3 3.6 V
Gegevensinvoerspanning -Nee.3 3.6 V
Inlaatspanning van de bediening -Nee.3 3.6 V
Bedrijfsspecificaties
Parameter Min. Type Maximaal Eenheden
Voerspanning (Vcc) 3.135 3.3 3.465 V
Energieverbruik - Dat is... - Dat is... 0.1 W
Operatiekasttemperatuur 0 - Dat is... 70 °C
Relatieve bruikvochtigheid 5 - Dat is... 85 %
Elektrische en mechanische apparatuur
Parameter Min. Type Maximaal Eenheden
Kenmerkende impedantie 90 100 110 Ω
Verspreidingsvertraging - Dat is... - Dat is... 4.5 ns/m
* Verspreidingsvertraging is uitsluitend ter referentie.
Selectiegids
De MCP1600-serie biedt een verscheidenheid aan lengtes en draadmeters om aan verschillende toepassingsbehoeften te voldoen:
Deelnummer Lange AWG Beschrijving
MCP1600-E003E26 3.0 m 26 3m, zwart, 26AWG
MCP1600-E00AE30 0.5 m 30 0.5m, zwart, 30AWG
MCP1600-E001E30 1.0 m 30 1m, zwart, 30AWG
MCP1600-E01AE30 1.5 m 30 1.5m, zwart, 30AWG
MCP1600-E002E30 2.0 m 30 2m, zwart, 30AWG
MCP1600-E02AE26 2.5 m 26 2.5m, zwart, 26AWG.
MCP1600-E004E26 4.0 m 26 4m, zwart, 26AWG
MCP1600-E005E26 5.0 m 26 5m, zwart, 26AWG
Opmerking: x = bereik (meter), y = draadbreedte (AWG).
Waarom de MCP1600-E003E26 kiezen?
✓ Kosteneffectief
Lagere kosten dan optische transceivers voor kort bereik.
✓ Energiezuinig
Het verbruikt < 0,1 W, vermindert de energie- en koelkosten van het datacenter.
✓ Ultra-lage latentie
Ideaal voor HPC, AI en financiële handelsomgevingen.
✓ Betrouwbaar en duurzaam
Strenge testen en een LSZH jas zorgen voor een lange levensduur.
✓ Plug-and-play
Warm aansluitbare QSFP28-connectoren met EEPROM voor eenvoudige integratie.
✓ Op normen gebaseerd
SFF-8665, SFF-8636, RoHS-conform voor brede interoperabiliteit.
Dienstverlening en ondersteuning
  • Garantie:1 jaar beperkte hardware garantie voor reparatie of vervanging van onderdelen (volgens het oorspronkelijke beleid van de fabrikant).
  • Technische ondersteuning:Ons ervaren team biedt technische ondersteuning voor en na de verkoop om een soepele implementatie te garanderen.
  • Wereldwijde levering:Wereldwijde verzending met betrouwbare logistieke partners.
  • Aanpassing:Aanpassingskabellengtes en EEPROM-programmering beschikbaar voor grote bestellingen (vraag).
Vaak gestelde vragen
V: Wat is de maximale afstand voor een passieve DAC-kabel?
De MCP1600-E003E26 is 3 meter en biedt optimale signaalintegriteit binnen dat bereik.
V: Is deze kabel compatibel met 100GbE-switches van andere leveranciers?
A: Ja, het is MSA-compatibel en werkt met de meeste standaard QSFP28-poorten.
V: Wat betekent "passief" voor deze kabel?
A: Passief betekent dat de kabel geen actieve elektronische componenten heeft (versterkers, retimer).het bieden van de laagst mogelijke latentie en stroomverbruik.
V: Wat is het verschil tussen 30 AWG en 26 AWG versies?
De 30 AWG-versie wordt gebruikt voor kortere kabels (tot 2 m), terwijl 26 AWG langer bereik (tot 5 m) ondersteunt.De MCP1600-E003E26 gebruikt 26 AWG voor betrouwbare 3-meter prestaties.
Voorzorgsmaatregelen
  • Buigradius:De minimale enkelvoudige buigradius is 5x de buitenste diameter van de kabel (ongeveer 47 mm voor 26 AWG); de repetitieve buigradius is 10x de buitenste diameter (ongeveer 94 mm).
  • Beheer van de aansluiting:Vermijd het trekken van de aansluitingshulp; gebruik de trektab om de aansluiting te ontkoppelen.
  • Werktemperatuur:Gebruik niet buiten het temperatuurbereik van 0°C tot 70°C.
  • ESD-voorzorgsmaatregelen:Voldoen aan de standaardprocedures voor de behandeling van ESD om schade aan gevoelige onderdelen te voorkomen.
Inleiding van het bedrijf
Hong Kong Starsurge Group Co., Limitedis een technologiegerichte leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.NICs, draadloze toegangspunten, controllers, kabels en aanverwante netwerkapparatuur.
Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen.Het bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.
Met een klantgerichte aanpak richt Starsurge zich op betrouwbare kwaliteit, responsive service en op maat gemaakte oplossingen die klanten helpen efficiënte, schaalbare en betrouwbare netwerkinfrastructuur te bouwen.
Checklijst van de koper
✅ Bevestig de vereiste kabellengte (3 m voor dit model).
✅ Verifieer of de switch/server QSFP28-interfaces ondersteunt.
✅ Controleer of de passieve DAC geschikt is voor uw afstand (aanbevolen ≤ 5 m).
✅ Zorg ervoor dat het temperatuurbereik aan uw omgeving voldoet.
✅ Bevestig de compatibiliteit van de leverancier (NVIDIA/Mellanox aanbevolen).
✅ Overweeg toekomstige schaalbaarheid en poortdichtheid.
