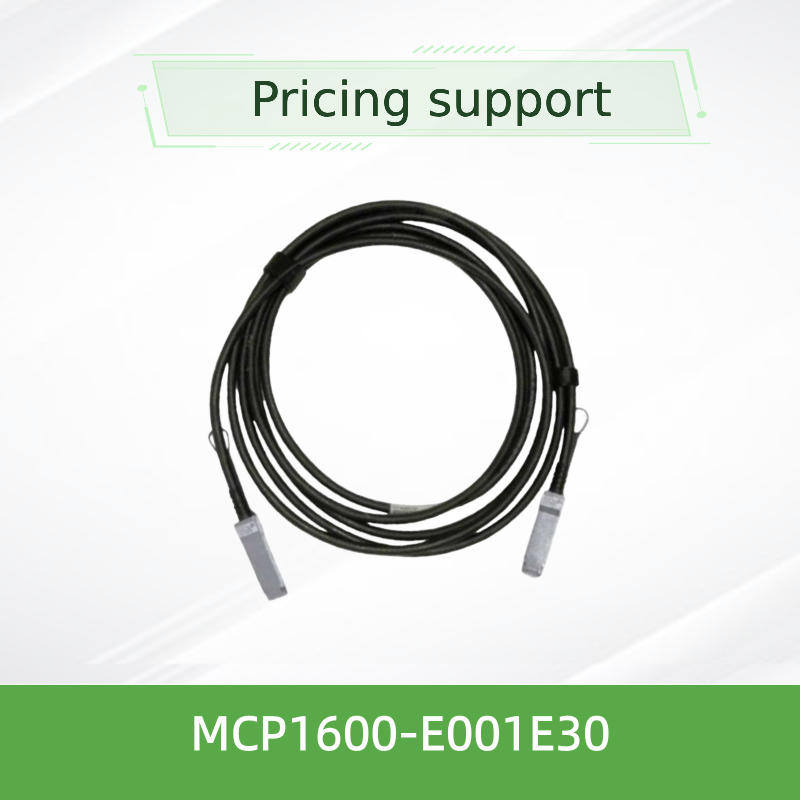

Mellanox MCP1600-E001E30 100Gb/s QSFP28 passieve DAC-kabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E001E30 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabel lengte: | 3 meter |
| Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | Mellanox QSFP28 DAC-kabel 100 Gb/s,1m passieve DAC-kabel EDR InfiniBand,30AWG Nvidia kabel met garantie |
||
Productomschrijving
Productoverzicht
De Mellanox MCP1600-E001E30 is een 100Gb/s QSFP28 passieve direct-attach koperkabel (DAC) ontworpen voor interconnecties met een hoge dichtheid en lage latentie.Het beschikt over vier hogesnelheidskoperen paren die werken met 25 Gb/s per rijstrookDeze 1-meter kabel maakt gebruik van 30 AWG gauge en wordt afgesloten met industriestandaard QSFP28 connectoren.
Volledig in overeenstemming met de SFF-8665- en SFF-8636-normen, waardoor naadloze interoperabiliteit met Mellanox-switches, adapters en andere QSFP28-geschikte systemen wordt gewaarborgd.De LSZH (Low Smoke Zero Halogen) jas en de naleving van RoHS maken het geschikt voor bedrijfs- en groene datacenterimplementaties.
Belangrijkste kenmerken
- 100 Gbit/s geaggregeerde gegevenssnelheid (4 × 25 Gbit/s)
- QSFP28-vormfactor, SFF-8665-conform
- Passief koper ∼ nul stroomverbruik voor signaalconditionering
- 3.3V enkelvoudige voedingsspanning (Vcc 3,135·3,465V)
- Operatiekasttemperatuur 0°C tot 70°C
- Bit Error Rate (BER) < 1E-15 met Mellanox-systemen
- Warm aansluitbaar, I2C-beheer via SFF-8636
- LSZH-jas, RoHS-conform, lood- en halogeenvrij PCB
- Strenge productietests voor out-of-box betrouwbaarheid
- 1 jaar beperkte hardware garantie
Technologie en signaalintegriteit
Mellanox passieve koperkabels maken gebruik van een precieze dubbeleasse koperconstructie met geoptimaliseerde impedantieregeling (100Ω nominaal) om signaalreflectie en crosstalk te minimaliseren.Elke rijbaan is afzonderlijk afgeschermd., en de totale kabel is bekleed met LSZH-materiaal om rook en giftige emissies bij brand te verminderen.
De MCP1600-serie wordt gekenmerkt door een verspreidingsvertraging (typisch 4,5 ns/m) en behoudt een uitstekende terugkeerverlies- en invoegverliesprestatie in het werkbereik van 0°C tot 70°C.Het geïntegreerde EEPROM slaat kabelattributen en productinformatie op, waardoor hostsystemen automatisch parameters kunnen configureren voor een optimale verbindingsprestatie.
Typische uitzendingen
- High-Performance Computing (HPC):Verbind InfiniBand EDR-switches met rekenknooppunten, opslagsystemen en GPU-clusters
- Datacentrum Leaf-Spine:Short reach top-of-rack (ToR) tot spine switch-interconnecten in 100G Ethernet-fabrieken
- Enterprise Core Networking:Betrouwbare backbone-links binnen of tussen aangrenzende racks in bedrijfsdatacenters
- Test- en ontwikkelingslaboratoria:Kosteneffectieve, laagvermogen verbindingen voor prototyping en prestatievalidatie
Verenigbaarheid
De MCP1600-E001E30 is compatibel met alle QSFP28/100G-poorten die voldoen aan de SFF-8665- en SFF-8636-normen.en BlueField® DPU'sHet werkt ook met switches en servers van derden die zijn uitgerust met QSFP28-kooien, op voorwaarde dat de host passieve koper-DAC's ondersteunt.
Specificaties
| Parameter | Min. | Typisch | Maximaal | Eenheid |
|---|---|---|---|---|
| Voerspanning (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Gegevensinvoerspanning | -Nee.3 | — | 3.6 | V |
| Inlaatspanning van de bediening | -Nee.3 | — | 3.6 | V |
| Energieverbruik | — | — | 0.1 | W |
| Operatiekasttemperatuur | 0 | — | 70 | °C |
| Bergingstemperatuur | -40 | — | 85 | °C |
| Relatieve bruikvochtigheid | 5 | — | 85 | % |
| Kenmerkende impedantie | 90 | 100 | 110 | Ω |
| Verspreidingsvertraging (informatief) | — | 4.5 | — | ns/m |
Kabelbreedte:30 AWG
Kabellengte:1 m (± 25 mm)
Buitendeurs:7.1 ± 0,35 mm
Minimale bochtradius (eenvoudig):35.5 mm
Minimale bochtradius (herhaalbaar/assemblage):71 mm
Kabellengte:1 m (± 25 mm)
Buitendeurs:7.1 ± 0,35 mm
Minimale bochtradius (eenvoudig):35.5 mm
Minimale bochtradius (herhaalbaar/assemblage):71 mm
Opmerking: Alle specificaties zijn gebaseerd op Mellanox-datasheet MCP1600-E0xxEyy.
Selectiegids (serie MCP1600)
| Deelnummer | Lange | AWG | Jacket | Beschrijving |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 (dit model) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
* Alle kabels zijn RoHS-compatibel, met LF/HF PCB en LSZH jack.
Voordelen
- Kostenefficiënt:Passief ontwerp elimineert optische transceivers, waardoor de totale interconnectiekosten worden verlaagd
- Ultra-laag vermogen:< 0,1 W per verbinding, ideaal voor energiegevoelige datacenters
- Nul vertragingstraf:Directe koperen pad vermijdt retiming of signaal conversie vertragingen
- Betrouwbare signaalintegriteit:Beschermde paren en nauwkeurige impedantieregeling zorgen voor BER < 1E-15
- Gemakkelijk in te zetten:Warm aansluitbaar, vooraf getest en automatisch herkend door gastheersystemen
- Milieuverantwoordelijkheid:LSZH, RoHS en halogeenvrije materialen ondersteunen groene IT-initiatieven
Vaak gestelde vragen (FAQ)
V: Wat is de maximale gegevenssnelheid van MCP1600-E001E30?
A: 100 Gbit/s (4 lanes × 25 Gbit/s) ‡ geschikt voor EDR InfiniBand en 100 G Ethernet.
V: Is deze kabel compatibel met niet-Mellanox-switches?
A: Ja, elke QSFP28-poort die voldoet aan SFF-8665 en SFF-8636 kan deze passieve DAC gebruiken.
V: Wat is het werktemperatuurbereik?
A: Temperatuur 0°C tot 70°C; opslag van -40°C tot 85°C.
V: Heeft deze kabel een externe stroomvoorziening nodig?
A: Nee, het is passief en trekt alleen Vcc voor de EEPROM (< 0,1 W).
V: Wat is de minimale bochtradius?
A: Eenvoudige buiging: 35,5 mm; repetitieve/assemblagebuiging: 71 mm (10 × buitendiagram).
Voorzorgsmaatregelen
- Buig de kabel niet verder dan de gespecificeerde minimale buigradius, vooral niet in de buurt van de aansluiting (assemblagebuig)
- Vermijd tijdens de installatie het kabel trekken of druk uitoefenen; gebruik een geschikt kabelbeheer
- Zorg ervoor dat de hostpoort QSFP28-compatibel is en passieve koper-DAC's ondersteunt
- Bewaren in een droge, temperatuurgecontroleerde omgeving tussen -40°C en 85°C
- Controleer de aansluitingen voor vuil of beschadiging alvorens ze te plaatsen; gebruik indien nodig goedgekeurde reinigingsmiddelen
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitches, NIC's, draadloze toegangspunten, controllers, kabels en aanverwante netwerkapparatuur.
Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge industrieën zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen.Het bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.
Belangrijkste feiten
Product:Mellanox MCP1600-E001E30
Type:Passive DAC, QSFP28
Gegevensvermogen:100 Gb/s (4×25G)
Lange:1 m (30 AWG)
Naleving:SFF-8665, SFF-8636
Jacket:LSZH, RoHS
Garantie:1 jaar beperkt
Type:Passive DAC, QSFP28
Gegevensvermogen:100 Gb/s (4×25G)
Lange:1 m (30 AWG)
Naleving:SFF-8665, SFF-8636
Jacket:LSZH, RoHS
Garantie:1 jaar beperkt
Compatibiliteitsmatrix
- Mellanox QuantumTM / SpectrumTM-switches
- Mellanox ConnectX®-5 / -6 adapters
- BlueField® DPU-platformen
- De in punt 3.4.1 vermelde gegevens zijn van toepassing op de in punt 3.4.2 bedoelde apparatuur.
- InfiniBand EDR / 100G Ethernet
Checklijst van de koper
- ✓ Bevestig de vereiste lengte (1m, 30AWG)
- ✓ Controleer of de hostpoort passief koper DAC ondersteunt
- ✓ Controleer het werktemperatuurbereik (0°70°C)
- ✓ Zorg ervoor dat de LSZH-jas geschikt is voor uw omgeving
- ✓ Verzoek RMA-beleid en voorraadbeschikbaarheid
