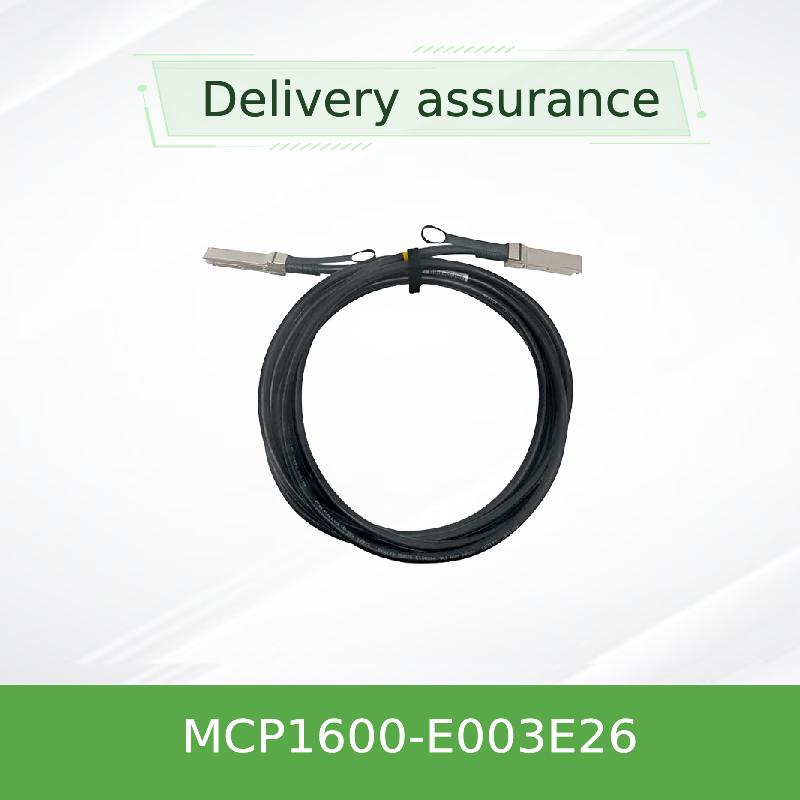

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passieve DAC-kabel – 3m, 26AWG, EDR InfiniBand
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabel lengte: | 3 meter |
| Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | Mellanox QSFP28 DAC-kabel 3m,100Gb/s InfiniBand passieve kabel,26AWG EDR netwerkkabel |
||
Productomschrijving
Mellanox MCP1600-E003E26 100Gb/s QSFP28 passieve DAC-kabel
3m passieve koperkabel • 26 AWG • EDR InfiniBand • 100Gbps
Betrouwbare, kosteneffectieve korteafstandsverbinding voor 100 Gb/s EDR InfiniBand- en Ethernet-toepassingen.en robuuste signaalintegriteit voor datacenters en high-performance computing-omgevingen.
Productoverzicht
De Mellanox MCP1600-E003E26 is een 100Gb/s QSFP28 passieve direct-attach koper (DAC) kabel ontworpen voor high-density, low-latency interconnects.Het beschikt over vier hogesnelheidskoperen paren die werken met 25 Gb/s per rijstrookDeze 3-meter kabel maakt gebruik van 26 AWG-gauge en is afgesloten met industriestandaard QSFP28-connectoren. Het is volledig in overeenstemming met SFF-8665 en SFF-8636,het garanderen van naadloze interoperabiliteit met Mellanox-switchesDe LSZH (Low Smoke Zero Halogen) jas en de RoHS-naleving maken het geschikt voor bedrijfs- en groene datacenterimplementaties.
Belangrijkste kenmerken
- 100 Gbit/s geaggregeerde gegevenssnelheid (4 × 25 Gbit/s)
- QSFP28-vormfactor, SFF-8665-conform
- Passief koper - nul stroomverbruik voor signaalconditionering
- 3.3V enkelvoudige voedingsspanning (Vcc 3,135-3,465V)
- Operatiekasttemperatuur 0°C tot 70°C
- Bit Error Rate (BER) < 1E-15 met Mellanox-systemen
- Warm aansluitbaar, I2C-beheer via SFF-8636
- LSZH-jas, RoHS-conform, lood- en halogeenvrij PCB
- Strenge productietests voor out-of-box betrouwbaarheid
- 1 jaar beperkte hardware garantie
Technologie en signaalintegriteit
Mellanox passieve koperkabels maken gebruik van een precieze dubbeleasse koperconstructie met geoptimaliseerde impedantieregeling (100Ω nominaal) om signaalreflectie en crosstalk te minimaliseren.Elke rijbaan is afzonderlijk afgeschermd.De MCP1600-serie wordt gekenmerkt door de verspreidingsvertraging (4.5 ns/m typisch) en behoudt een uitstekend rendement van terugkeerverlies en inbrengverlies in het werkbereik van 0-70 °CHet geïntegreerde EEPROM slaat kabelattributen en productinformatie op, waardoor gastsystemen automatisch parameters kunnen configureren voor een optimale verbindingsprestatie.
Typische uitzendingen
- High-Performance Computing (HPC):Verbind InfiniBand EDR-switches met rekenknooppunten, opslagsystemen en GPU-clusters.
- Datacentrum Leaf-Spine:Short reach top-of-rack (ToR) naar spine switch interconnects in 100G Ethernet-fabrieken.
- Enterprise Core Networking:Betrouwbare backbone-links binnen of tussen aangrenzende racks in bedrijfsdatacenters.
- Test- en ontwikkelingslaboratoria:Kosteneffectieve, laagvermogen verbindingen voor prototyping en prestatievalidatie.
Verenigbaarheid
De MCP1600-E003E26 is compatibel met alle QSFP28/100G-poorten die voldoen aan de SFF-8665- en SFF-8636-normen.en BlueField® DPU'sHet werkt ook met switches en servers van derden die zijn uitgerust met QSFP28 kooien, mits de host passieve koperen DAC's ondersteunt.Mellanox beveelt het gebruik van deze kabel aan in Mellanox end-to-end systemen..
Specificaties
| Parameter | Min. | Typisch | Maximaal | Eenheid |
|---|---|---|---|---|
| Voerspanning (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Gegevensinvoerspanning | -Nee.3 | - Dat is... | 3.6 | V |
| Inlaatspanning van de bediening | -Nee.3 | - Dat is... | 3.6 | V |
| Energieverbruik | - Dat is... | - Dat is... | 0.1 | W |
| Operatiekasttemperatuur | 0 | - Dat is... | 70 | °C |
| Bergingstemperatuur | -40 | - Dat is... | 85 | °C |
| Relatieve bruikvochtigheid | 5 | - Dat is... | 85 | % |
| Kenmerkende impedantie | 90 | 100 | 110 | Ω |
| Verspreidingsvertraging (informatief) | - Dat is... | 4.5 | - Dat is... | ns/m |
Kabelbreedte:26 AWG
Kabellengte:3 m (± 50 mm)
Buitendeurs:9.4 ± 0,4 mm
Minimale bochtradius (eenvoudig):47 mm
Minimale bochtradius (herhaalbaar/assemblage):94 mm
Opmerking: Alle specificaties zijn gebaseerd op Mellanox-datasheet MCP1600-E0xxEyy.
Selectiegids (serie MCP1600)
| Deelnummer | Lange | AWG | Jacket | Beschrijving |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 (dit model) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | Zwart, EDR, 100 Gb/s QSFP28 |
* Alle kabels zijn RoHS-compatibel, met LF/HF PCB en LSZH jack.
Voordelen
- Kostenefficiënt:Het passieve ontwerp elimineert optische transceivers, waardoor de totale interconnectiekosten worden verlaagd.
- Ultra-laag vermogen:< 0,1 W per verbinding, ideaal voor energiegevoelige datacenters.
- Nul vertragingstraf:Direct koperen pad voorkomt retiming of signaal conversie vertragingen.
- Betrouwbare signaalintegriteit:Beschermde paren en nauwkeurige impedantieregeling zorgen voor BER < 1E-15.
- Gemakkelijk in te zetten:Warm aansluitbaar, vooraf getest en automatisch herkend door gastheersystemen.
- Milieuverantwoordelijkheid:LSZH, RoHS en halogeenvrije materialen ondersteunen groene IT-initiatieven.
Dienstverlening en ondersteuning
Hong Kong Starsurge Group biedt uitgebreide pre- en naverkoopsteun voor Mellanox DAC-kabels.
- Technisch advies:Verificatie van de compatibiliteit, afmeting van de kabellengte/diameter en advisering voor de inzet.
- Globale logistiek:Snelle, gecontroleerde levering naar meer dan 60 landen met veilige verpakking.
- Garantie:1 jaar beperkte hardware garantie voor reparatie of vervanging van onderdelen.
- RMA-ondersteuning:Een gestroomlijnd retourproces voor defecte eenheden.
Vaak gestelde vragen (FAQ)
V: Wat is de maximale gegevenssnelheid van MCP1600-E003E26?
A: 100 Gbit/s (4 lanes × 25 Gbit/s) - geschikt voor EDR InfiniBand en 100 G Ethernet.
V: Is deze kabel compatibel met niet-Mellanox-switches?
A: Ja, elke QSFP28-poort die voldoet aan SFF-8665 en SFF-8636 kan deze passieve DAC gebruiken.
V: Wat is het werktemperatuurbereik?
A: Temperatuur 0°C tot 70°C; opslag van -40°C tot 85°C.
V: Heeft deze kabel een externe stroomvoorziening nodig?
A: Nee, het is passief en trekt alleen Vcc voor de EEPROM (< 0,1 W).
V: Wat is de minimale bochtradius?
A: Eenvoudige buiging: 47 mm; repetitieve/assemblagebuiging: 94 mm (10 × buitendiagram).
Voorzorgsmaatregelen
- Buig de kabel niet verder dan de voorgeschreven minimale buigradius, vooral niet in de buurt van de aansluiting (assemblagebuig).
- Vermijd tijdens de installatie de kabel te trekken of te belasten; gebruik een geschikt beheer van de kabel.
- Zorg ervoor dat de hostpoort QSFP28-compatibel is en passieve koperen DAC's ondersteunt.
- Bewaren in een droge, temperatuurgecontroleerde omgeving tussen -40°C en 85°C.
- Controleer verbindingen voor vuil of beschadiging voordat ze worden ingebracht; gebruik indien nodig goedgekeurde reinigingsmiddelen.
Over Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen.het bedrijf bedient klanten wereldwijd met producten, waaronder netwerkswitchesStarsurge ondersteunt industrieën zoals overheid, gezondheidszorg, telecommunicatie en telecommunicatie.VervaardigingHet bedrijf biedt ook IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering.Met een klantgerichte aanpakStarsurge richt zich op betrouwbare kwaliteit, responsive service en op maat gemaakte oplossingen die klanten helpen efficiënte, schaalbare en betrouwbare netwerkinfrastructuur te bouwen.
Belangrijkste feiten
- Product:Mellanox MCP1600-E003E26
- Type:Passive DAC, QSFP28
- Gegevensvermogen:100 Gb/s (4×25G)
- Lange:3 m (26 AWG)
- Naleving:SFF-8665, SFF-8636
- Jacket:LSZH, RoHS
- Garantie:1 jaar beperkt
Compatibiliteitsmatrix
- Mellanox QuantumTM / SpectrumTM-switches
- Mellanox ConnectX®-5 / -6 adapters
- BlueField® DPU-platformen
- De in punt 3.4.1 vermelde gegevens zijn van toepassing op de in punt 3.4.2 bedoelde apparatuur.
- InfiniBand EDR / 100G Ethernet
Checklijst van de koper
- ✓ Bevestig de vereiste lengte (3m, 26AWG)
- ✓ Controleer of de hostpoort passief koper DAC ondersteunt
- ✓ Controleer het werktemperatuurbereik (0-70°C)
- ✓ Zorg ervoor dat de LSZH-jas geschikt is voor uw omgeving
- ✓ Verzoek RMA-beleid en voorraadbeschikbaarheid
