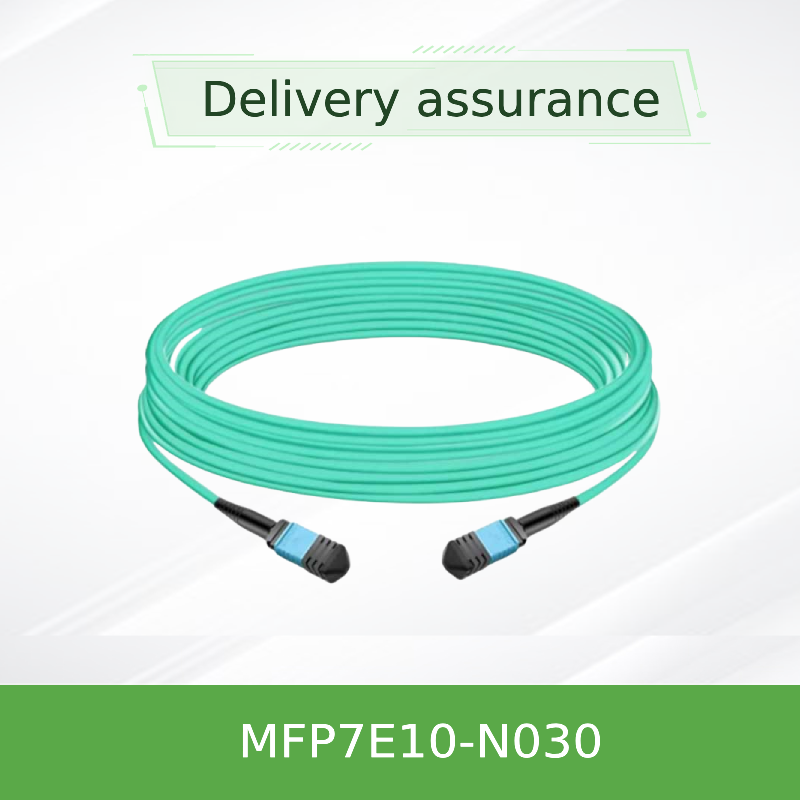

NVIDIA MFP7E10-N030 30 meter Multimode MPO-12/APC Glasvezelkabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E10-N030 (980-9I557-00N030) |
| Document: | MFP7E10-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Model: | MFP7E10-N030 | Lengte: | 30 M |
|---|---|---|---|
| Vezeltype: | Multimode OM4 | Connectoren: | MPO-12/APC (vrouwelijk) |
| Invoegverlies: | ≤ 0,362 dB | Retourverlies: | ≥ 35 dB |
| Markeren: | NVIDIA multimode MPO-12 glasvezelkabel,30 meter MPO-12 APC glasvezelkabel,NVIDIA 30 meter multimode glasvezelkabel |
||
Productomschrijving
NVIDIA MFP7E10-N030 30 meter Multimode MPO-12/APC Glasvezelkabel
NVIDIA MFP7E10-N030 — 30 meter MPO-12/APC naar MPO-12/APC multimode glasvezelkabel, Type-B crossover, OM4 (50/125 μm). Ontworpen voor 400G/800G InfiniBand en Ethernet verbindingen tussen twin-port OSFP, single-port OSFP en QSFP112 transceivers. Lage insertieverlies, LSZH/OFNR mantel, ondersteunt tot 50m bereik met patchpanelen.
Productoverzicht
De NVIDIA MFP7E10-Nxxx serie passieve optische kabel is ontworpen voor datacenter interconnecties met hoge dichtheid. De MFP7E10-N030 (30m) gebruikt 8 actieve vezels binnen een 12-vezels MPO‑12/APC connector, met 4 vezels als sterktecomponenten. De 8‑graden gepolijste (APC) hoek minimaliseert terugkaatsingen, wat de signaalintegriteit voor snelle protocollen waarborgt.
Deze kabel is een Type-B crossover assemblage, waarbij zendkanaal 1 aan het ene uiteinde wordt uitgelijnd met ontvangstkanaal 12 aan het tegenovergestelde uiteinde—cruciaal voor directe transceiverkoppeling zonder extra polariteitsbeheer. Het ondersteunt zowel InfiniBand (NDR) als Ethernet (400GbE/800GbE) omgevingen.
Belangrijkste Kenmerken
Optisch & Fysiek
- 50/125 μm OM4 multimode glasvezel (lengte >30 m)
- MPO‑12/APC vrouwelijke connectoren, groene behuizing
- 8 actieve vezels / 4 inactieve (sterktecomponenten)
- Type-B crossover polariteit
- Aqua LSZH / OFNR mantel, 3.0 ±0.2 mm diameter
Prestaties & Conformiteit
- Insertieverlies ≤ 0.35 + 0.0004 * L (dB) ; voor 30m: ≤ 0.362 dB
- Returverlies ≥ 35 dB
- Minimale buigradius: 30 mm (overal op de kabel)
- Bedrijfstemperatuur: 0 °C tot 70 °C
- Telcordia GR‑1435, IEC 61754‑7, ANSI/TIA‑604‑5
Technologie
De APC (Angled Physical Contact) eindvlak met een 8‑graden polijsting is cruciaal voor snelle optische verbindingen: het weerkaatst interne terugkaatsingen weg van de transceiverlaser, waardoor signaalvervorming en bitfouten worden verminderd. De kabel is passief en bevat geen actieve elektronica, wat zorgt voor lage latentie en hoge betrouwbaarheid. De MPO‑12 uitlijnpennen (in de transceiver) passen op de uitlijngaten in de kabelconnector voor nauwkeurige optische koppeling.
NVIDIA specificeert de MFP7E10‑Nxxx voor verbindingen die tot twee optische patchpanelen bevatten (totaal 4 connectorverbindingen) met behoud van het maximale bereik van 50 meter.
Typische Implementaties
- Switch‑naar‑Switch: Koppelen van twin‑port OSFP 800G switches in spine‑leaf architecturen.
- Switch‑naar‑Adapter: Verbinding van OSFP switches met ConnectX‑7 of BlueField‑3 DPUs met behulp van OSFP of QSFP112 transceivers.
- 400G/800G breakout: Gebruikt met twin‑port OSFP transceivers (bijv. MMA4Z00‑NS) ter ondersteuning van twee 4‑kanaals 400G verbindingen.
- AI en HPC clusters die lage latentie, hoge bandbreedte GPU‑naar‑GPU connectiviteit vereisen.
Compatibiliteit
De MFP7E10‑N030 is compatibel met NVIDIA transceivers, waaronder:
- Twin‑port OSFP: MMA4Z00‑NS (800G DR8) voor InfiniBand/Ethernet switches
- Single‑port OSFP: MMA4Z00‑NS400 (400G) voor ConnectX‑7 adapters
- QSFP112: MMA1Z00‑NS400 (400G) voor BlueField‑3 DPUs
- Ondersteunt ook 400GbE/NDR InfiniBand en NVLink protocollen.
Belangrijk: MPO‑12/APC connectoren zijn niet compatibel met MPO‑12/UPC (blauwe behuizing) connectoren. Niet mengen met 100G/200G transceivers die UPC polijsting gebruiken.
Specificaties
| Parameter | Waarde |
|---|---|
| Model | MFP7E10‑N030 |
| Lengte | 30 m (tolerantie: +2% * L / -0) |
| Vezeltype | Multimode OM4 (50/125 μm) voor lengte >30 m ; OM3 voor ≤30 m |
| Connectortype | MPO‑12/APC vrouwelijk naar MPO‑12/APC vrouwelijk, groene behuizing |
| Actieve vezels | 8 (4 Tx, 4 Rx) |
| Polariteit | Type‑B crossover |
| Insertieverlies (max) | ≤ 0.35 + 0.0004 * L (dB) → 0.362 dB @ 30m |
| Returverlies (min) | ≥ 35 dB |
| Kabeldiameter | 3.0 ± 0.2 mm |
| Min buigradius | 30 mm (overal op de kabel) |
| Mantel | Aqua, LSZH / OFNR |
| Bedrijfstemperatuur | 0 °C tot 70 °C |
| Opslagtemperatuur | ‑40 °C tot 85 °C |
| Vochtigheid (niet‑condenserend) | 10% – 85% RV |
| Standaarden | GR‑1435, IEC 61754‑7, ANSI/TIA‑604‑5 |
Selectiegids
| Bestelnummer | Beschrijving | Lengte |
|---|---|---|
| MFP7E10‑N003 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 3 m |
| MFP7E10‑N005 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 5 m |
| MFP7E10‑N007 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 7 m |
| MFP7E10‑N010 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 10 m |
| MFP7E10‑N015 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 15 m |
| MFP7E10‑N020 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 20 m |
| MFP7E10‑N025 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 25 m |
| MFP7E10‑N030 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 30 m |
| MFP7E10‑N035 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 35 m |
| MFP7E10‑N040 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 40 m |
| MFP7E10‑N050 | NVIDIA passieve glasvezelkabel, MMF, MPO12 APC naar MPO12 APC | 50 m |
Voordelen
- Lage verliezen & hoge returverlies: Zorgt voor schone optische signalen voor 400G/800G PAM4 modulatie.
- APC polijsting: Minimaliseert reflecties, cruciaal voor NDR InfiniBand en 800G Ethernet.
- Type‑B crossover: Vereenvoudigt directe transceiverkoppeling; geen behoefte aan polariteitsomkeeradapters.
- LSZH/OFNR mantel: Lage rook en vlamvertragend, geschikt voor plenum en riser ruimtes.
- NVIDIA gekwalificeerd: Getest en aanbevolen voor ConnectX‑7, BlueField‑3 en Spectrum switch families.
Service & Ondersteuning
Hong Kong Starsurge Group biedt wereldwijde levering, meertalige ondersteuning en technische expertise voor NVIDIA netwerkoplossingen. Ons team assisteert bij implementatieplanning, compatibiliteitsvalidatie en ondersteuning na verkoop. Neem contact op met ons verkoopteam voor volumeprijzen en aanvragen voor aangepaste lengtes.
Veelgestelde Vragen
Is deze kabel compatibel met QSFP112 transceivers?
Ja, wanneer gebruikt met de juiste NVIDIA QSFP112 400G transceiver (bijv. MMA1Z00‑NS400) aan de adapterzijde.
Kan ik dit gebruiken met MPO‑12/UPC connectoren?
Nee. MPO‑12/APC (groene behuizing) is mechanisch of optisch niet compatibel met MPO‑12/UPC (blauwe behuizing). Gebruik ervan samen kan de connector eindvlakken beschadigen.
Wat is het maximale bereik voor een 30m kabel?
De kabel zelf is 30m, maar de totale verbinding kan tot 50m ondersteunen bij het meerekenen van twee patchpanelen (4 connectorverbindingen) met een juiste verliesbudgettering.
Is de kabel ESD gevoelig?
Nee, de kabel heeft geen geleidende onderdelen. Standaard ESD voorzorgsmaatregelen zijn echter van toepassing bij het hanteren van transceivers.
Handelingsvoorschriften
- Houd stofkappen op connectoren tot installatie om besmetting te voorkomen.
- Reinig zowel de kabel- als de transceiverconnectoren met een optische connectorreiniger voor het koppelen.
- Vermijd het buigen van de kabel onder de 30 mm buigradius.
- Niet blootstellen aan vloeistoffen of buiten het gespecificeerde temperatuurbereik gebruiken.
- Opslaan tussen ‑40 °C en 85 °C wanneer niet in gebruik.
Bedrijfsinformatie
Hong Kong Starsurge Group Co., Limited is een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. Opgericht in 2008, bedienen we klanten wereldwijd met producten zoals netwerkswitches, NIC's, draadloze toegangspunten, controllers, kabels en gerelateerde netwerkapparatuur.
Ondersteund door een ervaren verkoop- en technisch team, ondersteunt Starsurge sectoren zoals overheid, gezondheidszorg, productie, onderwijs, financiën en ondernemingen. We bieden IoT-oplossingen, netwerkbeheersystemen, aangepaste softwareontwikkeling, meertalige ondersteuning en wereldwijde levering. Met een klantgerichte aanpak richten we ons op betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen die klanten helpen bij het bouwen van efficiënte, schaalbare en betrouwbare netwerkinfrastructuur.
Belangrijkste feiten in één oogopslag
Connector & Polariteit: MPO‑12/APC vrouwelijk, Type‑B crossover, groene behuizing
Vezel & Lengte: Multimode OM4, 30 m (98 ft), 8 actieve vezels
Optische Prestaties: IL ≤ 0.362 dB, RL ≥ 35 dB
Conformiteit: GR‑1435, IEC 61754‑7, OFNR/LSZH
Compatibiliteitsmatrix
| Transceiver / Apparaat | Poorttype | Compatibel |
|---|---|---|
| NVIDIA MMA4Z00‑NS (800G DR8) | Twin‑port OSFP | Ja |
| NVIDIA MMA4Z00‑NS400 (400G) | OSFP (enkele poort) | Ja |
| NVIDIA MMA1Z00‑NS400 (400G) | QSFP112 | Ja |
| ConnectX‑7 / BlueField‑3 | OSFP / QSFP112 | Ja |
| MPO‑12/UPC transceivers (100G/200G) | MPO‑12/UPC | Nee (andere polijsting) |
Koperschecklist
- Bevestig transceiver poorttype: OSFP, twin‑port OSFP, of QSFP112
- Verifieer connector polijsting: MPO‑12/APC (groene behuizing) vs. UPC (blauwe behuizing)
- Controleer de vereiste kabellengte — MFP7E10‑N030 is 30 meter
- Zorg voor vezeltype: multimode OM4 voor lengtes >30m, OM3 voor korter
- Plan voor kabelbeheer: 30 mm minimale buigradius
- Overweeg patchpaneel insertieverlies indien gebruikt in lange verbindingen
