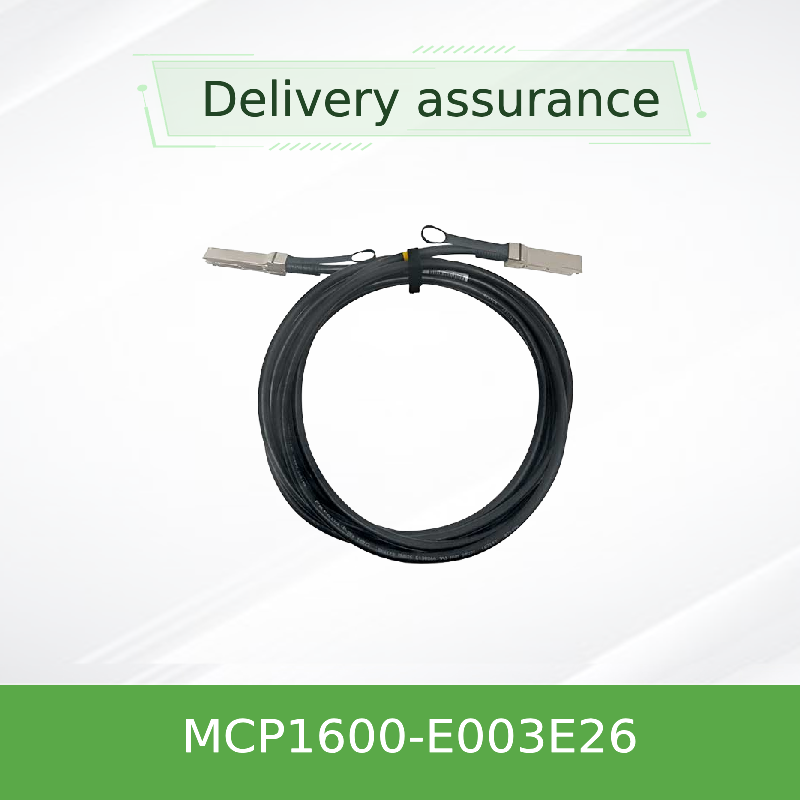

Mellanox MCP1600-E003E26 100Gb/s QSFP28 passieve koperen DAC-kabel
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MCP1600-E003E26 |
| Document: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | NIEUW EN ORIGINEEL | Technologie: | Infiniband |
| Type: | Mellanox AOC -kabel | Kabel lengte: | 3 meter |
| Naam: | Mellanox DAC Kabel MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Netwerk | Trefwoord: | Mellanox DAC -kabel |
| Markeren: | Mellanox QSFP28 DAC-kabel 100 Gb/s,3m passieve koperkabel EDR InfiniBand,LSZH Mellanox kabel 26 AWG |
||
Productomschrijving
Mellanox MCP1600-E003E26 100Gb/s QSFP28 passieve koperen DAC-kabel
Hoogwaardige EDR InfiniBand-interconnect voor datacenterverbindingen op korte afstand. Laag vermogen, LSZH-jack, hot-pluggable en volledig compatibel met SFF-8665 / SFF-8636.
Productoverzicht
DeMellanox MCP1600-E003E26is een 100 Gb/s QSFP28 direct-attach koperen (DAC) kabel ontworpen voor InfiniBand EDR- en 100G Ethernet-toepassingen. Het integreert vier hogesnelheidskoperparen met een snelheid van 25 Gb/s per baan en levert een totale bandbreedte van 100 Gb/s over een verbinding van 3 meter. Deze passieve koperoplossing biedt een kosteneffectief, energie-efficiënt alternatief voor glasvezel voor verbindingen over korte afstanden in top-of-rack- en aangrenzende rack-implementaties.
Elke QSFP28-poort bevat een EEPROM die productidentificatie- en configuratiegegevens opslaat, leesbaar door het hostsysteem via de I²C-beheerinterface (compatibel met SFF-8636). De kabel is gemaakt met eenLSZH (rookarm, nul-halogeen)mantel- en halogeenvrije PCB, die voldoet aan de RoHS- en milieunormen voor moderne datacenters.
Belangrijkste kenmerken en technologie
- Totale datasnelheid van 100 Gb/s- 4 rijstroken x 25Gb/s NRZ
- Passief koperontwerp- nul actief energieverbruik (max. 0,1 W)
- Hot-pluggable QSFP28- SFF-8665-compatibele vormfactor
- Enkele voeding van 3,3 V- spanningsbereik 3,135V tot 3,465V
- Superieure signaalintegriteit- karakteristieke impedantie 100Ω ±10%
- Lage latentie- voortplantingsvertraging 4,5 ns/m (informatief)
- Robuuste kabel- 26 AWG, 9,4 mm diameter, buigradius: 47 mm (enkel) / 94 mm (repetitief)
- I²C-beheer- SFF-8636-compatibele, digitale diagnostiek
- Bedrijfstemperatuur0°C tot 70°C (geval)
- Opslagtemperatuur-40°C tot 85°C
- RoHS/REACH-compatibel- Halogeenvrije printplaat, LF/HF
- Bitfoutpercentage< 1E-15 (met Mellanox-systemen)
- Lengte tolerantie±50 mm (voor 3m-variant)
- Zwart LSZH-jack- weinig rook, geen halogeen
Typische implementaties
- InfiniBand EDR-stoffen- ruggengraat-architecturen in HPC-clusters
- 100G Ethernet TOR-verbindingen- switch-naar-server en switch-naar-switch
- Datacenter top-of-rack (ToR)bekabeling binnen racks (tot 3m)
- Opslagsystemen- NVMe-over-Fabrics, all-flash-arrays
- Krachtige rekenkracht- GPU-clusters, AI-trainingspods
Verenigbaarheid
De MCP1600-E003E26 is volledig compatibel met Mellanox/NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 adapters, Spectrum- en Quantum-switches, evenals QSFP28-poorten op switches van derden die voldoen aan de SFF-8665- en SFF-8636-specificaties. Interoperabiliteit is geverifieerd met grote switchleveranciers (Cisco, Arista, Juniper) in 100G-SR4 / CR4-modi.
Bevestigde platforms:Mellanox SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; generieke QSFP28 100G-poorten.
Specificaties
| Parameter | Min | Typisch | Max | Eenheid |
|---|---|---|---|---|
| Voedingsspanning (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Stroomverbruik | -- | 0,1 | 0,1 | W |
| Temperatuur van de operationele behuizing | 0 | -- | 70 | °C |
| Opslagtemperatuur | -40 | -- | 85 | °C |
| Relatieve vochtigheid tijdens gebruik | 5 | -- | 85 | % |
| Karakteristieke impedantie | 90 | 100 | 110 | Ω |
| Vertraging bij voortplanting (informatief) | -- | 4.5 | -- | ns/m |
| Datasnelheid per baan | -- | 25 | -- | GB/sec |
| Geaggregeerde datasnelheid | -- | 100 | -- | GB/sec |
Fysieke specificaties
| Kabeldikte (AWG) | 26 AWG |
| Lengte | 3 m (tolerantie ±50 mm) |
| Buitendiameter | 9,4 ± 0,4 mm |
| Minimale buigradius (enkel) | 47 mm |
| Minimale buigradius (repetitief) | 94 mm |
| Materiaal jas | LSZH (rookarm, nul-halogeen) |
| Connectortype | QSFP28 (SFF-8665) |
Selectiegids
| Onderdeelnummer | Lengte | AWG | Beschrijving |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | Zwart, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Zwart, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1,5 m | 30 | Zwart, 30 AWG, LSZH |
| MCP1600-E002E30 | 2m | 30 | Zwart, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2,5 m | 26 | Zwart, 26 AWG, LSZH |
| MCP1600-E003E26 | 3m | 26 | Zwart, 26 AWG, LSZH (dit product) |
| MCP1600-E004E26 | 4m | 26 | Zwart, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Zwart, 26 AWG, LSZH |
Alle kabels zijn 100Gb/s QSFP28, passief koper, EDR InfiniBand. Lengtetolerantie ±25 mm (0,5~1,5 m) / ±50 mm (≥2 m).
Voordelen
- Kosteneffectief- passief koper elimineert de kosten van optische transceivers
- Ultralaag vermogen- 0,1 W max versus 2-3 W voor actieve optische kabels
- Betrouwbaar- uitvoerig getest op out-of-box-prestaties
- Flexibele inzet- Hot-pluggable, buigtolerant
- Milieuvriendelijk- LSZH-jas, voldoet aan RoHS
- Achterwaarts compatibel- werkt met 40Gb/s QSFP+ met geschikte adapter
Service en ondersteuning
- 1 jaar beperkte hardwaregarantie- dekt reparatie of vervanging (Mellanox)
- Wereldwijde levering- Hong Kong Starsurge biedt wereldwijde verzending
- Technische ondersteuning- technische assistentie vóór en na de verkoop
- Aangepaste lengte- neem contact op met de verkoopafdeling voor niet-standaard lengtes (MOQ kan van toepassing zijn)
- Offerteaanvraag en bulkprijzen- prijzen op maat voor volumebestellingen
Veelgestelde vragen
Wat is de maximale gegevenssnelheid van MCP1600-E003E26?
Het ondersteunt 100Gb/s aggregaat (4 rijstroken x 25Gb/s) voor InfiniBand EDR en 100G Ethernet.
Is deze kabel actief of passief?
Passief koper - geen externe voeding, maximaal energieverbruik van 0,1 W.
Wat is het bedrijfstemperatuurbereik?
Temperatuur behuizing 0°C tot 70°C; opslag -40°C tot 85°C.
Is het compatibel met niet-Mellanox-schakelaars?
Ja, het werkt met standaard QSFP28-poorten die SFF-8665 en SFF-8636 volgen.
Wat betekent het achtervoegsel 'E26'?
E26 staat voor 26 AWG-draaddikte en 3 m lengte (zie selectiegids).
Voorzorgsmaatregelen
- Overschrijd de minimale buigradius (47 mm enkele bocht, 94 mm herhaald) niet om prestatieverlies te voorkomen.
- Zorg voor een goede ESD-behandeling tijdens de installatie.
- Alleen gebruiken met hosts die 3,3V Vcc ondersteunen en voldoen aan QSFP28 MSA.
- Voor lengtes >3m, overweeg actieve optische of 26 AWG-meter; langer passief koper kan signaalconditionering vereisen.
Bedrijfsintroductie
Hong Kong Starsurge Group Co., Limitedis een technologiegedreven leverancier van netwerkhardware, IT-diensten en systeemintegratieoplossingen. We zijn opgericht in 2008 en bedienen klanten over de hele wereld met producten zoals netwerkswitches, NIC's, draadloze toegangspunten, controllers, kabels en aanverwante apparatuur. Gesteund door een ervaren verkoop- en technisch team ondersteunt Starsurge sectoren zoals de overheid, de gezondheidszorg, de productie, het onderwijs, de financiële sector en het bedrijfsleven. We bieden ook IoT-oplossingen, netwerkbeheersystemen, softwareontwikkeling op maat, meertalige ondersteuning en wereldwijde levering. Met een klantgerichte benadering richten we ons op betrouwbare kwaliteit, responsieve service en op maat gemaakte oplossingen die klanten helpen bij het bouwen van een efficiënte, schaalbare en betrouwbare netwerkinfrastructuur.
Belangrijkste feiten
✔ 100Gb/s EDR
✔ 3m lengte
✔ 26 AWG
✔ LSZH-jas
✔ RoHS/REACH
✔ Hot-pluggeerbaar
✔ 0,1 W vermogen
Compatibiliteitsmatrix
| Leverancier | Productserie |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, spectrum, kwantum |
| Cisco | Nexus 9000 (QSFP28-poorten) |
| Arista | 7060, 7280, 7500 serie |
| Jeneverbes | QFX5000, PTX1000 |
| Algemeen | SFF-8665 / SFF-8636-compatibele hosts |
Controlelijst voor kopers
- ☑ Bevestig de vereiste lengte (3m) en dikte (26 AWG)
- ☑ Controleer of de switch/NIC QSFP28 100G ondersteunt
- ☑ Controleer de buigradiusbeperkingen in uw rack
- ☑ Bekijk de garantie- en ondersteuningsopties
- ☑ Vraag indien nodig volumeprijzen aan
