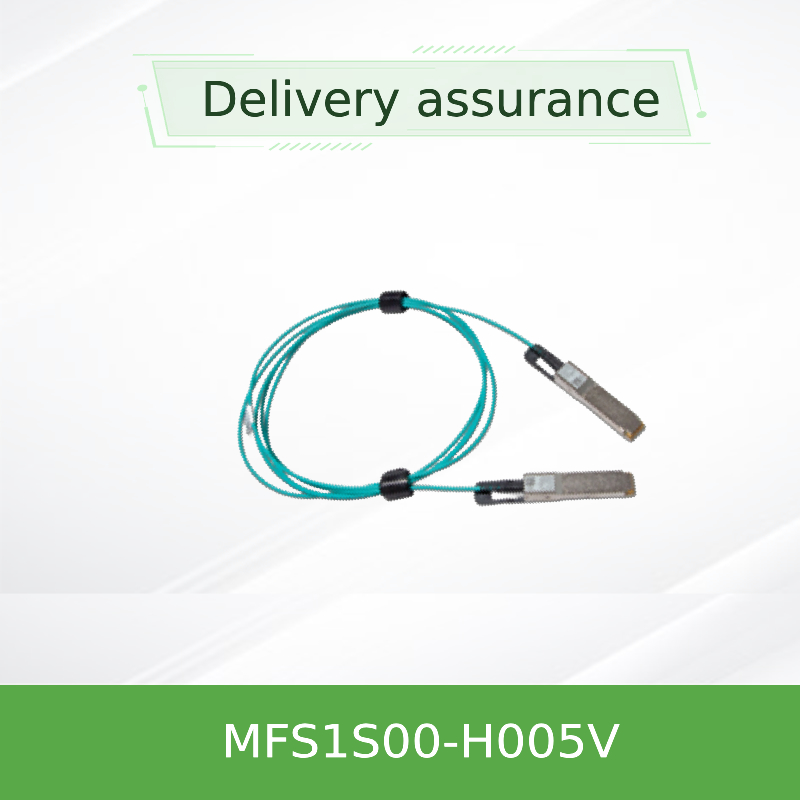

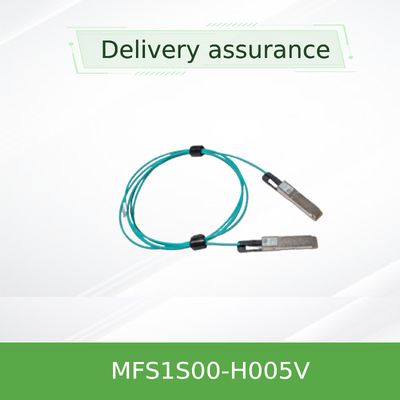

ODM InfiniBand Mellanox AOC kabelqsfp56 Kabel MFS1S00-H005V 200Gb/S 5m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFS1S00-H005V |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pcs |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | karton |
| Betalingscondities: | T/T, Western Union, MoneyGram Xtransfer |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en Origineel | Technologie: | InfiniBand |
| Datasnelheid: | Tot 200Gb/s | Schakelaartype: | QSFP56 |
| Lengte: | 20M | Kabel: | LSZH |
| IB: | HDR | Zwart: | zwarte pulltab |
| Model: | MFS1S00-H005V | ||
| Markeren: | QSFP56 Mellanox AOC,ODM InfiniBand Mellanox AOC,5m qsfp56 kabel |
||
Productomschrijving

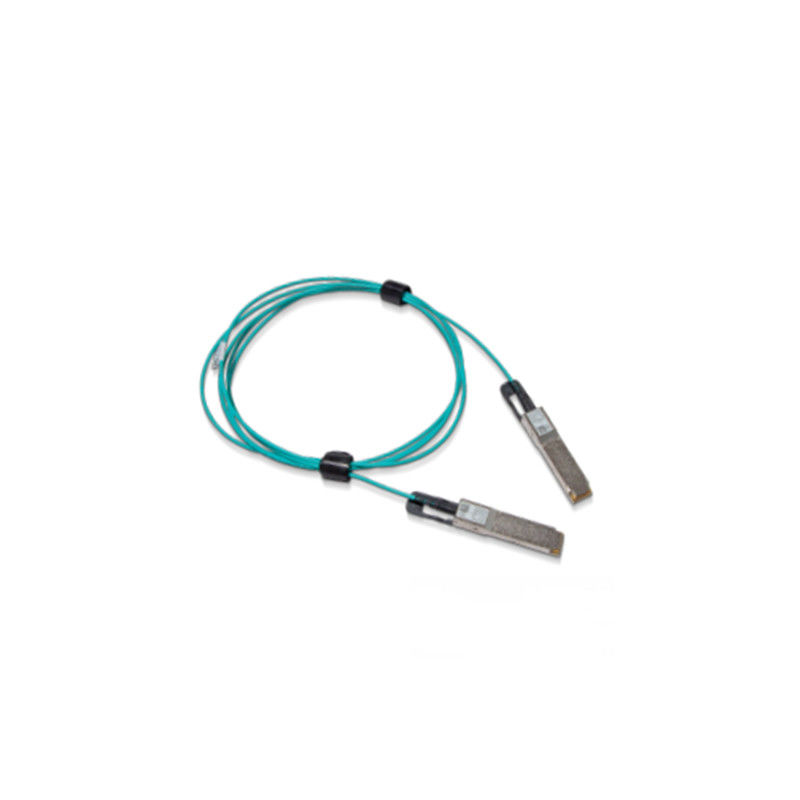

MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC-productspecificaties
Inleiding
De NVIDIA® MFS1S00 is een op QSFP56 gebaseerde VCSEL (Vertical Cavity Surface-Emitting Laser) actieve optische kabel (AOC) die is ontworpen voor gebruik in 200Gb/s InfiniBand (IB) HDR (High Data Rate) -systemen.
De MFS1S00 AOC biedt een hoge poortdichtheid en configureerbaarheid, en een veel langere bereik dan passieve koperkabel in datacenters..
De MFS1S00 heeft een standaard SFF-8665-conforme QSFP56-poort aan de elektrische zijde naar het gastheerstelsel.met een bandbreedte van niet meer dan 50 GHz,.
De MFS1S00 biedt selecteerbare retiming per lijn voor zowel de optische zenders als ontvangers tot een snelheid van 50 Gb/s.
NVIDIA's unieke kwaliteitskabeloplossingen bieden energiezuinige connectiviteit voor datacenter-interconnecties.en verminderde energiebehoefte in de datacentersStrenge productietests garanderen de beste out-of-the-box installatie ervaring, prestaties en duurzaamheid.
| Hoogtepunten |
| * Tot 200 Gb/s gegevenssnelheid |
| * Programmeerbare Rx-uitgangsamplitude en pre-emphasis |
| * Programmeerbare Tx-invoer-equalisator |
| * Selecteerbare hertijding |
| * SFF-8665-conforme QSFP28-poort |
| * Eenmalige 3.3V-toevoer |
| * Verlies van vermogen van 2,2 W (typisch, elk uiteinde met retiming) |
| * Lage BER |
| * Tot 100 m lengte |
| * Hot pluggable |
| * RoHS-conform |
| * SFF-8636-conforme I2C-beheersinterface |
Informatie over bestellingen
| MFS1S00-H003V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 3m |
| MFS1S00-H005V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 5m |
| MFS1S00-H010V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 10m |
| MFS1S00-H015V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 15m |
| MFS1S00-H020V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 20m |
| MFS1S00-H030V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 30m |
| MFS1S00-H050V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 50 m |
| MFS1S00-H100V | Actieve optische kabel, tot 200 Gb/s VPI (IB HDR & 200 GbE), QSFP56, 100 m |
Absolute maximale specificaties
Absolute maxima zijn die waarboven schade aan het hulpmiddel kan optreden.
Een langdurige werking tussen de operationele specificaties en de absolute maximale bevoegdheden is niet bedoeld en kan tot permanente afbraak van het apparaat leiden.
|
Parameter
|
Min.
|
Maximaal
|
Eenheden
|
|---|---|---|---|
| Voerspanning | -Nee.3 | 3.6 | V |
| Gegevensinvoerspanning | -Nee.3 | 3.465 | V |
| Inlaatspanning van de bediening | -Nee.3 | 4.0 | V |
| Schadedrempel | 3.4 | --- | dBm |
Milieuspecificaties
Deze tabel geeft de milieuspecificaties van het product weer.
|
Parameter
|
Min.
|
Maximaal
|
Eenheden
|
|---|---|---|---|
| Bergingstemperatuur | -40 | 85 | °C |
Bedrijfsspecificaties
In dit gedeelte wordt het bereik van waarden voor normale werking weergegeven.
|
Parameter
|
Min.
|
Type
|
Maximaal
|
Eenheden
|
|---|---|---|---|---|
| Voerspanning (V)cc) | 3.135 | 3.3 | 3.465 | V |
| Verlies van vermogen (elk uiteinde, hertijding op alle rijstroken) | --- | 4.8 | 5.0 | W |
| Toestemming voor voedingslawaai (10Hz 10MHz) | 66 | --- | --- | mVpp |
| Temperatuur van de behuizing | 0 | --- | 701 | °C |
| Relatieve bruikvochtigheid | 5 | --- | 85 | % |
- De interne temperatuur kan worden afgelezen via DDMI tot 75°C.
Elektrische specificaties
Vermelding:
- Meerdere clock-domeinen worden alleen ondersteund op lijnzijde Rx. Host-zijde Rx ondersteunt alleen een enkel clock-domein.
- QSFP Tx CDR-slot kan alleen optreden als Tx lijn 1 gegevens verzendt
- Interoperabiliteit
Voor configuraties die met de AOC's zijn getest, zie het kwalificatieverslag van het systeemproduct (SLP).
Selecteer tarief
De AOC ondersteunt rate select, die wordt bestuurd door te schrijven naar registers 0x57-0x58.Rxn_Rate_Select) en twee bits voor elke zenderbaan in byte 0x58 (88dec), Txn_Rate_Select) om maximaal vier bitrates te specificeren, zoals gedefinieerd in SFF-8636 Rev 2.9.2 Tabel 6-5 XN_RATE_SELECT ENCODINGS Alle vier de rijstroken moeten dezelfde rate-select-waarde hebben.
In de onderstaande tabel wordt het tarief voor elke tariefselectie aangegeven.
Rate Select Encodings
|
Rate Selecteer waarde
|
Bedrijfskoers (GBd)
|
|---|---|
| 10 | 25.78125 NRZ (EDR) |
| 11 | 26.56250 (HDR) |
| model | beschrijving |
| MFS1S00-H005V | Mellanox AOC DAC-kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | mellanox breakoutkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | mellanox passieve koperen kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | mellanox-infinibandkabels 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | Consolekabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | actief glasvezelkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | HDR-kabels 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | mellanox splitterkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | mellanox edr kabels 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | High-speed interconnectkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | snelle interconnectie kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | Ethernetkabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30 QSFP28 QSFP56 |
| MFS1S00-H005V | InfiniBand-kabel 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
| MFS1S00-H005V | HDR-kabels 200Gb 100Gb 25Gb 40Gb 5M 10M 15M 20M 30M QSFP28 QSFP56 |
