NVIDIA MFP7E20-N015 Glasvezelkabel - High-Density 800G/400G Datacentrum Oplossing

1. Productoverzicht

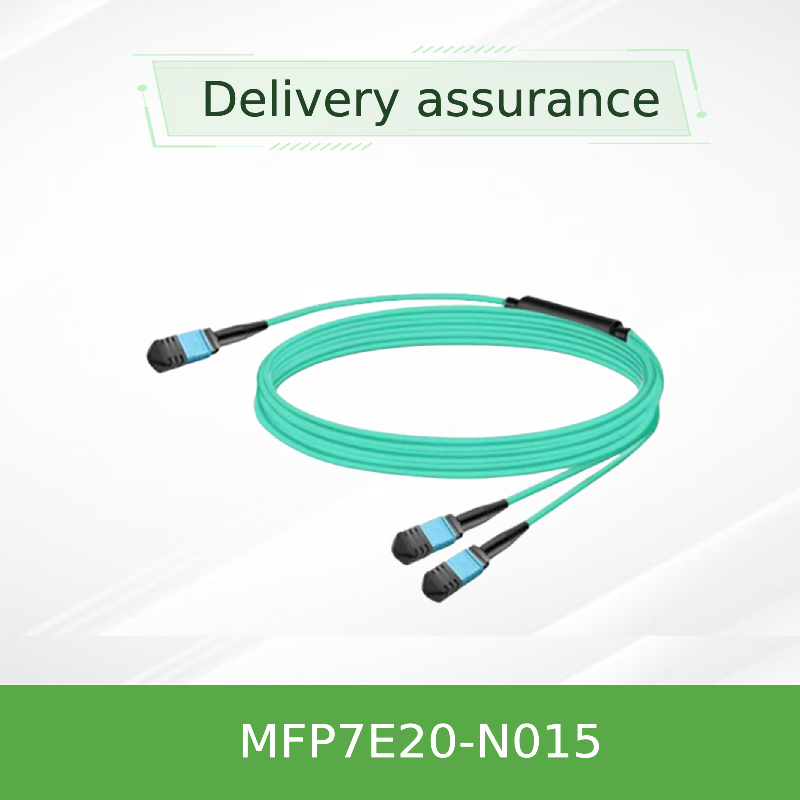

De NVIDIA MFP7E20-N015 is een hoogwaardige multimode glasvezelkabel ontworpen voor datacentra van de volgende generatie. Deze passieve vezelkabel beschikt over een 4-kanaals naar dual 2-kanaals splitterconfiguratie, waardoor flexibele connectiviteit mogelijk is tussen 800G OSFP-transceivers en 400G OSFP/QSFP112-eindpunten. Met een lengte van 15 meter en OM4-vezelkwaliteit ondersteunt hij snelle gegevensoverdracht tot 200G per lane met minimaal signaalverlies en reflectie.

2. Belangrijkste kenmerken

• MPO-12/APC schuin gepolijste connectoren voor verminderde terugreflectie
• Type-B crossover vezelmapping voor directe transceiver-naar-transceiver connectiviteit
• Low Smoke Zero Halogen (LSZH) mantel voor verbeterde veiligheid
• 50/125 µm multimode vezels geoptimaliseerd voor toepassingen met korte afstanden
• Ondersteunt InfiniBand NDR, Ethernet en NVLink protocollen
• Telcordia GR-1435 en IEC 61754-7 compliant

3. Technologie & Normen

De MFP7E20-serie maakt gebruik van MPO-12/APC-connectoren met een 8-graden polijsting om optische terugreflectie te minimaliseren en signaalintegriteit te behouden. Hij voldoet aan internationale normen, waaronder IEC 61754-7, ANSI/TIA/EIA 604-5, en is getest volgens GR-1435-vereisten. De kabel ondersteunt zowel OSFP- als QSFP112-vormfactoren, waardoor het een veelzijdige glasvezelkabel is voor omgevingen met hoge dichtheid.

4. Werkingsprincipe

De kabel gebruikt een Type-B crossover topologie waarbij zendlanes van het ene uiteinde worden uitgelijnd met ontvangstlanes aan het andere uiteinde. Elke MPO-12 connector gebruikt 8 actieve vezels (4 Tx, 4 Rx) en 4 inactieve sterkte-elementen. Het schuine fysieke contact (APC) oppervlak buigt gereflecteerd licht weg van de transceiver, waardoor een schone signaaloverdracht wordt gegarandeerd met een retourverlies ≥35 dB.

5. Toepassingen

Ideaal voor het verbinden van NVIDIA ConnectX-7 adapters en BlueField-3 DPUs met 800G OSFP switches in:

• High-performance computing (HPC) clusters
• Cloud datacentra
• AI trainingsinfrastructuur
• Storage area networks (SAN's)

6. Specificaties & Selectiegids

7. Voordelen

• Superieure reflectiecontrole in vergelijking met UPC-connectoren
• Flexibele ronde mantel voor eenvoudigere routing in racks
• Push-pull vergrendelingsmechanisme voor snelle installatie en verwijdering
• Compatibel met NVIDIA MMA4Z00 en MMA1Z00 transceivers

8. Service & Ondersteuning

Alle passieve vezelkabels worden geleverd met een levenslange garantie. We bieden 24/7 technische ondersteuning, verzending op dezelfde dag voor artikelen op voorraad en aangepaste etikettering op aanvraag. Ons team biedt integratiebegeleiding voor grootschalige implementaties.

9. Veelgestelde vragen

V: Kan ik deze kabel gebruiken met MPO-12/UPC transceivers?
A: Nee. APC- en UPC-connectoren zijn niet compatibel vanwege verschillende polijsthoeken.

V: Wat is de maximale afstand?
A: Tot 50 meter met OM4-vezel, ervan uitgaande dat er niet meer dan 4 connectorverbindingen zijn.

V: Is deze vezelkabel compatibel met QSFP112-poorten?
A: Ja, via MPO naar duplex vezel breakout cassettes.

10. Voorzorgsmaatregelen

• Gebruik altijd optische reinigingsgereedschappen voor het plaatsen
• Meng geen rechte en splitterkabels in dezelfde twin-poort OSFP transceiver
• Vermijd buigradius onder 30 mm
• Opslaan in droge omstandigheden tussen -40°C en 85°C
