Mellanox-kabel MFP7E20-N010 Multimode MPO-12/APC tot 2x MPO-12/APC Passieve glasvezelkabel, 10 m
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFP7E20-N010 |
| Document: | MFP7E20-Nxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1pcs |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Betalingscondities: | T/t |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Productmodel: | MFP7E20-N010 | Kabeltype: | Multimode passieve vezelkabel |
|---|---|---|---|
| Lengte: | 10 m | Vezeltype: | OM4, 50/125 µm |
| Connectoren: | MPO-12/APC (vrouwelijk) | Invoegverlies: | ≤ 0,35 + 0,0004 × L DB |
| Markeren: | QSFP+ Mellanox AOC,56Gb/S Mellanox AOC,de kabel van 10m qsfp+ aoc |
||
Productomschrijving

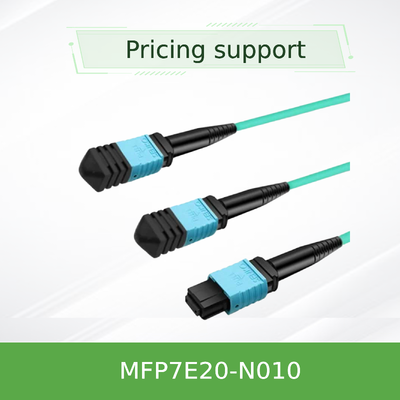

NVIDIA MFP7E20-N010 Multimode MPO-12/APC naar 2x MPO-12/APC Passieve Glasvezelkabel, 10m
1. Productoverzicht
De NVIDIA MFP7E20-N010 is een hoogwaardige, multimode, 4-kanaals naar twee 2-kanaals splitter passieve glasvezelkabel, ontworpen voor interconnecties in datacenters van de volgende generatie. Deze optische glasvezelkabel is aan beide uiteinden voorzien van MPO-12/APC-connectoren, wat zorgt voor minimale terugreflectie en superieure signaalintegriteit. Hij is ontworpen om snelle gegevensoverdrachtprotocollen te ondersteunen, waaronder InfiniBand NDR, Ethernet en NVLink, waardoor het een ideale oplossing is voor het verbinden van high-performance computing- en opslagsystemen.
2. Belangrijkste kenmerken
- Flexibele ronde LSZH (Low Smoke Zero Halogen) buitenmantel voor eenvoudige installatie en verbeterde veiligheid
- Push-pull vergrendelingsmechanisme voor veilige en snelle aansluiting/ontkoppeling
- Female-to-Female MPO-12/APC-connectoren met een hoek van 8 graden om optische terugreflectie te verminderen
- 50/125 µm OM4 multimode vezels die reikt tot 50 meter
- Type-B crossover vezeluitlijning voor directe transceiver-naar-transceiververbinding
- Voldoet aan Telcordia GR-1435 en IEC-normen voor betrouwbaarheid en prestaties
3. Kerntechnologie en -normen
Deze passieve glasvezelkabel maakt gebruik van industriestandaard MPO-12/APC-connectoren die voldoen aan IEC 61754-7 en ANSI/TIA/EIA 604-5. De schuine fysieke contact (APC) polijsting zorgt voor een retourverlies van ≥35 dB, cruciaal voor het handhaven van de signaalkwaliteit in snelle omgevingen. De kabel ondersteunt InfiniBand NDR, 400GbE en NVLink-protocollen, waardoor hij veelzijdig is voor een reeks high-performance toepassingen.
4. Werkingsprincipe
De kabel gebruikt een Type-B crossover bedradingsschema waarbij verzendkanalen van het ene uiteinde worden gerouteerd naar ontvangstkanalen aan het andere uiteinde. De MPO-12/APC-connector interfaceert precies met compatibele transceivers, met behulp van uitlijningspennen en -gaten voor nauwkeurige vezelpositionering. De 8 actieve vezels faciliteren bidirectionele communicatie, terwijl 4 extra vezels dienen als sterkte-elementen.
5. Typische toepassingen
- Het verbinden van OSFP DR8 Twin-Port transceivers in NVIDIA-switches met ConnectX-7 adapters of BlueField-3 DPUs
- Korte-afstand optische verbindingen binnen high-performance datacenters en HPC-clusters
6. Specificaties & Selectiegids
| Parameter | Waarde |
|---|---|
| Productmodel | MFP7E20-N010 |
| Kabeltype | Multimode Passieve Glasvezelkabel |
| Lengte | 10 m |
| Vezeltype | OM4, 50/125 µm |
| Connectoren | MPO-12/APC (Female) |
| Invoegverlies | ≤ 0.35 + 0.0004×L dB |
| Retourverlies | ≥ 35 dB |
| Jas kleur | Aqua |
| Bedrijfstemperatuur | 0°C tot 70°C |
7. Voordelen & Verkooppunten
- Superieure optische prestaties met laag invoegverlies en hoog retourverlies
- Ontworpen voor compatibiliteit met NVIDIA’s high-speed transceivers en systemen
- Robuuste constructie met LSZH-mantel voor veiligheid in missie-kritieke omgevingen
- Voorgeconfectioneerd en in de fabriek getest voor out-of-the-box betrouwbaarheid
8. Service & Ondersteuning
Wij bieden 24/7 klantconsultatie en technische ondersteuning. Alle producten worden geleverd met garantie en worden voor verzending getest. Kortingen bij bulkbestellingen en opties voor aangepaste lengtes zijn beschikbaar.
9. Veelgestelde vragen
V: Kan deze kabel worden gebruikt met QSFP112 transceivers?
A: Ja, de splitter-uiteinden zijn compatibel met zowel OSFP- als QSFP112-transceivers.
V: Wat is de maximaal ondersteunde lengte?
A: De kabel ondersteunt tot 50 meter met OM4 multimode vezel.
V: Is dit een crossover- of een straight-through-kabel?
A: Het is een Type-B crossover passieve glasvezelkabel.
10. Behandeling & Voorzorgsmaatregelen
- Gebruik altijd optische connectorreinigers voor het paren
- Verwijder de stofkappen pas als u klaar bent om te installeren
- Vermijd buigen onder de minimale radius van 30 mm
- Meng MPO-12/APC niet met MPO-12/UPC-connectoren
