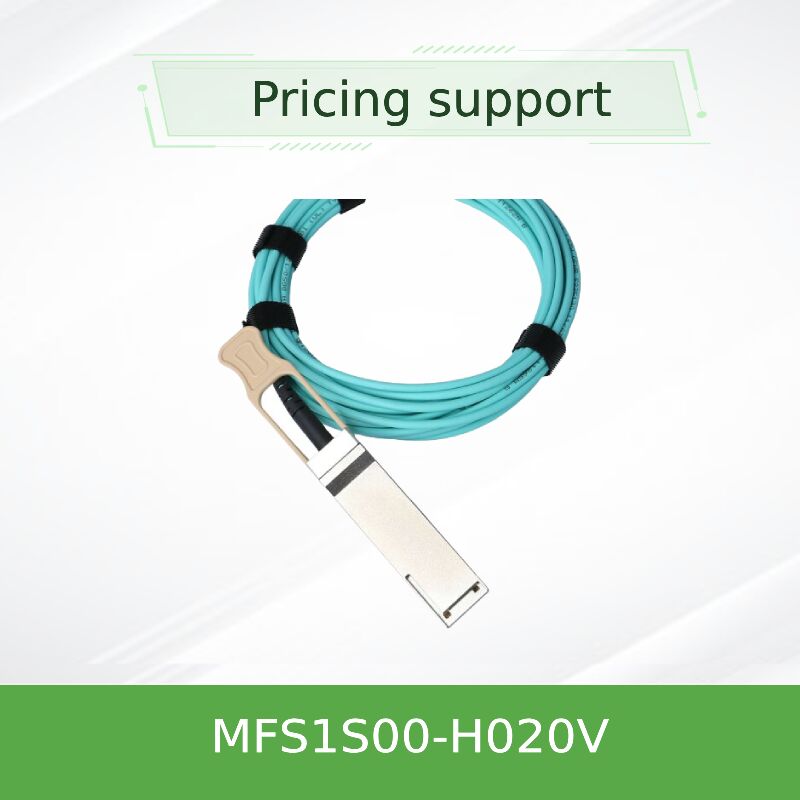

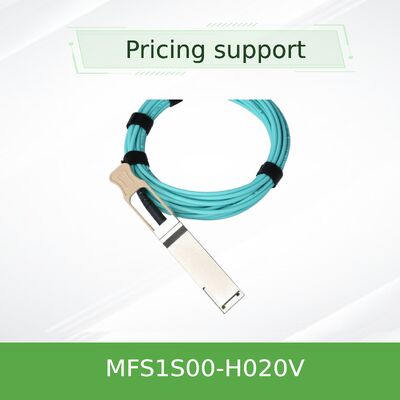

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 Active Optical Cable 20m AOC voor HDR InfiniBand

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• 200Gb/s totale bandbreedte over 4x 50Gb/s PAM4-sporen per eind
• 20 meter lang met een diameter van 3,0 mm, LSZH-geschikt duplexvezeljas
• Ondersteunt InfiniBand HDR (200Gb/s) en 200 Gigabit Ethernet
• Volledig digitaal diagnostisch monitoren (DDM): optisch vermogen, temperatuur, spanning, biasstroom
• warm aansluitbare QSFP56-vormfactor, SFF-8665-conform, typisch vermogen van 5,0 W per uiteinde

• 200 Gbit/s doorvoer:Vier 50Gb/s PAM4-kanalen per richting, in totaal 200Gb/s full duplex.
• VCSEL technologie:Verticale oppervlakte-uitzendende lasers voor betrouwbare, goedkope multimode transmissie over 20 meter.
• Vermogen tot herhaling:Selecteerbare retiming op alle banen tot 50 Gb/s voor een optimale signaalconditionering.
• Digitale diagnostische monitoring (DDM):Real-time monitoring van optisch vermogen, temperatuur, spanning en bias-stroom voor proactief onderhoud.
• Programmeerbare gelijkstelling:Tx-invoervergelijking en Rx-uitvoervoorbehaling voor linkoptimalisatie.

De MFS1S00-H020V voldoet aan:SFF-8665(QSFP56 elektrisch) enSFF-8636(beheersinterface).4x 50Gb/s PAM4-modulatievia multimodevezel (OM3/OM4).InfiniBand HDR(IBTA 1.5) en200GBASE-SR4Ethernet, geïntegreerdCDR (Clock and Data Recovery)per lijn met snelheidsselectie voor 25,78125 GBd NRZ (EDR) of 26,5625 GBd PAM4 (HDR).

De MFS1S00-H020V zet elektrische 50Gb/s PAM4-signalen van de host om in optische signalen met behulp van vier VCSEL-lasers aan één uiteinde.Deze signalen reizen over multimode vezels en worden omgezet in elektrische door fotodetectoren aan de andere kantDe geïntegreerdehertijdfunctieHet systeem wordt gebruikt voor het herconditioneren van het signaal met behulp van CDR-circuits, waardoor de spanning wordt verminderd en het bereik wordt vergroot.het verstrekken van feedback in realtime via I2C-interface voor optimalisatie van koppelingen en foutvoorspelling.

• InfiniBand HDR Stoffen:Verbind QM8700/QM8790-schakelaars met ConnectX-6/7-adapters via meerdere racks.
• 200GbE-netwerken:Link Spectrum SN3700/SN4600-switches voor Ethernet met een hoge bandbreedte tot 20 m.
• Top-of-Rack naar aangrenzende Rack:Medium bereik verbindingen tussen naburige racks.
• Storage clusters:RDMA over Converged Ethernet (RoCE) en NVMe-oF-implementaties die langer bereik vereisen.

Opmerking: werktemperatuur 0°C tot 70°C, opslag -40°C tot 85°C. Minimale buigradius 30 mm. Ondersteunt maximaal 100 m bereik met langere lengtes (H050V, H100V).

• Tegen passief koper:Langere bereik (20m) met lager gewicht, betere luchtstroom en volledige EMI-immuniteit.
• versus Actief koper (ACC):Optische oplossing biedt galvanische isolatie en verlengde afstandsvermogen.
• Geïntegreerde retiming:Verbetert de signaalkwaliteit en de jitterprestaties ten opzichte van standaard AOC's op een afstand van 20 m.
• Volledige DDM ondersteuning:Realtime optische vermogen- en temperatuurbewaking voor proactief onderhoud en foutvoorspelling.
• Flexibiliteit voor midden bereik:Ideaal voor verbindingen tussen aangrenzende rekken of tussen gangen.

We bieden 24/7 technisch advies, RMA-diensten en ondersteuning bij het ontwerpen van kabelinfrastructuur.Aanpassingslengtes voor volumesOnze voorraad zorgt voor dezelfde dag verzending voor in-stock items. Pre-sales ondersteuning voor transceiver compatibiliteit verificatie en link budget berekening is beschikbaar.

A:Ja, het is volledig compatibel met ConnectX-6 (HDR) en ConnectX-5 (EDR) adapters.

A:Ja, het ondersteunt 100GbE door te werken in 2x50G PAM4-modus of 4x25G NRZ-modus met passende snelheidsselectie-instellingen.

A:Het stroomverbruik is typisch 5,0 W per uiteinde, onafhankelijk van de lengte vanwege de geïntegreerde retiming en VCSEL-drivers.

A:Nee, het is plug-and-play, de kabel onderhandelt automatisch over protocol en snelheid met de host.

A:Vermijd scherpe bochten om de integriteit van het signaal te behouden.

• ESD gevoeligheid:Gebruik geaarde polsbanden bij het inbrengen in QSFP-kooien.
• Schoonmaken vóór gebruik:Maak altijd de optische connectoren schoon met een geschikte één-klik-reiniger voordat ze worden ingebracht.
• Buigradius:De buigradius mag niet groter zijn dan 30 mm; spanning op de aansluitingen moet worden vermeden.
• Werktemperatuur:De omgevingstemperatuur moet binnen 0°C/70°C liggen.
• Bewaarplaats:Bewaren in een schone, droge omgeving tussen -40°C en 85°C.
