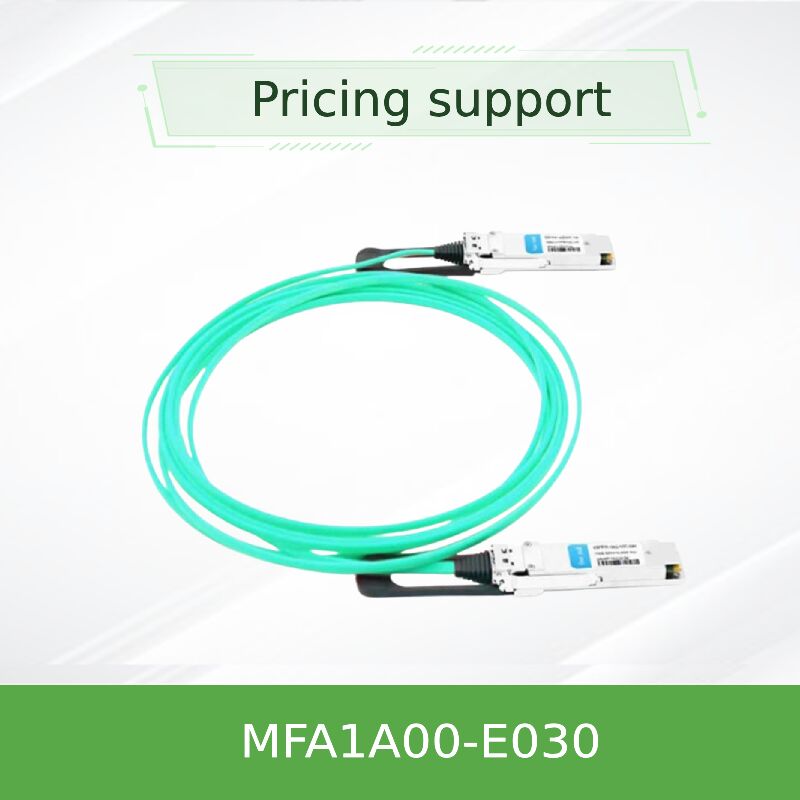

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR Actieve Optische Kabel 30m InfiniBand LSZH VCSEL
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFA1A00-E030 |
| Document: | MFA1A00-xxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Technologie: | Infiniband |
| Gegevenssnelheid: | Tot 100Gb/s | Connectortype: | QSFP28 |
| Lengte: | 30m | Stroom: | 2.2W machtsdissipatie (type, elk eind, met het retiming) |
| Rohs-compatibel: | Ja | Het verkiesbare retiming: | Ja |
| Markeren: | Mellanox QSFP28 100Gb/s optisch kabel,InfiniBand EDR actieve optische kabel 30m,LSZH VCSEL Mellanox glasvezelkabel |
||
Productomschrijving
Mellanox MFA1A00-E030 100Gb/s QSFP28 actieve optische kabel
Belangrijkste voordelen:De MFA1A00-E030 is een op VCSEL gebaseerde actieve optische kabel ontworpen voor InfiniBand EDR 100Gb/s omgevingen.2 W per uiteinde (met weer in te schakelen), en ondersteunt afstanden tot 30 meter een aanzienlijke verlenging ten opzichte van passieve koperen oplossingen.en programmeerbaar signaalconditioning, is deze AOC de optimale keuze voor high-performance computing clusters en dichte datacentertopologieën.
- ✔ Gegevenspercentage
100 Gb/s (4 × 25 G NRZ) - ✔ Bereiken
30 meter (OM3/OM4 MMF) - ✔ Energieverbruik
2.2W typisch (weer aan) - ✔ Protocolondersteuning
InfiniBand EDR / 100GbE
Belangrijkste kenmerken
- Vier onafhankelijke multi-mode glasvezeltransceivers per uiteinde, elk gerangschikt voor 26 Gb/s-operatie, waardoor er voldoende ruimte is voor EDR-signalisatie.
- Selecteerbare retiming per lijn voor zowel zender als ontvanger bij 2526Gbps; automatisch aanpassen aan lagere gegevenssnelheden wanneer retiming wordt omzeild.
- Volledig programmeerbare ontvanger output amplitude en pre-emphasis, plus programmeerbare zender input equalization en squelch functie.
- Elektrische interface QSFP28 die aan de standaard SFF-8665 voldoet en I2C-beheer biedt volgens de specificatie SFF-8636.
- De onderstaande onderverdeling is van toepassing op de onderstaande onderdelen:
Technologie en normen
Geavanceerde VCSEL + CDR-architectuur:Elk uiteinde van de MFA1A00-E030 integreert vier 850 nm VCSEL-arrays met overeenkomstige PIN-fotodetectoren.De ingebouwde klok- en dataherstel (CDR) -circuits per rijstrook kunnen worden ingeschakeld om zowel zend- als ontvangssignalen opnieuw te timenDe programmeerbare ingangsequalizer compenseert hoge frequentieverliezen op het hostbord.Terwijl de uitgang pre-emphasis vormt het signaal om te voldoen aan de strenge InfiniBand EDR masker vereisten.
Omvattende digitale diagnostiek:Via de I2C-interface (SFF-8636) kunnen gastsystemen toegang krijgen tot real-time monitoring van temperatuur, voedingsspanning en optische vermogen.De uitgangsswing kan dynamisch worden ingesteld., waardoor fijne afstemming mogelijk is voor toepassingen die van cruciaal belang zijn voor de missie of voor de optimalisatie van de verbinding.
Werkingsbeginsel
De MFA1A00-E030 zet inkomende 25G NRZ-elektrische signalen van de host QSFP28-poort om in optische signalen met behulp van vier parallelle VCSEL-lasers.Deze optische signalen verspreiden zich via individuele multimode vezels naar het afgelegen eindeDe geïntegreerde CDR-circuits kunnen selectief worden ingeschakeld om de gegevensstromen opnieuw te timen,het signalendegraderen dat wordt veroorzaakt door PCB-sporenverliezen of verbindingsreflecties, te eliminerenAlle actieve componenten worden rechtstreeks aangedreven door de standaard 3.3V-toevoer van de host slot en de volledige optische omzetting vindt plaats in de connectorbehuizing,een naadloze plug-and-play-ervaring bieden.
Toepassingen en typische implementaties
- InfiniBand EDR-clusters in HPC-omgevingen (Top500-supercomputers, onderzoeksinstellingen, simulatielaboratoria).
- 100G Ethernet leaf-spine interconnects binnen gevirtualiseerde datacenters en cloud provider netwerken.
- High-throughput storage-to-switch-connectiviteit voor NVMe-oF en gedistribueerde bestandssystemen.
- Optische koppelingen van korte tot middellange afstand waarbij DAC-kabels te zwaar, te onbuigzaam of beperkt zijn tot kortere afstanden zijn.
Technische specificaties
| Parameter | Waarde / bereik |
|---|---|
| Vormfactor | QSFP28 (conform SFF-8665) |
| Gegevenspercentage | 103.125Gb/s (4× 25.78125G NRZ) |
| Vlakken | Multi-mode (MMF) 50/125μm OM3/OM4 |
| Maximale lengte | 100 m (met OM4), 30 m als MFA1A00-E030 |
| Voedingsspanning | 3.135V 3.465V |
| Machtverlies | ≤ 2,5 W (maximaal, opnieuw inschakelen), 1,8 W (typisch, opnieuw uitschakelen) |
| Werktemperatuur | 0°C tot 70°C |
| BER | < 1E-15 |
| Beheer | I2C (SFF-8636), digitale diagnostiek |
Selectie tabel (gedeeltelijk)
| Deelnummer | Lange | Verbinding | Jacket | Toepassing |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E030 | 30 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Waarom MFA1A00-E030 kiezen?
- Uitgebreid bereik over DAC:Op 30 meter kan deze AOC gemakkelijk afstand nemen van de bovenkant van het rek tot aan het eind van de rij, waar passieve koperkabelingen actieve herhalers nodig zouden hebben of te omslachtig zouden worden om te routeren.
- Echte retimingcapaciteit:In tegenstelling tot passieve of lineaire optische oplossingen beschikt de MFA1A00-serie over speciale CDR-circuits op alle vier de rijstroken, waardoor de naleving van de strikte InfiniBand EDR-signaalintegrityspecificaties wordt gegarandeerd.
- Energie-efficiëntie:Het verbruikt slechts 2,2 W typisch (met retiming ingeschakeld), waardoor de thermische belasting in high-density switches en netwerkkaarten wordt geminimaliseerd, wat bijdraagt aan een verbeterde datacenter PUE.
- Optimalisatie van veldprogrammabel signaal:Fijn afstemmen en vooraf benadrukken via de I2C-interface is een waardevol hulpmiddel voor het oplossen van problemen bij marginale koppelingen of de integratie van aangepaste systemen.
Dienstverlening en ondersteuning
- Inventarisatie:Meer dan 10 miljoen USD aan voorraden, met inbegrip van volledige MFA1A00‐Exxx-reeksen van 1m tot 100m lengtes.
- Garantie:1 jaar beperkte hardware garantie voor reparatie of vervanging van onderdelen.
- Technische ondersteuning:24/7 technische ondersteuning voor implementatie, compatibiliteit en probleemoplossing.
- Levering:Wereldwijde verzending met real-time tracking; de meeste bestellingen worden binnen 24 uur uitgevoerd.
Vaak gestelde vragen
V: Is de MFA1A00-E030 compatibel met standaard 100G Ethernet-switches?
A: Ja, het is volledig compliant met de specificaties van 100GBASE-SR4 en werkt naadloos in elke QSFP28-poort die 100G Ethernet (4×25G NRZ) ondersteunt.
V: Wat onderscheidt deze actieve optische kabel van afzonderlijke optische modules en patchcords?
A: De MFA1A00‐E030 is voorzien van permanent aan de glasvezel bevestigde optica, waardoor een afgesloten,fabriek-afgeronde assemblage die doorgaans kosteneffectiever en eenvoudiger te implementeren is dan discrete transceivers met externe vezels.
V: Kan retiming uitgeschakeld worden om nog lagere latentie te bereiken?
A: Absoluut. Met de I2C-besturing kan de retiming per rijstrook worden uitgeschakeld. Met het uitschakelen daalt het stroomverbruik tot ongeveer 1,5 W en de latentie wordt met ongeveer 10 ns per richting verminderd.
V: Is de kabel richtinggebonden of vereist deze een specifieke oriëntatie?
A: Nee, de kabel is tweerichtings en kan in beide richtingen worden aangesloten; de elektronica onderhandelt automatisch en de optische componenten werken aan beide uiteinden identiek.
V: Welk type vezel wordt gebruikt in het 30m-model?
A: De MFA1A00-E030 maakt gebruik van OM3-multimodevezels (50/125 μm) voor lengtes tot 100 m, waardoor volledige compatibiliteit met bestaande multimodevezelinfrastructuur wordt gewaarborgd.
Belangrijke voorzorgsmaatregelen
- ESD gevoeligheid:Hoewel de kabelassemblage mechanisch robuust is, bevatten de QSFP28-connectoren statisch gevoelige componenten.
- Minimale buigradius:Buig de vezels niet strakker dan 30 mm om optische afbraak of blijvende schade te voorkomen.
- Temperatuurbereik:Werk alleen bij een temperatuur van 0-70 °C; langdurige blootstelling buiten dit bereik kan de betrouwbaarheid van het VCSEL beïnvloeden.
- Reiniging van verbindingen:Controleer en reinig de optische contacten in de QSFP28-kooi voor elke plaatsing met behulp van goedgekeurde optische reinigers.
- Laserproduct van klasse 1:Voldoet aan IEC 60825-1.
