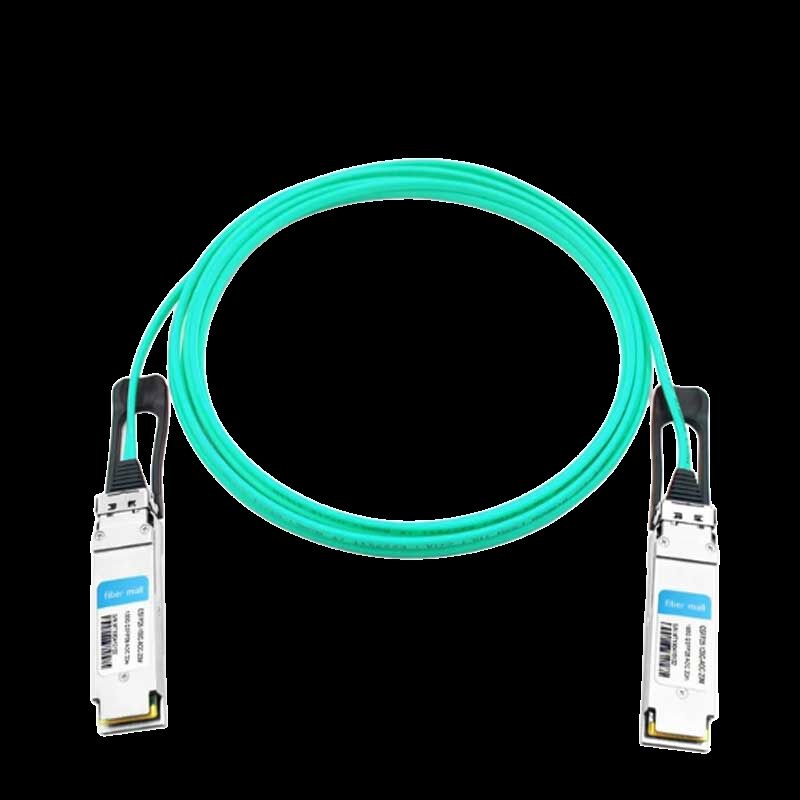

Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR Actieve Optische Kabel 20m InfiniBand LSZH VCSEL
Productdetails:
| Merknaam: | Mellanox |
| Modelnummer: | MFA1A00-E020 |
| Document: | MFA1A00-xxxx.pdf |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stks |
|---|---|
| Prijs: | Negotiate |
| Verpakking Details: | Buitenste doos |
| Levertijd: | Op basis van inventarisatie |
| Betalingscondities: | T/T |
| Levering vermogen: | Levering door project/batch |
|
Gedetailleerde informatie |
|||
| Beschikbaarheid: | Voorraad | Garantie: | 1 jaar |
|---|---|---|---|
| Voorwaarde: | Nieuw en origineel | Lengte: | 20m |
| Voedingsspanning: | -0.3 ~ 3.6V | Gegevensinvoerspanning: | -0.3 ~ 3.465V |
| Controle -ingangsspanning: | -0.3 ~ 4.0v | Schadedrempel: | 3.4dbm |
| Markeren: | Mellanox QSFP28 actieve optische kabel,100Gb/s EDR InfiniBand kabel,20m LSZH VCSEL optische kabel |
||
Productomschrijving
Mellanox MFA1A00-E020 100Gb/s QSFP28 Actieve Optische Kabel
Kernvoordelen:De MFA1A00-E020 is een VCSEL-gebaseerde actieve optische kabel ontworpen voor InfiniBand EDR 100Gb/s systemen. Het levert voorspelbare lage latentie, verbruikt slechts 2,2W per uiteinde (met retiming) en ondersteunt afstanden tot 100m — ver voorbij de beperkingen van passieve DAC's. Hot-pluggable QSFP28 connectoren, geïntegreerde retiming en programmeerbare signaalconditionering maken het de voorkeurskeuze voor high-performance computing en dichte datacenter fabrics.
- ✔ Datatransmissiesnelheid
100Gb/s (4× 25G NRZ) - ✔ Bereik
20 meter (OM3/OM4 MMF) - ✔ Stroomverbruik
2,2W typisch (retiming aan) - ✔ Protocol
InfiniBand EDR / 100GbE
Belangrijkste Kenmerken
- Vier multi-mode glasvezeltransceivers per uiteinde, elk met een capaciteit van 26Gb/s, wat zorgt voor marge voor EDR-signalering.
- Selecteerbare retiming per kanaal voor zowel de zender als de ontvanger op 25–26Gbps; onderhandelt automatisch naar lagere snelheden wanneer retiming is uitgeschakeld.
- Programmeerbare uitgangsamplitude en pre-emphasis van de ontvanger, plus programmeerbare ingangsequalizer en squelch van de zender.
- Standaard SFF-8665 compatibele QSFP28 elektrische interface; I²C-beheer volgens SFF-8636.
- BER beter dan 1E-15, LSZH (Low Smoke Zero Halogen) mantel, RoHS-conform.
Technologie & Standaarden
VCSEL + DSP Architectuur:Elk uiteinde van de MFA1A00-E020 integreert vier 850nm VCSEL-arrays en bijbehorende PIN-detectoren. De ingebouwde retiming-mogelijkheid (CDR) zuivert het signaal-oog voor zowel Tx als Rx, waardoor de kabel het bereik kan vergroten met behoud van bitfoutpercentages onder 10⁻¹⁵. De programmeerbare ingangsequalizer compenseert voor verliezen in PCB-sporen, en de uitgangspre-emphasis vormt het signaal om te voldoen aan strikte InfiniBand-maskervereisten.
Beheer & Diagnostiek:Via de I²C-interface (SFF-8636) kunnen hosts temperatuur-, spannings- en optische vermogensmonitoren uitlezen, en ook de equalisatie en uitgangsswing aanpassen — wat fijnafstemming mogelijk maakt voor bedrijfskritische verbindingen.
Werkingsprincipe
De MFA1A00-E020 converteert elektrische 25G NRZ-signalen van de host QSFP28-poort naar optische signalen met behulp van vier VCSEL-lasers. Deze optische signalen reizen via parallelle multi-mode glasvezels naar het externe uiteinde, waar PIN-fotodiodes ze terug converteren naar elektrische data. De interne klok- en dataherstel (CDR)-circuits kunnen worden ingeschakeld om de signalen te retimen, waardoor jitter die is opgebouwd op de elektrische interface wordt geëlimineerd. Omdat de kabel "actief" is, is er geen externe voeding nodig naast de 3,3V die door de host-slot wordt geleverd, en alle optische conversie vindt plaats binnen de connectorbehuizing.
Toepassingen & Typische Implementaties
- InfiniBand EDR-clusters in HPC-omgevingen (Top500 supercomputers, onderzoekslaboratoria).
- 100G Ethernet leaf-spine interconnecties in gevirtualiseerde datacenters.
- Opslag-naar-switch connectiviteit voor high-throughput NVMe-over-Fabrics.
- Optische verbindingen met kort bereik waar DAC-kabels te zwaar of bereik-beperkt zijn (20m tot 100m).
Technische Specificaties
| Parameter | Waarde / Bereik |
|---|---|
| Vormfactor | QSFP28 (SFF-8665-conform) |
| Datatransmissiesnelheid | 103,125Gb/s (4× 25,78125G NRZ) |
| Vezeltype | Multi-mode (MMF) 50/125µm OM3/OM4 |
| Maximale Lengte | 100m (met OM4), 20m als MFA1A00-E020 |
| Voedingsspanning | 3,135V – 3,465V |
| Stroomverbruik | ≤2,5W (max, retiming aan), 1,8W (typ, retiming uit) |
| Bedrijfstemperatuur | 0°C tot 70°C |
| BER | <1E-15 |
| Beheer | I²C (SFF-8636), digitale diagnostiek |
Selectietabel (Gedeeltelijk)
| Onderdeelnummer | Lengte | Connector | Mantel | Toepassing |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Waarom Kiezen voor MFA1A00-E020?
- Uitgebreid Bereik vs. DAC:Op 20m dekt het gemakkelijk afstanden van top-of-rack tot end-of-row waar passieve koperkabels signaalrepeaters zouden vereisen of te omvangrijk zouden worden.
- Geïntegreerde Retiming:In tegenstelling tot passieve of lineaire AOC's, bevat de MFA1A00-serie echte CDR-circuits op alle vier de kanalen, waardoor jitter wordt geëlimineerd en naleving van strikte InfiniBand EDR-maskers wordt gegarandeerd.
- Laagste Stroomverbruik in zijn Klasse:2,2W typisch (met retiming) vermindert de thermische belasting in high-density switches en netwerkkaarten, wat bijdraagt aan de algehele datacenter PUE.
- Programmeerbare Signaalconditionering:Fijnafstemming van equalisatie en pre-emphasis via I²C — van onschatbare waarde voor het oplossen van problemen met marginale verbindingen of aangepaste systeemintegratie.
Service & Ondersteuning
- Voorraad:Meer dan 10 miljoen USD aan voorraad, inclusief de volledige MFA1A00-Exxx serie van 1m tot 100m.
- Garantie:1 jaar beperkte hardwaregarantie (reparatie/vervanging van onderdelen).
- Technische Ondersteuning:24/7 technische assistentie voor implementatie- en compatibiliteitsvragen.
- Levering:Wereldwijde verzending met real-time tracking; de meeste bestellingen worden binnen 24 uur geleverd.
Veelgestelde Vragen
V: Werkt de MFA1A00-E020 met standaard 100G Ethernet-switches?
A: Ja, het is volledig compatibel met 100GBASE-SR4 en kan worden gebruikt in elke QSFP28-poort die 100G Ethernet ondersteunt (4×25G NRZ).
V: Wat is het verschil tussen deze "actieve optische kabel" en een pluggable optische module met aparte glasvezel?
A: De MFA1A00-E020 heeft de optiek permanent aan de glasvezel bevestigd, wat een afgesloten, in de fabriek afgewerkte oplossing biedt die doorgaans goedkoper en gemakkelijker te implementeren is dan aparte transceivers en patchkabels.
V: Kan ik retiming uitschakelen als ik lagere latentie wil?
A: Ja, retiming kan per kanaal worden uitgeschakeld via I²C. Zonder retiming daalt het stroomverbruik tot ~1,5W en wordt de latentie met ~10 ns per richting verminderd.
V: Is de kabel directioneel?
A: Nee, hij is bidirectioneel en kan in beide oriëntaties worden aangesloten; de elektronica onderhandelt automatisch en de optiek werkt aan beide uiteinden identiek.
V: Wat voor type glasvezel zit er in het 20m model?
A: De MFA1A00-E020 gebruikt OM3 multi-mode glasvezel (50/125µm) voor lengtes tot 100m, wat compatibiliteit met bestaande MMF-infrastructuur garandeert.
Belangrijke Voorzorgsmaatregelen
- ESD-gevoeligheid:Hoewel de kabelassemblage robuust is, bevatten de QSFP28-connectoren componenten die gevoelig zijn voor statische ontlading. Hanteer met geaarde polsbanden en plaats op antistatische matten.
- Buigradius:Buig de glasvezel niet strakker dan 30 mm om optische schade te voorkomen.
- Temperatuurbereik:Gebruik alleen binnen een omgevingstemperatuur van 0-70°C; langdurige blootstelling aan extreme temperaturen kan de levensduur van de VCSEL verkorten.
- Connector Reiniging:Inspecteer en reinig de MPO-stijl connectoren (binnen de QSFP28-behuizing) vóór elke invoeging — gebruik goedgekeurde optische reinigers.
- Klasse 1 Laser Product:Voldoet aan IEC 60825-1. Vermijd directe oogblootstelling aan de opening.
